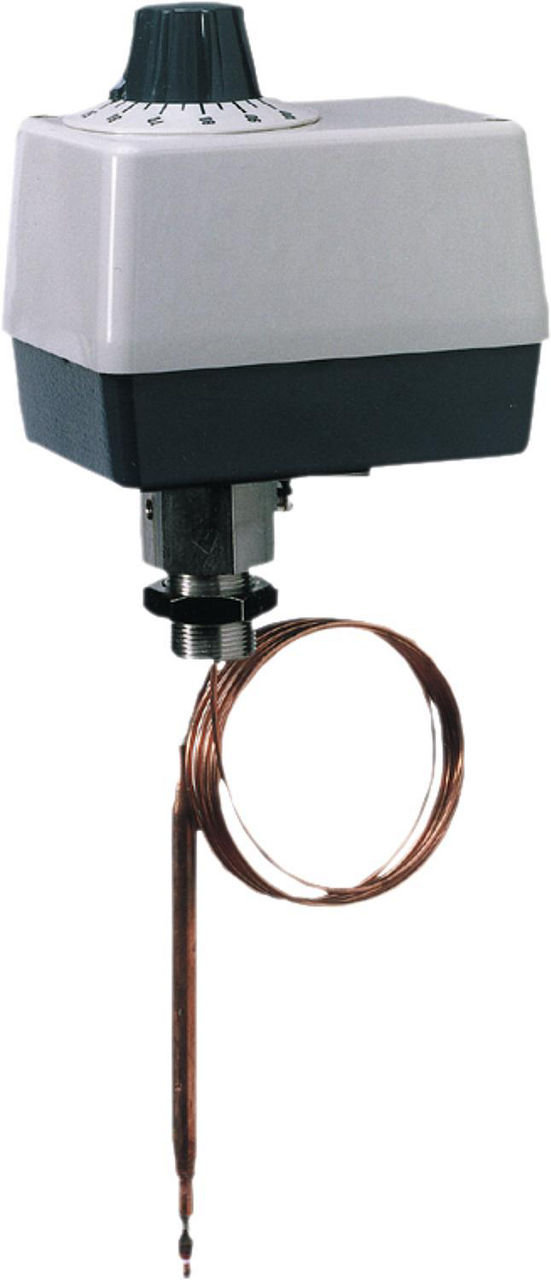

Aufbau-Thermostat ATHf-2 230 V., Regelbereich 0-100° Fernleitung 1000 mm
JUMO
78,89 €
Produktnummer:
HT-0223548383
Produktinformationen "Aufbau-Thermostat ATHf-2 230 V., Regelbereich 0-100° Fernleitung 1000 mm"
Tauchthermostat Typenreihe ATH
Thermostate regeln und überwachen thermische Prozesse. Die Geräte der Typenreihe ATH sind als Temperaturregler TR, Temperaturwächter TW, Sicherheits-temperaturwächter STW (STB) und Sicherheitstemperaturbegrenzer STB lieferbar. Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand. Aufbau-Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung; als elektrisches Schaltelement dient ein Mikroschalter.Selbstüberwachung beim Sicherheitstemperaturbegrenzer STBund Sicherheitstemperaturwächter STW (STB)Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB und STW (STB) der Druck in der Membrane ab und öffnet bleibend den Stromkreis. Eine Entriegelung ist nicht mehr möglich. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20°C wird der Stromkreis ebenfalls geöffnet, bei Temperaturanstieg über ca. -20°C muß der STB durch den Wiedereinschaltknopfvon Hand erst entriegelt werden. Die Wiedereinschaltung beim STW (STB) erfolgt selbsttätig.Wiedereinschaltsperrre beim Sicherheitstemperaturbegrenzer STBÜberschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10 % des Skalenumfanges (ca. 15% bei Grenzwerteinstellung > +350°C) kann der Mikroschalter manuell entriegelt werden.
- Verschraubung mit Gegenmutter M 18 x 1 und Fernleitungsaustritt am Gehäusezapfen
- Fernleitung: 1000 mm.
- Fühler: 6 x 107 mm
- Schaltdifferenz: 3-4%
- max. Schaltstrom: AC 230 V/10 Amp.
- Regelbereich: 0-100°C
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Typ | ATHf-2 (TW) Inneneinstellung |
| Einstellbereich [°C] | 0 — 100 |
| Kapilarrohrlänge [mm] | 1000 |
| Geeignet als Wächter | Ja |
| Geeignet als 2 Punktregler | Ja |
| Geeignet als Begrenzer | Nein |
| Spannung [V] | 230 |
| Max. Kontaktbelastung [A] | 10 |
| Schutzart (IP) | IP54 |
| EAN | 4053877008088 |
| Marke | JUMO |
| Hersteller Art-Nr. | 60000962 |
