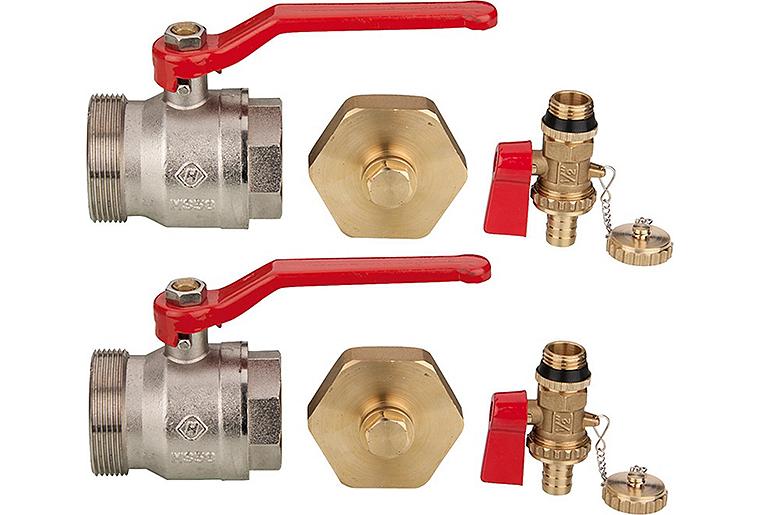

Zubehör Soleverteiler best. aus 2x Kugelhahn DN 40 IG x DN 50 AG 2x Kappe DN 50, 2x KFE-Hahn
bestehend aus:2 x Kugelhähne: DN 50 (2") AG flachdichtend x DN 40 (1 1/2") IG2 x KFE-Hahn DN 15 (1/2"), Dichtungen2 x Endkappen DN 50 (2")VPE€/Set

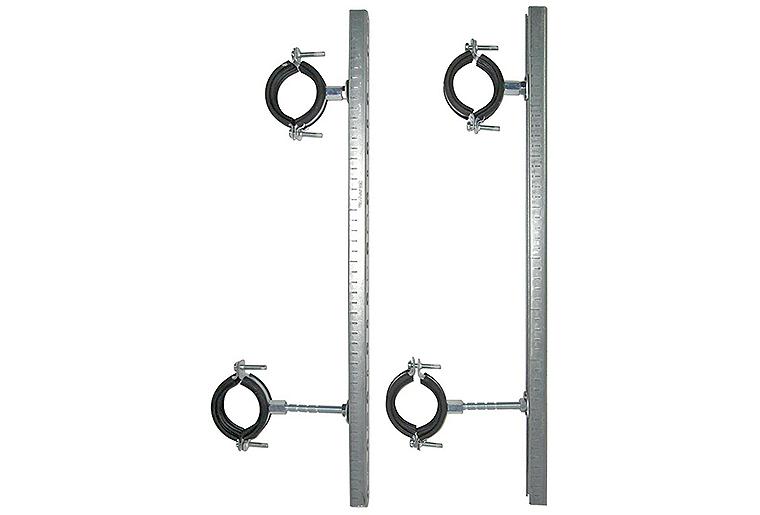

Konsolen-Set für Messing - Sole - Verteiler, VPE = 2 Stück
Satz bestehend aus:Profilschiene und HalterungVPE€/Satz

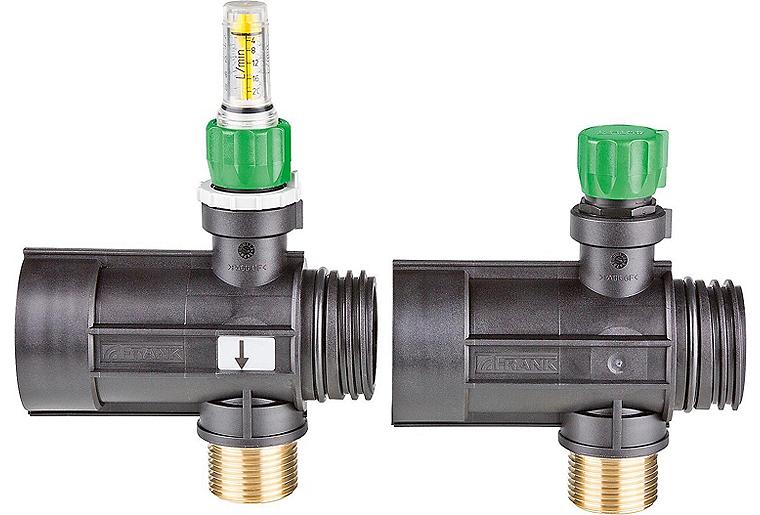

Soleverteiler Verteilerset Typ DFL 2062, 4-20l/min
Lieferumfang:1 x Vorlaufelement Sole-Kunststoffverteiler mit Durchflussanzeiger1 x Rücklaufelement Sole-Kunststoffverteiler2 x Flachdichtung für Verschraubungsanschluss DN 25 (1") AGAnzahl Solekreise1Max. Betriebsdruck [bar]3VPE€/SetAchsabstand Abgänge [mm]100WerkstoffKunststoffAnschluss Wärmepumpe1 1/4 ZollDurchflussmessbereich [l/min]4;20

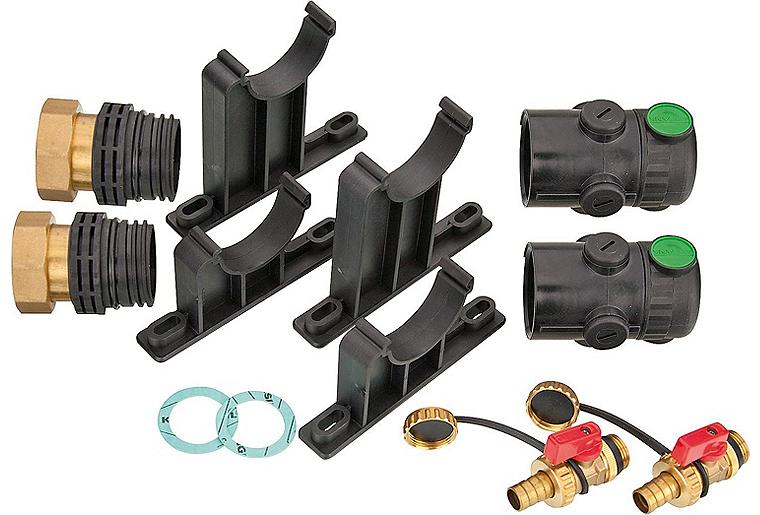

Grundpaket Soleverteiler mit Gewindeende DN40(11/2") ÜWM
Soleverteiler Kunststoff Typ 2060, DN 40 (1 1/2") für Wärmepumpen mit ErdkollektorenIn Modulbauweise, aus glasfaserverstärktem Polyamid, beliebig erweiterbarDie Module werden selbstdichtend und werkzeuglos miteinander verbundenBei Bedarf können die Verteilerelemente mittels beiliegender Klammer verdrehsicher fixiert werdenDie Absperrung/Regulierung der Solekreise erfolgt über integrierte VentileDie Dichtungen sind beigepacktBetriebsdruck: max. 3 barBetriebstemperatur: -20°C bis +60°CVolumenstrom: max. 7,7 m³/hMaße:Gesamtlänge: bei 2 Kreisen 336 mm + 100 mm je zusätzlichen KreisWandabstand: 60 mm und 110 mmMindestabstand Vor-/Rücklauf: 170 mmMit Gewindeende DN 40 (1 1/2") ÜberwurfmutterLieferumfang:2 x Wärmepumpen-Anschluss mit Messingüberwurf DN 40 (1 1/2") flachdichtend2 x Kreuzstück2 x Endkappe2 x Wandhalter (flach)2 x Wandhalter (hoch)2 x Dichtung2 x KFE-HahnMax. Betriebsdruck [bar]3VPE€/SetWerkstoffKunststoffAnschluss Wärmepumpe1 1/2 Zoll

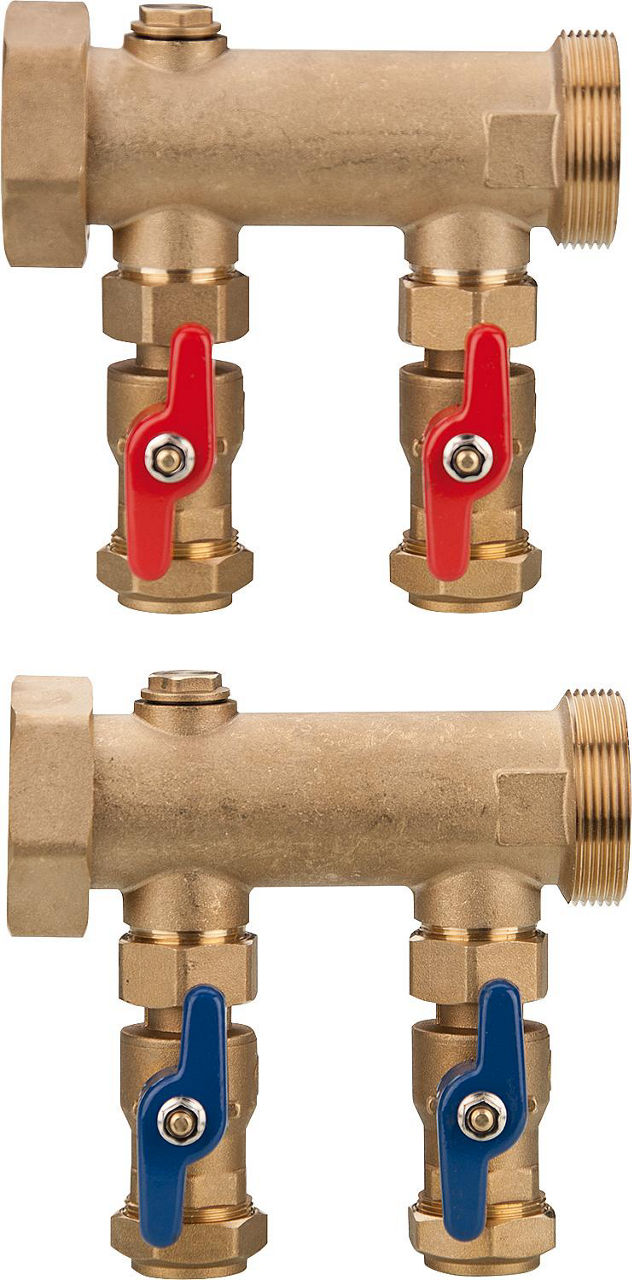

Soleverteiler DN 40 (1 1/2") 25 mm Klemmanschluss, 2 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]167Anzahl Solekreise2Max. Betriebsdruck [bar]20VPE€/StückGrößeDN25Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp25 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise2Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise25 mm PE KlemmringMaterialMessingBaulänge [mm]167GrößeDN25Typ25 mmDokumenteDatenblatt - 1

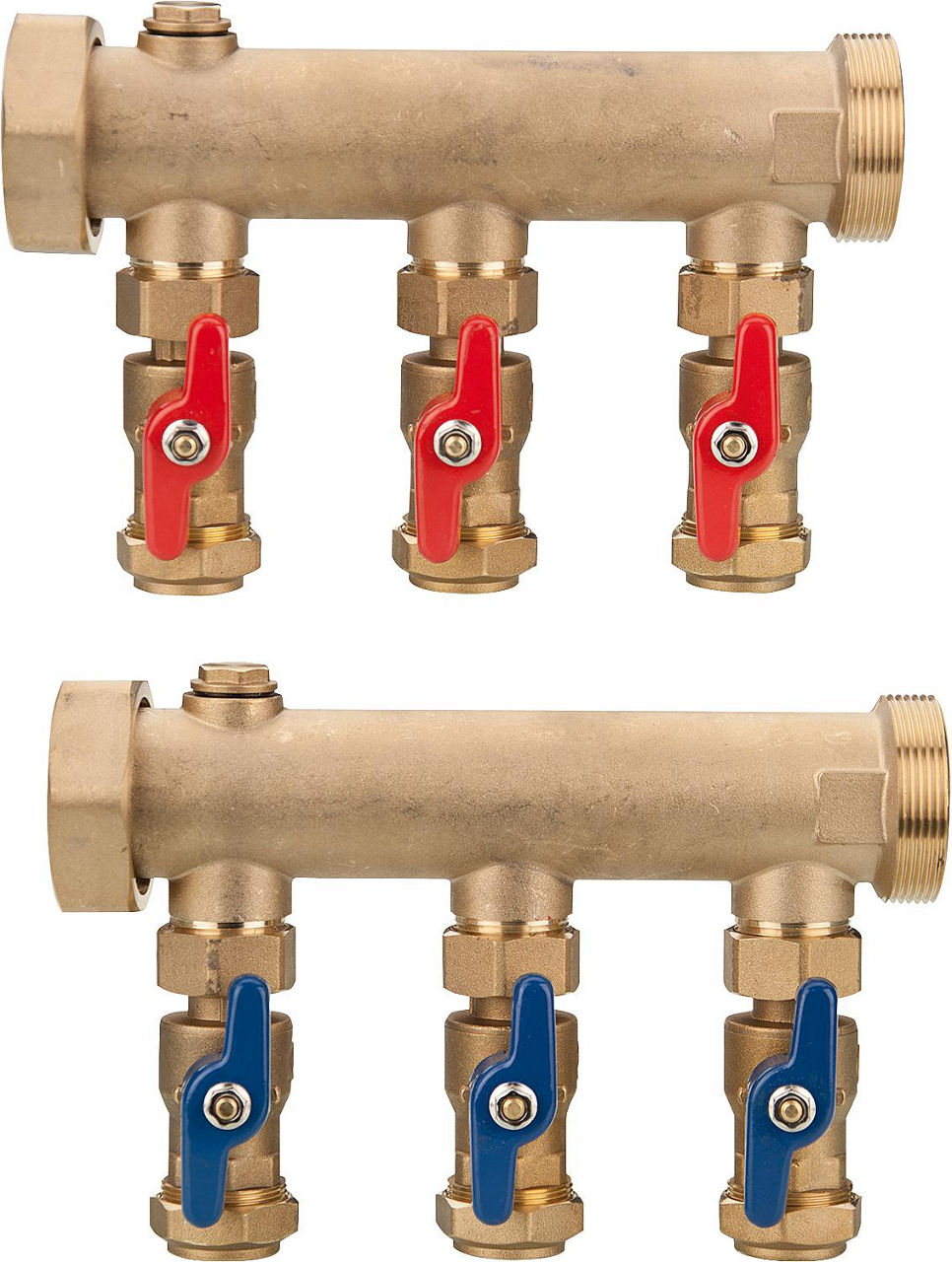

Soleverteiler DN 40 (1 1/2") 25 mm Klemmanschluss, 3 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]241.5Anzahl Solekreise3Max. Betriebsdruck [bar]20VPE€/StückGrößeDN25Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp25 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise3Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise25 mm PE KlemmringMaterialMessingBaulänge [mm]241.5GrößeDN25Typ25 mmDokumenteDatenblatt - 1
Soleverteiler DN 40 (1 1/2") 25 mm Klemmanschluss, 4 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]321.5Anzahl Solekreise4Max. Betriebsdruck [bar]20VPE€/StückGrößeDN25Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp25 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise4Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise25 mm PE KlemmringMaterialMessingBaulänge [mm]321.5GrößeDN25Typ25 mmDokumenteDatenblatt - 1
Soleverteiler DN 40 (1 1/2") 32 mm Klemmanschluss, 2 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]167Anzahl Solekreise2Max. Betriebsdruck [bar]20VPE€/StückGrößeDN32Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp32 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise2Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise32 mm PE KlemmringMaterialMessingBaulänge [mm]167GrößeDN32Typ32 mmDokumenteDatenblatt - 1
Soleverteiler DN 40 (1 1/2") 32 mm Klemmanschluss, 3 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]241.5Anzahl Solekreise3Max. Betriebsdruck [bar]20VPE€/StückGrößeDN32Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp32 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise3Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise32 mm PE KlemmringMaterialMessingBaulänge [mm]241.5GrößeDN32Typ32 mmDokumenteDatenblatt - 1
Soleverteiler DN 40 (1 1/2") 32 mm Klemmanschluss, 4 Kreise
Soleverteiler Messing DN 40 (1 1/2“) für Wärmepumpen mit ErdkollektorenIn Modulbauweise, beliebig kombinierbarDie Module sind flachdichtend und werden mittels Überwurfmutter DN 50 (2“) sicher und schnell miteinander verbundenJedes Modul verfügt über einen DN 15 (1/2“) Verschluss, der für Entlüftung, Füllhahn usw. verwendet werden kannTechnische Daten:Material: MessingBetriebsdruck max.: 2,5 barBetriebstemperatur max.: +60°CVolumenstrom max.: 6,5 m³/hAbgang mittig für 25 mm oder 32 mm PE RohreStutzenabstand: 80 mmLieferumfang:Vor- und RücklaufbalkenAbgangsverschraubungenDichtungenWichtig: Spannungsfreie Montage!Baulänge [mm]321.5Anzahl Solekreise4Max. Betriebsdruck [bar]20VPE€/StückGrößeDN32Achsabstand Abgänge [mm]80WerkstoffMessingAnschluss Wärmepumpe2 ZollTyp32 mmTechnische DatenAchsabstand Abgänge [mm]80Anzahl Solekreise4Min. Betriebstemperatur [°C]-20Anschluss Wärmepumpe2 ZollMax. Betriebsdruck [bar]20Max. Betriebstemperatur [°C]120Mit EntlüftungNeinMit Füll- und EntleerungshahnNeinAnschluss Solekreise32 mm PE KlemmringMaterialMessingBaulänge [mm]321.5GrößeDN32Typ32 mmDokumenteDatenblatt - 1

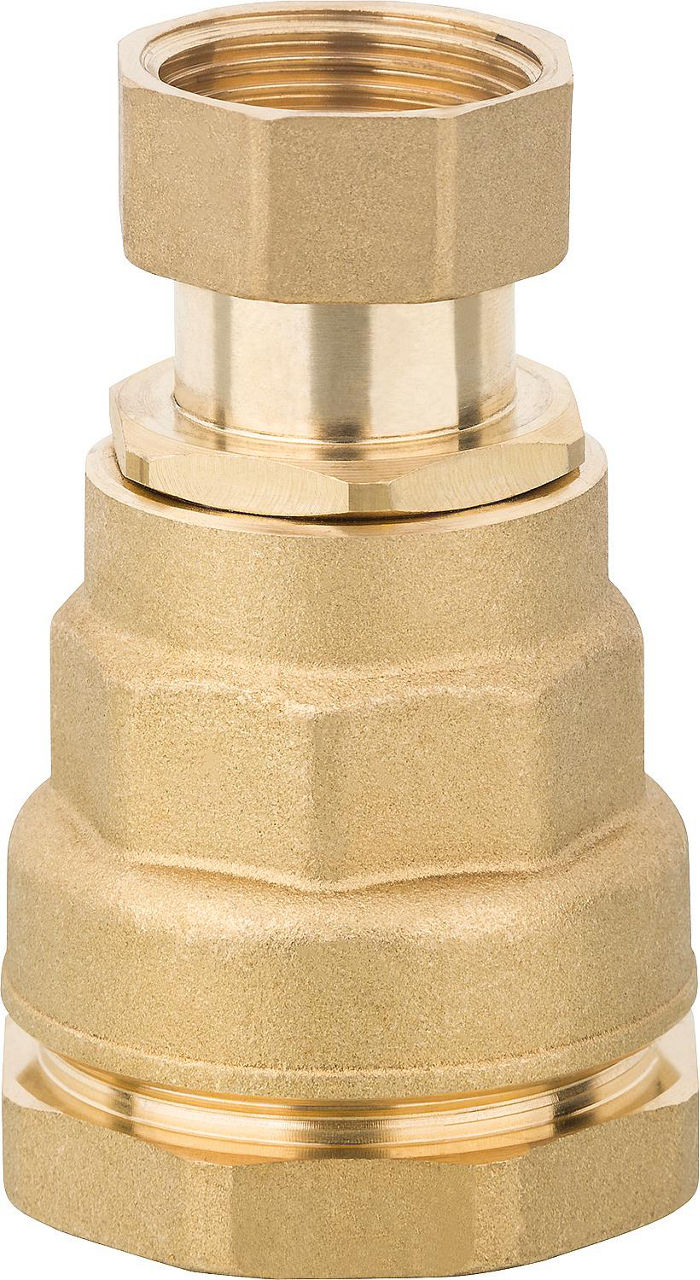

Anschlussverschraubung DA 25mm x DN25(1") ÜWM
VPE€/StückGröße25 mm x DN 25 (1")Technische DatenGröße25 mm x DN 25 (1")

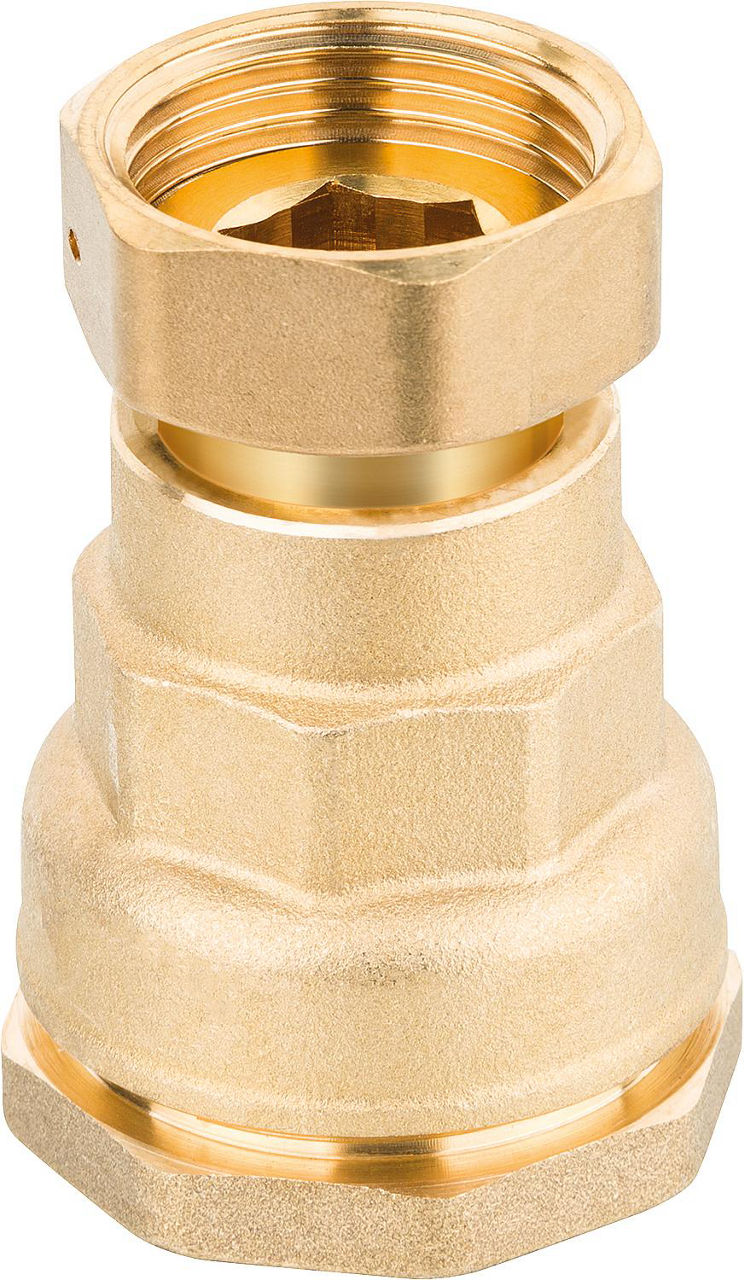

Anschlussverschraubung DA 32mm x DN25(1") ÜWM
VPE€/StückGröße32 mm x DN 25 (1")Technische DatenGröße32 mm x DN 25 (1")
Anschlussverschraubung DA 40mm x 1"ÜM
Anzahl der Anschlüsse2OberflächenschutzblankAnschluss 1KlemmeFormgeradeDVGW-SiegelneinGemäß UBA-Positivliste für Trinkwasser geeignetjaAnschluss 2ÜberwurfmutterVPE€/StückGröße40 mm x DN 25 (1")Länge [mm]86Ausführung2-teiligMax. Mediumtemperatur (Dauerbetrieb) [°C]90FlachdichtendneinKonischneinMax. Arbeitsdruck [bar]10Technische DatenAnzahl der Anschlüsse2OberflächenschutzblankFormgeradeAusführung2-teiligAnschluss 1KlemmeAnschluss 2ÜberwurfmutterMax. Arbeitsdruck [bar]10KonischNeinDVGW-SiegelNeinGemäß UBA-Positivliste für Trinkwasser geeignetJaLänge [mm]86FlachdichtendNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]90Größe40 mm x DN 25 (1")
