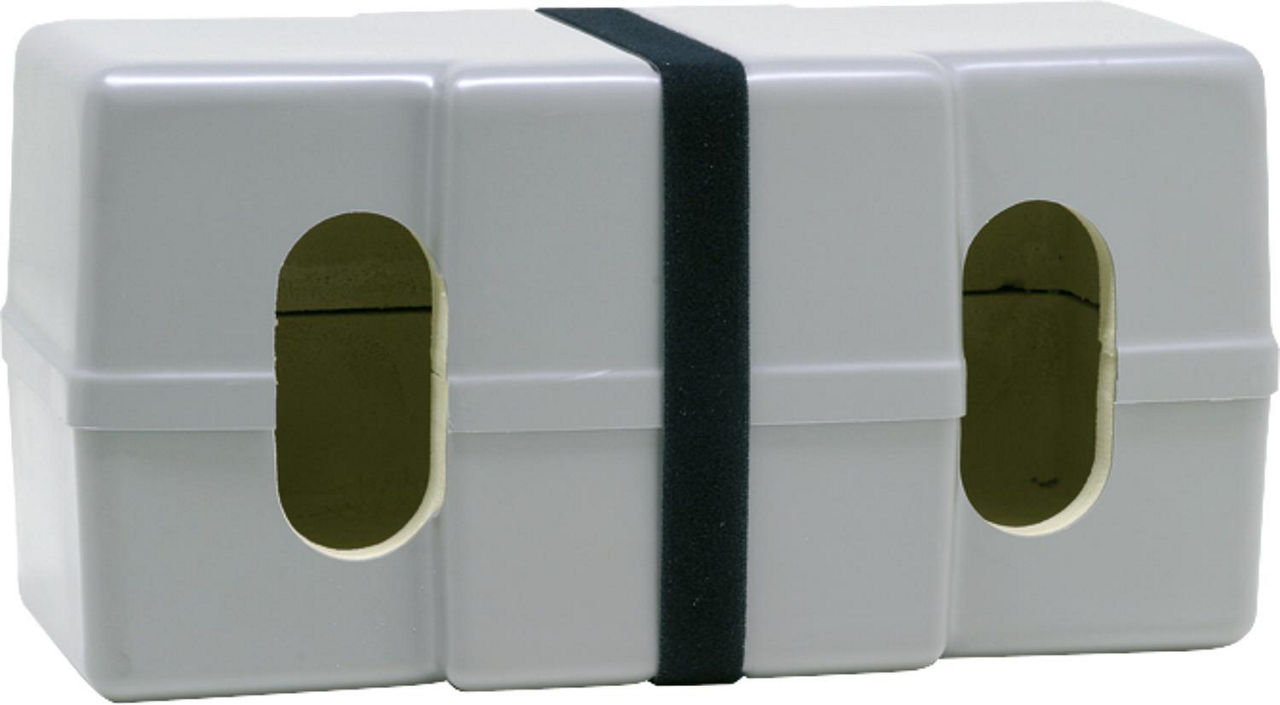

Isolierung für Plattenwärmetauscher ZB70/40 - ZB70/60 aus PUR
Mit Kunststoffmantel, grauTemperaturbereich: bis 130°CMarkeZILMET®Herstellerartikelnummer381Z550701VPE€/Stückpassend fürZB70/40 bis ZB70/60Technische Datenpassend fürZB70/40 bis ZB70/60MarkeZILMET®Hersteller Art-Nr.381Z550701
Plattenwärmetauscher ZB-W60/60 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl60/60MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119*Wärmeleistungsbereich [KW]30-250Herstellerartikelnummer17W5006005Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]526Maß A [mm]119Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5AusführunggelötetHöhe [mm]119Werkstoffrostfreier StahlMaß B [mm]65,5Breite [mm]526Maß B [mm]65.5Achsmaß [mm]473Maß D [mm] Einstiegsbreite473Max. Arbeitsdruck [bar]30Anzahl Platten60Maß C [mm]526Maß h [mm]143Tiefe [mm]143Technische DatenAchsmaß [mm]473Maß A [mm]119Maß B [mm]65.5Maß C [mm]526Materialrostfreier StahlAusführunggelötetLeistung [kW]30 — 250Max. Arbeitsdruck [bar]30Höhe [mm]119Breite [mm]526Tiefe [mm]143Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5Anzahl Platten60Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]30-250Typ/Plattenzahl60/60Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119Maß B [mm]65,5Maß C [mm]526Maß D [mm] Einstiegsbreite473Maß h [mm]143MarkeZILMET®Hersteller Art-Nr.17W5006005DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher ZB 10-16
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl10/16MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]77max. Betriebsdruck [bar]5, Sekundär 10 444333*Wärmeleistungsbereich [KW]0-20Herstellerartikelnummer17B1901609Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]190Maß A [mm]77Abstand der Anschlüsse von Mitte zu Mitte [mm]40AusführunggelötetHöhe [mm]77Werkstoffrostfreier StahlMaß B [mm]40Breite [mm]190Maß B [mm]40Achsmaß [mm]154Maß D [mm] Einstiegsbreite154Anzahl Platten16Maß C [mm]190Maß h [mm]48EAN8019855020479Tiefe [mm]48Technische DatenAnschluss4 x DN 20 (G 3/4")Achsmaß [mm]154Maß A [mm]77Maß B [mm]40Maß C [mm]190Materialrostfreier StahlAusführunggelötetLeistung [kW]0 — 20Höhe [mm]77Breite [mm]190Tiefe [mm]48Abstand der Anschlüsse von Mitte zu Mitte [mm]40Anzahl Platten16Anschluss SekundärAußengewindeMaß B [mm]40Maß A [mm]77Maß h [mm]48Maß D [mm] Einstiegsbreite154Maß C [mm]190max. Betriebsdruck [bar]5, Sekundär 10 444333Typ/Plattenzahl10/16 *Wärmeleistungsbereich [KW]0-20EAN8019855020479MarkeZILMET®Hersteller Art-Nr.17B1901609DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher ZB 10-20
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl10/20MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]77max. Betriebsdruck [bar]Primär 5, dfdfdf 10555*Wärmeleistungsbereich [KW]0-20Herstellerartikelnummer17B1902009Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]190Maß A [mm]77Abstand der Anschlüsse von Mitte zu Mitte [mm]40AusführunggelötetHöhe [mm]77Werkstoffrostfreier StahlMaß B [mm]40Breite [mm]190Maß B [mm]40Achsmaß [mm]154Maß D [mm] Einstiegsbreite154Anzahl Platten20Maß C [mm]190Maß h [mm]58EAN8019855019374Tiefe [mm]58Technische DatenAnschluss4 x DN 20 (G 3/4")Achsmaß [mm]154Maß A [mm]77Maß B [mm]40Maß C [mm]190Materialrostfreier StahlAusführunggelötetLeistung [kW]0 — 20Höhe [mm]77Breite [mm]190Tiefe [mm]58Abstand der Anschlüsse von Mitte zu Mitte [mm]40Anzahl Platten20Anschluss SekundärAußengewindeMaß h [mm]58Maß D [mm] Einstiegsbreite154Maß C [mm]190Maß A [mm]77Maß B [mm]40max. Betriebsdruck [bar]Primär 5, dfdfdf 10555Typ/Plattenzahl10/20 *Wärmeleistungsbereich [KW]0-20EAN8019855019374MarkeZILMET®Hersteller Art-Nr.17B1902009DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher ZB 10-30
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl10/30MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]77max. Betriebsdruck [bar]Primär 5, Sekundär 10*Wärmeleistungsbereich [KW]0-20Herstellerartikelnummer17B1903009Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]190Maß A [mm]77Abstand der Anschlüsse von Mitte zu Mitte [mm]40AusführunggelötetHöhe [mm]77Werkstoffrostfreier StahlMaß B [mm]40Breite [mm]190Maß B [mm]40Achsmaß [mm]154Maß D [mm] Einstiegsbreite154Anzahl Platten30Maß C [mm]190Maß h [mm]83EAN8019855020486Tiefe [mm]83Technische DatenAnschluss4 x DN 20 (G 3/4")Achsmaß [mm]154Maß A [mm]77Maß B [mm]40Maß C [mm]190Materialrostfreier StahlAusführunggelötetLeistung [kW]0 — 20Höhe [mm]77Breite [mm]190Tiefe [mm]83Abstand der Anschlüsse von Mitte zu Mitte [mm]40Anzahl Platten30Anschluss SekundärAußengewindeMaß B [mm]40Maß C [mm]190Maß h [mm]83Maß D [mm] Einstiegsbreite154Maß A [mm]77max. Betriebsdruck [bar]Primär 5, Sekundär 10Typ/Plattenzahl10/30*Wärmeleistungsbereich [KW]0-20EAN8019855020486MarkeZILMET®Hersteller Art-Nr.17B1903009DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Isolierung für Plattenwärmetauscher ZB10/10 - ZB10/20 aus PUR
Mit Kunststoffmantel, grauTemperaturbereich: bis 130°CMarkeZILMET®Herstellerartikelnummer381Z190201VPE€/Stückpassend fürZB10/10 bis ZB10/20EAN8019855046257Technische Datenpassend fürZB10/10 bis ZB10/20EAN8019855046257MarkeZILMET®Hersteller Art-Nr.381Z190201
Plattenwärmetauscher ZB 70-40, 4x DN50(2")AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl70/40MarkeZILMET®Anschluss4 x DN 50 (G 2")Maß A [mm]188*Wärmeleistungsbereich [KW]115-800Herstellerartikelnummer17W5504007Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]617Maß A [mm]188Abstand der Anschlüsse von Mitte zu Mitte [mm]92AusführunggelötetHöhe [mm]617Werkstoffrostfreier StahlMaß B [mm]92Breite [mm]188Maß B [mm]92Achsmaß [mm]519Maß D [mm] Einstiegsbreite519Max. Arbeitsdruck [bar]30Anzahl Platten40Maß C [mm]617Maß h [mm]108Tiefe [mm]108Technische DatenAchsmaß [mm]519Maß A [mm]188Maß B [mm]92Maß C [mm]617Materialrostfreier StahlAusführunggelötetLeistung [kW]115 — 800Max. Arbeitsdruck [bar]30Höhe [mm]617Breite [mm]188Tiefe [mm]108Abstand der Anschlüsse von Mitte zu Mitte [mm]92Anzahl Platten40Anschluss SekundärAußengewindeTyp/Plattenzahl70/40Anschluss4 x DN 50 (G 2")Maß A [mm]188Maß B [mm]92Maß C [mm]617Maß D [mm] Einstiegsbreite519Maß h [mm]108*Wärmeleistungsbereich [KW]115-800MarkeZILMET®Hersteller Art-Nr.17W5504007DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher ZB70/50 4xDN50(2")AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl70/50MarkeZILMET®Anschluss4 x DN 50 (G 2")Maß A [mm]188*Wärmeleistungsbereich [KW]115-800Herstellerartikelnummer17W5505007Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]617Maß A [mm]188Abstand der Anschlüsse von Mitte zu Mitte [mm]92AusführunggelötetHöhe [mm]617Werkstoffrostfreier StahlMaß B [mm]92Breite [mm]188Maß B [mm]92Achsmaß [mm]519Maß D [mm] Einstiegsbreite519Max. Arbeitsdruck [bar]30Anzahl Platten50Maß C [mm]617Maß h [mm]132Tiefe [mm]132Technische DatenAchsmaß [mm]519Maß A [mm]188Maß B [mm]92Maß C [mm]617Materialrostfreier StahlAusführunggelötetLeistung [kW]115 — 800Max. Arbeitsdruck [bar]30Höhe [mm]617Breite [mm]188Tiefe [mm]132Abstand der Anschlüsse von Mitte zu Mitte [mm]92Anzahl Platten50Anschluss SekundärAußengewindeTyp/Plattenzahl70/50Anschluss4 x DN 50 (G 2")Maß A [mm]188Maß B [mm]92Maß C [mm]617Maß D [mm] Einstiegsbreite519Maß h [mm]132*Wärmeleistungsbereich [KW]115-800MarkeZILMET®Hersteller Art-Nr.17W5505007DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Isolierung für Plattenwärmetauscher ZB35/80 aus PUR
Mit Kunststoffmantel, grauTemperaturbereich: bis 130°CMarkeZILMET®Herstellerartikelnummer381Z250801VPE€/Stückpassend fürZB35/80Technische Datenpassend fürZB35/80MarkeZILMET®Hersteller Art-Nr.381Z250801
Isolierung für Plattenwärmetauscher ZB85/30 - ZB85/50 aus PUR
Mit Kunststoffmantel, grauTemperaturbereich: bis 130°CMarkeZILMET®Herstellerartikelnummer381Z600501VPE€/Stückpassend fürZB85/30 bis ZB85/50Technische Datenpassend fürZB85/30 bis ZB85/50MarkeZILMET®Hersteller Art-Nr.381Z600501
Isolierung für Plattenwärmetauscher ZB85/60 - ZB85/80 aus PUR
Mit Kunststoffmantel, grauTemperaturbereich: bis 130°CMarkeZILMET®Herstellerartikelnummer381Z600801VPE€/Stückpassend fürZB85/60 bis ZB85/80Technische Datenpassend fürZB85/60 bis ZB85/80MarkeZILMET®Hersteller Art-Nr.381Z600801
Plattenwärmetauscher ZB 20-40
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl20/40MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]78*Wärmeleistungsbereich [KW]0-25Herstellerartikelnummer17B2074004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]207Maß A [mm]78Abstand der Anschlüsse von Mitte zu Mitte [mm]42AusführunggelötetHöhe [mm]78Werkstoffrostfreier StahlMaß B [mm]42Breite [mm]207Maß B [mm]42Achsmaß [mm]172Maß D [mm] Einstiegsbreite172Anzahl Platten40Maß C [mm]207Maß h [mm]111Tiefe [mm]111Technische DatenAchsmaß [mm]172Maß A [mm]78Maß B [mm]42Maß C [mm]207Materialrostfreier StahlAusführunggelötetLeistung [kW]0 — 25Höhe [mm]78Breite [mm]207Tiefe [mm]111Abstand der Anschlüsse von Mitte zu Mitte [mm]42Anzahl Platten40Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]0-25Typ/Plattenzahl20/40Anschluss4 x DN 20 (G 3/4")Maß A [mm]78Maß B [mm]42Maß C [mm]207Maß D [mm] Einstiegsbreite172Maß h [mm]111MarkeZILMET®Hersteller Art-Nr.17B2074004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher Typ ZB 30-60, 4 x 3/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl30/60MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]78*Wärmeleistungsbereich [KW]10-90Herstellerartikelnummer17B3156004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]315Maß A [mm]78Abstand der Anschlüsse von Mitte zu Mitte [mm]40AusführunggelötetHöhe [mm]78Werkstoffrostfreier StahlMaß B [mm]40Breite [mm]315Maß B [mm]40Achsmaß [mm]278Maß D [mm] Einstiegsbreite278Anzahl Platten60Maß C [mm]315Maß h [mm]158Tiefe [mm]158Technische DatenAchsmaß [mm]278Maß A [mm]78Maß B [mm]40Maß C [mm]315Materialrostfreier StahlAusführunggelötetLeistung [kW]10 — 90Höhe [mm]78Breite [mm]315Tiefe [mm]158Abstand der Anschlüsse von Mitte zu Mitte [mm]40Anzahl Platten60Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]10-90Typ/Plattenzahl30/60Anschluss4 x DN 20 (G 3/4")Maß A [mm]78Maß B [mm]40Maß C [mm]315Maß D [mm] Einstiegsbreite278Maß h [mm]158MarkeZILMET®Hersteller Art-Nr.17B3156004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher Typ ZB35/60 4 x 1"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl35/60MarkeZILMET®Anschluss4 x DN 25 (G 1")Maß A [mm]112*Wärmeleistungsbereich [KW]10-180Herstellerartikelnummer17B2506004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]310Maß A [mm]112Abstand der Anschlüsse von Mitte zu Mitte [mm]50AusführunggelötetHöhe [mm]112Werkstoffrostfreier StahlMaß B [mm]50Breite [mm]310Maß B [mm]50Achsmaß [mm]250Maß D [mm] Einstiegsbreite250Max. Arbeitsdruck [bar]30Anzahl Platten60Maß C [mm]310Maß h [mm]163EAN8019855042631Tiefe [mm]163Technische DatenAchsmaß [mm]250Maß A [mm]112Maß B [mm]50Maß C [mm]310Materialrostfreier StahlAusführunggelötetLeistung [kW]10 — 180Max. Arbeitsdruck [bar]30Höhe [mm]112Breite [mm]310Tiefe [mm]163Abstand der Anschlüsse von Mitte zu Mitte [mm]50Anzahl Platten60Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]10-180Typ/Plattenzahl35/60Anschluss4 x DN 25 (G 1")Maß A [mm]112Maß B [mm]50Maß C [mm]310Maß D [mm] Einstiegsbreite250Maß h [mm]163MarkeZILMET®Hersteller Art-Nr.17B2506004EAN8019855042631DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher Typ ZB35/80 4 x 1"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl35/80MarkeZILMET®Anschluss4 x DN 25 (G 1")Maß A [mm]112*Wärmeleistungsbereich [KW]10-180Herstellerartikelnummer17B2508004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]310Maß A [mm]112Abstand der Anschlüsse von Mitte zu Mitte [mm]50AusführunggelötetHöhe [mm]112Werkstoffrostfreier StahlMaß B [mm]50Breite [mm]310Maß B [mm]50Achsmaß [mm]250Maß D [mm] Einstiegsbreite250Max. Arbeitsdruck [bar]30Anzahl Platten80Maß C [mm]310Maß h [mm]214Tiefe [mm]214Technische DatenAchsmaß [mm]250Maß A [mm]112Maß B [mm]50Maß C [mm]310Materialrostfreier StahlAusführunggelötetLeistung [kW]10 — 180Max. Arbeitsdruck [bar]30Höhe [mm]112Breite [mm]310Tiefe [mm]214Abstand der Anschlüsse von Mitte zu Mitte [mm]50Anzahl Platten80Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]10-180Typ/Plattenzahl35/80Anschluss4 x DN 25 (G 1")Maß A [mm]112Maß B [mm]50Maß C [mm]310Maß D [mm] Einstiegsbreite250Maß h [mm]214MarkeZILMET®Hersteller Art-Nr.17B2508004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3

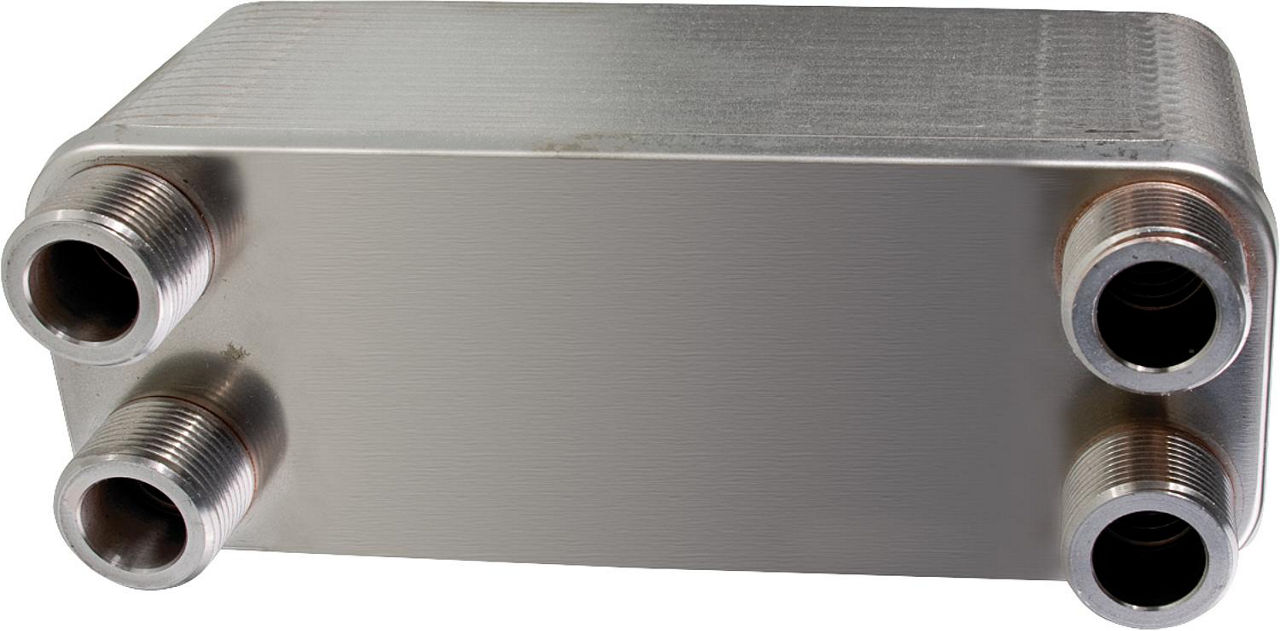

Plattenwärmetauscher Typ ZB40/20 4 x 3/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl40/20MarkeZILMET®Anschluss4 x DN 20 (G 3/4")Maß A [mm]77*Wärmeleistungsbereich [KW]10-90Herstellerartikelnummer17B3502004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]467Maß A [mm]77Abstand der Anschlüsse von Mitte zu Mitte [mm]40AusführunggelötetHöhe [mm]77Werkstoffrostfreier StahlMaß B [mm]40Breite [mm]467Maß B [mm]40Achsmaß [mm]432Maß D [mm] Einstiegsbreite432Max. Arbeitsdruck [bar]30Anzahl Platten20Maß C [mm]467Maß h [mm]52Tiefe [mm]52Technische DatenAchsmaß [mm]432Maß A [mm]77Maß B [mm]40Maß C [mm]467Materialrostfreier StahlAusführunggelötetLeistung [kW]10 — 90Max. Arbeitsdruck [bar]30Höhe [mm]77Breite [mm]467Tiefe [mm]52Abstand der Anschlüsse von Mitte zu Mitte [mm]40Anzahl Platten20Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]10-90Typ/Plattenzahl40/20Anschluss4 x DN 20 (G 3/4")Maß A [mm]77Maß B [mm]40Maß C [mm]467Maß D [mm] Einstiegsbreite432Maß h [mm]52MarkeZILMET®Hersteller Art-Nr.17B3502004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher Typ ZB50/30 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl50/30MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195*Wärmeleistungsbereich [KW]50-300Herstellerartikelnummer17B4003004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]390Maß A [mm]195Abstand der Anschlüsse von Mitte zu Mitte [mm]120AusführunggelötetHöhe [mm]195Werkstoffrostfreier StahlMaß B [mm]120Breite [mm]390Maß B [mm]120Achsmaß [mm]298Maß D [mm] Einstiegsbreite298Max. Arbeitsdruck [bar]30Anzahl Platten30Maß C [mm]390Maß h [mm]86Tiefe [mm]86Technische DatenAchsmaß [mm]298Maß A [mm]195Maß B [mm]120Maß C [mm]390Materialrostfreier StahlAusführunggelötetLeistung [kW]50 — 300Max. Arbeitsdruck [bar]30Höhe [mm]195Breite [mm]390Tiefe [mm]86Abstand der Anschlüsse von Mitte zu Mitte [mm]120Anzahl Platten30Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]50-300Typ/Plattenzahl50/30Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195Maß B [mm]120Maß C [mm]390Maß D [mm] Einstiegsbreite298Maß h [mm]86MarkeZILMET®Hersteller Art-Nr.17B4003004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher Typ ZB50/40 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl50/40MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195*Wärmeleistungsbereich [KW]50-300Herstellerartikelnummer17B4004004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]390Maß A [mm]195Abstand der Anschlüsse von Mitte zu Mitte [mm]120AusführunggelötetHöhe [mm]195Werkstoffrostfreier StahlMaß B [mm]120Breite [mm]390Maß B [mm]120Achsmaß [mm]298Maß D [mm] Einstiegsbreite298Max. Arbeitsdruck [bar]30Anzahl Platten40Maß C [mm]390Maß h [mm]116Tiefe [mm]116Technische DatenAchsmaß [mm]298Maß A [mm]195Maß B [mm]120Maß C [mm]390Materialrostfreier StahlAusführunggelötetLeistung [kW]50 — 300Max. Arbeitsdruck [bar]30Höhe [mm]195Breite [mm]390Tiefe [mm]116Abstand der Anschlüsse von Mitte zu Mitte [mm]120Anzahl Platten40Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]50-300Typ/Plattenzahl50/40Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195Maß B [mm]120Maß C [mm]390Maß D [mm] Einstiegsbreite298Maß h [mm]116MarkeZILMET®Hersteller Art-Nr.17B4004004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher Typ ZB50/60 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl50/60MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195*Wärmeleistungsbereich [KW]50-300Herstellerartikelnummer17B4006004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]390Maß A [mm]195Abstand der Anschlüsse von Mitte zu Mitte [mm]120AusführunggelötetHöhe [mm]195Werkstoffrostfreier StahlMaß B [mm]120Breite [mm]390Maß B [mm]120Achsmaß [mm]298Maß D [mm] Einstiegsbreite298Max. Arbeitsdruck [bar]30Anzahl Platten60Maß C [mm]390Maß h [mm]168Tiefe [mm]168Technische DatenAchsmaß [mm]298Maß A [mm]195Maß B [mm]120Maß C [mm]390Materialrostfreier StahlAusführunggelötetLeistung [kW]50 — 300Max. Arbeitsdruck [bar]30Höhe [mm]195Breite [mm]390Tiefe [mm]168Abstand der Anschlüsse von Mitte zu Mitte [mm]120Anzahl Platten60Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]50-300Typ/Plattenzahl50/60Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]195Maß B [mm]120Maß C [mm]390Maß D [mm] Einstiegsbreite298Maß h [mm]168MarkeZILMET®Hersteller Art-Nr.17B4006004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher ZB-W60/80 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl60/80MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119*Wärmeleistungsbereich [KW]30-250Herstellerartikelnummer17W5008005Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]526Maß A [mm]119Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5AusführunggelötetHöhe [mm]119Werkstoffrostfreier StahlMaß B [mm]65,5Breite [mm]526Maß B [mm]65.5Achsmaß [mm]473Maß D [mm] Einstiegsbreite473Max. Arbeitsdruck [bar]30Anzahl Platten80Maß C [mm]526Maß h [mm]190Tiefe [mm]190Technische DatenAchsmaß [mm]473Maß A [mm]119Maß B [mm]65.5Maß C [mm]526Materialrostfreier StahlAusführunggelötetLeistung [kW]30 — 250Max. Arbeitsdruck [bar]30Höhe [mm]119Breite [mm]526Tiefe [mm]190Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5Anzahl Platten80Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]30-250Typ/Plattenzahl60/80Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119Maß B [mm]65,5Maß C [mm]526Maß D [mm] Einstiegsbreite473Maß h [mm]190MarkeZILMET®Hersteller Art-Nr.17W5008005DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3
Plattenwärmetauscher ZB-W60/100 4 x 11/4"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl60/100MarkeZILMET®Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119*Wärmeleistungsbereich [KW]30-250Herstellerartikelnummer17W5010005Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]526Maß A [mm]119Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5AusführunggelötetHöhe [mm]119Werkstoffrostfreier StahlMaß B [mm]65,5Breite [mm]119Maß B [mm]65.5Achsmaß [mm]473Maß D [mm] Einstiegsbreite473Max. Arbeitsdruck [bar]30Anzahl Platten100Maß C [mm]526Maß h [mm]241Tiefe [mm]241Technische DatenAchsmaß [mm]473Maß A [mm]119Maß B [mm]65.5Maß C [mm]526Materialrostfreier StahlAusführunggelötetLeistung [kW]30 — 250Max. Arbeitsdruck [bar]30Höhe [mm]119Breite [mm]119Tiefe [mm]241Abstand der Anschlüsse von Mitte zu Mitte [mm]65.5Anzahl Platten100Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]30-250Typ/Plattenzahl60/100Anschluss4 x DN 32 (G 1 1/4")Maß A [mm]119Maß B [mm]65,5Maß C [mm]526Maß D [mm] Einstiegsbreite473Maß h [mm]241MarkeZILMET®Hersteller Art-Nr.17W5010005DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Plattenwärmetauscher ZB85/50 4 x 2"AG
Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, FrostschutzmittelNicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte MedienGelötete WärmeüberträgerTechnische Daten:Plattenmaterial: rostfreier Stahl AISI 316/AISI 304Lotmaterial: 99,9% CUAnschluss:bis DN 40 (1 1/2") flachdichtendab DN 50 (2") gewindedichtendZul. Betriebsdruck primär/sekundär siehe Tabelle*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 KDruckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im PlattenpaketBei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns anTyp/Plattenzahl85/50MarkeZILMET®Anschluss4 x DN 50 (G 2")Maß A [mm]265*Wärmeleistungsbereich [KW]100-850Herstellerartikelnummer17W6005004Anschluss SekundärAußengewindeVPE€/StückMaß C [mm]530Maß A [mm]265Abstand der Anschlüsse von Mitte zu Mitte [mm]177AusführunggelötetHöhe [mm]530Werkstoffrostfreier StahlMaß B [mm]177Breite [mm]265Maß B [mm]177Achsmaß [mm]439Maß D [mm] Einstiegsbreite439Max. Arbeitsdruck [bar]30Anzahl Platten50Maß C [mm]530Maß h [mm]124Tiefe [mm]124Versandinformationen:SpeditionssendungTechnische DatenAchsmaß [mm]439Maß A [mm]265Maß B [mm]177Maß C [mm]530Materialrostfreier StahlAusführunggelötetLeistung [kW]100 — 850Max. Arbeitsdruck [bar]30Höhe [mm]530Breite [mm]265Tiefe [mm]124Abstand der Anschlüsse von Mitte zu Mitte [mm]177Anzahl Platten50Anschluss SekundärAußengewinde*Wärmeleistungsbereich [KW]100-850Typ/Plattenzahl85/50Anschluss4 x DN 50 (G 2")Maß A [mm]265Maß B [mm]177Maß C [mm]530Maß D [mm] Einstiegsbreite439Maß h [mm]124MarkeZILMET®Hersteller Art-Nr.17W6005004DokumenteDatenblatt - 1Datenblatt - 2Datenblatt - 3Datenblatt - 4
Isolierung für Plattenwärmetauscher ZB40/10 - ZB40/40 aus EPP
Temperaturbereich: bis 110°CDämmdicke: 25 mmMarkeZILMET®Herstellerartikelnummer381Z350402VPE€/Stückpassend fürZB40/10 bis ZB40/30Technische Datenpassend fürZB40/10 bis ZB40/30MarkeZILMET®Hersteller Art-Nr.381Z350402

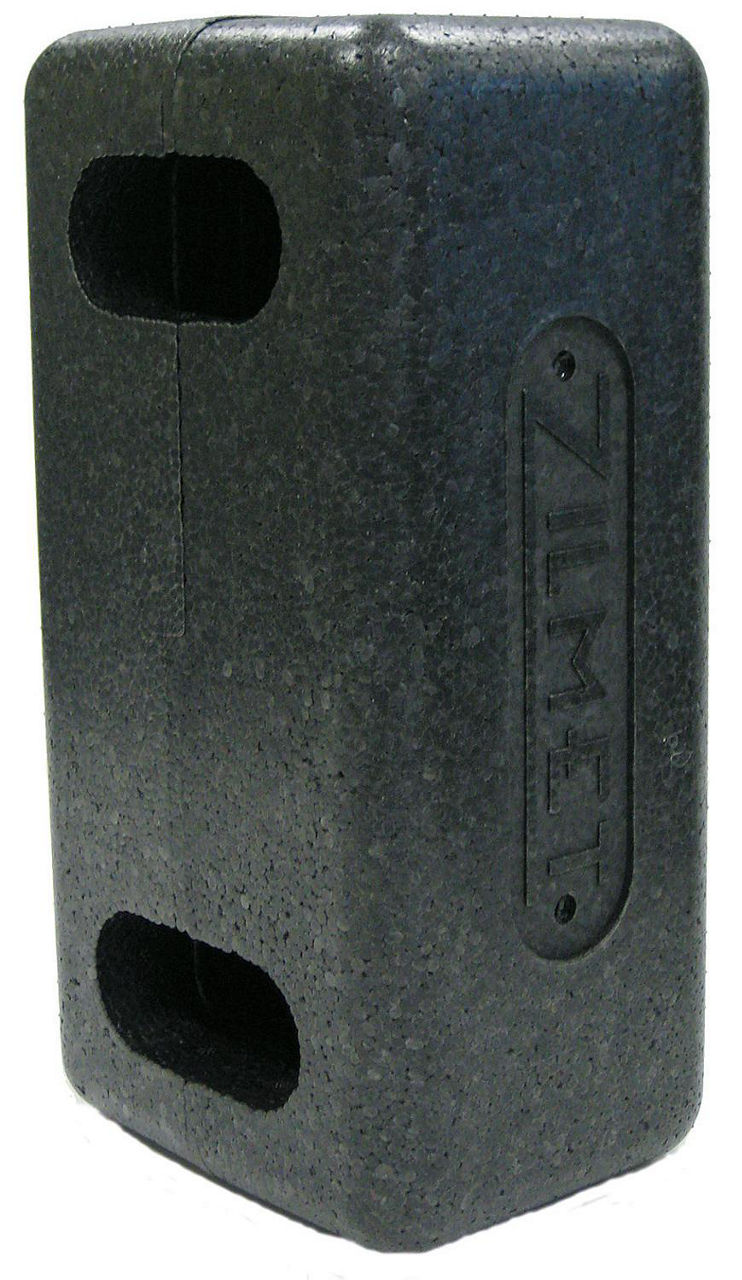

Isolierung für Plattenwärmetauscher ZB40/50 - ZB40/80 aus EPP
Temperaturbereich: bis 110°CDämmdicke: 25 mmMarkeZILMET®Herstellerartikelnummer381Z350802VPE€/Stückpassend fürZB40/40 bis ZB40/80Technische Datenpassend fürZB40/40 bis ZB40/80MarkeZILMET®Hersteller Art-Nr.381Z350802
