Druckpumpenaggregat SK9E/FP8E mit elektrischen. Vierstufenregelung
Ersetzt die Pumpen SK8, SK9E, FP6 und FP8EDie elektronische Schaltung erlaubt die Wahl zwischen einem Dauerlaufbetrieb zur Versorgung von Ölöfen (SK9E) und einem synchronen Betrieb mit dem Verbraucher (FP8E). Für die gewünschte Pumpenleistung kann zwischen 4 Betriebsgeschwindigkeiten gewählt werden.Das Pumpwerk besteht aus einer elektromagnetischen SchwingkolbenpumpeSK9E: Automatische Versorgung von Ölöfen mit HeizölFP8E: Heizöl-Förderpumpe für Verbraucher mit eigenem Steuerkreis, aber auch für automatische Brenner, Ölöfen und KachelöfenSpannung/Frequenz: 230 V/50 HzLeistungsaufnahme: 25 WSchutzart: IP 44Fördermenge/Höhe max.: 10 l/h/14 mSaughöhe max.: 3 mPumpendruck ohne Ölentnahme max.: 2 barAnschlüsse: ø 8 x 1 mm Cu-RohrMaße (H x B x T): 155 x 106 x 105 mmMarkeeckerleAnschlussspannung [V]230Herstellerartikelnummer110285Leistungsaufnahme [W]25VPE€/StückHöhe [mm]155Gewicht [kg]2Breite [mm]106Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8TypPumpe SK9E/FP8EEAN4032979027418Tiefe [mm]105

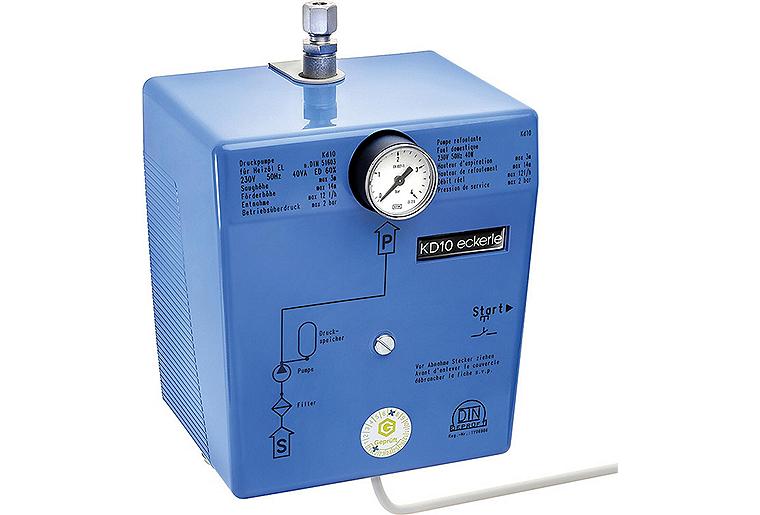

Druckpumpenaggregat Eckerle KD 10
Mit Schwingkolbenantrieb, wegabhängiger Steuer- und Sicherheitseinrichtung, Manometer, Einrichtung zur Schnellentleerung durch die Saugleitung, Luftverarbeitung, im Schauglas eingebautem SaugfilterRohranschlüsse ø 8 x 1Komplett verkabelt mit Schukostecker und MontageleisteÖlauffangwanne mit elektronischer Steuerung im Gerät eingebautElektrische Anschlusswerte: 220 V, 50 Hz, 18 VAFördermenge: 14 l/h bei max. Förderhöhe 14 m davon max. Saughöhe: 3 mKeine RücklaufleitungKein Rückschlagventil in die Saugleitung einbauen, da bereits in der Pumpe vorhandenMaße (H x B x T): 280 x 80 x 150 mmGewicht: 4 kgZÖV-Anlagen bis ca. 12 Verbraucher; ideal bei Ganzjahresbetrieb (Badeofen usw.) besonders für Mietwohnungen zu empfehlenAutomatische Versorgung von Ölbrennern im EinstrangbetriebMarkeeckerleAnschlussspannung [V]230Herstellerartikelnummer110493Leistungsaufnahme [W]40VPE€/StückHöhe [mm]280Gewicht [kg]4Breite [mm]150Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8EAN4032297104938Tiefe [mm]80

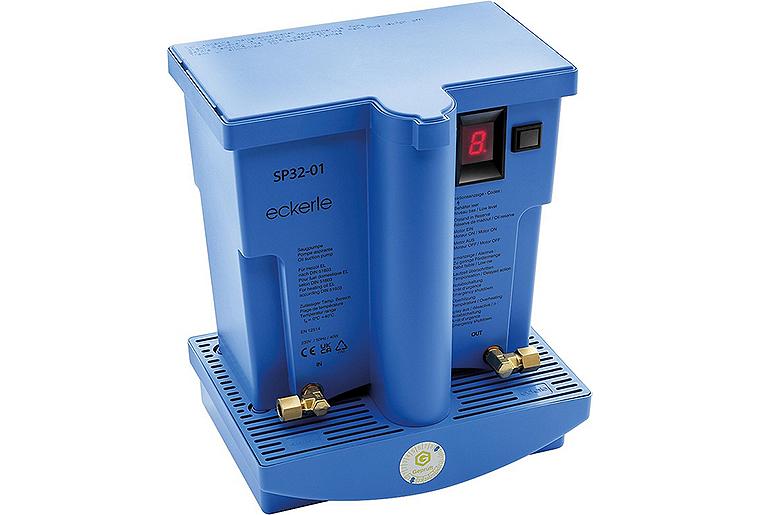

Saugpumpenaggregat Eckerle SP 32/01, mit elektr. Störschaltung und Auffangwanne
Mit elektromagnetischem Schwingkolbenantrieb, Schwimmer-, Steuer- und Sicherheitseinrichtung, eingebautem SaugfilterRohranschlüsse für Rohr ø 8 x 1, komplett verkabelt mit Schukostecker, MontageleisteIntegrierte Ölauffangwanne mit Selbstentlüftung und elektronischer StörschaltungVollelektronische Steuerung mit permanenten ÜberwachungsfunktionenLCD-Anzeige für Betriebs- und StörüberwachungElektr. Anschlusswerte: 230 V, 50 Hz, 25 VAFördermenge: 8 l/h bei 7 m Saughöhe und 18 l/h bei 4 m SaughöheMaße (H x B x T): 255 x 217 x 168 mmIn der Saugleitung darf kein Rückflussverhinderer eingebaut sein!MarkeeckerleAnschlussspannung [V]230Behälterinhalt [l]1.6Herstellerartikelnummer109340Leistungsaufnahme [W]40VPE€/StückHöhe [mm]255Gewicht [kg]2Breite [mm]217Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8EAN4032979027470Tiefe [mm]168

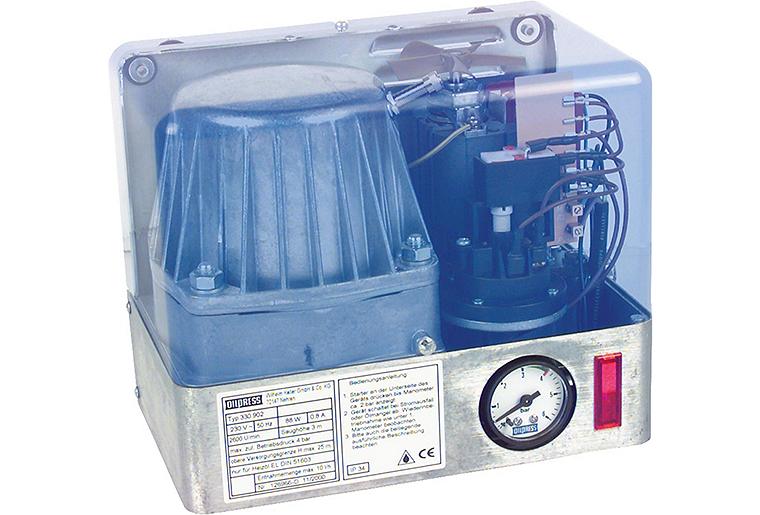

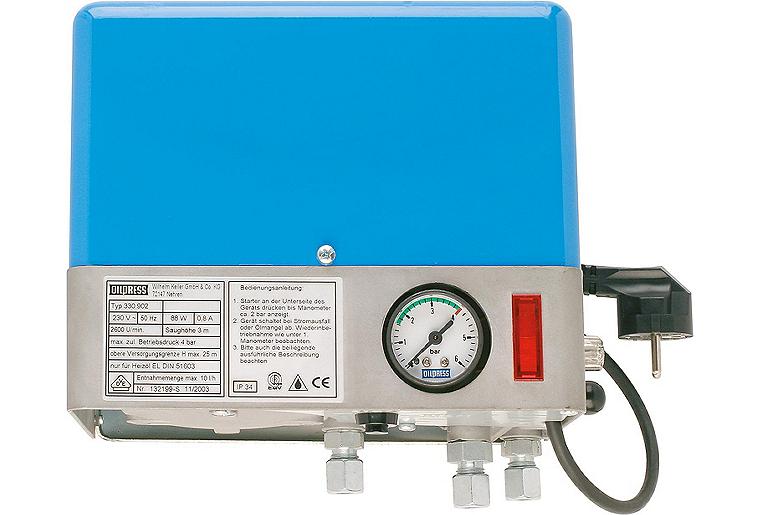

Öl-Druckspeicheraggregat Oilpress Typ 330 mit Rücklauf
Geprüft nach DIN 12514-1Förderdruck: auf ca. 4 bar durch Überdruckventil begrenztFörderhöhe: 15 m werkseitig eingestelltSaughöhe: ca. 3 mRohranschluss: Schneidringverschraubung 8 x 1 mmMaße (H x B x T): 20 x 245 x 150 mmGewicht: ca. 6 kgFilter ist eingebautMotor: 230 V, 50 Hz / 88 WFörderleistung: ca. 22 l/hEntnahmemenge: max. ca. 10 l/hca. 100 kW BrennerleistungGemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Anschlussspannung [V]230Herstellerartikelnummer330.902Leistungsaufnahme [W]88Schutzart (IP)IP34VPE€/Stückfür Brennerleistung max. [kW]100Höhe [mm]200Gewicht [kg]6Breite [mm]245Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8EAN4029019330904Tiefe [mm]150

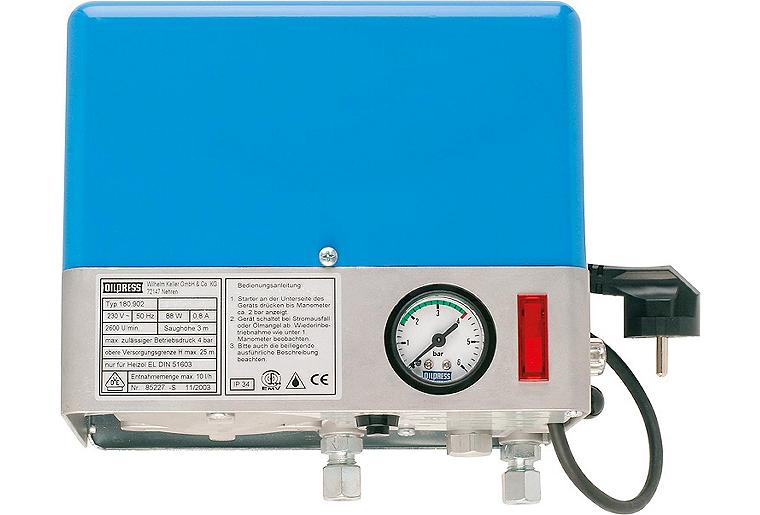

Öl-Druckspeicheraggregat Oilpress Typ 180 ohne Rücklauf
Geprüft nach DIN 12514-1Förderdruck: auf ca. 4 bar durch Überdruckventil begrenztFörderhöhe: 15 m werkseitig eingestelltSaughöhe: ca. 3 mRohranschluss: Schneidringverschraubung 8 x 1 mmMaße (H x B x T): 20 x 245 x 150 mmGewicht: ca. 6 kgFilter ist eingebautMotor: 230 V, 50 Hz / 88 WFörderleistung: ca. 22 l/hEntnahmemenge: max. ca. 10 l/hca. 100 kW BrennerleistungIn der Saugleitung darf kein Rückflussverhinderer eingebaut sein!Gemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Anschlussspannung [V]230Herstellerartikelnummer180.902Leistungsaufnahme [W]88Schutzart (IP)IP34VPE€/Stückfür Brennerleistung max. [kW]100Höhe [mm]200Gewicht [kg]6Breite [mm]245Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8EAN4029019180905Tiefe [mm]150

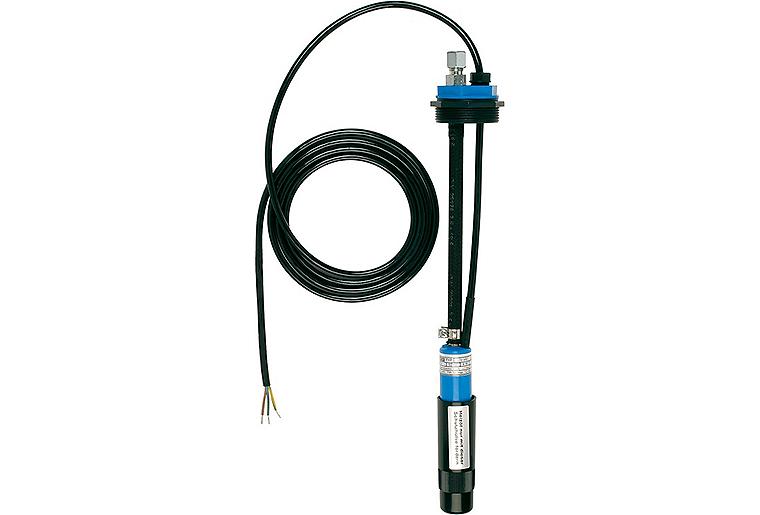

Öl-Zubringerpumpe Oilpress Typ 280
Netzanschluss: 230 V-8 W ~ 50 HzStaudruck: ca. 2 barRohranschluss: 8 mmGewicht: ca. 1 kgGeprüft nach DIN EN 12514-1Filter ist eingebaut, Schlauchlänge bei Bedarf kürzenZur Versorgung von einem oder mehreren Ölofen aus einem EinzeltankAbschaltung durch Sicherheitsautomatik (Druckschalter) bei Druckabfall unter ca. 0,8 barMax. Entnahmemenge bei 8 m Förderhöhe: ca. 7 l/hMaße: ø 36 mm, Länge: 1580 mmGemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Durchmesser [mm]36Anschlussspannung [V]230Herstellerartikelnummer280.902Leistungsaufnahme [W]8Schutzart (IP)IP54VPE€/StückLänge [mm]1580Gewicht [kg]1Anschluss Druckseite [mm]8EAN4029019280902
Zubringer-Saugpumpe Typ 630.902
Zur Saugunterstützung von Ölbrennern bis 50 kWMontage direkt in SaugleitungGeräuschoptimiertElektrischer Anschluss in Parallelschaltung zum BrennerNetzanschluss: 230 V, 50 Hz (30 W)Schutzart: IP 66Saug- und Druckanschluss: DN10 (3/8") IGSaughöhe: max. 4 mStaudruck: max. 1 barGewicht: ca. 1 kgMaße (ø x Länge): 55 x 158 mmInkl. Rohrschelle für WandmontagePassendes Leckerkennungssystem: LS 2 (Bestell-Nr.: 7421889460)Gemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Durchmesser [mm]56Anschlussspannung [V]230Herstellerartikelnummer630.902Leistungsaufnahme [W]30Schutzart (IP)IP66/IP67VPE€/StückLänge [mm]158Gewicht [kg]1EAN4029019630905

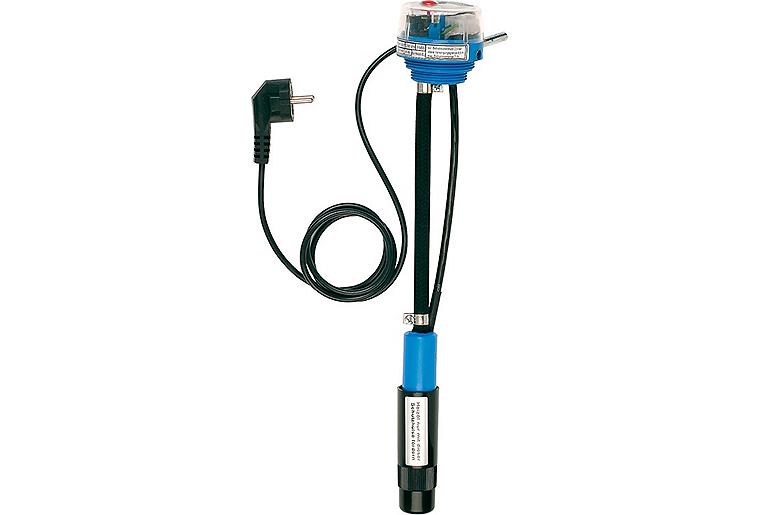

Versorgungssystem WK 8 mit autom. Entlüfter
Zum Parallelanschluss mit Ölbrennwertgeräten und Ölthermen in bodenstehender bzw. wandhängender AusführungFür kommunizierende und nicht kommunizierende SystemeTÜV-geprüft nach DIN EN 12514-2Zugelassen für Parallelbetrieb (kein Dauerläufer)Netzanschluss: 230 V-8 W ~ 50 HzSchutzart: IP 66Förderhöhe max.: 18 mFörderleistung: ca. 7 l/h bei 12 mStaudruck: ca. 2,5 barGewicht: ca. 2,2 kgMaße: ø 70 mm, Länge: 980 mmLieferung erfolgt inkl. Zubehörset. Grenzwertgeber ist integrierbarEinfache Montage:Die Entnahme-Grundeinheit des Heizöltanks wird durch das Versorgungssystem WK 8 ersetztDer Grenzwertgeber wird in das Versorgungssystem WK 8 integriertMarkeOILPRESS KELLER®Durchmesser [mm]70Anschlussspannung [V]230Herstellerartikelnummer590.912Leistungsaufnahme [W]8Schutzart (IP)IP66/IP67VPE€/StückLänge [mm]980Gewicht [kg]2.2Anschluss Druckseite [mm]8EAN4029019590919
Druckspeicheraggregat Typ 240
Geprüft nach DIN 12514-1Förderdruck: auf ca. 4 bar durch Überdruckventil begrenztFörderhöhe: 15 m werkseitig eingestelltSaughöhe: ca. 3 mRohranschluss: Schneidringverschraubung 8 x 1 mmMaße (H x B x T): 20 x 245 x 150 mmGewicht: ca. 6 kgFilter ist eingebautMotor: 230 V, 50 Hz / 50 WFörderleistung: ca. 46 l/hEntnahmemenge: max. ca. 25 l/hca. 250 kW BrennerleistungIn der Saugleitung darf kein Rückflussverhinderer eingebaut sein!Gemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Anschlussspannung [V]230Herstellerartikelnummer240.902Leistungsaufnahme [W]50Schutzart (IP)IP34VPE€/Stückfür Brennerleistung max. [kW]250Höhe [mm]200Gewicht [kg]6Breite [mm]245Anschluss Druckseite [mm]8Anschluss Saugseite [mm]8EAN4029019240906Tiefe [mm]150
Oilpress-Zubringerpumpe Typ 270
Netzanschluss: 230 V-8 W ~ 50 HzStaudruck: ca. 2 barRohranschluss: 8 mmGewicht: ca. 1 kgGeprüft nach DIN EN 12514-1Filter ist eingebaut, Schlauchlänge bei Bedarf kürzenElektrische Parallelschaltung zum BrennerEntnahmemenge bei:12 m Förderhöhe: max. ca. 7 l/h8 m Förderhöhe: max. ca. 9 l/hMaße: ø 36 mm, Länge: 1660 mmGemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Durchmesser [mm]36Anschlussspannung [V]230Herstellerartikelnummer270.902Leistungsaufnahme [W]8Schutzart (IP)IP66/IP67VPE€/StückLänge [mm]1660Gewicht [kg]1Anschluss Druckseite [mm]8EAN4029019270903

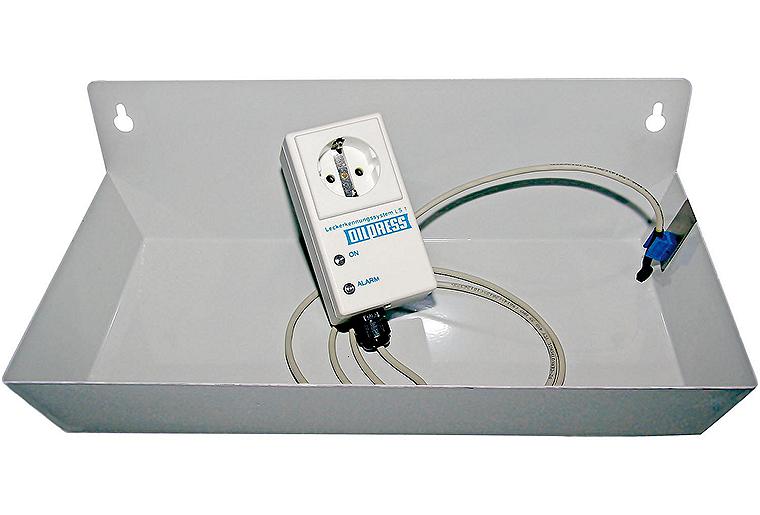

Leckerkennungssystem LS 1, Auffangwanne mit Lecksensor, Steckerversion
Auffangwanne aus pulverbeschichtetem Stahlblech, inkl. elektronischem Lecksensor.Für Druckspeicheraggregate des Typs 180, 240, 330 und 230, sowie für Fremdfabrikate einsetzbarElektrischer Anschluss über SchukosteckerSchaltleistung: 230 V (AC), max. 5 A, max. 1150 WMaße: 400 x 210 x 130 mmMit bauaufsichtlicher ZulassungGemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Herstellerartikelnummer800.912VPE€/StückEAN4029019800919
Druckentlastungsventil DV 1, für Druckspeicheraggregate
Hiermit können Druckspeicheraggregate ohne Rücklauf (Typ 180 und 240), auch in Verbindung mit Sicherheitstanks, betrieben werden, bei denen in der Saugleitung ein Rückflussverhinderer montiert istMontage nur in Verbindung mit Leckerkennungssystem LS 1 möglichGemäß TRwS 791 müssen Ölförderaggregate, die in der Ölleitung montiert werden, mit einer Leckagesicherung ausgerüstet sein!MarkeOILPRESS KELLER®Herstellerartikelnummer754.912VPE€/StückEAN4029019754915

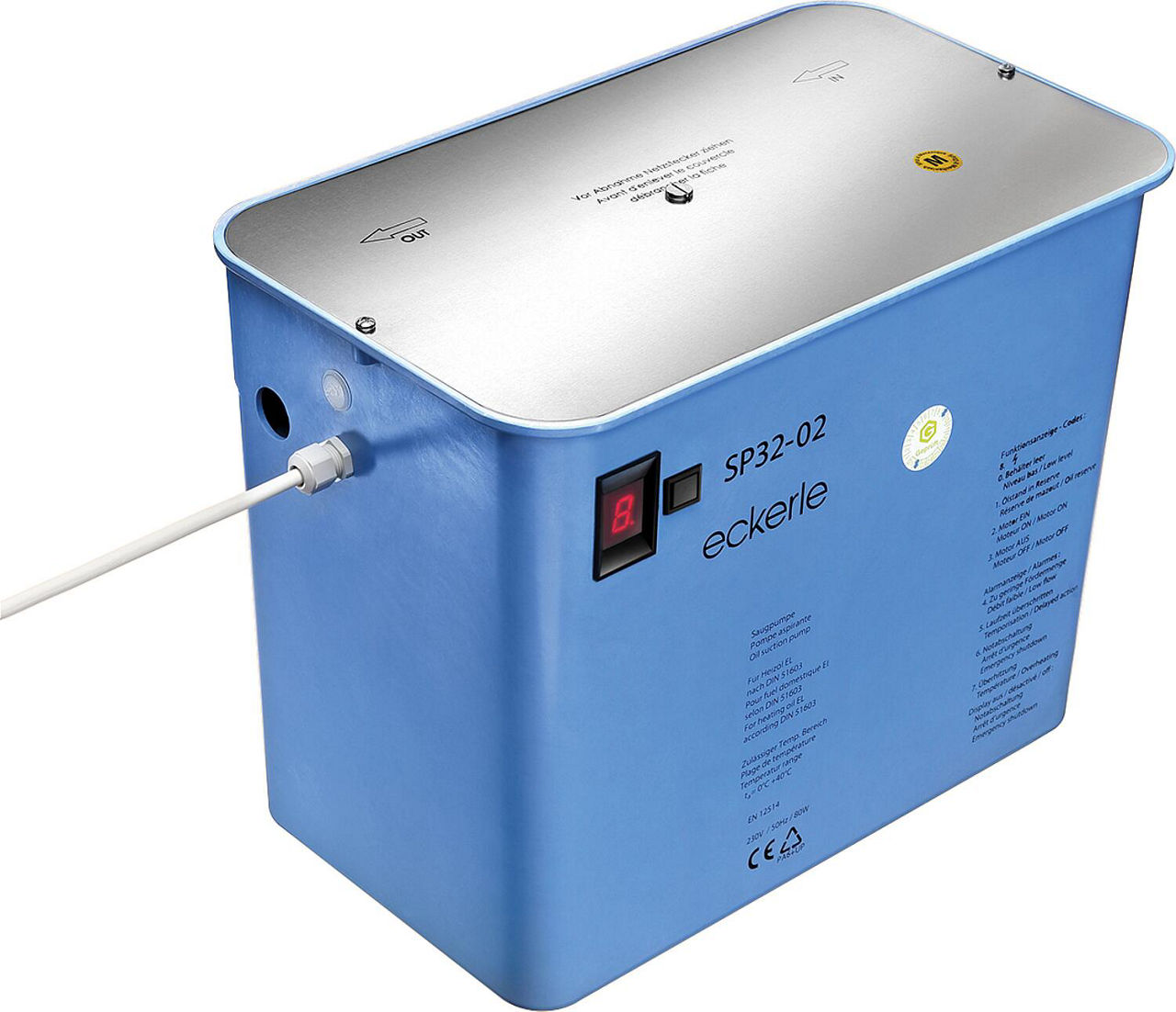

Saugpumpenaggregat Eckerle SP 32/02-80-M, mechanisches Antiheberventil 1,80 m
Zur Versorgung von automatischen Ölbrennern in Saugbetrieb bestimmtDas Heizöl wird bis zu einer max. Saughöhe von 7 m angesaugt und der jeweils eingebaute 8 Liter Vorratsbehälter automatisch aufgefülltKein Rückschlagventil sowie Saugfilter in die Saugleitung einbauen, da bereits in den Pumpen vorhandenKönnen auch tiefer als die Ölbrenner installiert werden, die Pumpen übernehmen dann die Funktion einer ZwischenstationSP 32/2-80 M: Mit mechanischem Antiheberventil, fest eingestellt auf 1,8 mSP 32/2-80 E: Saugpumpe mit elektromagnetischem Antiheberventil, das durch den Verbraucher über eine elektrische Steuerleitung aktiviert wird, da das Magnetventil stromlos geschlossen istBetriebsspannung: 230 VFrequenz: 50 HzLeistungsaufnahme: 60 WSchmelzsicherung: 0,5 AFördermenge im Zusammenhang der Saughöhe: 7 m 20 l/h2 m 80 l/hÖlinhalt: 7,3 lGewicht netto: 7 kgMaße (H x B x T): 315 x 380 x 225 mmIn der Saugleitung darf kein Rückflussverhinderer eingebaut sein!MarkeeckerleAnschlussspannung [V]230Behälterinhalt [l]7.3Herstellerartikelnummer110498Leistungsaufnahme [W]80VPE€/StückHöhe [mm]315Gewicht [kg]7Breite [mm]380Anschluss Druckseite [mm]10Anschluss Saugseite [mm]10TypSP 32/2-80 MTiefe [mm]225Technische DatenTypSP 32/2-80 MAnschluss Druckseite [mm]10Anschluss Saugseite [mm]10Höhe [mm]315Behälterinhalt [l]7.3Anschlussspannung [V]230Leistungsaufnahme [W]80Max. Saugleistung [l/h]60Breite [mm]380Max. Saughöhe [m]7Gewicht [kg]7Tiefe [mm]225Hersteller Art-Nr.110498MarkeeckerleDokumenteDatenblatt - 1Datenblatt - 2
Saugpumpenaggregat Eckerle SP 32/02-80-E mit elektrischen Magnetventil
Zur Versorgung von automatischen Ölbrennern in Saugbetrieb bestimmtDas Heizöl wird bis zu einer max. Saughöhe von 7 m angesaugt und der jeweils eingebaute 8 Liter Vorratsbehälter automatisch aufgefülltKein Rückschlagventil sowie Saugfilter in die Saugleitung einbauen, da bereits in den Pumpen vorhandenKönnen auch tiefer als die Ölbrenner installiert werden, die Pumpen übernehmen dann die Funktion einer ZwischenstationSP 32/2-80 M: Mit mechanischem Antiheberventil, fest eingestellt auf 1,8 mSP 32/2-80 E: Saugpumpe mit elektromagnetischem Antiheberventil, das durch den Verbraucher über eine elektrische Steuerleitung aktiviert wird, da das Magnetventil stromlos geschlossen istBetriebsspannung: 230 VFrequenz: 50 HzLeistungsaufnahme: 60 WSchmelzsicherung: 0,5 AFördermenge im Zusammenhang der Saughöhe: 7 m 20 l/h2 m 80 l/hÖlinhalt: 7,3 lGewicht netto: 7 kgMaße (H x B x T): 315 x 380 x 225 mmIn der Saugleitung darf kein Rückflussverhinderer eingebaut sein!MarkeeckerleAnschlussspannung [V]230Behälterinhalt [l]7.3Herstellerartikelnummer110497Leistungsaufnahme [W]80VPE€/StückHöhe [mm]315Gewicht [kg]7Breite [mm]380Anschluss Druckseite [mm]10Anschluss Saugseite [mm]10TypSP 32/2-80 ETiefe [mm]225Technische DatenTypSP 32/2-80 EAnschluss Druckseite [mm]10Anschluss Saugseite [mm]10Höhe [mm]315Behälterinhalt [l]7.3Anschlussspannung [V]230Leistungsaufnahme [W]80Max. Saugleistung [l/h]60Breite [mm]380Max. Saughöhe [m]7Gewicht [kg]7Tiefe [mm]225Hersteller Art-Nr.110497MarkeeckerleDokumenteDatenblatt - 1Datenblatt - 2
