Hydraulische Weiche Typ WST 80-54
MAGRA
201,25 €
Produktnummer:
HT-3270073534
Produktinformationen "Hydraulische Weiche Typ WST 80-54"

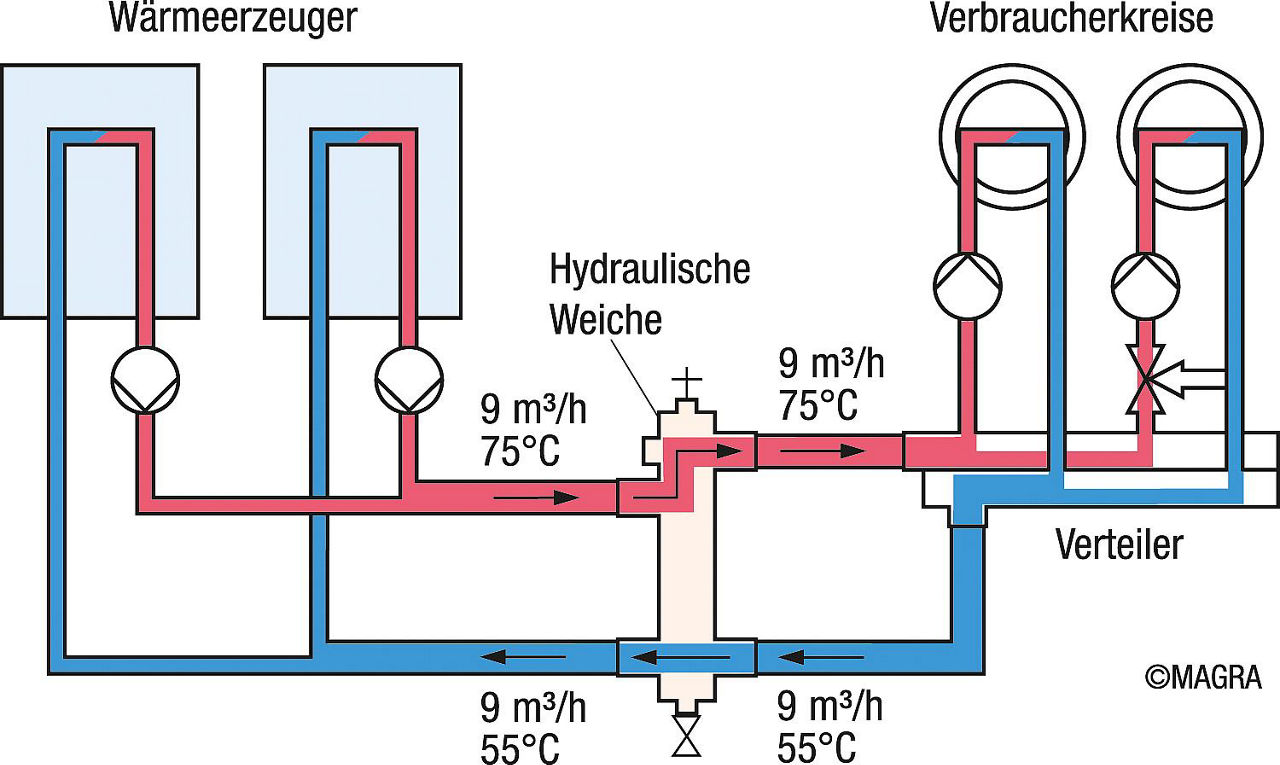

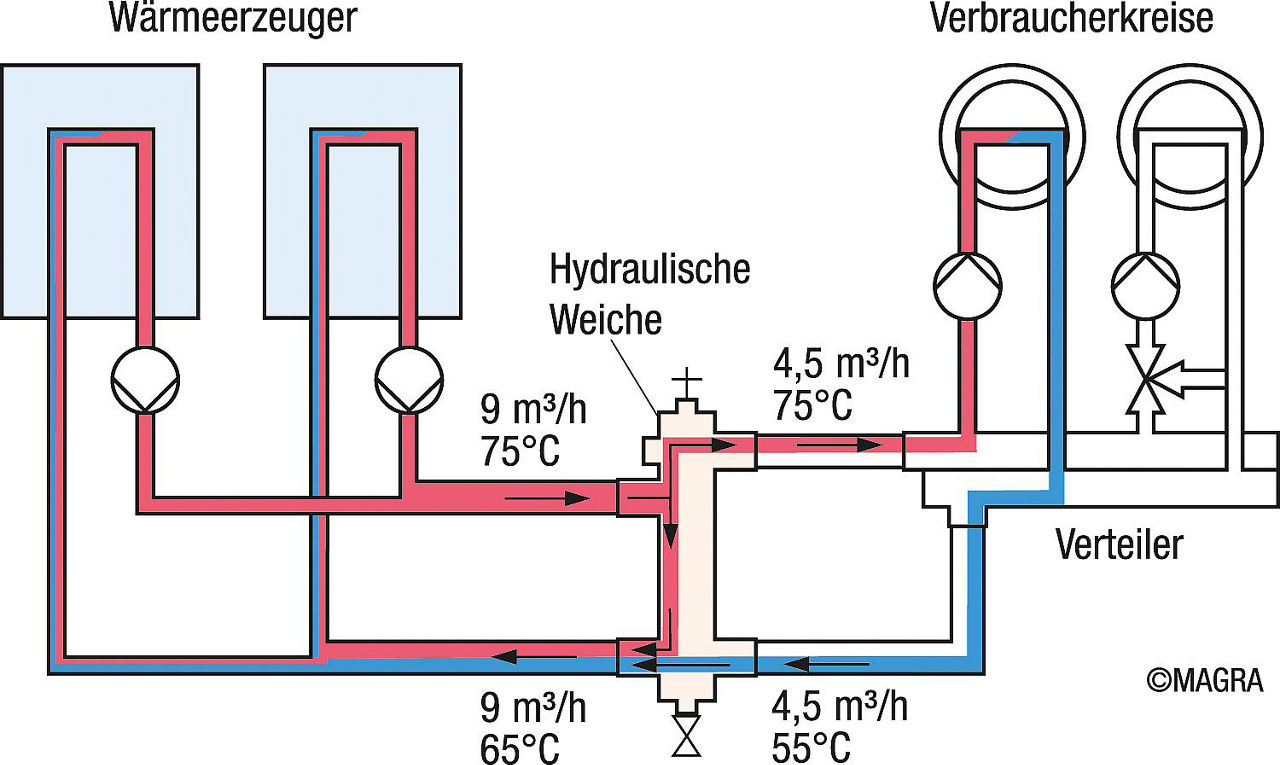

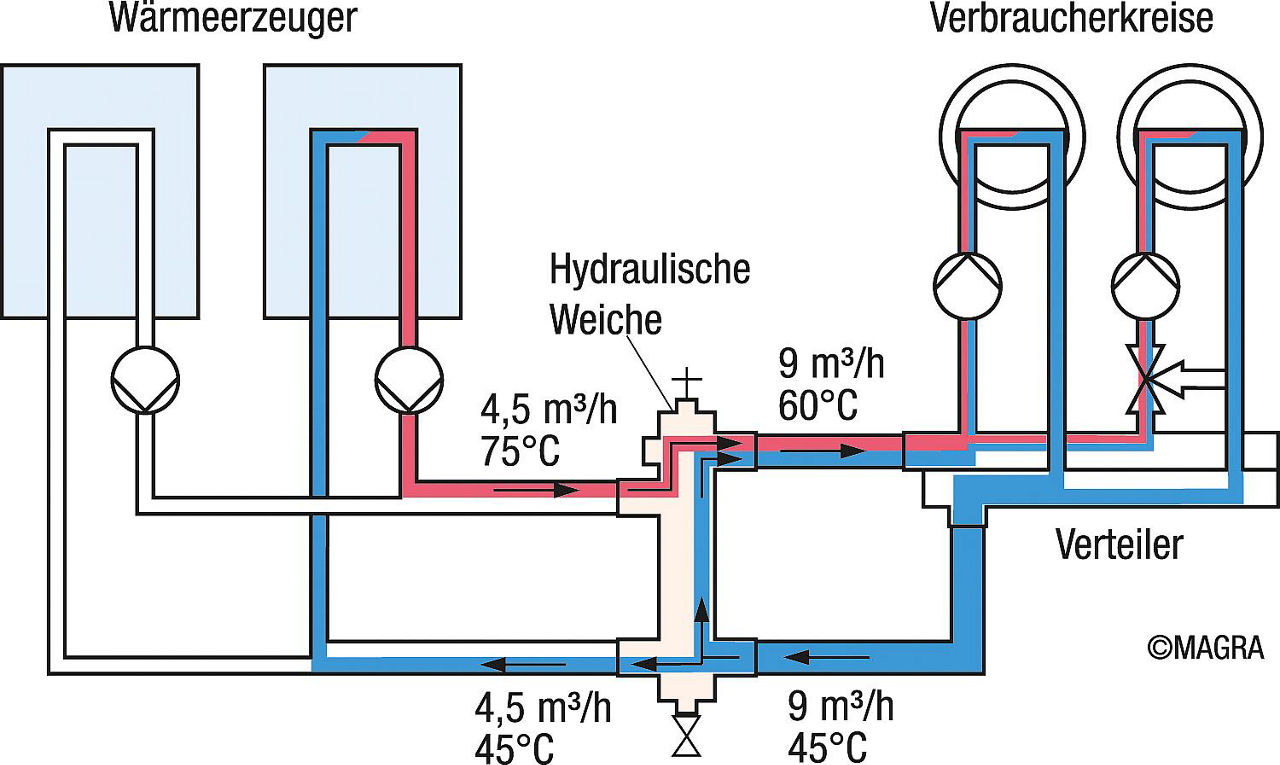

Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik.
- Betriebsdruck: max. 6 bar
- Betriebstemperatur: bis 110°C
- werkseitig druckgeprüft und grundiert
- Passend zu Magra-Verteiler Typ Vario
- Tauscherkammer aus Stahl mit aufgeschweißten Endböden
- 4 Anschlussmuffen für Wärmeabnehmer und Wärmeerzeuger
- Temperaturfühler-Anschluss: Muffe DN 15 (1/2")
- Entlüftung und Entleerung: je 1 Muffe DN 15 (1/2"), in den Endböden
- Entlüftungs- und Entleer-Set (Bestell-Nr.: 3268274686) bitte separat bestellen
Technische Daten
| Max. Durchsatz [m³/h] | 9 |
| Achsabstand Primärkreis [mm] | 470 |
| Achsabstand Sekundärkreis [mm] | 540 |
| Max. Betriebsdruck [bar] | 6 |
| Max. Betriebstemperatur [°C] | 110 |
| Material | Stahl |
| Oberflächenschutz | grundiert |
| Mit Wärmedämmung | Nein |
| Mit Entlüftung | Nein |
| Mit Entleerventil | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Befestigungsmaterial | Nein |

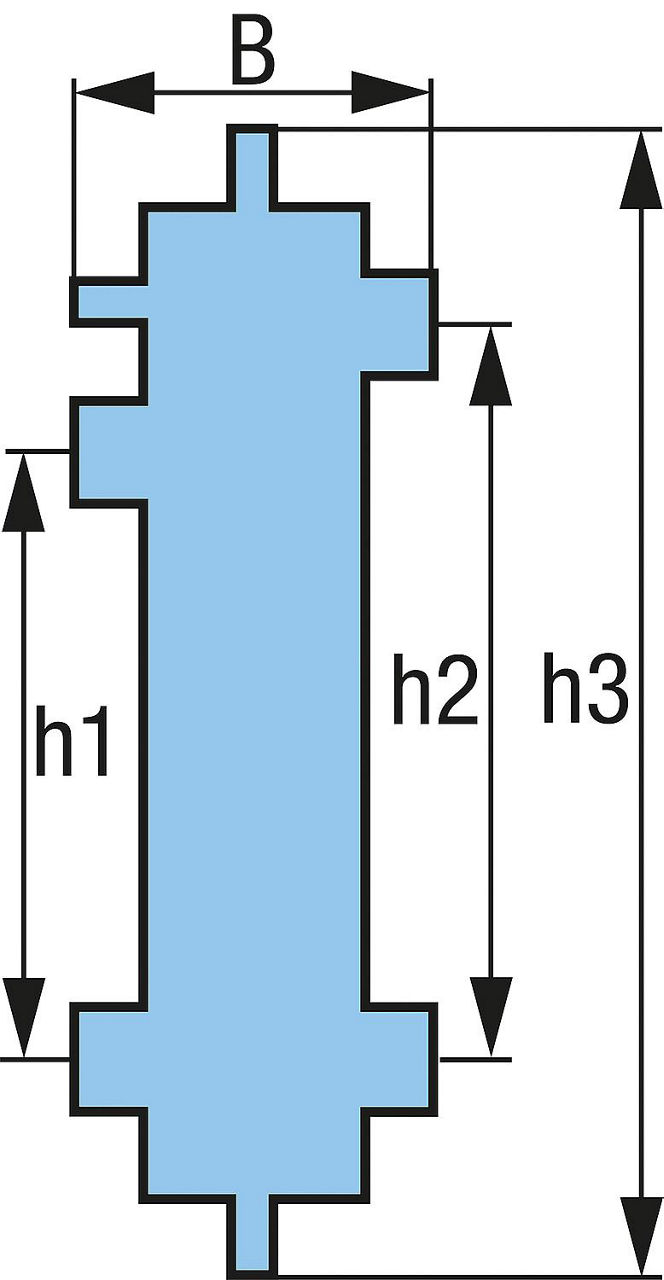

| Höhe [mm] | 750 |
| Breite [mm] | 156 |
| Kammergröße [mm] | 80/80 |
| Fördermenge [m³/h] | 9 |
| h2 [mm] | 540 |
| h1 [mm] | 470 |
| B [mm] | 156 |
| Anschlussdimensionen | DN50 (2") |
| h3 [mm] | 750 |
| Typ | WST 80-54 |
| EAN | 4024497004217 |
| Hersteller Art-Nr. | 24000805400 |
| Marke | MAGRA |
