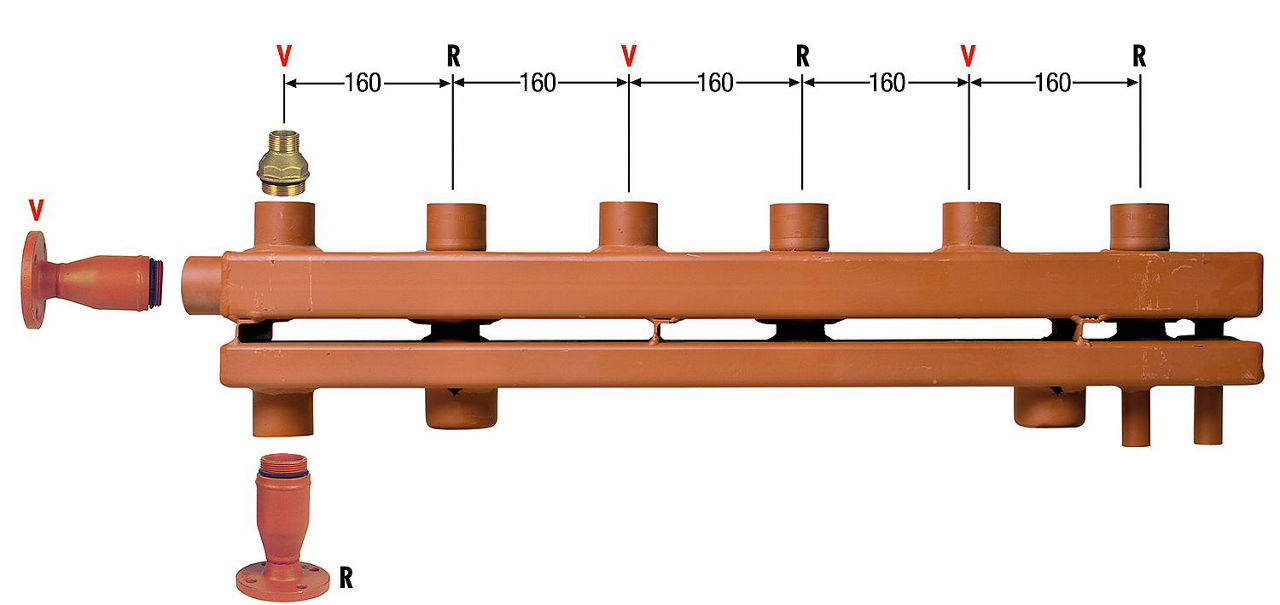

Kesselverteiler für 3 Heizgruppen Typ F 122-16 Thermisch getrennt

Produktinformationen "Kesselverteiler für 3 Heizgruppen Typ F 122-16 Thermisch getrennt"

  • Thermisch getrennte Vor- und Rücklaufkammer, für Brennwerttechnik geeignet
  • Muffenabstände: 160 mm
  • Entleerungsmuffen DN 15 (1/2") für Vor- und Rücklaufkammer
  • Eingeschweißte Rohrhülsen für Durchführung der Rücklaufmuffen
  • Doppelkammer 122/122 mm
  • Heizwasser-Durchsatz: bis 11 m³/h
  • Leistung bei ∆T 20°C: bis 250 kW
  • Gruppenabgänge: Muffen DN 40 (1 1/2") IG
  • Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2") IG stirnseitig
  • Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2") IG unten
  • Verteilerkammern übereinander angeordnet
  • Aus Stahlblech geschweißt
  • Gruppenabgänge nach oben; Vor- und Rücklauf nebeneinander
  • Betriebstemperatur: max. 110°C
  • Betriebsdruck: max. 6 bar
  • Werkseitig druckgeprüft und grundiert

Technische Daten

Anzahl der Gruppen3
Achsabstand Gruppen [mm]160
Anschluss GruppenInnengewinde
Nenninnendurchmesser GruppenDN 40 (1 1/2")
Anschluss ZentralheizungInnengewinde
Nenninnendurchmesser ZentralheizungDN 40 (1 1/2")
Max. Durchsatz [m³/h]11
Max. Leistung [kW]250
Vor- und Rücklauf thermisch getrenntJa
Mit hydraulischer WeicheNein
Mit MagnetitabscheiderNein
Mit WärmedämmungNein
Mit EntlüftungNein
Mit WandbefestigungsbügelNein
Mit EntleerventilNein
MaterialStahl
Oberflächenschutzgrundiert
Max. Betriebsdruck [bar]6
Max. Betriebstemperatur [°C]110
Anzahl Heizgruppen3
Hersteller Art-Nr.11601201603
MarkeMAGRA
