Kunststoffverteiler für FBH kompl. für 5 Gruppen
CALEFFI
259,80 €
Produktnummer:
HT-3229113625
Produktinformationen "Kunststoffverteiler für FBH kompl. für 5 Gruppen"
- Komplett vormontiert
- Aus speziellem Kunststoff gefertigt, der für Anwendungen in Heiz- und Kühlanlagen geeignet ist
Technische Daten:
- Anschluss: DN 25 (1") IG
- Abgänge: DN 20 (3/4") AG
- Abstand Abgänge: 50 mm
- Betriebsdruck max.: 4 bar
- Temperaturbereich: 5°C ... 60°C
- Ventile: M30 x 1,5 (Heimeier kompatibel)
Bestehend aus:
- Vorlaufverteiler mit Durchflussmessern und integrierten Durchflussregelventilen
- Rücklaufverteiler mit integrierten Absperrventilen, nachrüstbar mit elektrothermischen Stellantrieben
- Kopfgruppen mit automatischen Schnellentlüftern mit hygroskopischer Kappe, manuelle Entlüftungskappe, KFE-Hahn
- Kugelhahnpaar
- Digitale Flüssigkristallthermometer auf den Vor- und Rücklaufverteilern
- Raumanzeige-Aufkleber
- Verteilerhalter-Set zur Montage in Verteilerschrank
- Steckadapter mit Befestigungsclip für Verteilerabgang
- Schablone für Leitungsschnitt

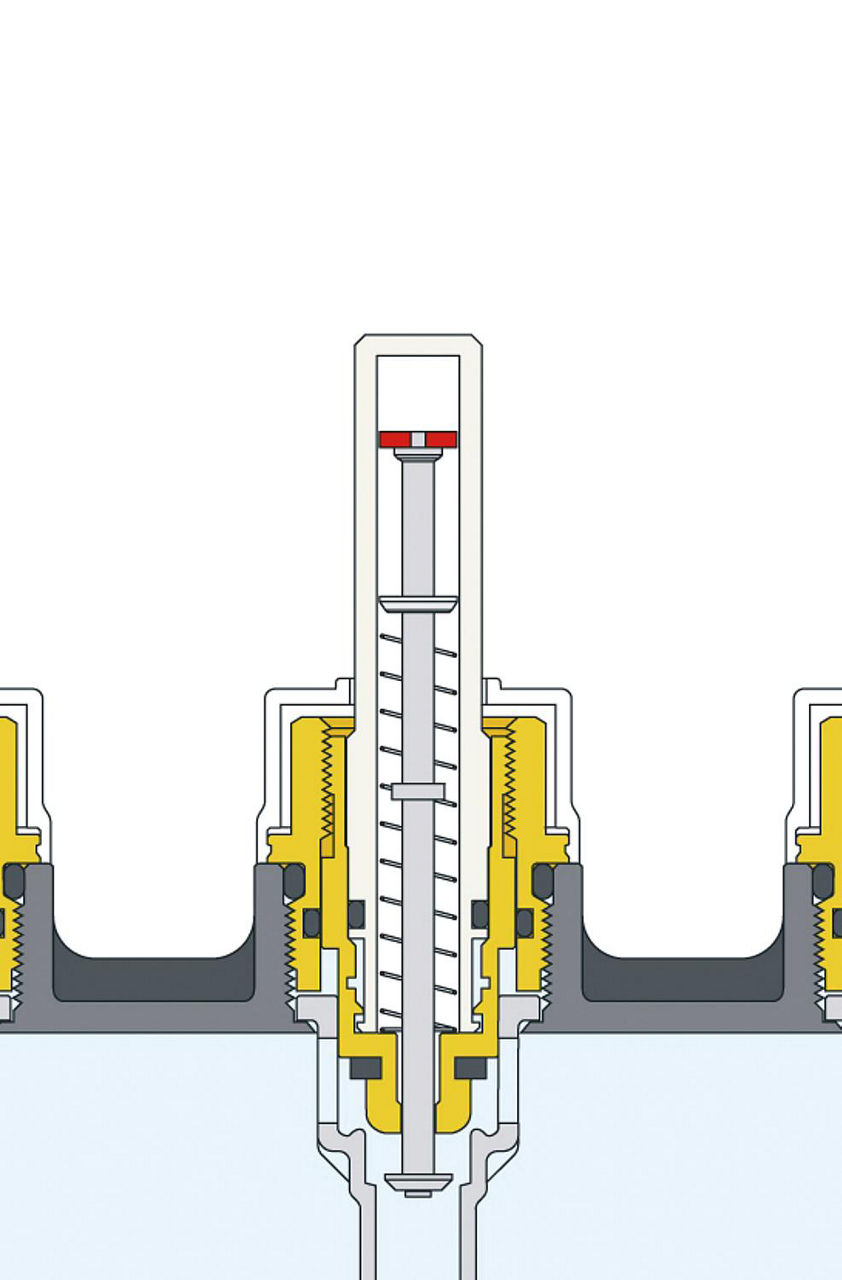

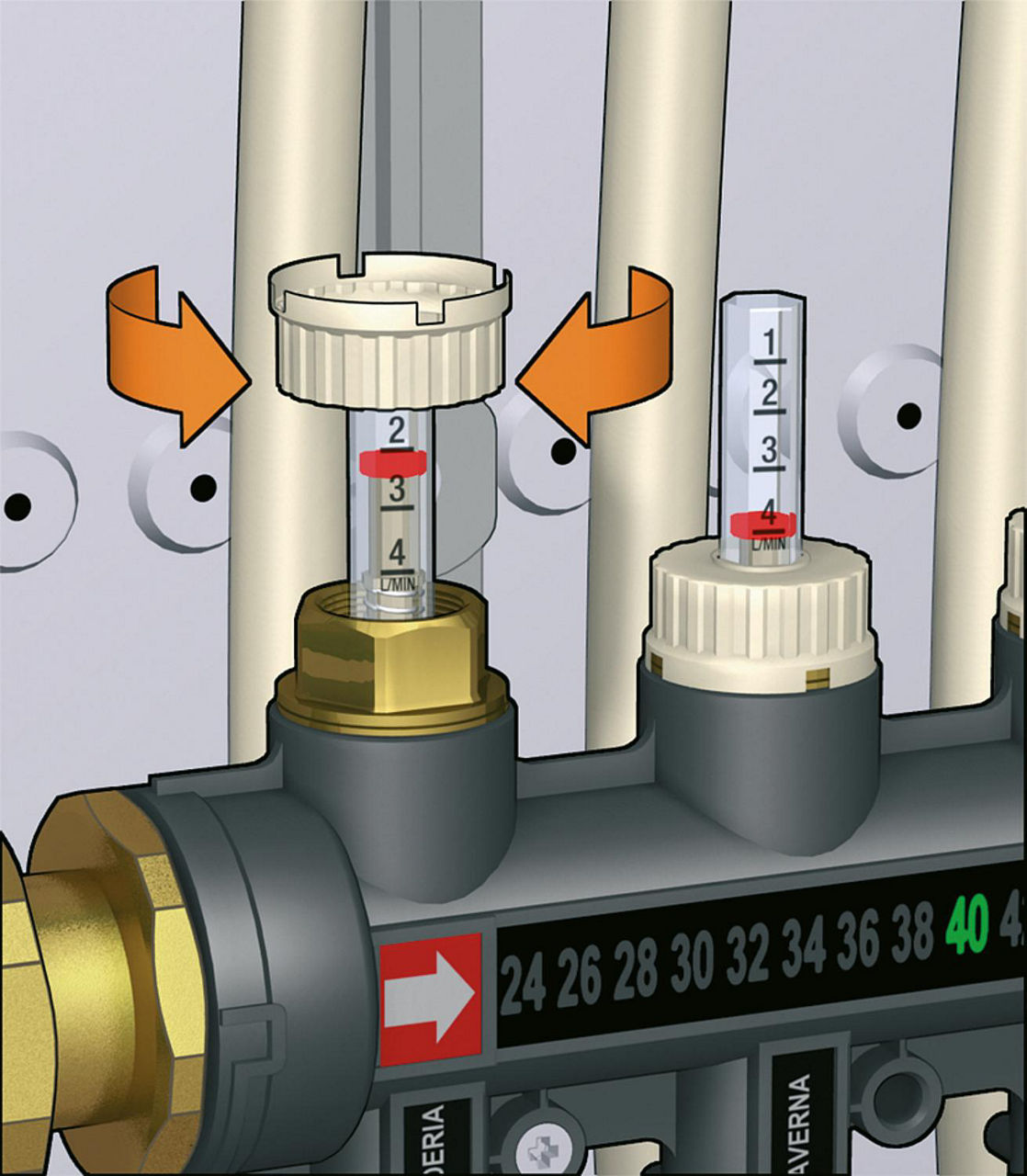

VorlaufverteilerDer Vorlaufverteiler ist mit Durchflussmessern und integrierten Durch-flussregelventilen ausgestattet.Über das Regelventil mit speziellem konischem Schieber kann die Durchflussmenge der einzelnen Kreise präzise auf den gewünschtenWert eingestellt werden, der direkt auf den einzelnen Durchflussmessern mit Skala 1-4 l/min ablesbar ist.

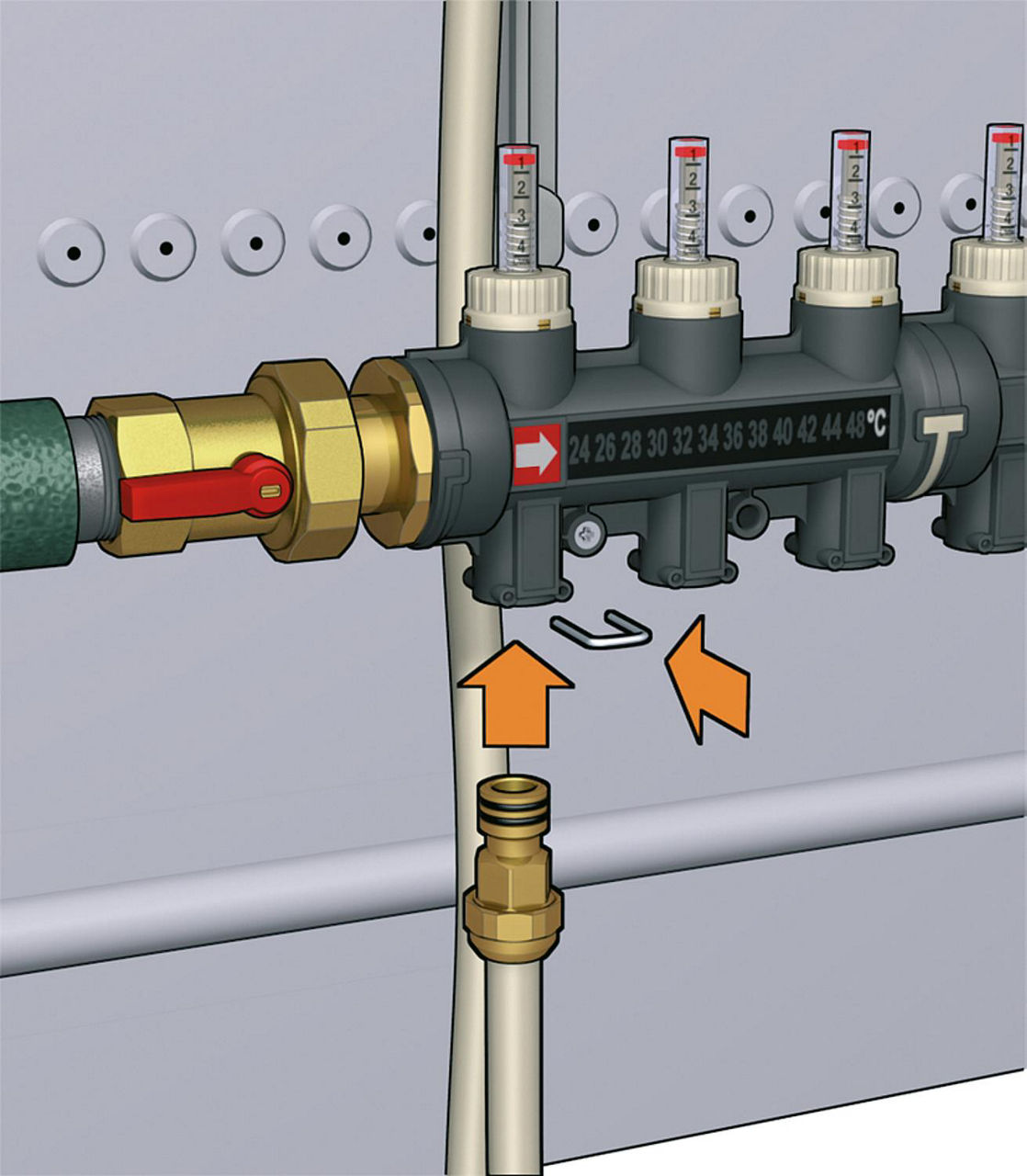

Steckverbindungen an den Abgängen der FußbodenkreiseIn die Abgangsanschlüsse der einzelnen Fussbodenkreise passen die beigelegten Steckadapter mit Arretierungsclip.Dank dieses Anschlusssystems kann die Schraubverbindung mit dem Adapter außerhalb des Verteilerschranks am Rohr montiert und bequem am Verteiler eingesteckt werden.
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Anschluss Ventileinsätze | M30 x 1,5 |
| Achsabstand Sekundärkreis [mm] | 50 |
| Anzahl der Gruppen sekundär [Stk] | 5 |
| Durchflussmessbereich [l/min] | 1 — 4 |
| Max. Betriebstemperatur [°C] | 60 |
| Material | Kunststoff |
| Druckstufe | PN 4 |
| Mit Wandbefestigungsbügel | Ja |
| Anschluss Sekundär | DN 20 (3/4") AG Eurokonus |
| Anzahl Heizkreise | 5 |
| EAN | 8016615188899 |
| Hersteller Art-Nr. | 6716E1 |
