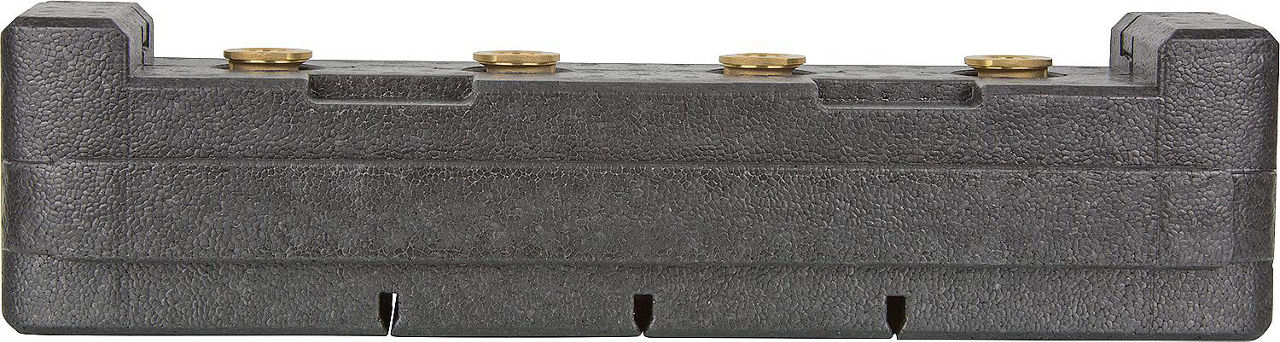

Modulverteiler DN25(1") 2-fach, bis zu 3 Heizkreise anschließbar
PAW
406,87 €
Produktnummer:
HT-3218833552
Produktinformationen "Modulverteiler DN25(1") 2-fach, bis zu 3 Heizkreise anschließbar"
modular aufgebaut
- komplett vormontiert
- Mehrfachanschluss Kessel möglich, für größere Leistungen
Technische Daten
- Druck: max. 5 bar
- Temperatur: max. 110°C
- Armaturen: Messing
- Dichtungen: EPDM/NBR
- Isolierung nach EnEV: EPP-Halbschalen
- Achsabstand: 125 mm
für Leistungen bis 80 kW (je Kesselanschluss)
- extrem widerstandsarm, freier Durchgang (Ø = 36 mm)
- Kvs-Wert: 12,5
Anschlüsse
- für Heizkreise (oben): DN25 (1") Flansch für DN40 (1 1/2") Mutter
- für Kessel (unten, Vor- und Rücklauf): DN40 (1 1/2") AG oder DN25 (1") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen
- seitlich: 2x DN20 (3/4") IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß
Abmessungen
- Einbauhöhe: 100 mm
- Höhe Isolierung: 128 mm
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Anzahl der Gruppen | 2 |
| Achsabstand Gruppen [mm] | 125 |
| Anschluss Gruppen | Flanschstutzen |
| Nenninnendurchmesser Gruppen | DN 25 (1") |
| Achsabstand Vorlauf/Rücklauf [mm] | 125 |
| Anschluss Zentralheizung | Innengewinde |
| Nenninnendurchmesser Zentralheizung | DN 25 (1") |
| Max. Durchsatz [m³/h] | 12.5 |
| Vor- und Rücklauf thermisch getrennt | Nein |
| Mit hydraulischer Weiche | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Wärmedämmung | Ja |
| Mit Entlüftung | Nein |
| Mit Wandbefestigungsbügel | Nein |
| Mit Entleerventil | Nein |
| Material | Messing |
| Oberflächenschutz | unbehandelt |
| Max. Betriebsdruck [bar] | 5 |
| Max. Betriebstemperatur [°C] | 110 |
| Breite [mm] | 580 |
| Höhe [mm] | 128 |
| Typ | MV2 (2-fach) |
| Anschlussmöglichkeit | bis zu 3 Heizkreise |
| Breite (inkl. Isolierung) | 580 mm |
| Hersteller Art-Nr. | 34123 |
| Marke | PAW |
