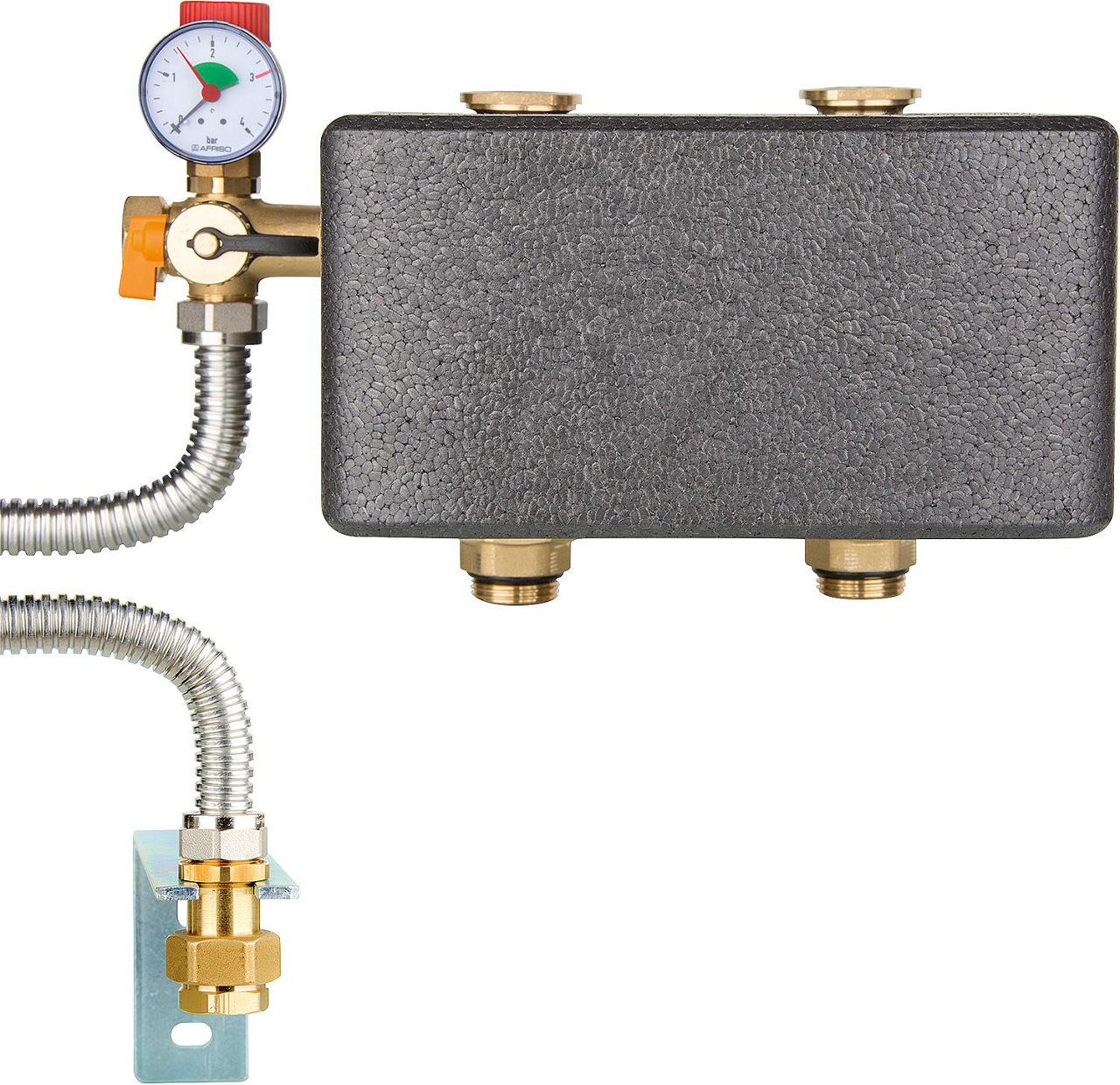

Systemtrennung HeatBloc DN25 2x1"AG - 2xF1", 3bar, Si-Grp MAG-Anschluss, 17kW
PAW
351,97 €
Produktnummer:
HT-3218798952
Produktinformationen "Systemtrennung HeatBloc DN25 2x1"AG - 2xF1", 3bar, Si-Grp MAG-Anschluss, 17kW"
Systemtrennung:Die Systemtrennung wird für Heizkreise eingesetzt, die vom Primärkreislauf entkoppelt sein müssen. Der Wärmetauscher sorgt für eine optimale Wärmeübertragung vom Primärkreis zum Sekundärkreis.
Einsatzgebiet:Für Anlagen mit Sauerstoffeintrag, wie z.B. Fußboden- oder Wandheizungen mit diffusionsoffenen Kunststoffrohren, offenen Expansionsgefäßen oder intermittierendem Sauerstoffeintrag (z.B. neues stetiges Nachfüllen) und zur Trennung / Absicherung des Kesselkreises bei Altanlagen und Kesseltausch. Zur Vervollständigung eines Trennsystems ist eine Erweiterung mit einem gemischten / ungemischten Heat Bloc erforderlich.
Technische Daten:
- Achsabstand: 125 mm
- Betriebsdruck max.: 6 bar
- Betriebstemperatur max.: 110 °C
- Tauchhülse sekundär: für Fühler 6 mm
- Material:
- Armaturen: Messing
- Dichtungen: EPDM
- Isolierung: EPP
- Wärmetauscher:
- Edelstahl 1.4401 (AISI 316)
- Lot: 99,99% Kupfer
Anschlüsse Erzeuger:
- DN 25 (1“) AG/ DN 40 (11/2“) IG( Mutter) auf DN 25 (1“) Flansch
Anschlüsse Verbraucher:
- DN 25 (1“) Flansch
Lieferumfang:
- Systemtrennung und Isolierkörper
- Armaturengruppe inkl. Entleerung, Manometer, Sicherheitsventil 3 bar, MAG Verbindungsset mit Wandhalter
*bei Primär: 60/45°C, Sekundär: 35/45°C
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Achsmaß [mm] | 125 |
| Material | rostfreier Stahl |
| Ausführung | gelötet |
| Leistung [kW] | 0 — 17 |
| Max. Arbeitsdruck [bar] | 6 |
| Anzahl Platten | 16 |
| Anschluss Sekundär | flachdichtend mit ÜWM |
| Ausführung | max.17 KW* (16 Platten) |
| kvs-Wert [m³/h] | 3,3 |
| Hersteller Art-Nr. | 36533 |
| Marke | PAW |
