VC8011ZZ00E Antrieb 3-Wege- Ventil 24 V/50 Hz, mit Kabel 1 m, 3-adrig
Resideo
64,11 €
Produktnummer:
HT-3268581066
Produktinformationen "VC8011ZZ00E Antrieb 3-Wege- Ventil 24 V/50 Hz, mit Kabel 1 m, 3-adrig"

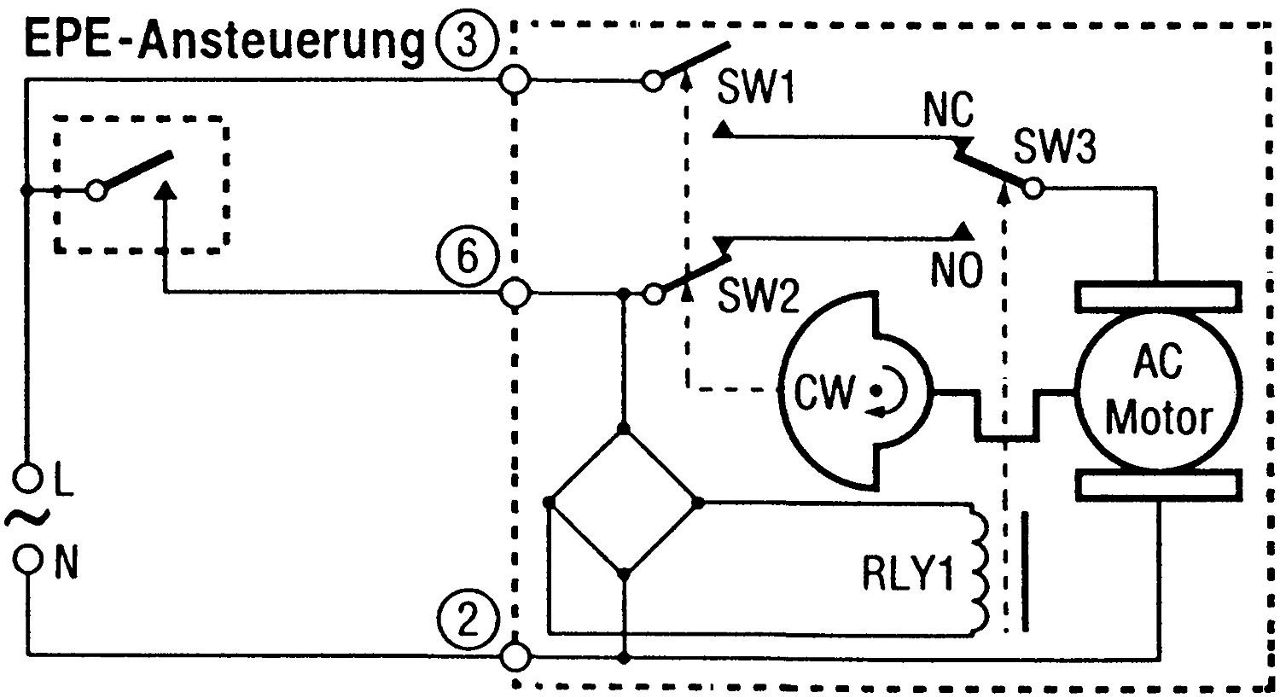

Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.
- Passend für Umschaltventil VC
- Leistungsaufnahme: 4 W
- Schutzklasse: IP40
- Isolierklasse: II
- Einpolig einschaltend
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Netzspannung | 24 V AC |
| Steuersignal | Zweipunkt |
| Art der Regelung | ohne |
| Elektrischer Anschluss | Anschlusskabel |
| Automatische Huberkennung | Nein |
| Arbeitsbereich einstellbar | Nein |
| Handbedienung | Ja |
| Laufzeit [s] | 6 |
| Schutzart (IP) | IP40 |
| Leistungsaufnahme [W] | 4 |
| Umgebungstemperatur [°C] | 0 — 65 |
| Höhe [mm] | 70 |
| Breite [mm] | 94 |
| Tiefe [mm] | 68 |
| Werkstoff des Gehäuses | Kunststoff |
| Typ | VC8011ZZ00E |
| Ausführung | mit Kabel 1 m, 3-adrig |
| Betriebsspannung [V] | 24 V/50 Hz |
| Marke | Resideo |
| Hersteller Art-Nr. | VC8011ZZ00/U |
