WS-Kesselverteiler Typ HV 70-5 5 Heizgr., inkl. Isolierung 1", Stahl geschw.
267,63 €
Produktnummer:
HT-3217863124
Produktinformationen "WS-Kesselverteiler Typ HV 70-5 5 Heizgr., inkl. Isolierung 1", Stahl geschw."
Kesselverteiler
- Kompaktbauweise mit integriertem Vor- und Rücklauf
- Gruppenabgänge nebeneinander liegend
- druckgeprüft und verzinkt
- Betriebsdruck: max. 6 bar
- Vorlauftemperatur: max. 90°C
- Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
- Heizungswasser-Durchsatz: bis 3,3 m³/h
- Leistung bei ∆t=20°C: bis 75 kW
- Vorlaufkammer befindet sich in der Rücklaufkammer
- Kesselanschlüsse unten: DN32 (1 1/4”) AG Nippel
- Gruppenanschlüsse: DN25 (1”) AG Nippel

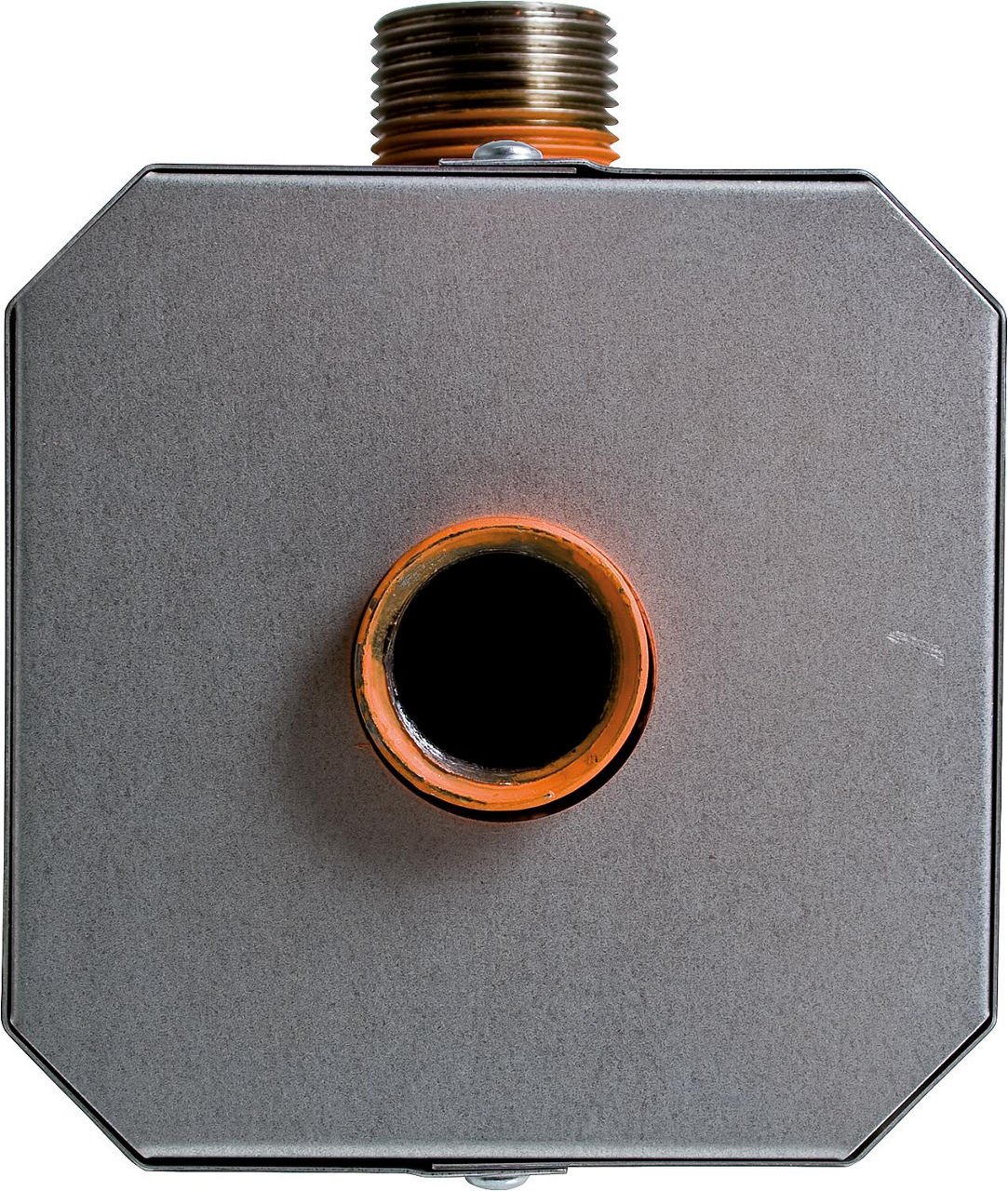

- Seitlicher Anschluss im Vorlauf: DN20 (3/4") IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc.
- Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Typ | HV 70-5 |
| Anzahl der Gruppen | 5 |
| Achsabstand Gruppen [mm] | 125 |
| Anschluss Gruppen | Außengewinde |
| Nenninnendurchmesser Gruppen | DN 25 (1") |
| Achsabstand Vorlauf/Rücklauf [mm] | 125 |
| Anschluss Zentralheizung | Außengewinde |
| Nenninnendurchmesser Zentralheizung | DN 32 (1 1/4") |
| Max. Durchsatz [m³/h] | 3.3 |
| Max. Leistung [kW] | 75 |
| Vor- und Rücklauf thermisch getrennt | Nein |
| Mit hydraulischer Weiche | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Wärmedämmung | Ja |
| Mit Entlüftung | Nein |
| Mit Wandbefestigungsbügel | Nein |
| Mit Entleerventil | Nein |
| Material | Stahl |
| Oberflächenschutz | verzinkt |
| Max. Betriebsdruck [bar] | 6 |
| Max. Betriebstemperatur [°C] | 90 |
| Breite [mm] | 1258 |
| Höhe [mm] | 166 |
| Tiefe [mm] | 114 |
| Anzahl Heizgruppen | 5 |
| L [mm] | 1258 |
| A [mm] | 625 |
