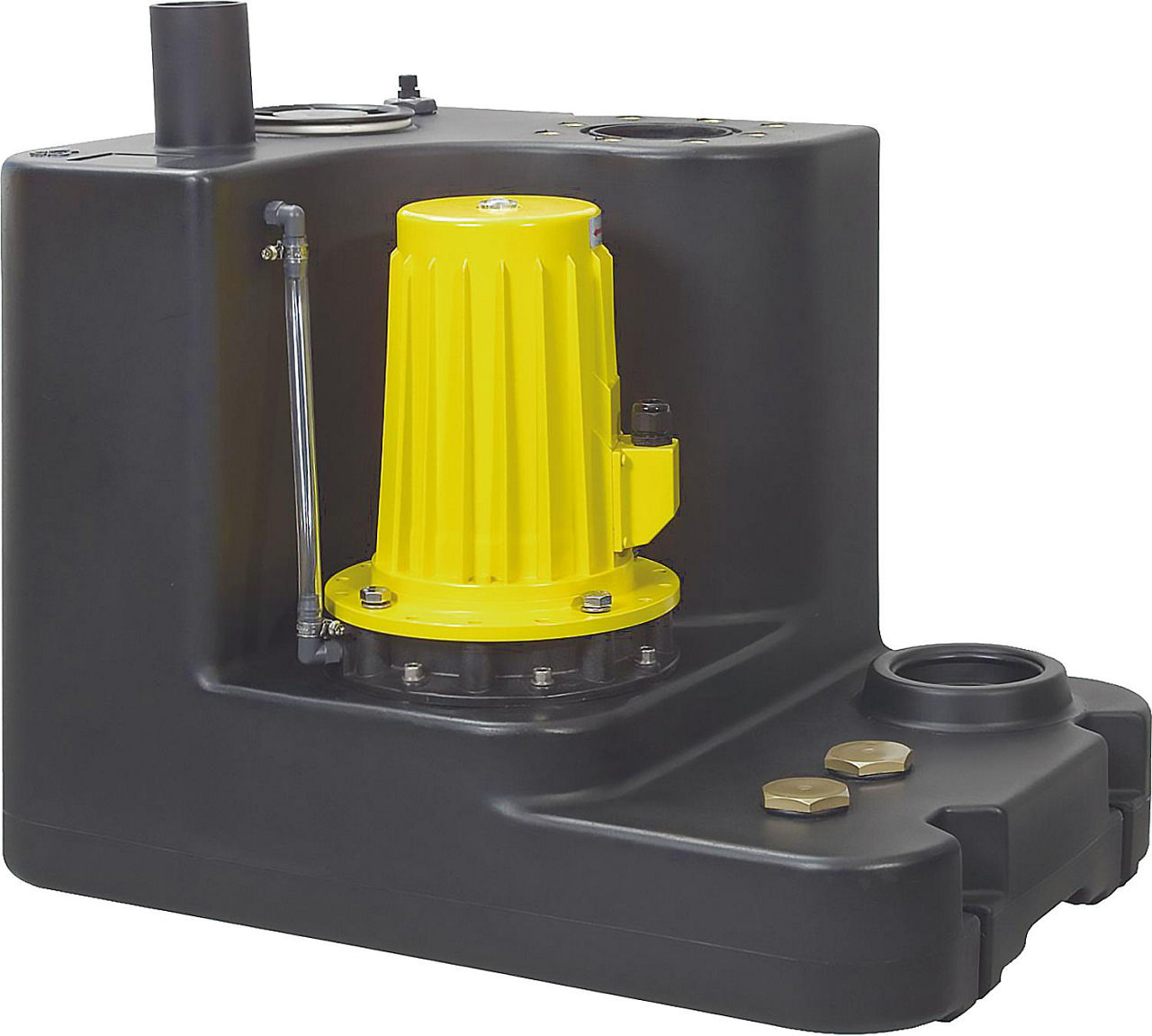

Abwasser-Hebeanlage Boy 3,0 mit Wirbelradpumpe (400 V/ 3,0 KW)
zehnder
3.274,99 €
Produktnummer:
HT-3526370722
Produktinformationen "Abwasser-Hebeanlage Boy 3,0 mit Wirbelradpumpe (400 V/ 3,0 KW)"
Ausführung Einzelanlage:
- Sammelbehälter aus Polyethylen
- Kompaktboy mit 55 l Inhalt und einstellbarem Schaltvolumen von 19 l bis 45 l, je nach verwendeten Zulaufanschlüssen Freistromradpumpe mit hohem Wirkungsgrad und erheblich verringertem Laufgeräusch, Drehstrom oder Wechselstrom
- Boy mit 140 l Inhalt und 70 l Schaltvolumen
- Einzelanlage mit aufgebauter Wirbelradpumpe, mit Drehstrommotor
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang wahlweise DN 80 oder DN 100
- Zulauf für HT-Rohr DN 100, drehbar und höhenverstellbar
- zusätzliche Anschlüsse DN 40 (1 1/2”) für Handmembranpumpe
- Entlüftung DN 65 (ø 75)
- pneumatische Niveausteuerung ZPS 1, potentialfreier Abgang für Sammelstörmeldung und akustischer Alarm
- 3,5m Anschlusskabel zum Motor
- Anlage Boy mit größerem Notstauvolumen
Einsatzgebiete Einzelanlage:
- Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Einfamilienhaus
Ausführung Doppelanlage:
- Sammelbehälter aus Polyethylen
- Kompaktboy Doppel mit 150 l Inhalt und 80 l Schaltvolumen
- Boy Doppel mit 200 l Inhalt und 100 l Schaltvolumen
- Boy Doppelanlage mit aufgebauten Wirbelradpumpen, mit Drehstrommotor
- Kompaktboy Doppelanlage mit aufgebauten Freistromradpumpen
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang DN 100
- Zulauf für HT-Rohr DN 100, drehbar und höhenverstellbar bei Boy Doppel auch DN 150 mit Flanschanschluss (optionales Zubehör erforderlich)
- zusätzliche Anschlüsse DN 40 (1 1/2”) für Handmembranpumpe
- Entlüftung: Kompaktboy DN 65 (ø 75), Boy DN 100 (ø 110)
- pneumatische Niveausteuerung ZPS 2.1, automatisch wechselnder Betrieb, Spitzenlastfunktion und Störumschaltung, potentialfreier Abgang für Sammelstörmeldung und akustischer Alarm
- 3,5 m Anschlusskabel zum Motor
- Anlage Boy Doppel mit größerem Notstauvolumen
Einsatzgebiete Doppelanlage:
- Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, gewerblichen Einrichtungen u.ä.
- Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf.
Lieferumfang: Hebeanlage inkl. Schaltanlage, flexiblen Anschlüssen für Druckleitung DN 100 und Entlüftung, Rückschlagventil und Hosenrohr (nur bei Doppelanlage)
- Speditionssendung
- Direktversand - Rücknahme ausgeschlossen
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Werkstoff des Behälters | Kunststoff |
| Aufstellung hinter dem Toilettenbecken | Nein |
| Behältervolumen [l] | 140 |
| Anzahl Pumpen | 1 |
| Fördermenge max [l/h] | 60000 |
| Max. Förderhöhe [m] | 11 |
| Durchmesser Anschluss Zufuhrseite | DN 100 |
| Anzahl Einlassöffnungen | 2 |
| Durchmesser Anschluss Druckseite | DN 100 |
| Mit Entlüftung | Ja |
| Anschlussspannung | 3 x 400 V |
| Frequenz | 50 Hz |
| Aufgenommene Motorleistung (P1) [W] | 4000 |
| Nennstrom [A] | 6.9 |
| Schutzart (IP) | IP68 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Breite [mm] | 750 |
| Tiefe [mm] | 5000 |
| Höhe [mm] | 620 |
| Alarmfunktion | Ja |
| Alarmausgang | Ja |
| Typ | Boy 3,0 D |
| Förderhöhe H max (m) | 11,0 |
| Hersteller Art-Nr. | 10531 |
| Marke | zehnder |
| Nennleistung [W] | 4000 |
| Spannung [V] | 400 |
| Fördermenge max. [l/h] | 60000 |
