JUMO-Warmluftthermostat WTHc-2280 Fernleitung 350 mm
geeignet für den Einsatz in Warmluftheizungsanlagen nach DIN 4794 und bestehen aus 3 getrennten Mess- und Schaltsystemen mit den Funktionen Temperaturregler TR, Temperaturwächter TW und Sicherheitstemperaturbegrenzer STBDer STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustandarbeiten nach dem Prinzip der FlüssigkeitsausdehnungDie elektrischen Schaltelemente sind MikroschalterTemperaturwächter TW und Sicherheitstemperaturbegrenzer STBÜberschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegeltNach Unterschreitung der Gefahrentemperatur um ca. 10 K kann der Mikroschalter manuell entriegelt werdenSelbstüberwachung beim Sicherheitstemperaturbegrenzer STBBei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB der Druck in der Membrane ab und öffnet bleibend den StromkreisEine Entriegelung ist nicht mehr möglichBei Abkühlung des Fühlers auf eine Temperatur unter -20°C wird der Stromkreis ebenfalls geöffnet, schließt sich jedoch bei Temperaturanstieg wieder selbsttätigSchaltleistung: 10 A/AC 230 VRegelbereich TR: 20-80°CRegelbereich 2 TW: 70-90°CEichpunkt STB: +100°CFühler ø mm: 4Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenFühlerlänge350 mmEAN4053877008866MarkeJUMOHersteller Art-Nr.60002161DokumenteDatenblatt - 1
Kanal-Thermostat JTU-50 -25...+65°C
Kapillar-SystemTÜV-geprüftTechnische Daten: Schaltvermögen: 15 (8) A, 24 –250 V ~, bei 24 V ~ min. 150 mAKontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Umgebungstemperatur: – 15 … + 80 °CSchutzart: IP 40Schutzklasse: IFühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktivmax. Fühlertemperatur: 200 °CFarbe: grauJTU-2 Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794Eigensicherheit / Kälteschutz:Die Geräte sind eigensicher, d. h. bei Verlust des Fühlermediums z. B. durch Fühlerbruch, wird der Brenner abgeschaltetDa Minustemperaturen durch Volumenverringerung des Fühlermediums denselben Effekt erzeugen, werden die Geräte mittels der „Kälteschraube“ so justiert, dass sie erst bei Temperaturen unter – 15 ° C den Brenner abschaltenDie Wiedereinschaltung kann nur manuell bei höheren Temperaturen als ca. – 5 °C mittels der Handrückstelltaste erfolgenÜberhitzungsschutz:Das Gerät schützt vor unkontrollierter Überhitzung, verursacht z. B. durch Wärmestau oder durch schleichenden Kapillarfüllverlust bei nicht sichtbaren Beschädigungen des Fühlers oder des Kapillarrohres etc. Bei Erreichen einer Temperatur von 220 °C schmilzt das Sicherheitslot im Fühler und das Gerät schaltet, durch Verlust des Füllmediums, den Brenner zur sicheren Seite hin ab Der Brenner ist nicht wiedereinschaltbarDas Gerät ist dann unbrauchbar und dient als Nachweis der vorhanden gewesenen Übertemperatur von mindestens 220 °CVersandinformationen:Rücknahme ausgeschlossenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJTU-50Schaltdifferenz1,5 KEinstellbereich [°C]-20 — 65Kapillarlänge mm350Ausstattung-Max. Betriebstemperatur [°C]80Ausführung des SensorsKapillarfühlerGeeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]24 — 230Max. Kontaktbelastung [A]15Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP40Temperaturbereich-25 bis +65°CEAN4050528030672Hersteller Art-Nr.E6100000MarkealreDokumenteDatenblatt - 1

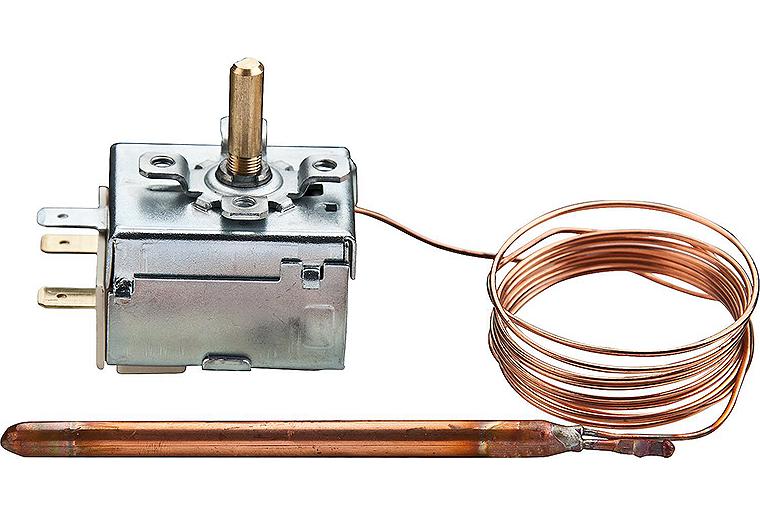

Kapillar-Thermostat GT 0-90°C 1000mm
Mit KapillarleitungEinstellbereich: 0...90°CFühlerelement: ø 6,5 x 95 mmGehäuseschutzart: IP 40Kontaktbelastung Wechsler: 2,5 (4) A, 230 V ACTechnische Daten:Arbeitsbereich: 0/90°CSchaltdifferenz: 5K ± 1KKapillarlänge: 1000/2000 mmFühlerelement: ø = 6,5 x 73 mmGehäuse: Grundplatte aus StahlblechOberteil aus KunststoffGehäuseschutzart: IP 40Kontaktbelastung: 16 (4) A 250 V ACFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Kapillar-Thermostat GT 0-90°C 2000mm
Mit KapillarleitungEinstellbereich: 0...90°CFühlerelement: ø 6,5 x 95 mmGehäuseschutzart: IP 40Kontaktbelastung Wechsler: 2,5 (4) A, 230 V ACFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 90Kapilarrohrlänge [mm]2000Ausführung des SensorsKapillarfühlerFühlerdurchmesser [mm]6.5Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinMax. Kontaktbelastung [A]2.5Schutzart (IP)IP40Kapillarlänge m2,0 PVC-ummanteltMarkeIMITDokumenteDatenblatt - 1

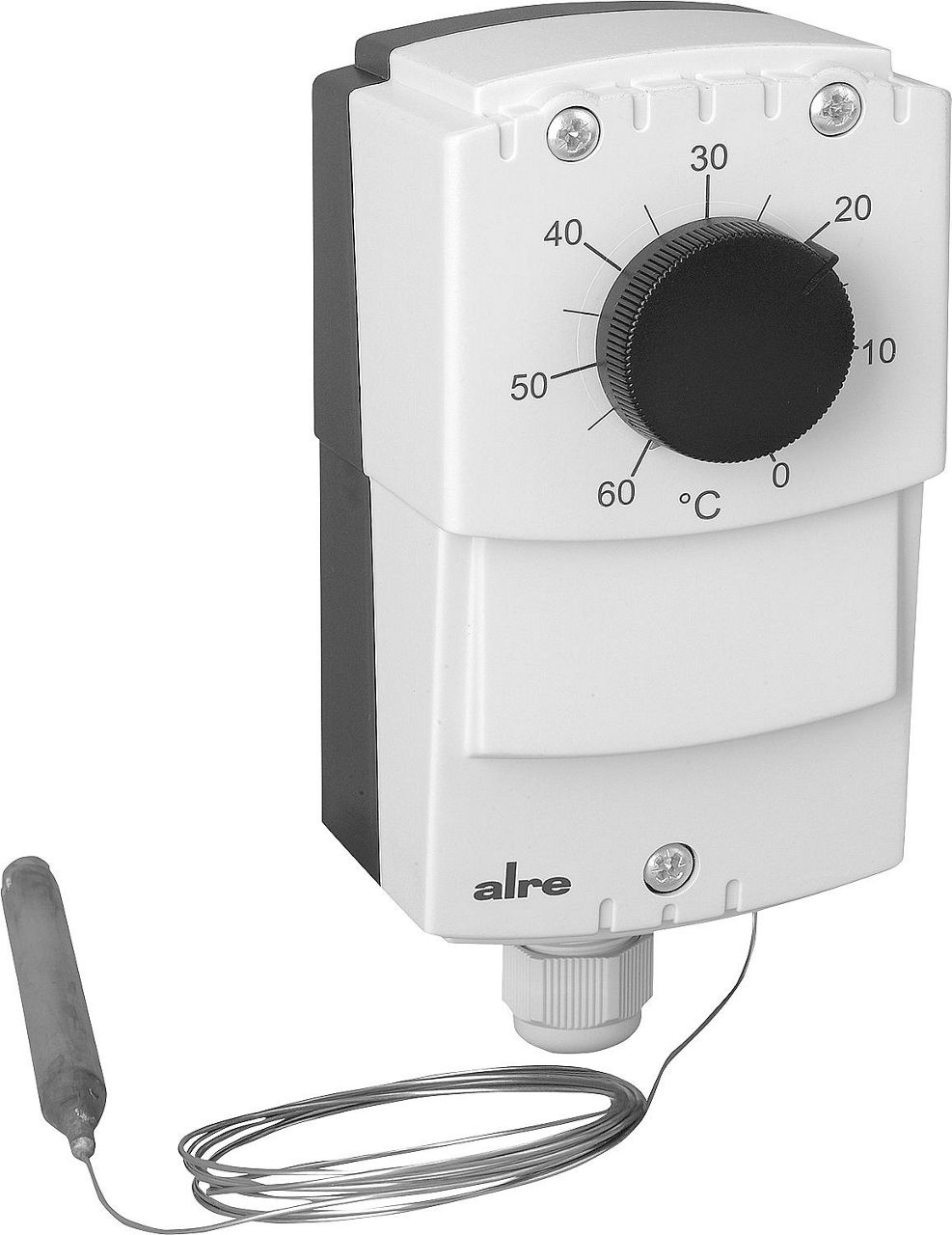

Kapillar-Thermostat JET-1 JET-120XG Außeneinstellung 0...60°C
Technische Daten:Schaltvermögen: 15 (8) A, 24–250 V~, bei 24 V~ min. 150 mA Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Umgebungstemperatur: –20 bis +55 °CSchaltdifferenz einstellbar: 2...20 KSchutzart: IP 65 Schutzklasse: I Fühler: Bulbe aus Cu und Kapillare aus V2A Kapillarlänge: 4,5 mFühler-Abmessung (a x l): 9,6 x 122 mm max. Fühlertemperatur: Skalenendwert +15%Farbe: grau (Unterteil RAL 7016, Oberteil RAL 7035)Anwendung: Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger MedienBesonders geeignet für WandmontageBei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwendenTauchhülsen oder Schutzwendel nicht im LieferumfangFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 60Max. Betriebstemperatur [°C]55Ausführung des SensorsKapillarfühlerFühlerdurchmesser [mm]9.6Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]24 — 250Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP65TypJET-120XGRegelbereich0...60°CTemperatureinstellungAußeneinstellung über ReglerEAN4050528046826Hersteller Art-Nr.JA041101MarkealreDokumenteDatenblatt - 1
Kapillar-Thermostat JET-1 JET-130XG Außeneinstellung 40...100°C
Technische Daten:Schaltvermögen: 15 (8) A, 24–250 V~, bei 24 V~ min. 150 mA Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Umgebungstemperatur: –20 bis +55 °CSchaltdifferenz einstellbar: 2...20 KSchutzart: IP 65 Schutzklasse: I Fühler: Bulbe aus Cu und Kapillare aus V2A Kapillarlänge: 4,5 mFühler-Abmessung (a x l): 9,6 x 122 mm max. Fühlertemperatur: Skalenendwert +15%Farbe: grau (Unterteil RAL 7016, Oberteil RAL 7035)Anwendung: Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger MedienBesonders geeignet für WandmontageBei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwendenTauchhülsen oder Schutzwendel nicht im LieferumfangFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]40 — 100Max. Betriebstemperatur [°C]55Ausführung des SensorsKapillarfühlerFühlerdurchmesser [mm]9.6Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]24 — 250Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP65Regelbereich40...100°CTemperatureinstellungAußeneinstellung über ReglerTypJET-130XGEAN4050528046864Hersteller Art-Nr.JA042101MarkealreDokumenteDatenblatt - 1

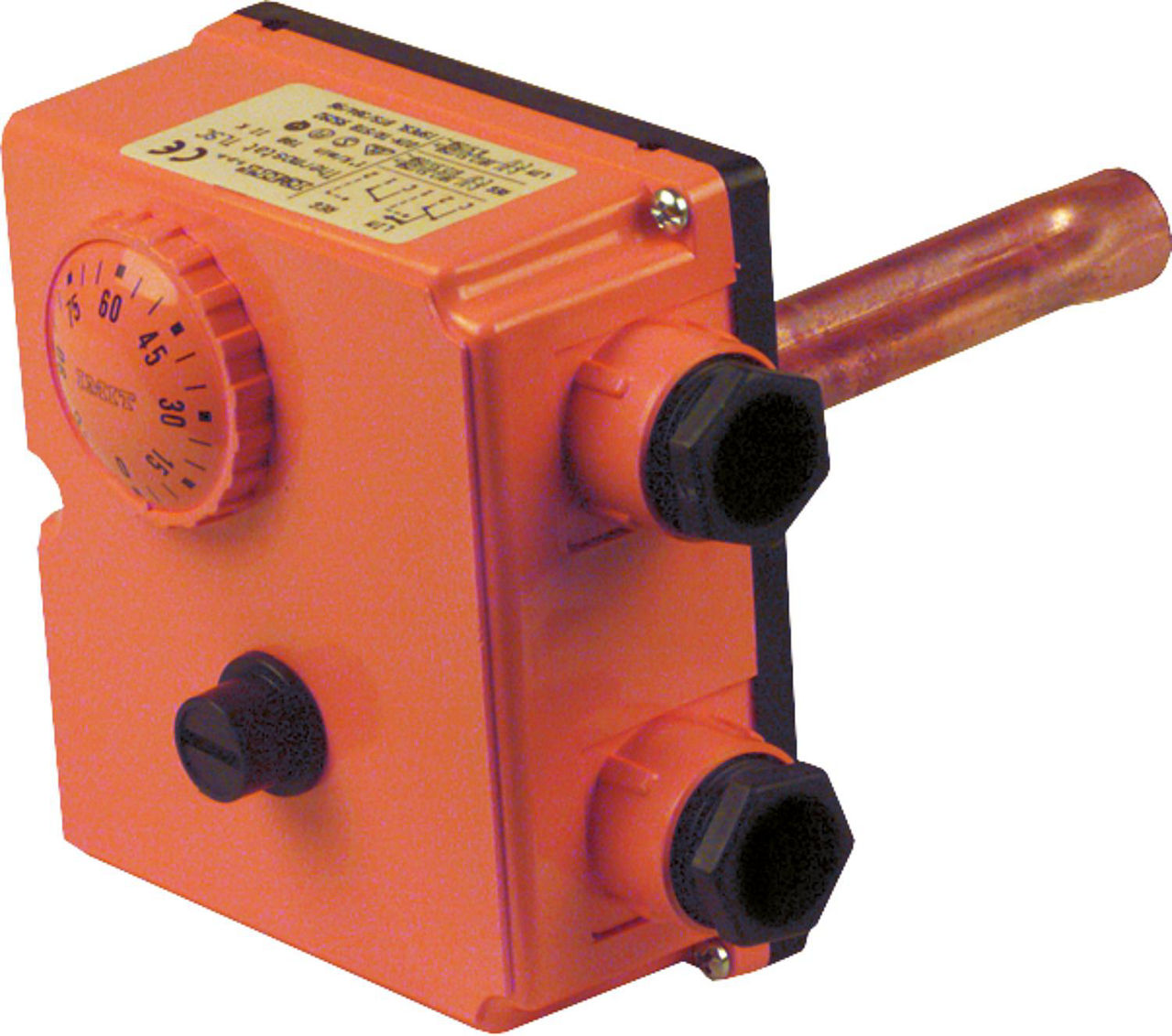

Kesseldoppelthermostat TRB 100
Mit 1 x Temperaturregler und 1 x Sicherheitstemperaturwächter Temperaturregler: 0-90°C Umschalter: 10 A, 230V STB-TRB 100: 100°C Wechsler: 15 A, 230V Tauchhülse: DN 15 (1/2“) verchromt: 100 / 150 mm langFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypTRB 100Länge [mm]100Einstellbereich [°C]0 — 90Ansprechtemperatur [°C]100Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerJaSpannung [V]230Max. Kontaktbelastung [A]10Schutzart (IP)IP40MarkeIMITDokumenteDatenblatt - 1

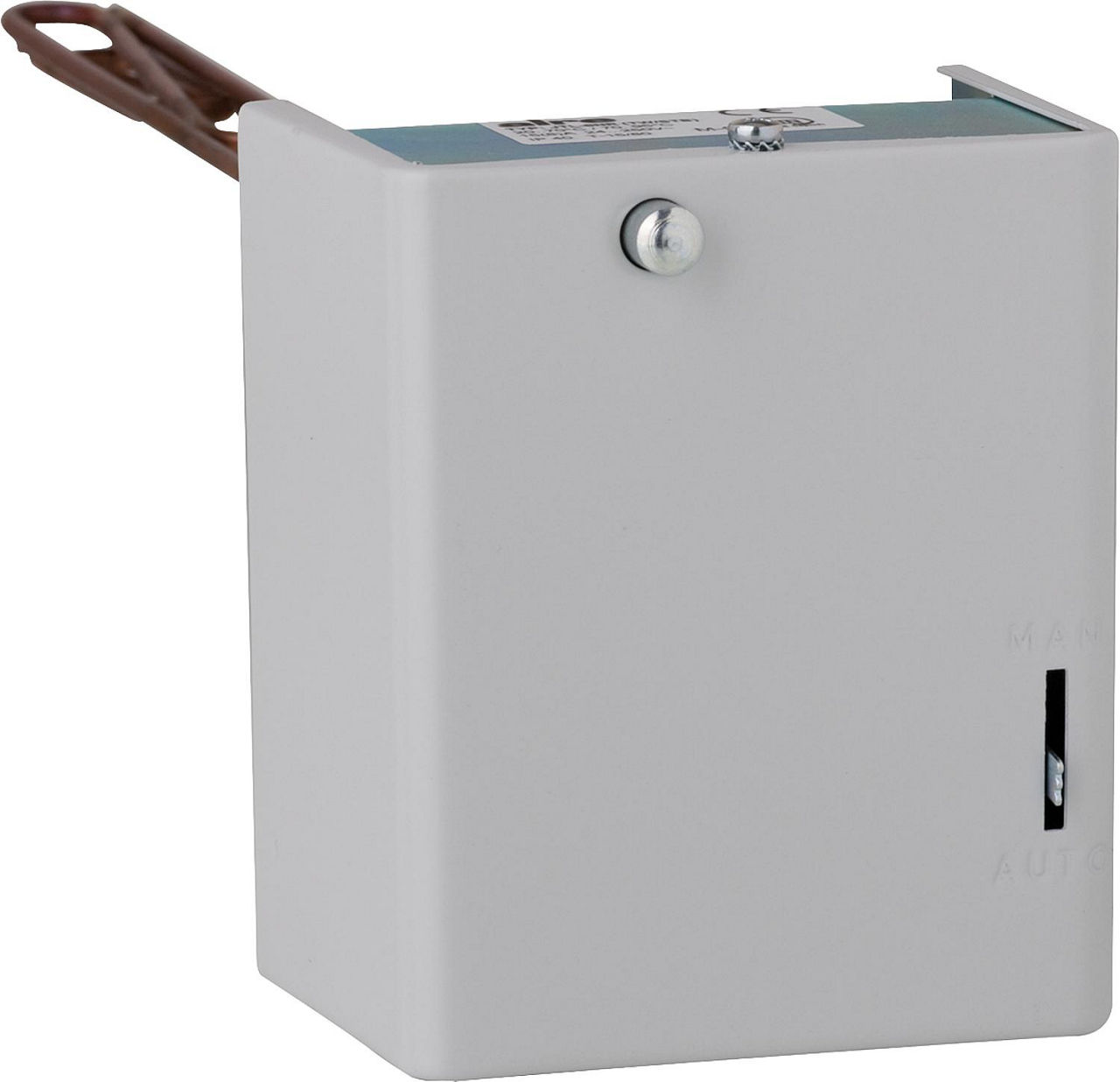

Kombinations-Warmluft-Regler JTL-8 NR !!! einzeln !!!
Kapillar-System Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794Technische Daten:Schaltvermögen: 15 (8) A, 24–250 V~, bei 24 V~ min. 150 mASchaltdifferenz Ventilator: einstellbar 8...30 KRegelbereich Ventilator: 20...70°C Regelbereich Brenner: 70...100°C, JTL-2...8 70...95°C, JTL-8 NR...17 NRAbschalttemperatur STB: 100°C (+0/-10 K), Außen-Handrückstellung (gilt für Typen JTL–…NR)Kontakt: 2 bzw. 3 Mikroschalter als potentialfreie Wechselkontakte (Umschalter)Schutzart: IP 40Schutzklasse: IUmgebungstemperatur: –15 … +80°CFühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktivmax. Fühlertemperatur: 200°CFarbe: grauAnwendung:Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und KlimaanlagenÜberhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und GasbetriebMit dem Schalter „MAN – AUTO“ kann der Ventilator im Sommer zum Lüften verwendet werdenTyp … NR: Temperaturgesteuerte Ventilatorregelung, Brennerüberwachung und Sicherheits- temperaturbegrenzer, 3 FunktionenJTL-8 ersetzt JTL-4 und JTL-8 NR ersetzt JTL-4 NRFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJTL-8 NRSchaltdifferenz Brenner8 KEinstellbereich [°C]20 — 70Kapillarlänge mm350AusstattungEigensicherheit / Kälte- und ÜberhitzungsschutzMax. Betriebstemperatur [°C]80Kapilarrohrlänge [mm]350Ausführung des SensorsKapillarfühlerGeeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerJaSpannung [V]24 — 230Max. Kontaktbelastung [A]15Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP40AusführungTemperaturwächter/ Sicherheitstemp.-BegrenzerEAN4050528030955Hersteller Art-Nr.E6120038MarkealreDokumenteDatenblatt - 1
Luft-u. Lufterhitzer-Thermostat JTL-8 !!! einzeln !!!
Kapillar-System Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794Technische Daten:Schaltvermögen: 15 (8) A, 24–250 V~, bei 24 V~ min. 150 mASchaltdifferenz Ventilator: einstellbar 8...30 KRegelbereich Ventilator: 20...70°C Regelbereich Brenner: 70...100°C, JTL-2...8 70...95°C, JTL-8 NR...17 NRAbschalttemperatur STB: 100°C (+0/-10 K), Außen-Handrückstellung (gilt für Typen JTL–…NR)Kontakt: 2 bzw. 3 Mikroschalter als potentialfreie Wechselkontakte (Umschalter)Schutzart: IP 40Schutzklasse: IUmgebungstemperatur: –15 … +80°CFühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktivmax. Fühlertemperatur: 200°CFarbe: grauAnwendung:Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und KlimaanlagenÜberhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und GasbetriebMit dem Schalter „MAN – AUTO“ kann der Ventilator im Sommer zum Lüften verwendet werdenTyp … NR: Temperaturgesteuerte Ventilatorregelung, Brennerüberwachung und Sicherheits- temperaturbegrenzer, 3 FunktionenJTL-8 ersetzt JTL-4 und JTL-8 NR ersetzt JTL-4 NRFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJTL-8Schaltdifferenz BrennerAußen-Handrückstellg.Einstellbereich [°C]20 — 70Kapillarlänge mm350Reg.-Nr.*STB 65801Max. Betriebstemperatur [°C]80Kapilarrohrlänge [mm]350Ausführung des SensorsKapillarfühlerGeeignet als WächterNeinGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerJaSpannung [V]24 — 230Max. Kontaktbelastung [A]15Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP40AusstattungEigensicherheit / Kälte- und ÜberhitzungsschutzAusführungSicherheitstemp.-Begrenzer (STB)EAN4050528030818Hersteller Art-Nr.E6110049MarkealreDokumenteDatenblatt - 1

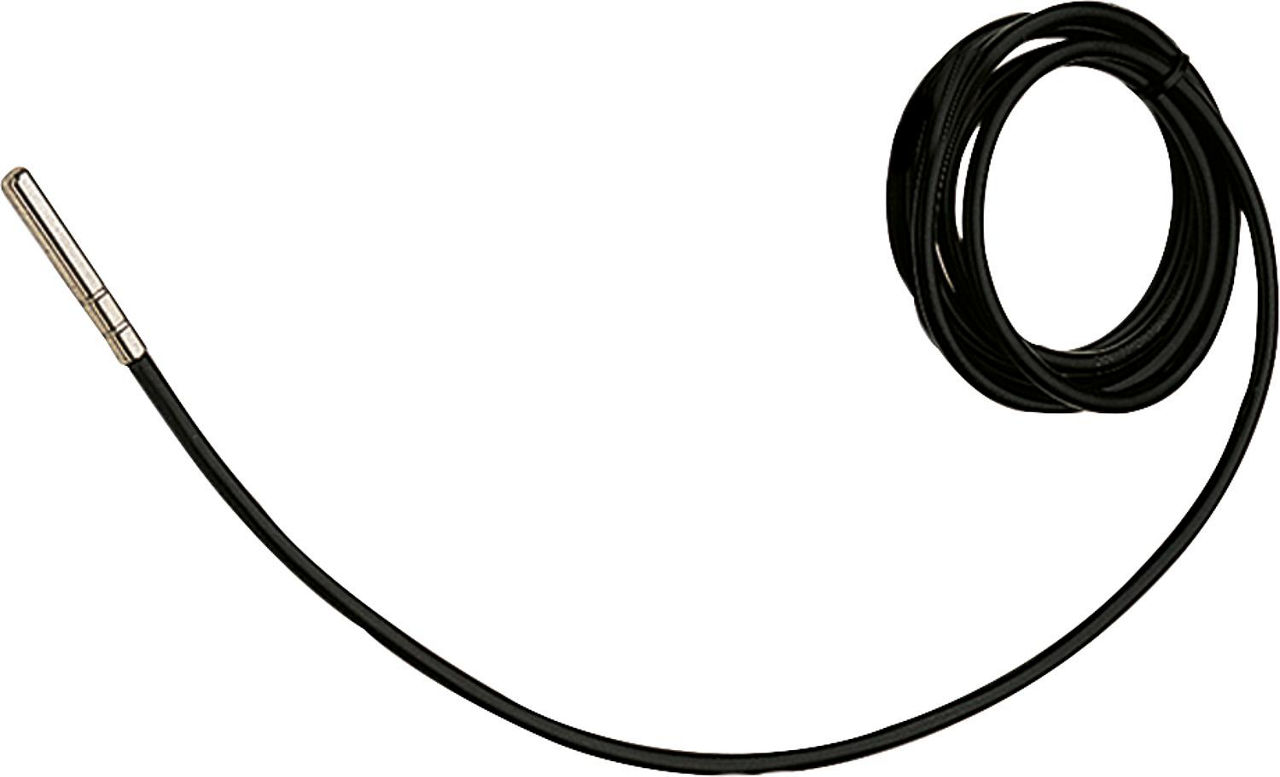

NTC - Fühler Temperaturbereich: -50 bis 150°C Fühlerhülse 6 mm
Temperaturbereich: -50...150 °CFühlerhülse 6x40 mm Edelstahl AISI 304 1,5 m Silikonkabel Technische DatenAusführungNTC FühlerEAN4017254145575MarkeEBERLEDrahtlosNeinFestes Kabel am SensorNeinExplosionsgeschütztNeinHersteller Art-Nr.886030081500

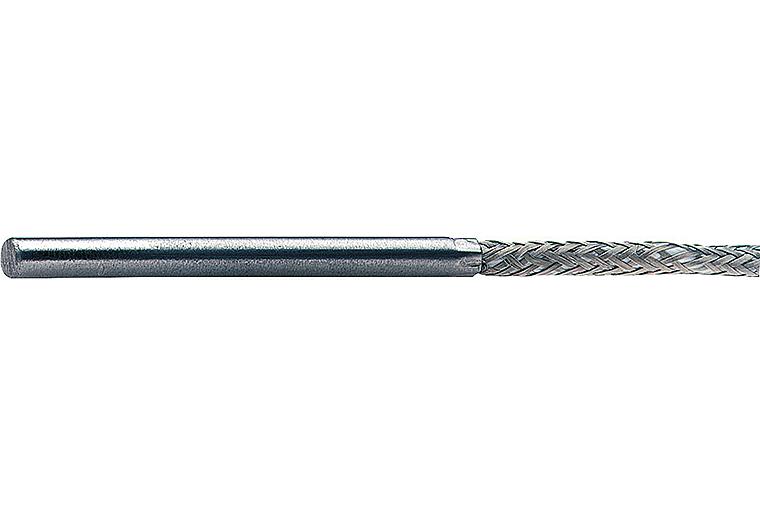

PT 100-Fühler Temperaturbereich:-100 bis +450°C Fühlerhülse 6 mm
Kabellänge: 2 mTemperaturbereich: -100 °C... +450 °CFühlerhülse: ø 6 mm
PTC - Fühler Temperaturbereich: -50 bis 150°C Fühlerhülse 6 mm
Temperaturbereich: -50...150 °CFühlerhülse 6x40 mm Edelstahl AISI 304 1,5 m Silikonkabel Technische DatenAusführungPTC FühlerEAN4017254145551MarkeEBERLEDrahtlosNeinFestes Kabel am SensorNeinExplosionsgeschütztNeinHersteller Art-Nr.886030071500

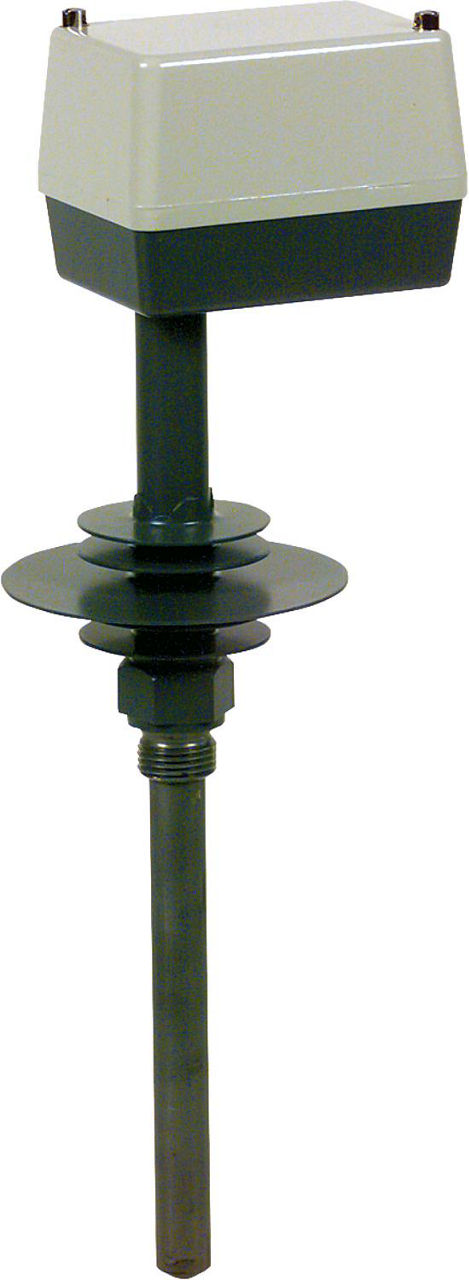

Rauchgas-Thermostat STM-RW-2 +20...+400°C Tauchrohrlänge 150 mm
TÜV - geprüft nach DIN 3440, Schutzart IP 54zur Rauchgastemperatur-Überwachung von Festbrennstoff-Kesseln bei bivalentem Betrieb mit Ölheiz-Kesselnarbeitet nach dem Prinzip der Stabausdehnung Das Tauchrohr und ein darin angeordneter Metallstab haben unterschiedliche Ausdehnungskoeffizienten, so dass sich zwischen ihnen eine temperaturabhängige Längendifferenz einstelltSie wirken über eine Übersetzungsmechanik auf einen Mikroschalter, der oberhalb einer eingestellten Grenzwerttemperatur betätigt wirdNach Abkühlung des Tauchrohres um ca. 10-30 K wird der Mikroschalter zurückgesetztBei Tauchrohrbruch wird der Stromkreis bleibend geöffnetSTM-RW-2 und STM-RW-2/OSSTM: Stab-Thermostat mit MikroschalterRW: Abgas-Temperaturwächter (ATW) mit Umschaltkontaktmit innenliegender SkalaTauchrohrlänge: 150 mmGehäuse: Alu-Druckguss, mit plombierbaren SchraubenAnschluss: DN 15 (G 1/2“), StahlSollwerteinstellung: an der Sollwertspindel über innenliegender Skala einstellbar.Schaltelement Typ STM-RW-2: 1 poliger Mikroschalter mit UmschaltkontaktSchaltelement Typ STM-RW-2/OS: Mikroschalter mit 2 getrennten Stromkreisen, 1 x Öffner, 1 x SchließerGebrauchslage: beliebig einsetzbarSchutzart: IP 54Grenzwertbereich: +40°C bis +120°C werkseitig eingestellt bei +100°CSchaltpunktgenauigkeit: 0 bis - +10 Kmax. Schaltleistung: AC 10 (2) A, 250 V, cos. = 1 (0,6) , DC 0,25 A, 250 VSchaltdifferenz: STM-RW-2: 10-18 K, STM-RW-2/OS: 10-30 KZeitkonstante: Rauchgas: ca. 45 sec. mittlerer UmgebungstemperatureinflussSchaltpunktverschiebung bezogen auf die Abweichung: von + 22°C ~ 0,07 K/Kzul. Umgebungstemp. am Fühler: + 700°Czul. Umgebungstemp.am Schaltkopf: + 80°Czul. Lagertemp.: max. +80°C, min. -50°COS: wie STM-2/RW mit Mikroschalter und 2 getrennten Stromkreisen, 1 x Öffner, 1 x SchließerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypSTM-2/RWSchaltdifferenz10-18KEinstellbereich [°C]20 — 400Schaltelement1 polig/UmschalterRegelbereich+20 - +400°CAusführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]24 — 250Max. Kontaktbelastung [A]10Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP54MarkeJUMOEAN4053877007180Hersteller Art-Nr.60001115DokumenteDatenblatt - 1
Rauchgas-Thermostat STM-RW-2 +40...+120°C Tauchrohrlänge 150 mm
TÜV - geprüft nach DIN 3440, Schutzart IP 54zur Rauchgastemperatur-Überwachung von Festbrennstoff-Kesseln bei bivalentem Betrieb mit Ölheiz-Kesselnarbeitet nach dem Prinzip der Stabausdehnung Das Tauchrohr und ein darin angeordneter Metallstab haben unterschiedliche Ausdehnungskoeffizienten, so dass sich zwischen ihnen eine temperaturabhängige Längendifferenz einstelltSie wirken über eine Übersetzungsmechanik auf einen Mikroschalter, der oberhalb einer eingestellten Grenzwerttemperatur betätigt wirdNach Abkühlung des Tauchrohres um ca. 10-30 K wird der Mikroschalter zurückgesetztBei Tauchrohrbruch wird der Stromkreis bleibend geöffnetSTM-RW-2 und STM-RW-2/OSSTM: Stab-Thermostat mit MikroschalterRW: Abgas-Temperaturwächter (ATW) mit Umschaltkontaktmit innenliegender SkalaTauchrohrlänge: 150 mmGehäuse: Alu-Druckguss, mit plombierbaren SchraubenAnschluss: DN 15 (G 1/2“), StahlSollwerteinstellung: an der Sollwertspindel über innenliegender Skala einstellbar.Schaltelement Typ STM-RW-2: 1 poliger Mikroschalter mit UmschaltkontaktSchaltelement Typ STM-RW-2/OS: Mikroschalter mit 2 getrennten Stromkreisen, 1 x Öffner, 1 x SchließerGebrauchslage: beliebig einsetzbarSchutzart: IP 54Grenzwertbereich: +40°C bis +120°C werkseitig eingestellt bei +100°CSchaltpunktgenauigkeit: 0 bis - +10 Kmax. Schaltleistung: AC 10 (2) A, 250 V, cos. = 1 (0,6) , DC 0,25 A, 250 VSchaltdifferenz: STM-RW-2: 10-18 K, STM-RW-2/OS: 10-30 KZeitkonstante: Rauchgas: ca. 45 sec. mittlerer UmgebungstemperatureinflussSchaltpunktverschiebung bezogen auf die Abweichung: von + 22°C ~ 0,07 K/Kzul. Umgebungstemp. am Fühler: + 700°Czul. Umgebungstemp.am Schaltkopf: + 80°Czul. Lagertemp.: max. +80°C, min. -50°COS: wie STM-2/RW mit Mikroschalter und 2 getrennten Stromkreisen, 1 x Öffner, 1 x SchließerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypSTM-2/RWSchaltdifferenz10-18KEinstellbereich [°C]40 — 120Schaltelement1 polig/UmschalterRegelbereich+40 - +120°CAusführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]24 — 250Max. Kontaktbelastung [A]10Ausführung des elektrischen AnschlussesSchraubanschlussSchutzart (IP)IP54MarkeJUMOEAN4053877007173Hersteller Art-Nr.60000903DokumenteDatenblatt - 1

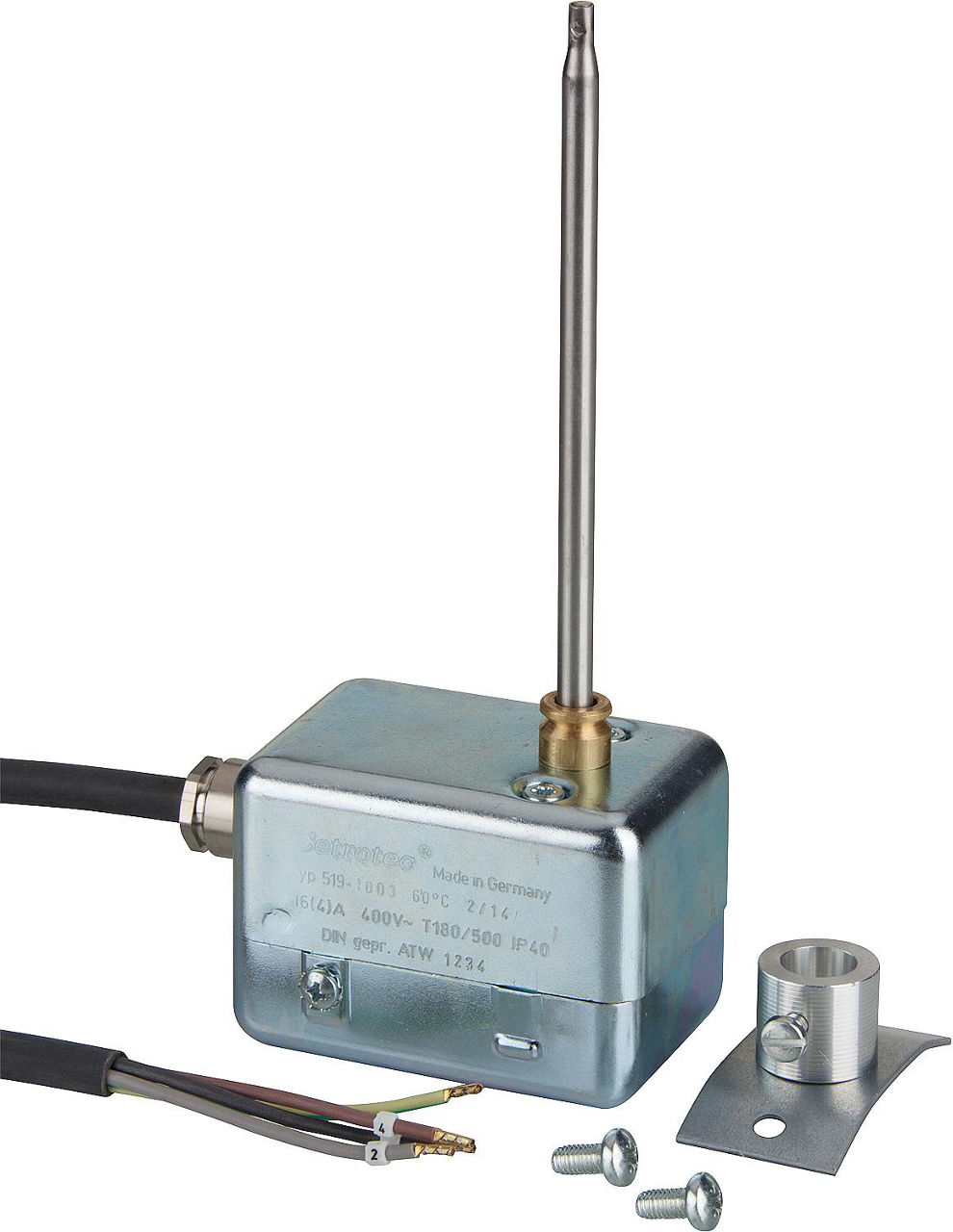

Rauchgas-Thermostat WS 519 Schaltpunkt 50°C
Einstufiger, fest eingestellter Abgastemperaurwächter im SchutzgehäuseKomplett verdrahtet mit 2 Metern temperaturbeständiger ZuleitungHochtemperaturbeständig durch Metall und Keramikwerkstoffe zur direkten Montage am Rauchrohr TÜV- geprüft mit Prüfnummer, zugelassen zum Einsatz in wärmetechnischen AnlagenKomplett mit Montagematerial und ausführlicher Betriebs- und MontageanleitungEigensichere Bauart, wartungsfrei, energiesparend, da ohne äußere HilfsenergieTechnische Daten:Wechselkontakt, Schaltleistung 16(4) A 400V bei cos = 1(0,6)Zul. Umgebungstemperatur: max. 180° C am SchaltgehäuseMedium Temperatur: 0...500° CSchaltdifferenz: ca.15 KEdelstahlfühler: Länge 120mm, Eintauchtiefe mindestens 105mmZeitkonstante: < 45 SekundenEinbaulage: beliebigLagertemperatur: -15° C...50° CSchutzart gem. DIN EN 60529: IP 40Bauart des Schalters: FedersprungschalterAnwendung:Bivalenter Betrieb mit Gas- oder Ölheizung, um diese zu verriegeln, wenn der Feststoffkessel in Betrieb ist Überwachungsaufgaben, um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brenntATW DIN EN 14597:2012-09Falls Sie weitere Informationen wie Zertifikate zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnsprechtemperatur [°C]50Ausführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]230 — 400Max. Kontaktbelastung [A]16Schutzart (IP)IP40Ausführung50ºCDokumenteZertifikat - 1
Rauchgas-Thermostat WS 519 Schaltpunkt 60°C
Einstufiger, fest eingestellter Abgastemperaurwächter im SchutzgehäuseKomplett verdrahtet mit 2 Metern temperaturbeständiger ZuleitungHochtemperaturbeständig durch Metall und Keramikwerkstoffe zur direkten Montage am Rauchrohr TÜV- geprüft mit Prüfnummer, zugelassen zum Einsatz in wärmetechnischen AnlagenKomplett mit Montagematerial und ausführlicher Betriebs- und MontageanleitungEigensichere Bauart, wartungsfrei, energiesparend, da ohne äußere HilfsenergieTechnische Daten:Wechselkontakt, Schaltleistung 16(4) A 400V bei cos = 1(0,6)Zul. Umgebungstemperatur: max. 180° C am SchaltgehäuseMedium Temperatur: 0...500° CSchaltdifferenz: ca.15 KEdelstahlfühler: Länge 120mm, Eintauchtiefe mindestens 105mmZeitkonstante: < 45 SekundenEinbaulage: beliebigLagertemperatur: -15° C...50° CSchutzart gem. DIN EN 60529: IP 40Bauart des Schalters: FedersprungschalterAnwendung:Bivalenter Betrieb mit Gas- oder Ölheizung, um diese zu verriegeln, wenn der Feststoffkessel in Betrieb ist Überwachungsaufgaben, um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brenntATW DIN EN 14597:2012-09Falls Sie weitere Informationen wie Zertifikate zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnsprechtemperatur [°C]60Ausführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]230 — 400Max. Kontaktbelastung [A]16Schutzart (IP)IP40Ausführung60°CDokumenteZertifikat - 1
Rauchgas-Thermostat WS 519 Schaltpunkt 80°C
Einstufiger, fest eingestellter Abgastemperaurwächter im SchutzgehäuseKomplett verdrahtet mit 2 Metern temperaturbeständiger ZuleitungHochtemperaturbeständig durch Metall und Keramikwerkstoffe zur direkten Montage am Rauchrohr TÜV- geprüft mit Prüfnummer, zugelassen zum Einsatz in wärmetechnischen AnlagenKomplett mit Montagematerial und ausführlicher Betriebs- und MontageanleitungEigensichere Bauart, wartungsfrei, energiesparend, da ohne äußere HilfsenergieTechnische Daten:Wechselkontakt, Schaltleistung 16(4) A 400V bei cos = 1(0,6)Zul. Umgebungstemperatur: max. 180° C am SchaltgehäuseMedium Temperatur: 0...500° CSchaltdifferenz: ca.15 KEdelstahlfühler: Länge 120mm, Eintauchtiefe mindestens 105mmZeitkonstante: < 45 SekundenEinbaulage: beliebigLagertemperatur: -15° C...50° CSchutzart gem. DIN EN 60529: IP 40Bauart des Schalters: FedersprungschalterAnwendung:Bivalenter Betrieb mit Gas- oder Ölheizung, um diese zu verriegeln, wenn der Feststoffkessel in Betrieb ist Überwachungsaufgaben, um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brenntATW DIN EN 14597:2012-09Falls Sie weitere Informationen wie Zertifikate zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnsprechtemperatur [°C]80Ausführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]230 — 400Max. Kontaktbelastung [A]16Schutzart (IP)IP40Ausführung80ºCDokumenteZertifikat - 1

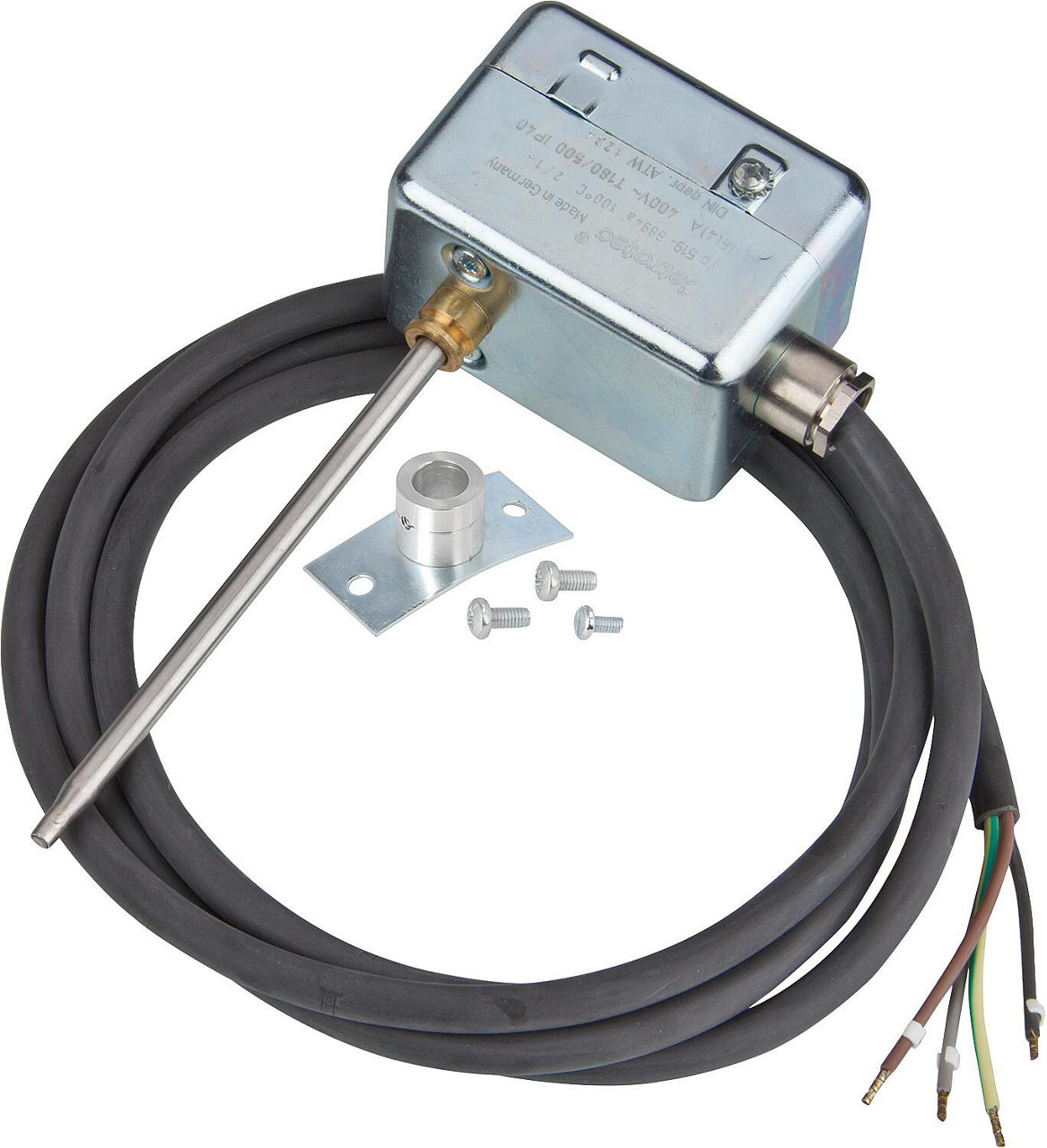

Rauchgas-Thermostat WS 519, Schaltpunkt 100°C
Einstufiger, fest eingestellter Abgastemperaurwächter im SchutzgehäuseKomplett verdrahtet mit 2 Metern temperaturbeständiger ZuleitungHochtemperaturbeständig durch Metall und Keramikwerkstoffe zur direkten Montage am Rauchrohr TÜV- geprüft mit Prüfnummer, zugelassen zum Einsatz in wärmetechnischen AnlagenKomplett mit Montagematerial und ausführlicher Betriebs- und MontageanleitungEigensichere Bauart, wartungsfrei, energiesparend, da ohne äußere HilfsenergieTechnische Daten:Wechselkontakt, Schaltleistung 16(4) A 400V bei cos = 1(0,6)Zul. Umgebungstemperatur: max. 180° C am SchaltgehäuseMedium Temperatur: 0...500° CSchaltdifferenz: ca.15 KEdelstahlfühler: Länge 120mm, Eintauchtiefe mindestens 105mmZeitkonstante: < 45 SekundenEinbaulage: beliebigLagertemperatur: -15° C...50° CSchutzart gem. DIN EN 60529: IP 40Bauart des Schalters: FedersprungschalterAnwendung:Bivalenter Betrieb mit Gas- oder Ölheizung, um diese zu verriegeln, wenn der Feststoffkessel in Betrieb ist Überwachungsaufgaben, um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brenntATW DIN EN 14597:2012-09Falls Sie weitere Informationen wie Datenblätter oder Zertifikate zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnsprechtemperatur [°C]100Ausführung des SensorsBimetallGeeignet als WächterJaGeeignet als 2 PunktreglerNeinGeeignet als BegrenzerNeinSpannung [V]230 — 400Max. Kontaktbelastung [A]16Schutzart (IP)IP40Ausführung100°CDokumenteZertifikat - 1Datenblatt - 1

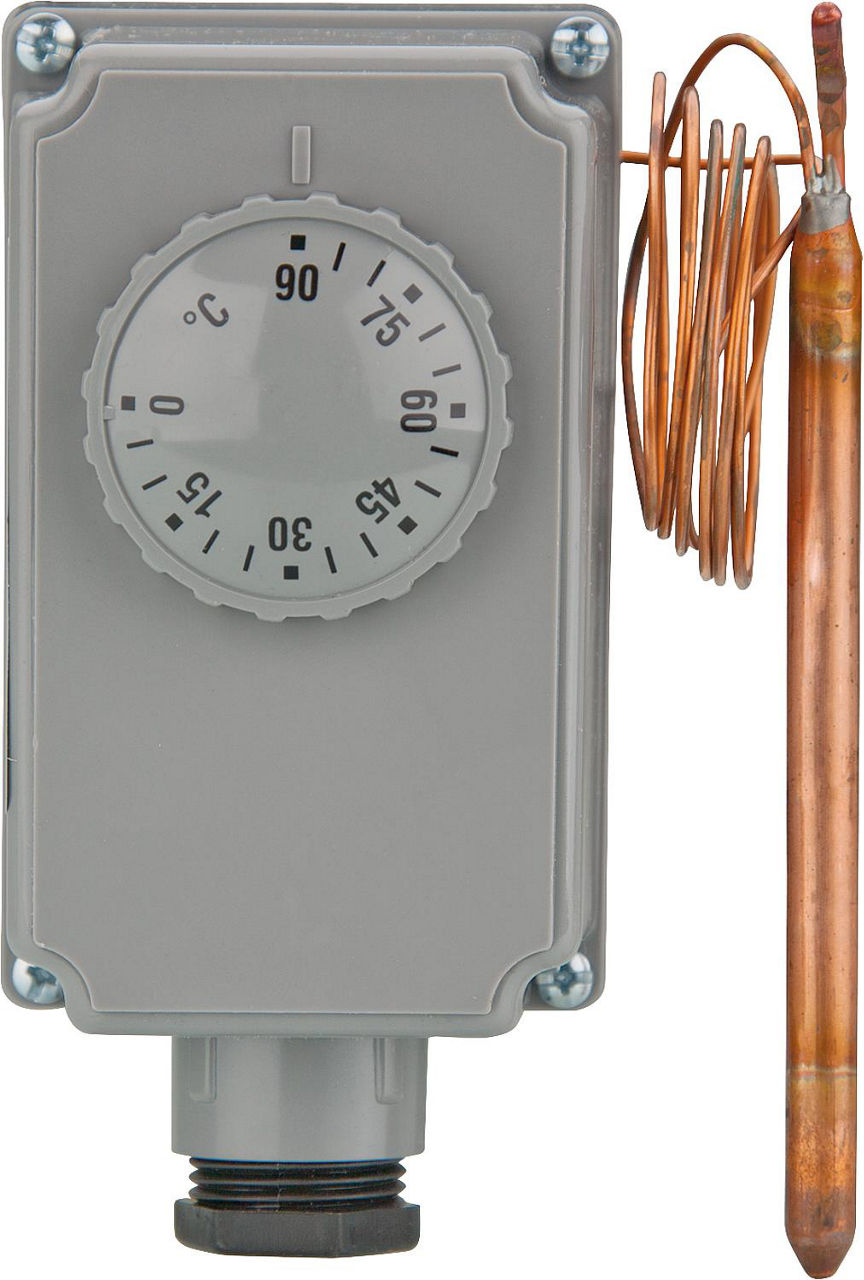

Regelthermostat TR 2
Als Temperaturregler Einstellbereich: 35-90°CUmschalter: 15 (2,5) A 230 VKapillarrohr: 1500 mm langFühler-ø: 6,5 x 95 mmInkl. 2 SchraubenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

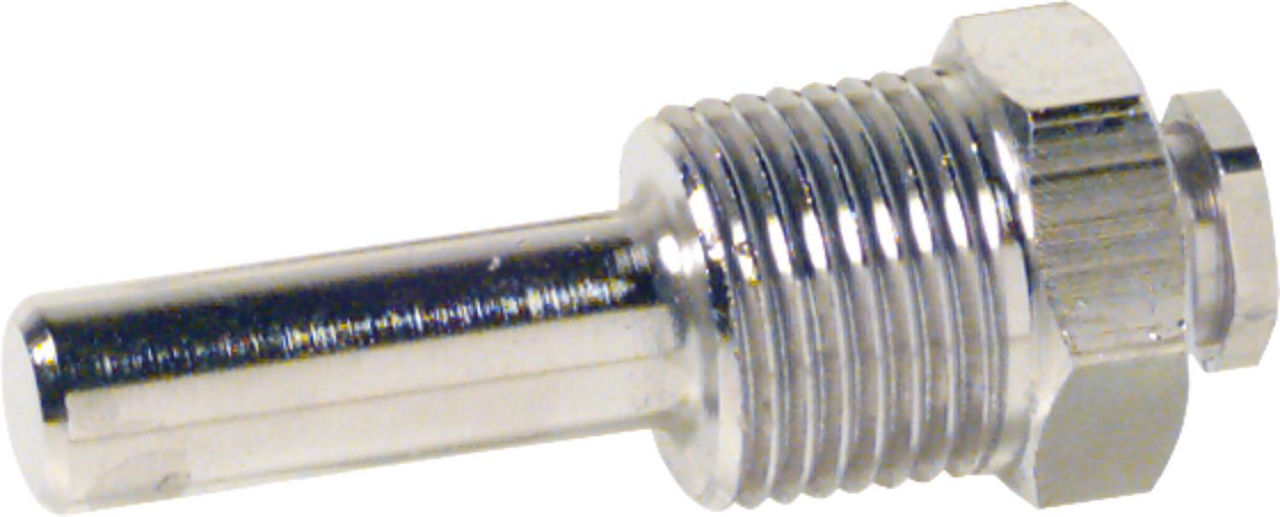

Schutzrohr Cu 310 R1/2"
mit Pg 7 bzw. Pg9 (nur für Standardfühler zu verwenden)DN 15 (1/2")Versandinformationen:Rücknahme ausgeschlossenTechnische DatenTypCU 310MaterialKupferLänge [mm]310 mmzul. Druck8 barPg9EAN4017254007071MarkeEBERLEHersteller Art-Nr.007850402000

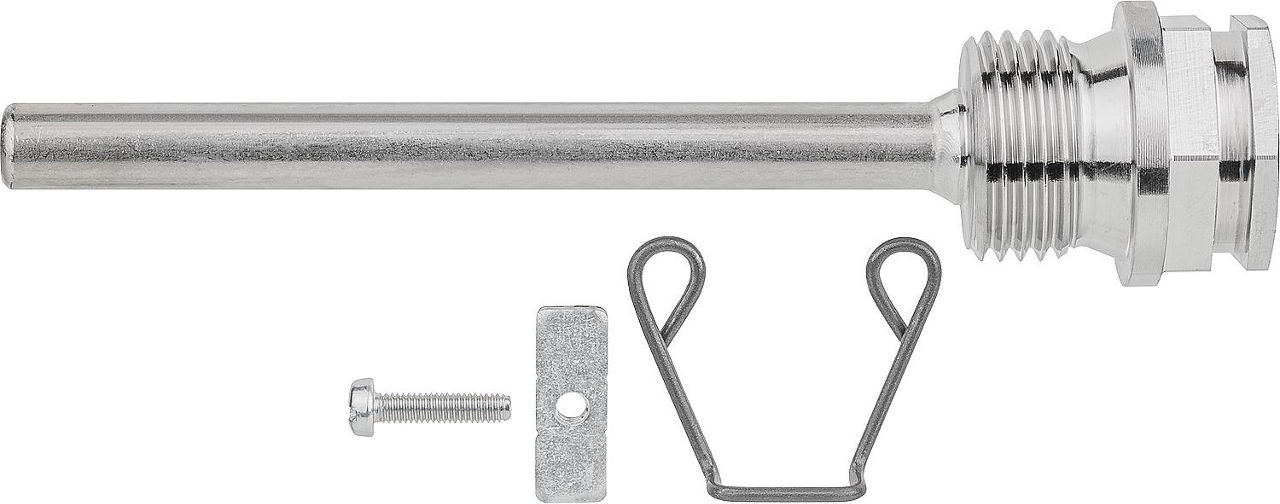

Schutzrohr für 1 Fühler EL: 100 mm Edelstahl
Einschraubschutzrohr mit Dichtbund für einen FühlerAnschluss: DN 15 (G 1/2")Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMaterialEdelstahl / 1.4571Baulänge [mm]100EAN4053877009399MarkeJUMOHersteller Art-Nr.60003172DokumenteDatenblatt - 1

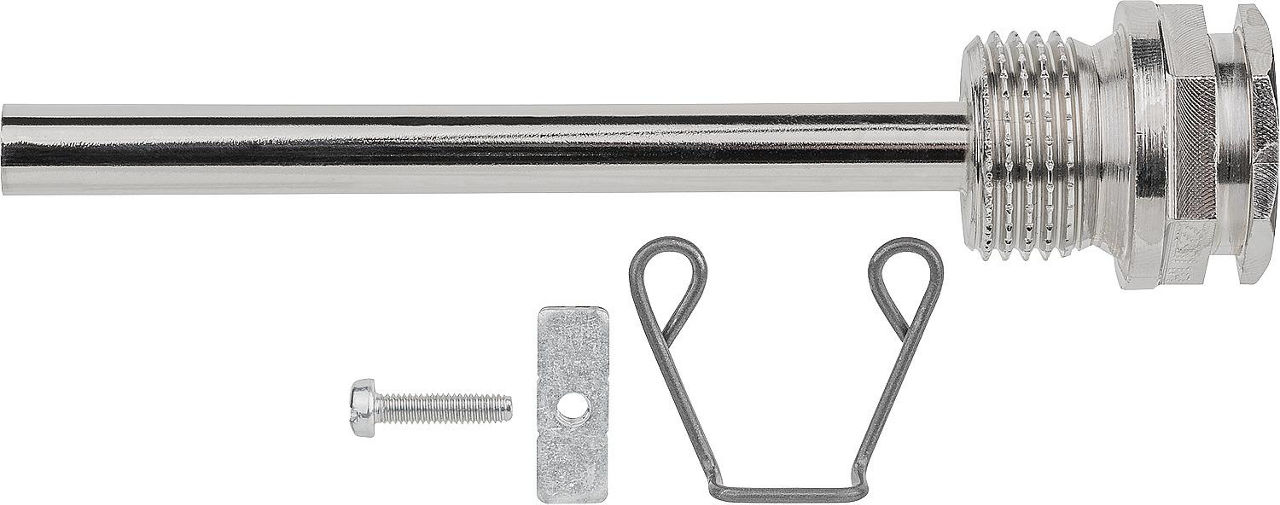

Schutzrohr für 1 Fühler EL: 100 mm Messing
Einschraubschutzrohr mit Dichtbund für einen FühlerAnschluss: DN 15 (G 1/2")Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMaterialMessing / vernickeltBaulänge [mm]100EAN4053877009368MarkeJUMOHersteller Art-Nr.60003177DokumenteDatenblatt - 1
Schutzrohr für 1 Fühler EL: 200 mm Edelstahl
Einschraubschutzrohr mit Dichtbund für einen FühlerAnschluss: DN 15 (G 1/2")Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenBaulänge [mm]200MaterialEdelstahl / 1.4571EAN4053877009412MarkeJUMOHersteller Art-Nr.60003173DokumenteDatenblatt - 1
Schutzrohr für 1 Fühler EL: 200 mm Messing
Einschraubschutzrohr mit Dichtbund für einen FühlerAnschluss: DN 15 (G 1/2")Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenBaulänge [mm]200MaterialMessing / vernickeltEAN4053877009382MarkeJUMOHersteller Art-Nr.60003171DokumenteDatenblatt - 1
