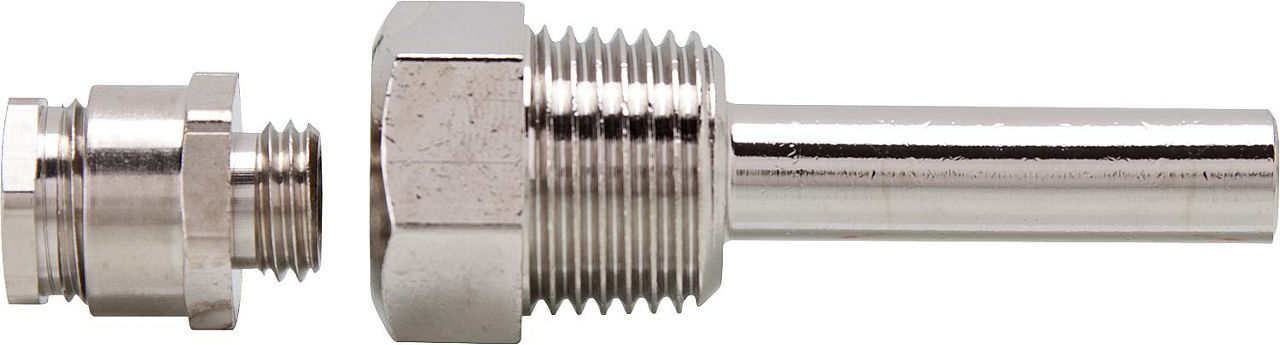

Alre-Tauchhülse TH-55 für Hülsenfühler (HF) mit Zubehör (Quetschring, Mutter etc.)
Für Kapillar-, Frostschutzthermostate, KF, Estrichmontage, JET, JMT, WR 81, Hülsenfühler-HF ø 7 mmTechnische DatenTypTH 55Länge [mm]55WerkstoffMs vernickeltbar max.20EAN4050528018267ø [mm]8 x 10Hersteller Art-Nr.C1809296Markealre

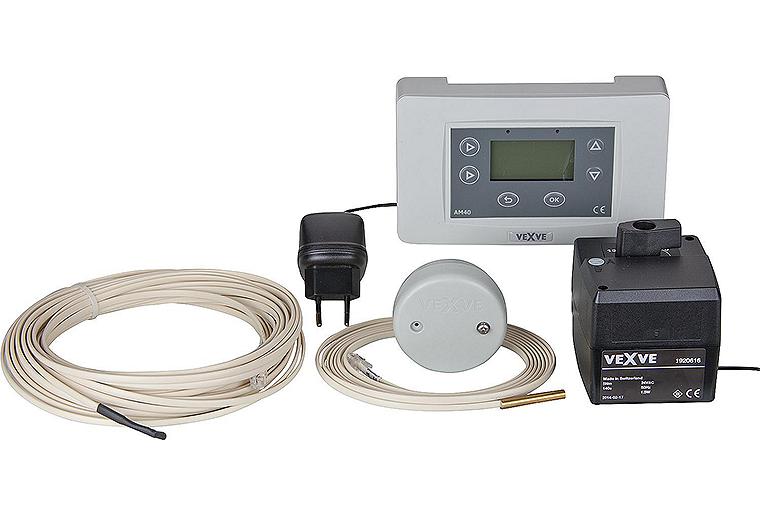

AM 40 Heizungsregler für einen Heizkreis, Regler, Motor, VF, AF, Netzteil
Zur Ansteuerung von: 1x Mischerkreis (3-Punkt Pi-Regler)ErweiterbarWitterungsgeführt geeignet für Radiator-, Fußboden- und Konstant Temperatur HeizungenVerfügt standardmäßig über Anschlüsse und ein Programm für zwei HeizkreiseIn der Software enthaltene Anweisungen unterstützen eine problemlose InstallationÜber Schnellverbindungen lässt sich Zubehör problemlos installieren (Stellantrieb für zweiten Heizkreis, 1-2-Funk-Raumeinheiten)Passend auf Mischer: Thermomix, Easyflow HeizkreissetTechnische Daten: Externe Stromversorgung, 230 V AC, 50 Hz52 x 27 mm Dot-Matrix-AnzeigeLED-hintergrundbeleuchtung18 V AC- BetriebsspannungIP21-Gehäuse mit Wandbefestigungspunkten24 V / AC- Motorausgang 1 St. potentialfreies 10-A-Relais zur Ansteuerung einer Pumpe, SchraubverbindungWochenprogrammLieferumfang:1 x AM40 Regeleinheit1 x Stellmotor mit Anbausatz1 x Netzteil1 x Außentemperaturfühler (NTL)1 x AnlegefühlerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

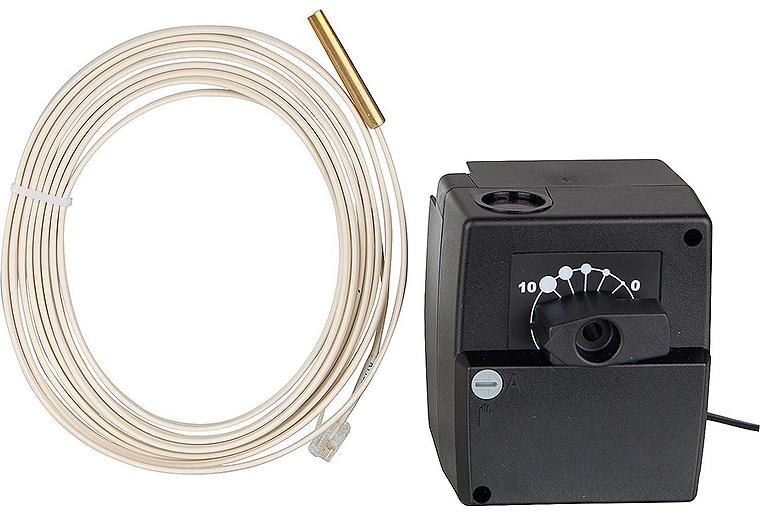

AM 40 Motor Paket 2 Erweiterung für zweiten Heizkreis,Motor + VF 3 Meter
Mischer Antrieb 24 V AC mit 1,5-m-Kabel und SchnellverbindungAnlegefühler mit 3-m-Kabel und SchnellverbindungAnbausatzFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

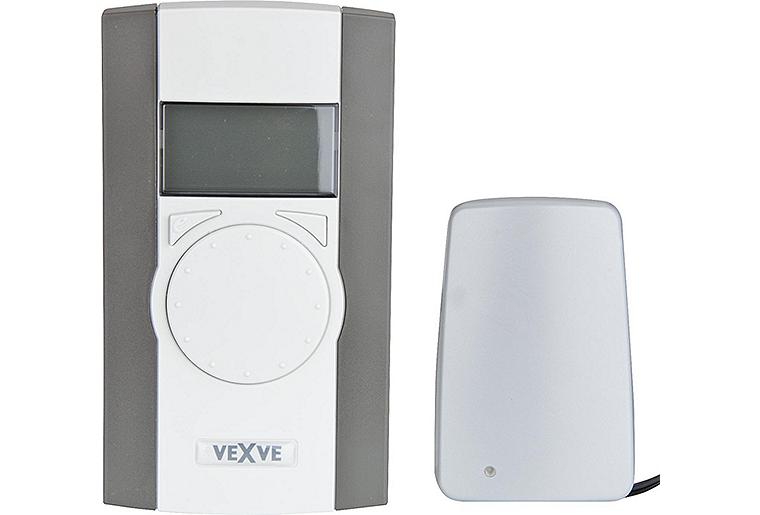

AM 40 Raumeinheit (Funk) Paket A für den ersten Heizkreis Raumeinheit und Sender
Funk-Raumeinheit3 St. AA-Alkalibatterien im LieferumfangAntenneneinheit für Zentraleinheit AM40 mit 1,5 m KabelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

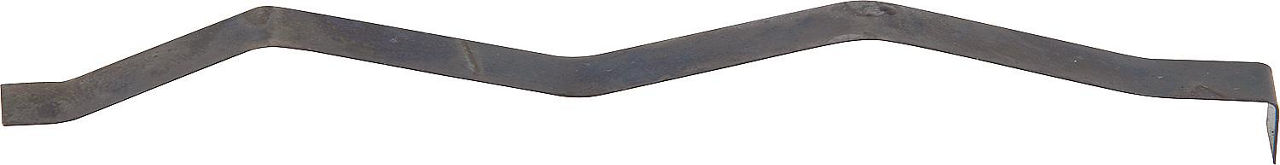

Andruckfeder für Tauchhülsen DN15x16mm, Länge 100mm geformt
Technische Datenpassend fürTauchhülse DN15x16mmTypgeformtMarkeIMIT
Andruckfeder für Tauchhülsen DN7x8mm, Länge 120mm gerade
Technische Datenpassend fürTauchhülse ø 8 mmTypgeradeMarkeIMIT

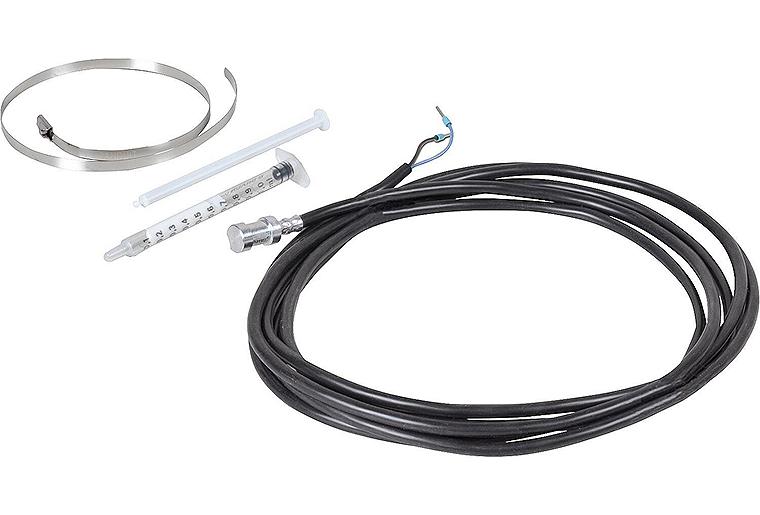

Anlegefühler, PT1000
Für temperaturgeführte Zirkulationspumpe über Smart-ControlMischerkreisregelungVersandinformationen:Direktversand - Rücknahme ausgeschlossenLieferung nur innerhalb Deutschlands
Anlegethermostat IMIT Sicherheitstemperaturbegrenzer von 40 bis 70°C einstellbar
Anwendung:Temperaturbegrenzung mit manueller Rückstellung an RohrleitungenTechnische Daten:Einstellbereich: 40 - 70°CMontage mit Spannband an Rohren bis DN 50 (2“)VDE-geprüftWechselkontakt: 10 A, 230 V

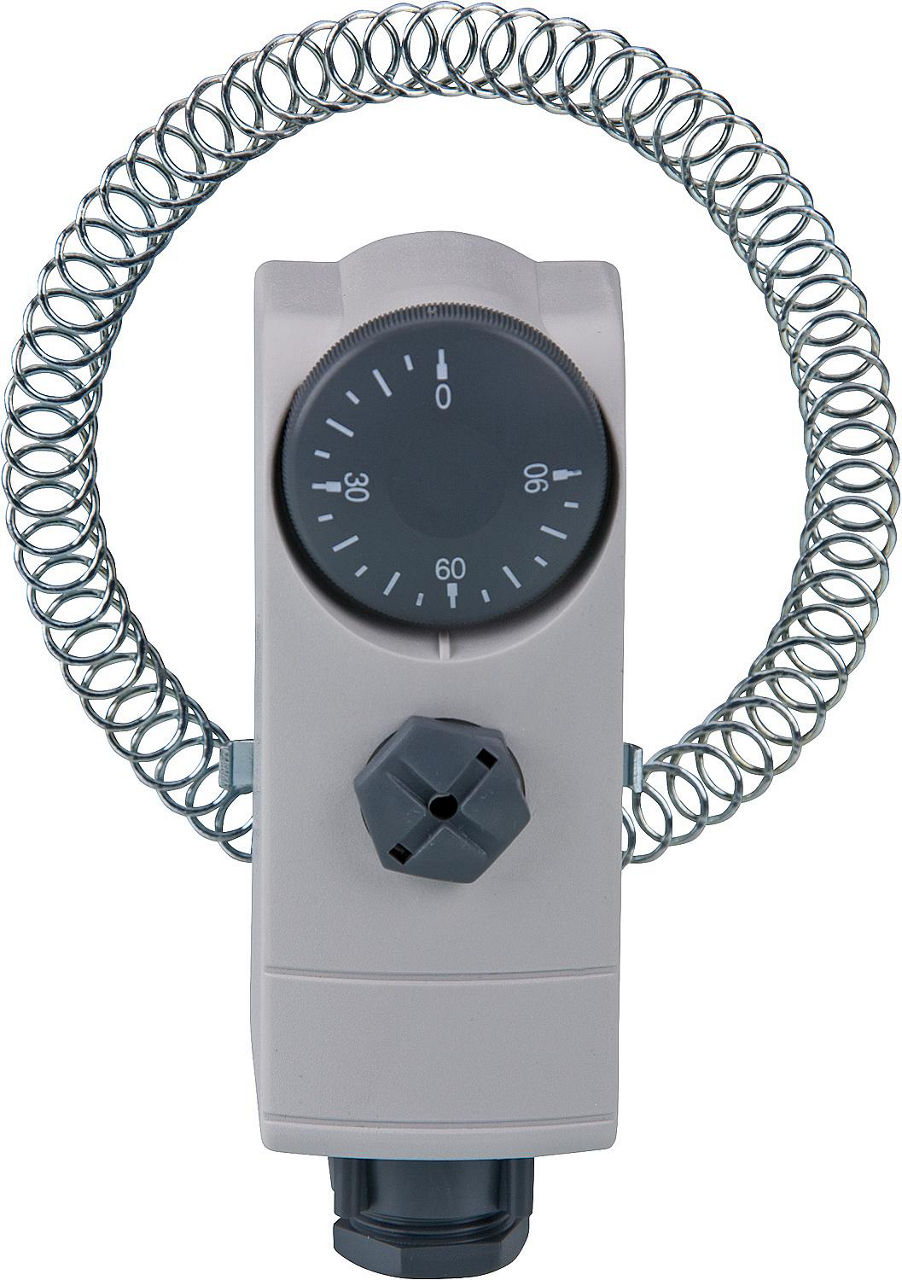

Anlegethermostat TC/N-RE außenliegende Verstellung
Bimetalltemperaturregler mit hitzebeständigem KunststoffgehäuseTechnische Daten:Einstellbereich 30-90°CMontage mit Spannband an Rohren bis DN 50 (2“)Umschalter (Wechsler)Schaltleistung 16 (3) A - 250VEinstellbereich 30-90°CSchaltdifferenz 5 bis 10 KTemperaturreglerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypAußenverstellungMarkeWATTS®Hersteller Art-Nr.10025518DokumenteDatenblatt - 1

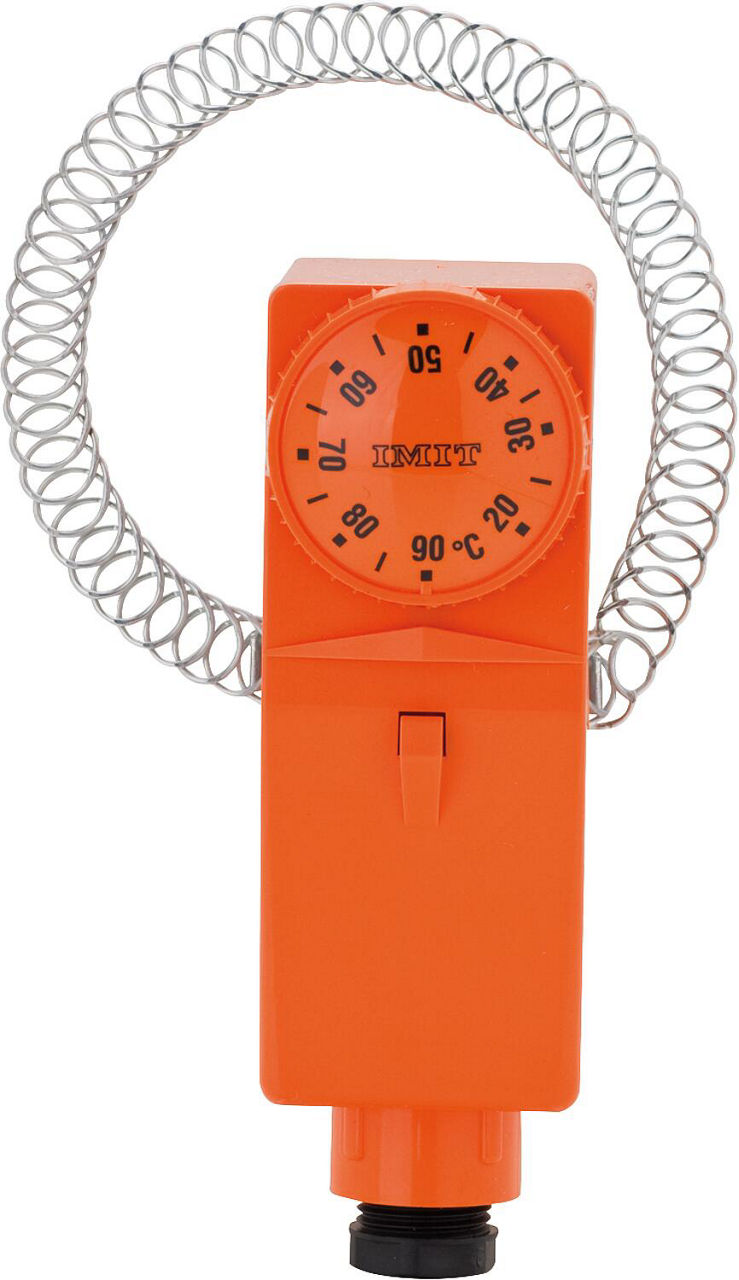

Anlegethermostat TCE-BRC/A außenliegende Verstellung
Anwendung:Temperaturbegrenzung an RohrleitungenTechnische Daten:Montage mit SpannbandAn Rohren bis DN 50 (2“)VDE-geprüftWechsler: 15 A, 230 V~TemperaturreglerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich20 - 90 °CMarkeIMITDokumenteDatenblatt - 1
Anlegethermostat TCE-BRC/A Einstellbereich 20-60°
Anwendung:Temperaturbegrenzung an RohrleitungenTechnische Daten:Montage mit SpannbandAn Rohren bis DN 50 (2“)VDE-geprüftWechsler: 15 A, 230 V~TemperaturreglerTechnische DatenEinstellbereich [°C]20 — 60Geeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]15Einstellbereich20 - 60 °CTypAußeneinstellungMarkeIMIT
Anlegethermostat TCE-BRC/I Einstellbereich 20-60°
Anwendung:Temperaturbegrenzung an RohrleitungenTechnische Daten:Montage mit SpannbandAn Rohren bis DN 50 (2“)VDE-geprüftWechsler: 15 A, 230 V~TemperaturwächterTechnische DatenEinstellbereich [°C]20 — 60Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]15Einstellbereich20 - 60 °CTypInneneinstellungMarkeIMIT

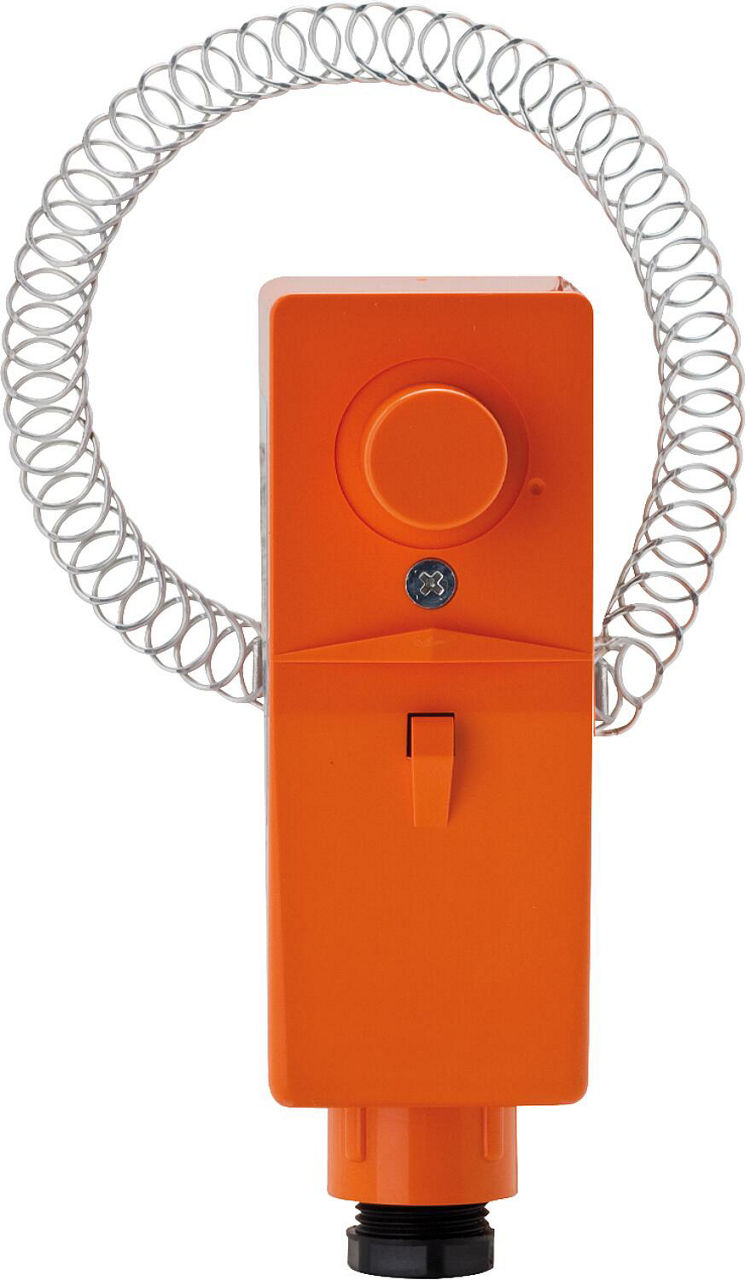

Anlegethermostat TCE-BRC/I innenliegende Verstellung
Anwendung:Temperaturbegrenzung an RohrleitungenTechnische Daten:Montage mit SpannbandAn Rohren bis DN 50 (2“)VDE-geprüftWechsler: 15 A, 230 V~TemperaturwächterFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich20 - 90 °CMarkeIMITDokumenteDatenblatt - 1

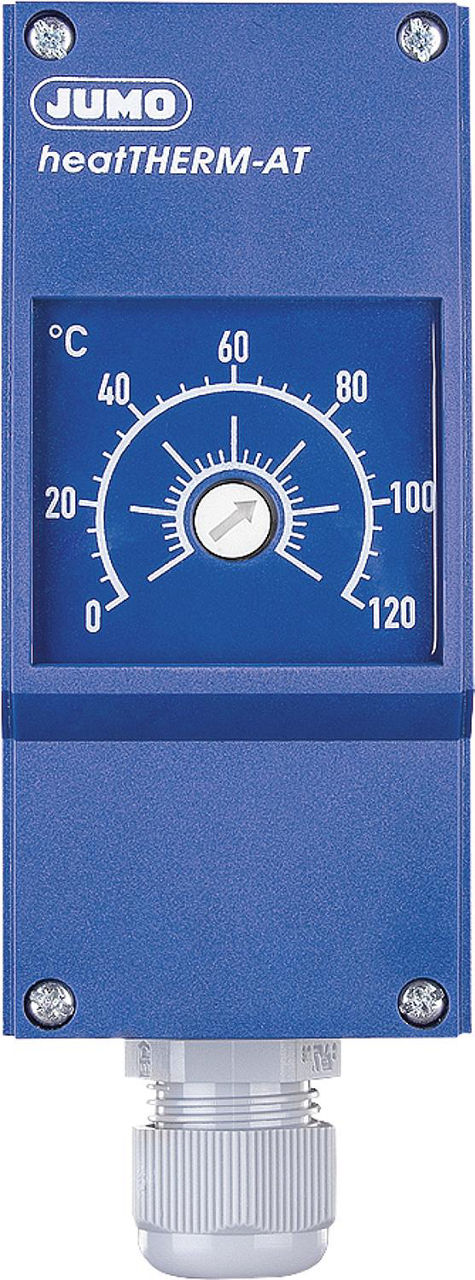

Anlegethermostat Typ 603070/0001 0...120°C Tauchrohr 8 x 100 mm
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerTemperaturregler (TR), Einstellung von außenRegelbereich: 0 - 120°CSchaltdifferenz: ca. 3 KFühler Ø x Länge in mm: 6 x 87Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 120Kapilarrohrlänge [mm]2000Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]16Ausführung des elektrischen AnschlussessonstigeSchutzart (IP)IP54Anschlussmit Schutzrohr DN 15 (G1/2") 8 x 100 mm, Messing vernickeltEAN4053877008576MarkeJUMOHersteller Art-Nr.60003186DokumenteDatenblatt - 1
Anlegethermostat Typ 603070/0001 mit ausziehb. Fernleitung TR 0...120°C
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerTemperaturregler (TR), Einstellung von außenRegelbereich: 0 - 120°CSchaltdifferenz: ca. 3 KFühler Ø x Länge in mm: 6 x 87Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 120Kapilarrohrlänge [mm]2000Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]16Ausführung des elektrischen AnschlussessonstigeSchutzart (IP)IP54AnschlussAnlegethermostat, mit ausziehbarer Fernleitung 2000 mm EAN4053877008569MarkeJUMOHersteller Art-Nr.60003185DokumenteDatenblatt - 1
Anlegethermostat Typ 603070/0002 0...120°C mit ausziehb. Fernleitung
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerTemperaturwächter (TW), Einstellung von innen (Kontrolle des Schaltwertes durch Fenster im Gehäusedeckel)Regelbereich: 0 - 120°CSchaltdifferenz: ca. 3 KFühler Ø x Länge in mm: 6 x 87Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 120Kapilarrohrlänge [mm]2000Geeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]16Ausführung des elektrischen AnschlussessonstigeSchutzart (IP)IP54AnschlussAnlegethermostat, mit ausziehbarer FernleitungEAN4053877008606MarkeJUMOHersteller Art-Nr.60003187DokumenteDatenblatt - 1
Anlegethermostat Typ 603070/0002 0...120°C Tauchrohr 8 x 100 mm
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerTemperaturwächter (TW), Einstellung von innen (Kontrolle des Schaltwertes durch Fenster im Gehäusedeckel)Regelbereich: 0 - 120°CSchaltdifferenz: ca. 3 KFühler Ø x Länge in mm: 6 x 87Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenEinstellbereich [°C]0 — 120Kapilarrohrlänge [mm]2000Geeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]16Ausführung des elektrischen AnschlussessonstigeSchutzart (IP)IP54Anschlussmit Schutzrohr DN 15 (G1/2") 8 x 100 mm, Messing vernickeltEAN4053877008613MarkeJUMOHersteller Art-Nr.60003188DokumenteDatenblatt - 1

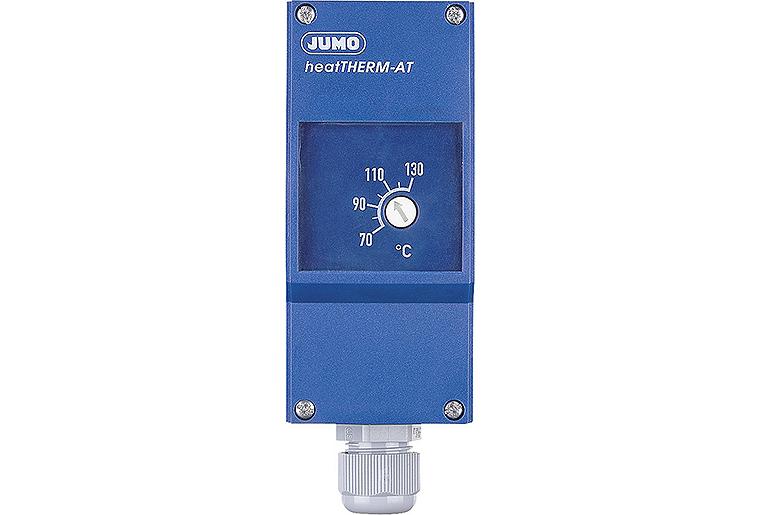

Anlegethermostat Typ 603070/0020 70...130°C mit ausziehb. Fernleitung
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerSicherheitstemperaturwächter (STW), Einstellung von innen (Kontrolle des Schaltwertes durch Fenster im Gehäusedeckel), KapillarbruchsicherungRegelbereich: 70...130°CSchaltdifferenz: ca. 10 KAnschluss: Schutzrohr 8 x 100 mm, Messing vernickeltFühler ø x Länge in mm: 6 x 68Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

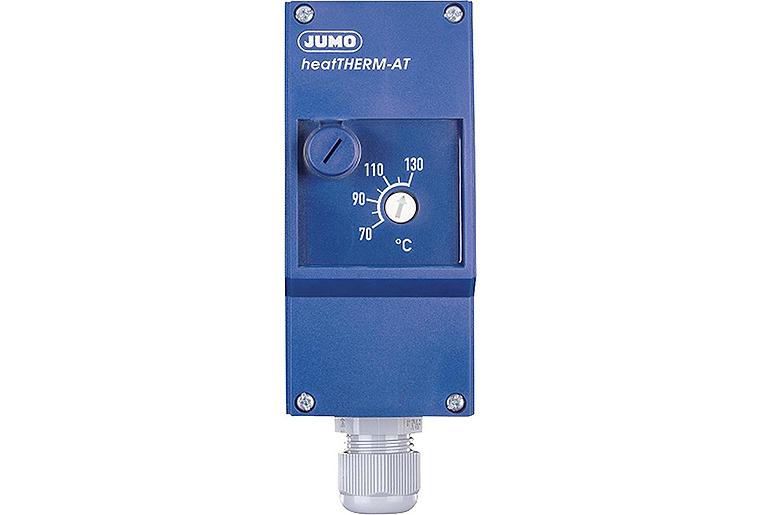

Anlegethermostat Typ 603070/0070 +70...130°C Tauchrohr 8 x 100 mm
Diese Thermostate arbeiten nach dem Prinzip der FlüssigkeitsausdehnungBeim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigtgeprüft nach DIN 14 597 (Ersatz für DIN 3440)Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibendAbhängig von der Ausführung wird der Schaltpunkt entweder von außen (TR) oder von innen (TW/STW/STB) eingestelltBei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbarDie Thermostate werden entweder mit Schutzrohr geliefert oder als Rohr-Anlegethermostat mit RohrschelleBei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.Push-In®-Anschlusstechnik – 50% weniger Installationszeitindividuelle Begrenzung des Regelbereichesstabile Schaltpunktlage durch Umgebungstemperaturkompensation zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft, Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)Technische Daten:Schutzart: IP 54Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TWSchaltpunktabweichung max. ± 5% auf gesamte LebensdauerSicherheitstemperaturbegrenzer (STB), Einstellung von innen (Kontrolle des Schaltwertes durch Fenster im Gehäusedeckel), Kapillarbruchsicherung, manuelle EntriegelungRegelbereich: 70...130°CSchaltdifferenz: ca. 10 KAnschluss: Schutzrohr DN 15 (G1/2“) 8 x 100 mm, Messing vernickeltFühler ø x Länge in mm: 6 x 60Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Anlegethermostat WTC-IS innenliegende Verstellung
Bimetalltemperaturregler mit hitzebeständigem KunststoffgehäuseTechnische Daten:Einstellbereich 30-90°CMontage mit Spannband an Rohren bis DN 50 (2“)Umschalter (Wechsler)Schaltleistung 16 (3) A - 250VEinstellbereich 30-90°CSchaltdifferenz 5 bis 10 KTemperaturwächterFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypInnenverstellungMarkeWATTS®Hersteller Art-Nr.10082771EAN3660878074793DokumenteDatenblatt - 1
Anschluss-Set E8.0324/E8.0634
Kromschröder (AEG)Heizungsregler Puffer-, PelletsRegelung eines ein- oder zweistufigen KesselsKesselregelung mittels GradientenabschaltungRegelung von zwei MischerkreisenWarmwasserbereitungZusätzliches zeitgesteuertes Relais (z.B. Zirkulationspumpe) oder Pufferladepumpe bei angeschlossenen Fühlern F3/F4Puffermanagement - Kombipufferspeicher - Pufferspeicher mit ext. WW-SpeicherZusätzliches temperaturgesteuertes Relais (z.B. Rücklaufanhebung; siehe Kapitel Erläuterung) CAN-Bus Schnittstelle implementiertTechnische Daten:Versorgungsspannung nach ICE 38 230 V AC ±10%Leistungsaufnahme max. 8 VASchaltleistung der Relais 250 V 2 (2) AMax. Strom über Klemme L1 10 ASchutzart nach EN 60529 IP 40Schutzklasse nach EN 60730 II, schutzisoliertSchalttafeleinbau nach DIN 43700 Ausschnitt 138 x 92Gangreserve der Uhr > 10 Std.zul. Umgebungstemperatur im Betrieb 0 bis 50°Czul. Umgebungstemperatur bei Lagerung -30 bis 60°CFühlerwiderstände Messwiderstand mit 1010 Ω ±1% bei 25°CNur in Verbindung bei Montage ohne Wandgehäuse!Technische DatenTypAnschlussset E6.0…Markeelster

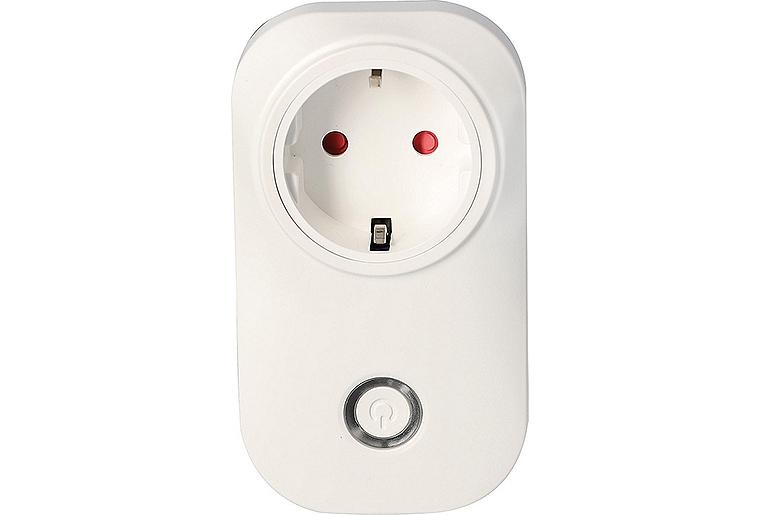

App-Steckdose Magelan
Zur Steuerung aller elektronischen Geräte mit 230 V NetzsteckerPersonalisierte Zeitpläne zum Ein/Ausschalten von GerätenRepeater für das blossom-ic SystemApp gesteuertNur in Verbindung mit dem Gateway GT-100 (0217253856)Technische Daten:Umgebungstemperatur: 0-50°CBetriebsspannung: 230 V/ACSchaltleistung: 2000 WSchutzart: IP30Maße (L x B x T): 110 x 62 x 73 mmFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

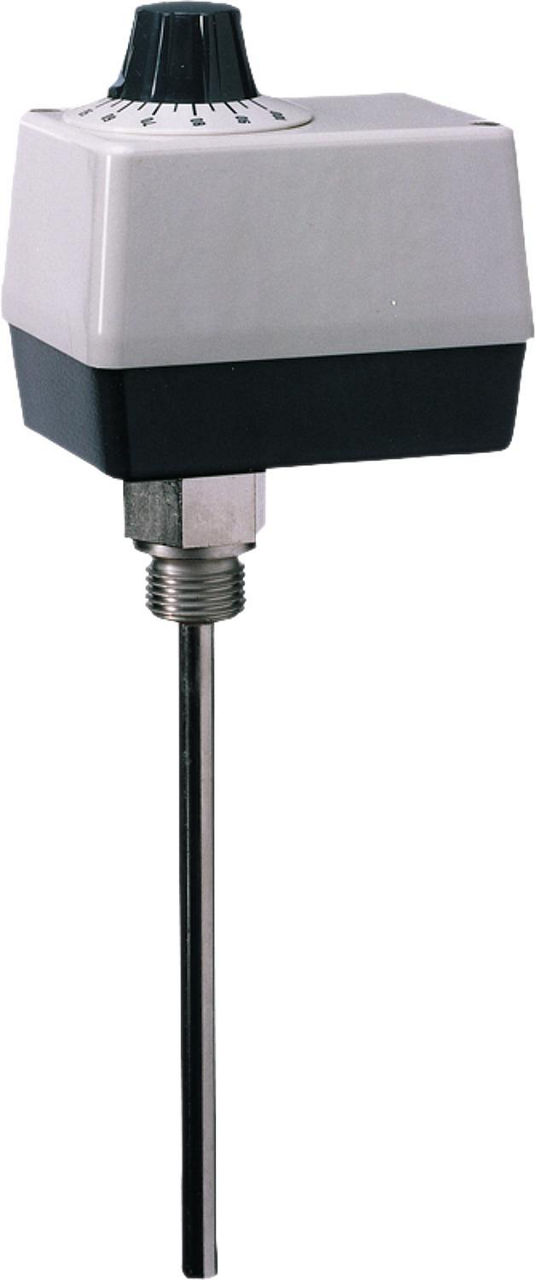

Aufbau-Tauchthermostat Jumo ATHs-1, Tauchrohr 8x120mm, Edelstahl
Die Geräte der Typenreihe ATH sind als Temperaturregler TR, Temperaturwächter TW, Sicherheitstemperaturwächter STW (STB) und Sicherheitstemperaturbegrenzer STB lieferbar. Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand. Aufbau-Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung; als elektrisches Schaltelement dient ein Mikroschalter.Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB und Sicherheitstemperaturwächter STW (STB).Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB und STW (STB) der Druck in der Membrane ab und öffnet bleibend den Stromkreis. Eine Entriegelung ist nicht mehr möglich. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20°C wird der Stromkreis ebenfalls geöffnet, bei Temperaturanstieg über ca. -20°C muss der STB durch den Wiedereinschaltknopf von Hand erst entriegelt werden. Die Wiedereinschaltung beim STW (STB) erfolgt selbsttätig.Wiedereinschaltsperrre beim Sicherheitstemperaturbegrenzer STBÜberschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10 % des Skalenumfanges (ca. 15% bei Grenzwerteinstellung > +350°C) kann der Mikroschalter manuell entriegelt werden.Schutzart IP 54.Tauchrohr mit DN 15 (1/2”) AnschlussRegelbereich: 0...100°CTechnische DatenEinstellbereich [°C]0 — 100Geeignet als WächterNeinGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]10Schutzart (IP)IP54max. SchaltstromAC 230 V/10 Amp.Schaltdifferenz3-4%Tauchrohr mm8 x 120 (Edelstahl)MarkeJUMOHersteller Art-Nr.60001548
Aufbau-Tauchthermostat Jumo ATHs-2, Tauchrohr 8x120mm, Edelstahl
Aufbau-Thermostat Typenreihe ATHSchutzart IP 54Thermostate regeln und überwachen thermische Prozesse. Die Geräte der Typenreihe ATH sind als Temperaturregler TR, Temperaturwächter TW, Sicherheits-temperaturwächter STW (STB) und Sicherheitstemperaturbegrenzer STB lieferbar. Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand. Aufbau-Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung; als elektrisches Schaltelement dient ein Mikroschalter.Temperaturregler TR und Temperaturwächter TWÜberschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Sollwert, wird über die Übersetzungsmechanik der Mikroschalter betätigt und der Stromkreis geöffnet bzw. geschlossen. Beim Unterschreiten des eingestellten Sollwertes (um die Schaltdifferenz) wird der Mikroschalter wieder in Ausgangsstellung gebracht.Selbstüberwachung beim Sicherheitstemperaturbegrenzer STBund Sicherheitstemperaturwächter STW (STB)Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB und STW (STB) der Druck in der Membrane ab und öffnet bleibend den Stromkreis. Eine Entriegelung ist nicht mehr möglich. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20°C wird der Stromkreis ebenfalls geöffnet, bei Temperaturanstieg über ca. -20°C muß der STB durch den Wiedereinschaltknopfvon Hand erst entriegelt werden. Die Wiedereinschaltung beim STW (STB) erfolgt selbsttätig.Wiedereinschaltsperrre beim Sicherheitstemperaturbegrenzer STBÜberschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10 % des Skalenumfanges (ca. 15% bei Grenzwerteinstellung > +350°C) kann der Mikroschalter manuell entriegelt werden.Tauchrohr mit DN 15 (1/2”) Anschlussmax. Schaltstrom: AC 230 V/10 Amp.Technische DatenEinstellbereich [°C]0 — 100Geeignet als WächterJaGeeignet als 2 PunktreglerJaGeeignet als BegrenzerNeinSpannung [V]230Max. Kontaktbelastung [A]10Schutzart (IP)IP54TypATHs-2 (TW)Regelbereich0...100°CSchaltdifferenz3-4%Tauchrohr mm8 x 120 (Edelstahl)MarkeJUMOHersteller Art-Nr.60001552
