Halteplatte Modulkreis DN25
Anschlüsse: Mutter DN 40 (1 1/2"), Einschraubteil DN 40 (1 1/2")Einbaulänge: 75 mmzur flachdichtenden Montage unter einem Modulverteilerzur Aufnahme eines Wandhalterserforderlich, wenn alle Abgänge nach unten durch Anschlüsse belegt werdenMarke: PAWHerstellerartikelnummer: 3425VPE: €/Stück

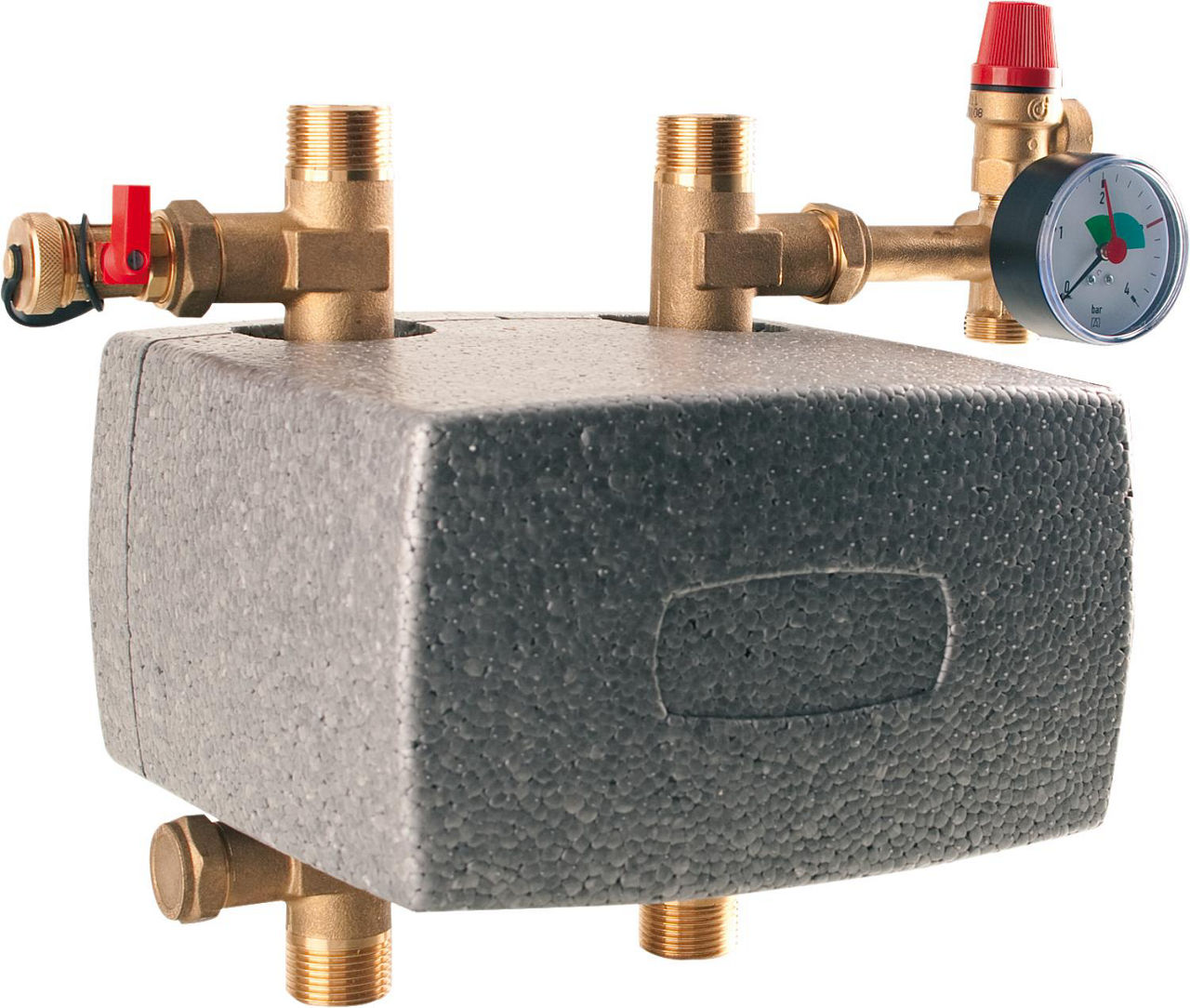

Sicherheitsset zur Montage an Verteiler 3 bar bis 50kW, Manometer 0-4 bar
Sicherheitsventil DN 15 / 3 barManometer 0-4 bar Anschluss: DN 20 (3/4") selbstdichtendMarke: PAWAnschluss 1: sonstigeHerstellerartikelnummer: 5254Ansprechdruck [bar]: 3Anschluss 2: Innengewinde Gas zylindrisch (VPE: €/SetWerkstoff des Gehäuses: MessingAusführung: sonstigeAnwendung: Heizung
Tauchhülse Messing verchromt für Vorlauffühler/Kesselfühler Anschluss 1/2" AG
Für Vorlauffühler/KesselfühlerFür Fühler mit ø 6 mm, Tiefe 60 mmMessing verchromtMarke: PAWHerstellerartikelnummer: 566002VPE: €/Stück
Wandhaltersatz PAW für DN25/DN32 Module,Wandabstand 100/125/150mm
Passend für DN 25/32, Verteiler und hydraulische WeicheDirekt montierbar an nichtbelegte Abgänge oder HalteplattenFür Wandabstand 100, 125 und 150 mmStahl verzinktInkl. BefestigungsmaterialMarke: PAWHerstellerartikelnummer: 34721VPE: €/Satz
PAW-Kugelhähne DN 1" iG Set 2 Stück !!! alte Ausführung !!!
Mit Überwurfmutter und Dichtungen,passend unter den Mischer DN 25 (1“)VPE: 2 StückMarke: PAWHerstellerartikelnummer: 7021WSVPE: €/VPE

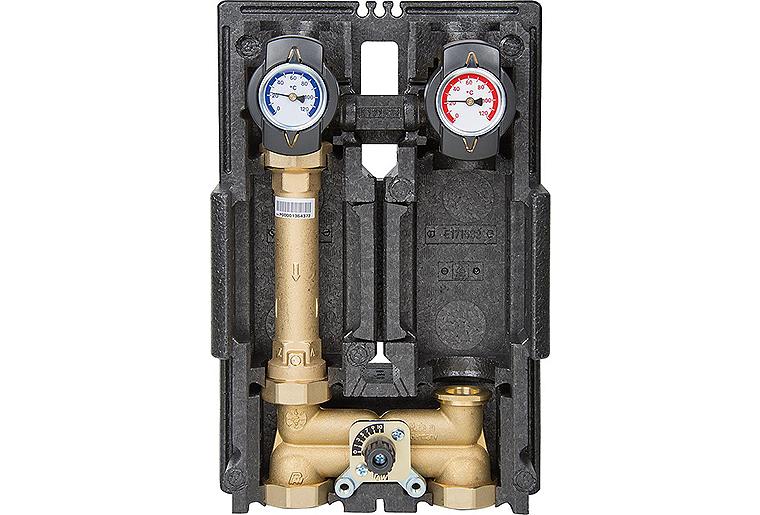

Heizkreisset K38 Heat Bloc DN 25(1") mit 4-Wegemischer ohne Pumpe
DN 25 (1"), Kvs: 4,7Für mischergeregelte Heizung in Verbindung mit einer Kesselhochhaltung4-Wege-Mischer: Bei einem Heizkreis geeignet für den Betrieb mit einer Kesselkreispumpe (erlaubt eine Zirkulation im Kesselkreis bei geschlossenem Vorlauf). Bei Einsatz auf einem Verteiler muss der Mischerrücklauf mit einem Sperrventil ausgerüstet werden, um Fehlzirkulationen sicher zu verhindern!Anschlüsse DN25 (1"): Innengewinde Anschlüsse DN32 (1¼"): - zum Heizkreis DN32 (1¼") Innengewinde, - zum Verteiler DN32-Flansch mit Überwurfmutter DN50Pumpe beidseitig absperrbar Für Einbau auf PAW-Modulverteiler geeignet Isolierung nach EnEV, aus EPP Vor- und Rücklaufstrang tauschbar Schwerkraftbremse (aufstellbar) im Rücklauf, 200 mbar, für alle Einbaulagen geeignetTechnische Daten:max. Betriebsdruck DN25/DN32: 8/6 barBetriebstemperatur: max. 110°CDichtungen: EPDM/NBRAchsabstand: 125 mmEinbaulänge DN25/DN32: 345/385 mmMarke: PAWHerstellerartikelnummer: 36083WUS01Ausführung: ohne PumpeMax. Betriebsdruck [bar]: 6VPE: €/SetAusführung: gemischtHöhe [mm]: 383Werkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseBreite [mm]: 250Achsmaß [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

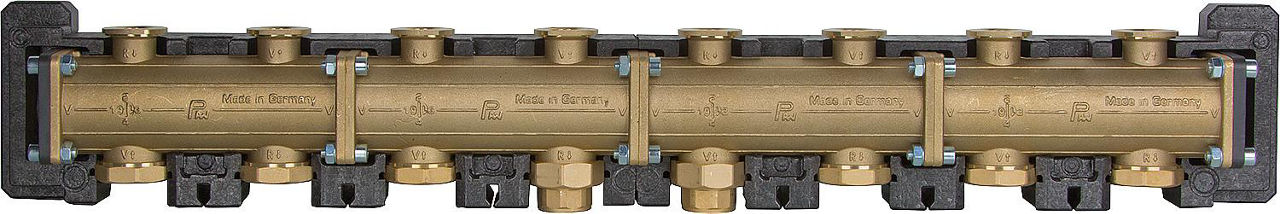

Modulverteiler 4-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4")
modular aufgebautkomplett vormontiert Mehrfachanschluss Kessel möglich, für größere LeistungenTechnische DatenDruck: max. 5 barTemperatur: max. 110°CArmaturen: MessingDichtungen: EPDM/NBRIsolierung nach EnEV: EPP-HalbschalenAchsabstand: 125 mmfür Leistungen bis 150 kW (je Kesselanschluss)extrem widerstandsarm, freier Durchgang (Ø = 50 mm)Kvs-Wert: 20,6Anschlüssefür Heizkreise (oben): DN32 (1 1/4") für DN50 (2") Mutter für Kessel (unten, Vor- und Rücklauf): DN50 (2") AG oder DN32 (1 1/4") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossenseitlich: 2x DN25 (1") IG, mit Stopfen verschlossen, für Sicherheitsgruppe und AusdehnungsgefäßAbmessungenEinbauhöhe: 125 mmHöhe Isolierung: 150 mmAchsabstand Gruppen [mm]: 125Anschlussmöglichkeit: bis zu 7 HeizkreiseMarke: PAWOberflächenschutz: unbehandeltHerstellerartikelnummer: 37143Max. Betriebsdruck [bar]: 5VPE: €/StückHöhe [mm]: 150Werkstoff: MessingAchsabstand Vorlauf/Rücklauf [mm]: 125Anschluss Zentralheizung: InnengewindeBreite [mm]: 1100Typ: MV2 (4-fach)Breite (inkl. Isolierung): 1100 mmAnschluss Gruppen: FlanschstutzenAnzahl der Gruppen: 4Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]125Anschluss GruppenFlanschstutzenNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 32 (1 1/4")Max. Durchsatz [m³/h]20.6Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialMessingOberflächenschutzunbehandeltMax. Betriebsdruck [bar]5Max. Betriebstemperatur [°C]110Breite [mm]1100Höhe [mm]150TypMV2 (4-fach)Anschlussmöglichkeitbis zu 7 HeizkreiseBreite (inkl. Isolierung)1100 mmHersteller Art-Nr.37143MarkePAWDokumenteDatenblatt - 1
Hydraulische Weiche DN32 (11/4") bis 2600 l/h, gebrückt mit Isolierung
passend zu Modulsystem DN 32 (1 1/4")Messinginkl. EPP-Isolierungbis 2.600 l/hmit geführtem Vor- und Rücklauf zur Montage unter einem einzelnen Heizkreis DN32 (1 1/4“). auch unter einem Verteiler DN32 (1 1/4“) oder separat (im Rohr) montierbar. Bei der separaten („Im-Rohr-“) Montage sind zusätzlich 2 Verschraubungssätze für die DN32 (1 1/4“) PAW-Flansche erforderlich.Isolierung nach EnEV: EPP-HalbschalenMaße inkl. Isolierung (BxH): 330 x 125 mmAchsmaß: 125 mmAnschlüsse: Verbraucherseite (oben): DN32 (1 1/4“) Flansch für DN50 (2“) Mutter Kesselseite (unten): DN50 (2“) AG oder DN32 (1¼“) IG (mit Verschraubung) flachdichtend seitlich: 2x DN20 (¾“) IG mit Stopfen verschlossenMit Befestigungsmaterial: falseMarke: PAWAchsabstand Primärkreis [mm]: 125Herstellerartikelnummer: 374203Max. Betriebsdruck [bar]: 5VPE: €/StückHöhe [mm]: 128Werkstoff: MessingBreite [mm]: 330Achsabstand Sekundärkreis [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Heizkreisset K34 Heat Bloc DN25(1"), 3-Wege-Mischer, Bypass 0-50%, ohne Pumpe
DN 25 (1"), Kvs: 6,0Für mischergeregelte Niedertemperaturheizungen.Anschlüsse DN25 (1"): Innengewinde Anschlüsse DN32 (1¼"): - zum Heizkreis DN32 (1¼") Innengewinde, - zum Verteiler DN32-Flansch mit Überwurfmutter DN50Pumpe beidseitig absperrbar Für Einbau auf PAW-Modulverteiler geeignet Isolierung nach EnEV, aus EPP Vor- und Rücklaufstrang tauschbar Schwerkraftbremse (aufstellbar) im Rücklauf, 200 mbar, für alle Einbaulagen geeignetTechnische Daten:max. Betriebsdruck DN25/DN32: 8/6 barBetriebstemperatur: max. 110°CDichtungen: EPDM/NBRAchsabstand: 125 mmEinbaulänge DN25/DN32: 345/385 mmMarke: PAWHerstellerartikelnummer: 36063WUS01Ausführung: ohne PumpeMax. Betriebsdruck [bar]: 6VPE: €/SetAusführung: gemischtHöhe [mm]: 383Werkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseBreite [mm]: 250Achsmaß [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

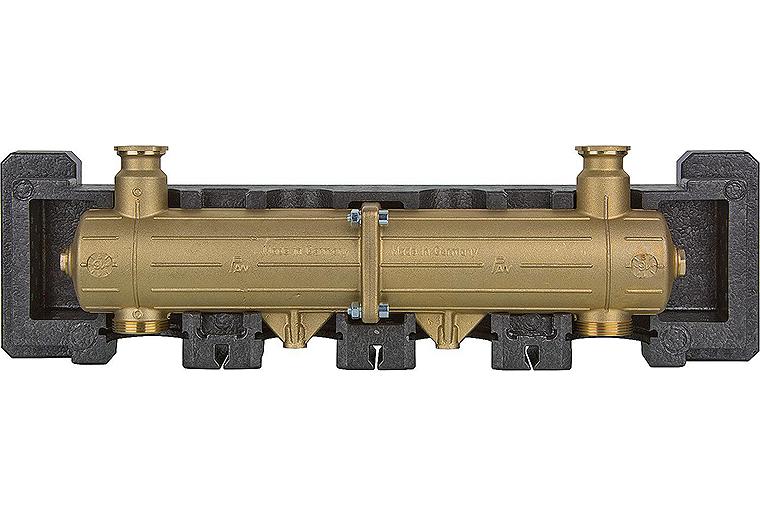

Hydraulische Weiche DN25 (1") bis 3500 l/h
passend zu Modulsystem DN 25 (1")Messinginkl. EPP-Isolierungbis 3500 l/h unter einem Modulverteiler DN25 (1“) oder separat (vertikal oder horizontal) an der Wand montierbarIsolierung nach EnEV: EPP-HalbschalenMaße inkl. Isolierung (BxH): 600 x 195 mmAchsmaß: 375 mmAnschlüsse:Verbraucherseite: DN25 (1") Flansch für DN40 (1 1/2") MutterKesselseite: DN40 (1 1/2") AG oder DN25 (1") IG (mit Verschraubung) flachdichtend seitlich: 2x DN15 (1/2") IG mit Stopfen verschlossenFunktionsweiseHydraulische Weichen werden eingesetzt, wenn in einer Anlage gleichzeitig ein bzw. mehrere Wärmeerzeuger mit eigener Pumpe und ein oder mehrerer Verbraucher mit Verteilerpumpe vorhanden sind. In so einer Anlage ergeben sich Betriebsbedingungen, bei denen sich die Pumpen gegenseitig beeinflussen und dabei in den Kreisläufen ungewollte Veränderungen der Durchsatzleistungen und Förderhöhen hervorrufen. Die hydraulische Weiche bildet eine hydraulische Entkopplung der angeschlossenen Kreise. So ist es möglich, die angeschlossenen Primär- und Sekundärkreise hydraulisch unabhängig zu gestalten. Der Durchfluss in einem Kreis verursacht keinen Durchfluss im anderen Kreis, wenn der Druckverlust in der hydraulischen Weiche belanglos ist.Der Einsatz einer hydraulischen Weiche bedingt, dass jeder Kreis (sowohl der Wärmeerzeuger als auch der Verbraucherkreis) mit einer eigenen Pumpe ausgestattet sein muss! Dadurch kann man einen Wärmeerzeugerkreis mit gleichbleibender Durchsatzleistung und einen Verbraucherkreis mit variabler Leistung betreiben: typische Funktionsbedingungen für moderne Heiz- und Klimaanlagen.Mit Befestigungsmaterial: falseMarke: PAWAchsabstand Primärkreis [mm]: 375Herstellerartikelnummer: 344213Max. Betriebsdruck [bar]: 5VPE: €/StückHöhe [mm]: 195Werkstoff: MessingBreite [mm]: 600Achsabstand Sekundärkreis [mm]: 375Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulische Weiche DN25 (1") bis 1600 l/h
Messinginkl. EPP-Isolierungbis 1600 l/hmit geführtem Vor- und Rücklauf zur Montage unter einem einzelnen Heizkreis DN25 (1“) auch unter einem Verteiler DN25 (1“), bei Verwendung der Halteplatte (Best.-Nr.: 3217350114), oder separat montierbar. Bei der separaten („Im-Rohr“-) Montage sind zusätzlich 2 Verschraubungssätze (Best.-Nr.: 3218104923) für die DN25 (1") Flansche erforderlich.Isolierung nach EnEV: EPP-HalbschalenMaße inkl. Isolierung (BxH): 330 x 128 mmAchsmaß: 125 mmAnschlüsse:Verbraucherseite (oben): DN25 (1") Flansch für DN40 (1½") MutterKesselseite (unten): DN40 (1½") AG oder DN25 (1") IG (mit Verschraubung) flachdichtend, seitlich: 2x DN20 (¾") IG mit Stopfen verschlossenMit Befestigungsmaterial: falseMarke: PAWAchsabstand Primärkreis [mm]: 125Herstellerartikelnummer: 344203Max. Betriebsdruck [bar]: 5VPE: €/StückHöhe [mm]: 128Werkstoff: MessingBreite [mm]: 330Achsabstand Sekundärkreis [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Heizkreisset K32 Heat Bloc DN 32(1 1/4") 3-Wege-Mischer
DN 32 (1 1/4"), Kvs: 6,8Für mischergeregelten Heizbetrieb.(Mischer mit linearer Kennlinie)Anschlüsse DN25 (1"): Innengewinde Anschlüsse DN32 (1¼"): - zum Heizkreis DN32 (1¼") Innengewinde, - zum Verteiler DN32-Flansch mit Überwurfmutter DN50Pumpe beidseitig absperrbar Für Einbau auf PAW-Modulverteiler geeignet Isolierung nach EnEV, aus EPP Vor- und Rücklaufstrang tauschbar Schwerkraftbremse (aufstellbar) im Rücklauf, 200 mbar, für alle Einbaulagen geeignetTechnische Daten:max. Betriebsdruck DN25/DN32: 8/6 barBetriebstemperatur: max. 110°CDichtungen: EPDM/NBRAchsabstand: 125 mmEinbaulänge DN25/DN32: 345/385 mmMarke: PAWHerstellerartikelnummer: 39053Ausführung: ohne PumpeMax. Betriebsdruck [bar]: 6VPE: €/SetAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseAchsmaß [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Heizkreisset K34 Heat Bloc DN 32(1 1/4") 3-Wege-Mischer, Bypass 0-50%
DN 32 (1 1/4"), Kvs: 10,8Für mischergeregelte Niedertemperaturheizungen.Anschlüsse DN25 (1"): Innengewinde Anschlüsse DN32 (1¼"): - zum Heizkreis DN32 (1¼") Innengewinde, - zum Verteiler DN32-Flansch mit Überwurfmutter DN50Pumpe beidseitig absperrbar Für Einbau auf PAW-Modulverteiler geeignet Isolierung nach EnEV, aus EPP Vor- und Rücklaufstrang tauschbar Schwerkraftbremse (aufstellbar) im Rücklauf, 200 mbar, für alle Einbaulagen geeignetTechnische Daten:max. Betriebsdruck DN25/DN32: 8/6 barBetriebstemperatur: max. 110°CDichtungen: EPDM/NBRAchsabstand: 125 mmEinbaulänge DN25/DN32: 345/385 mmMarke: PAWHerstellerartikelnummer: 39063Ausführung: ohne PumpeMax. Betriebsdruck [bar]: 6VPE: €/SetAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseAchsmaß [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

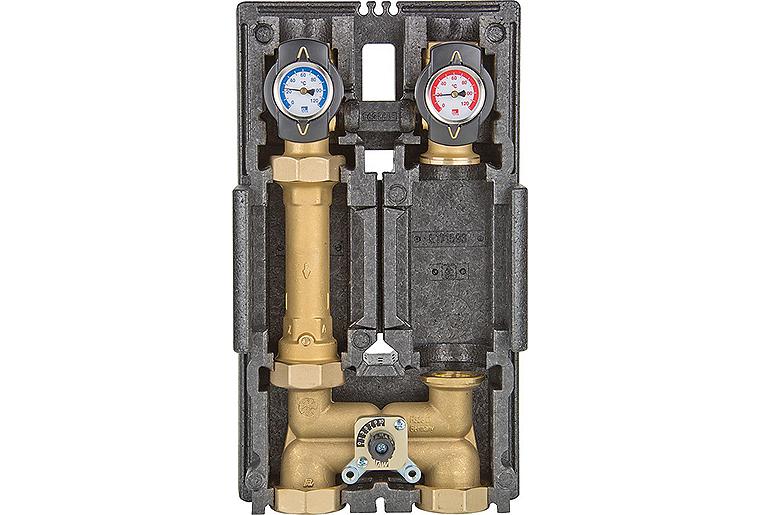

Heizkreisset K38 Heat Bloc DN 32(1 1/4") 4-Wege-Mischer
DN 32 (1 1/4"), Kvs: 7,3Für mischergeregelte Heizung in Verbindung mit einer Kesselhochhaltung4-Wege-Mischer: Bei einem Heizkreis geeignet für den Betrieb mit einer Kesselkreispumpe (erlaubt eine Zirkulation im Kesselkreis bei geschlossenem Vorlauf). Bei Einsatz auf einem Verteiler muss der Mischerrücklauf mit einem Sperrventil ausgerüstet werden, um Fehlzirkulationen sicher zu verhindern!Anschlüsse DN25 (1"): Innengewinde Anschlüsse DN32 (1¼"): - zum Heizkreis DN32 (1¼") Innengewinde, - zum Verteiler DN32-Flansch mit Überwurfmutter DN50Pumpe beidseitig absperrbar Für Einbau auf PAW-Modulverteiler geeignet Isolierung nach EnEV, aus EPP Vor- und Rücklaufstrang tauschbar Schwerkraftbremse (aufstellbar) im Rücklauf, 200 mbar, für alle Einbaulagen geeignetTechnische Daten:max. Betriebsdruck DN25/DN32: 8/6 barBetriebstemperatur: max. 110°CDichtungen: EPDM/NBRAchsabstand: 125 mmEinbaulänge DN25/DN32: 345/385 mmMarke: PAWHerstellerartikelnummer: 39083Ausführung: ohne PumpeMax. Betriebsdruck [bar]: 6VPE: €/SetAusführung: gemischtHöhe [mm]: 383Werkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseBreite [mm]: 250Achsmaß [mm]: 125Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulikmodul Easyflow Logic Direktkreis, Mischkreis Warmwasserladung, Regelung
Ausführung Heizung und WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mmWitterungsgeführtKomplett vorverdrahtetInkl. Regelung, Mischermotor, Umschaltventil und FühlerHerstellerartikelnummer: 2031052ACS-P6-LHMax. Betriebsdruck [bar]: 6VPE: €/StückAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseTiefe [mm]: 180Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

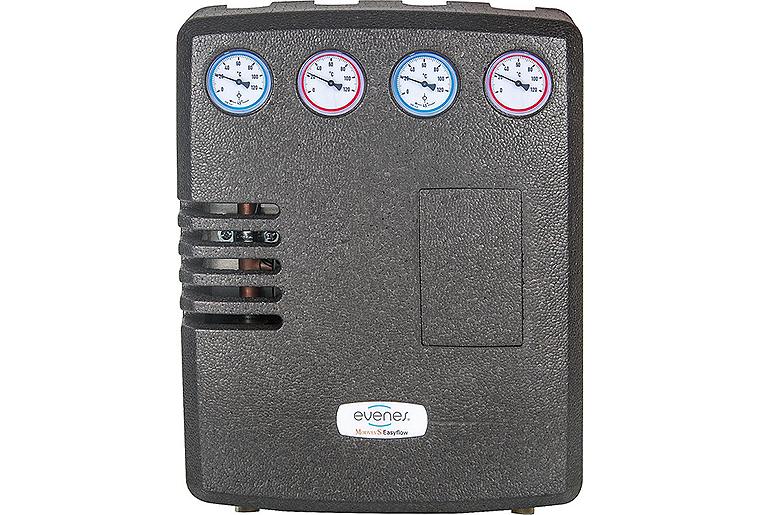

Hydraulikmodul Easyflow Logic Direktkreis, Mischerkreis Warmwasserladung
Ausführung Heizung und WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mmFür Anlagen mit bauseitiger RegelungInkl. Mischermotor und Umschaltventil Betriebsspannung: 230 V/ACHerstellerartikelnummer: 2031052ACS-P6-WSMax. Betriebsdruck [bar]: 6VPE: €/StückAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseTiefe [mm]: 180Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. mit Regelung
Ausführung Heizung ohne WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mmWitterungsgeführtKomplett vorverdrahtetInkl. Regelung, Mischermotor und FühlerHerstellerartikelnummer: 2031052-P6-LHMax. Betriebsdruck [bar]: 6VPE: €/StückAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseTiefe [mm]: 180Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. ohne Regelung
Ausführung Heizung ohne WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mm Für Anlagen mit bauseitiger RegelungInkl. Mischermotor Betriebsspannung: 230 V/ACHerstellerartikelnummer: 2031052-P6-WSMax. Betriebsdruck [bar]: 6VPE: €/StückAusführung: gemischtWerkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseTiefe [mm]: 180Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

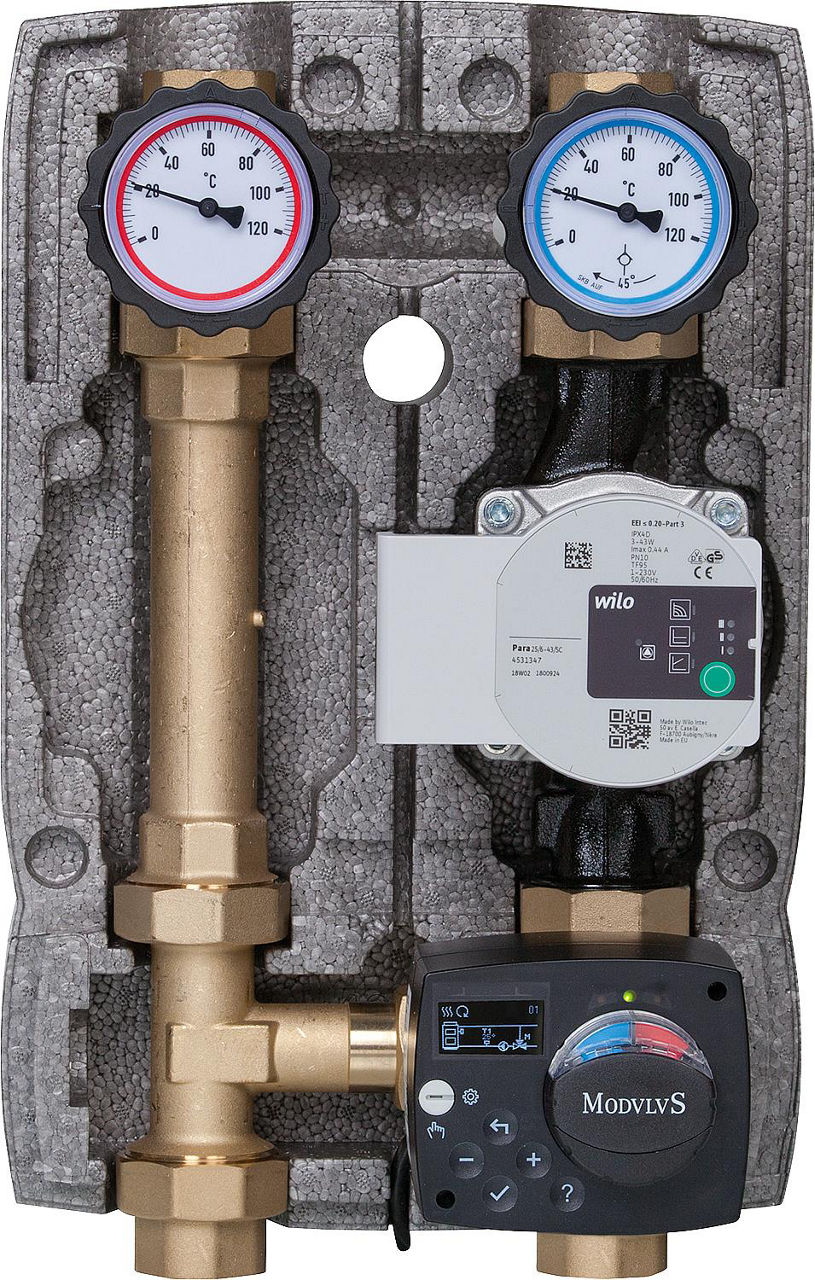

Heizkreisset Easyflow DN25(1") Clima3,Regelung,Stellmotor, Wilo Para 25/6
Clima 3, HeizenMit witterungsgeführtem Heizungsregler MHCC, für einen geregelten HeizkreisMit witterungsgeführter Heizungsregelung, Pumpe, Mischermotor und EPP-IsolierungVorlauf:1x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot) 1x Wilo Para 25/6 SC1x Knebelkugelhahn 2x Überwurfmutter und Dichtung1x Verschraubung DN 25 (1")1x 3-Wege-Mischer Rücklauf:1x Rücklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau) und aufstellbarer Schwerkraftbremse durch Drehen von 45° des Handrades.1x Knebelkugelhahn1x Verschraubung DN 25 (1")1x T-Stück zu 3-Wege-MischerTechnische Daten:Betriebstemperatur max.: 110 °CBetriebsdruck max.: 10 barAnschlüsse: DN 25 (1") IGSchwerkraftbremse: 20 mbar Achsmaß: 125 mmMaterial: MessingIsolierung: EPPMaße (mit Isolierung) H x B x T: 466 x 250 x 215 mmKvs-Wert 6,0Ausführung: Pumpe Wilo Para 25/6 SCMax. Betriebsdruck [bar]: 10VPE: €/SetAusführung: gemischtHöhe [mm]: 466Werkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseBreite [mm]: 250Achsmaß [mm]: 125Tiefe [mm]: 210Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Heizkreisset Easyflow DN25(1") Clima6,Regelung,Stellmotor, Wilo Para 25/6
Clima 6, Heizen und KühlenMit witterungsgeführtem Regler LHCC, für einen geregelten HeizkreisMit witterungsgeführter Heizungsregelung, Pumpe, Mischermotor und EPP-IsolierungVorlauf:1x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot) 1x Wilo Para 25/6 SC1x Knebelkugelhahn 2x Überwurfmutter und Dichtung1x Verschraubung DN 25 (1")1x 3-Wege-Mischer Rücklauf:1x Rücklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau) und aufstellbarer Schwerkraftbremse durch Drehen von 45° des Handrades.1x Knebelkugelhahn1x Verschraubung DN 25 (1")1x T-Stück zu 3-Wege-MischerTechnische Daten:Betriebstemperatur max.: 110 °CBetriebsdruck max.: 10 barAnschlüsse: DN 25 (1") IGSchwerkraftbremse: 20 mbar Achsmaß: 125 mmMaterial: MessingIsolierung: EPPMaße (mit Isolierung) H x B x T: 466 x 250 x 215 mmKvs-Wert 6,0Ausführung: Pumpe Wilo Para 25/6 SCMax. Betriebsdruck [bar]: 10VPE: €/SetAusführung: gemischtHöhe [mm]: 466Werkstoff: MessingEinbaustrecke für Wärmemengenzähler: falseBreite [mm]: 250Achsmaß [mm]: 125Tiefe [mm]: 210Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

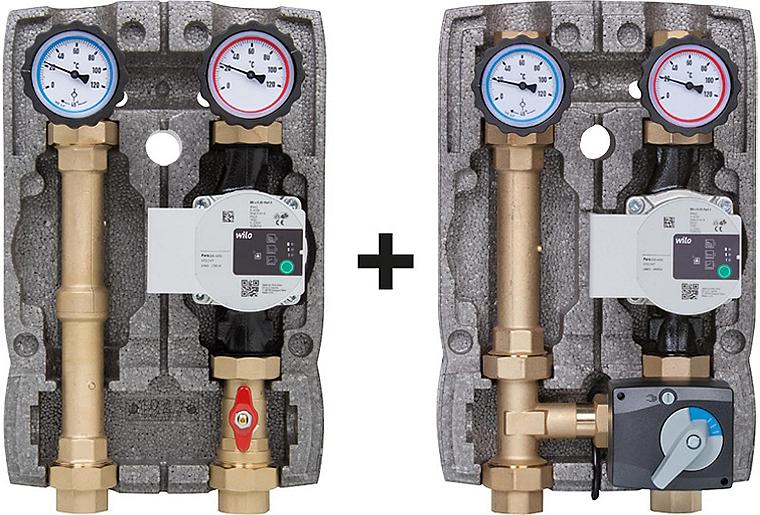

Modulverteilergruppe Easyflow 1xDirektkreis,1xMischkreis, Typ DiMi25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmVPE: €/Stück

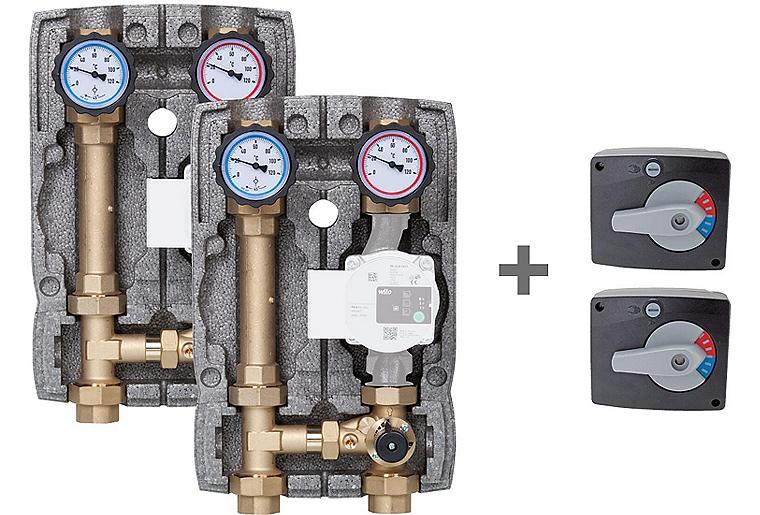

Modulverteilergruppe Easyflow 2xMischkreis, Typ MiMi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmHerstellerartikelnummer: EASYFLOW MIMI 25 XVPE: €/Set
Modulverteilergruppe Easyflow 2xDirektkreis Typ DiDi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmHerstellerartikelnummer: EASYFLOW DIDI 25 XVPE: €/Set
Modulverteilergruppe Easyflow 1xDirektkreis,2xMischerkreis Typ DiMIMI25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmHerstellerartikelnummer: EASYFLOW DIMIMI 25 XVPE: €/SetVersandinformationen:Speditionssendung
