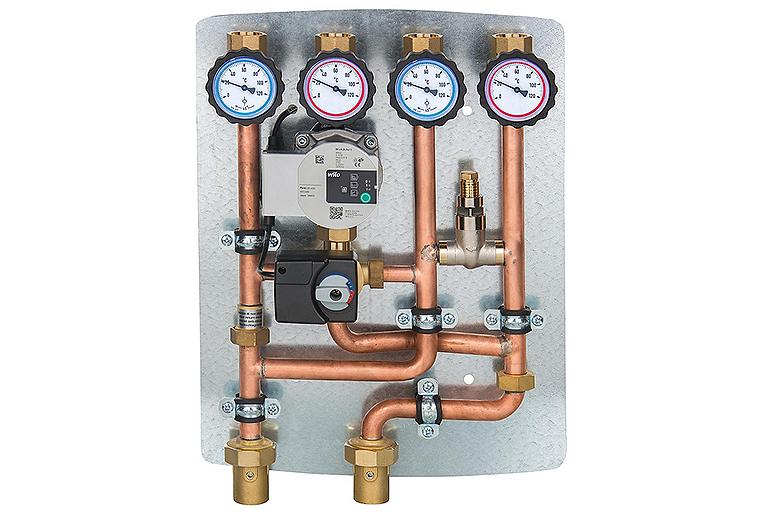

Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. ohne Regelung
655,75 €
Produktnummer:
HT-3220202043
Produktinformationen "Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. ohne Regelung"
Ausführung Heizung ohne Warmwasserbereitung
- Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis
- Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet
- Einfache Befestigung durch stabile Metallgrundplatte
- Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)
- Kompakt und komplett vormontiert
- Komplett vorverdrahtet (in der Ausführung mit Regelung)
Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Überströmventil
Rücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer Schwerkraftbremse
Vorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer Schwerkraftbremse
Technische Daten:
- Betriebstemperatur max.: 95 °C
- Betriebsdruck max.: 6 bar
- Anschlüsse: DN25(1“) IG
- Schwerkraftbremse: 20 mbar
- Kvs-Wert Direktkreis: 5,0
- Kvs-Wert Mischerkreis: 4,0
- Leistung Direktkreis max.: 35 kW (Δt 20K)
- Leistung Mischerkreis max.: 12 kW (Δt 8K)
- Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)
- Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)
- Achsmaß Wärmeerzeuger: 125 mm
- Achsmaß Heizkreise: 90 mm
- Material: Messing, Kupfer
- Isolierung: EPP
- Maße (mit Isolierung) HxBxT: 516x400x180 mm
- Für Anlagen mit bauseitiger Regelung
- Inkl. Mischermotor Betriebsspannung: 230 V/AC
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
