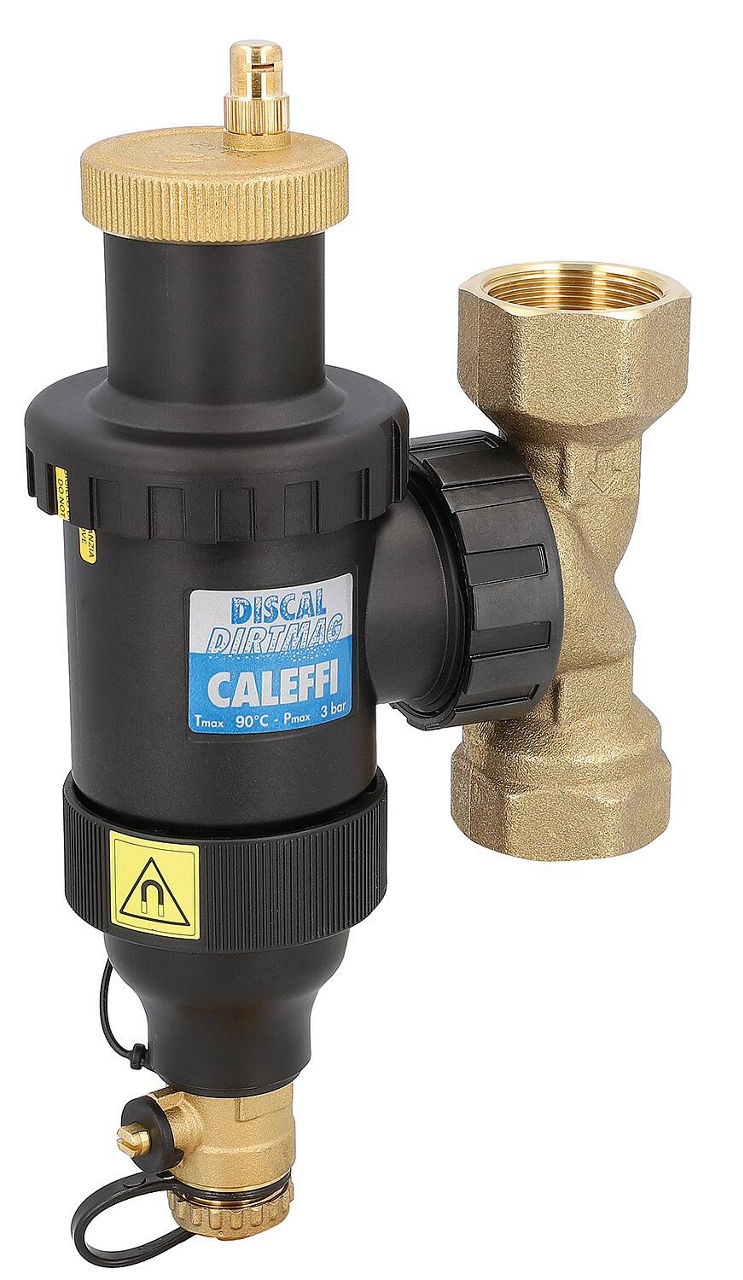

Mikroblasen- und Schlammabscheider DiscalDirtmag mit Magnet, DN 32 (1 1/4")
Kombination mit Mikroblasen-Luftabscheider und Schlamm-/Magnetitabscheider Drehbar für waagrechten und senkrechten Einbau Entlüfter mit hygroskopischer SicherheitskappeEntleerungshahn mit Schlauch-AnschlussTechnische Daten:Betriebsdruck max.: 3 barTemperaturbereich: 0-90°CMaterial Gehäuse: Technopolymer-KunststoffMaterial Anschlussstück: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 32AnschlussInnengewindeEinbaulagesenk-/ waagerechtDurchflussleistung [m³/h]0 — 10.5DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMax. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.546407MarkeCALEFFIGröße28 mm KlemmverschraubungAnschlussDN 32 (1 1/4")DokumenteDatenblatt - 1Datenblatt - 2

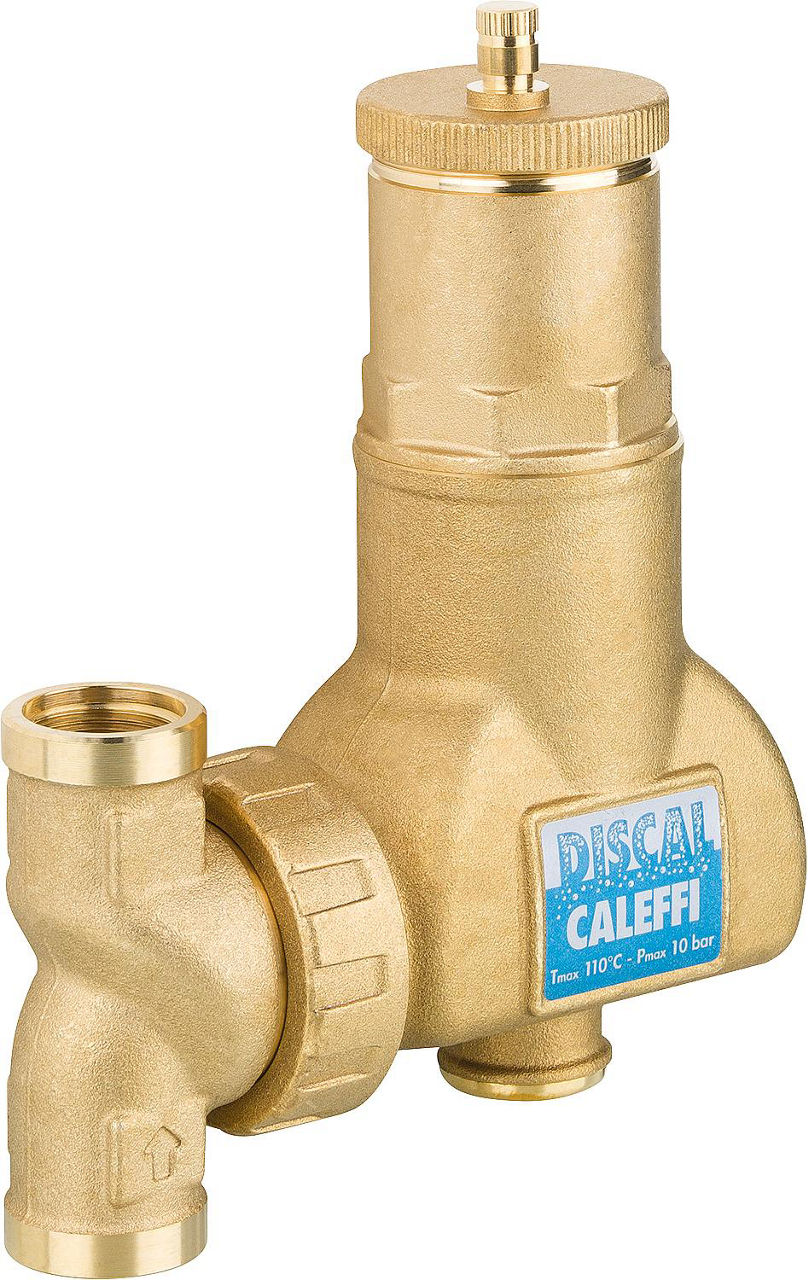

Mikroblasen-Luftabscheider Discal Typ 551, DN20(3/4") IG, waagrecht und senkrecht verstellbar
Einsetzbar in Heiz- und KühlkreisläufenEntfernt kontinuierlich Luftblasen und Gase in Form von MikrobläschenEin spezielles Edelstahl-Gitternetz sorgt dafür, dass auch kleinste Mikrobläschen im Hauptstrom gebremst werden und aufsteigen könnenMit Hilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführtEinbauempfehlung: im Vorlauf vor der UmwälzpumpeNicht absperrbarTechnische Daten:Material Gehäuse: MessingBetriebsdruck max: 10 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 10 barMedien: Wasser und Glykolgemisch max. 50% Mit Entleerstutzen Verstellbar, drehbare SchieneFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110AnschlussDN 20 (3/4") IGHersteller Art-Nr.551705EAN8016615565577DokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, 22mm Klemmanschluss, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussKlemmringEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]106GrößeKlemmring 22 mmH1 [mm]153L [mm]106Durchsatz [m³/h]1,3EAN8717811018491Hersteller Art-Nr.AA022FBA08MarkeSPIROTECHDokumenteDatenblatt - 1

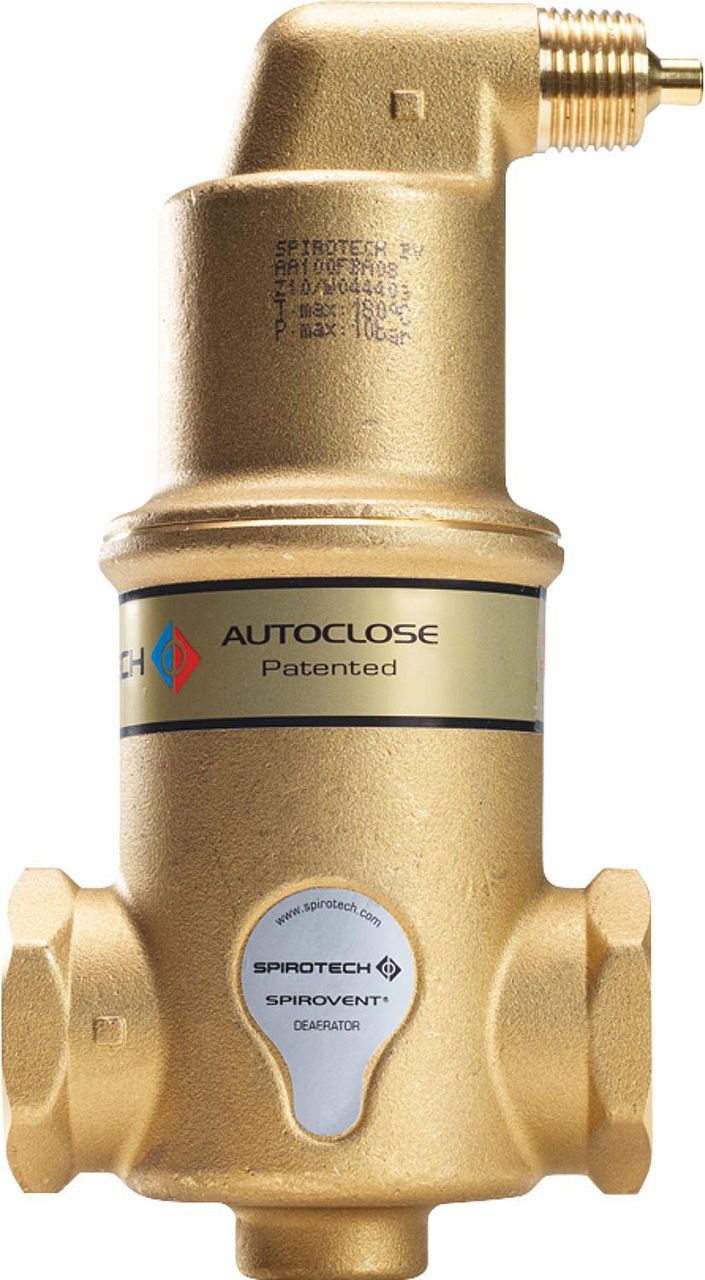

Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN20(3/4") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]85GrößeDN 20 (3/4") IGH1 [mm]153L [mm]85Durchsatz [m³/h]1,3EAN8717811018514Hersteller Art-Nr.AA075FBA08MarkeSPIROTECHDokumenteDatenblatt - 1

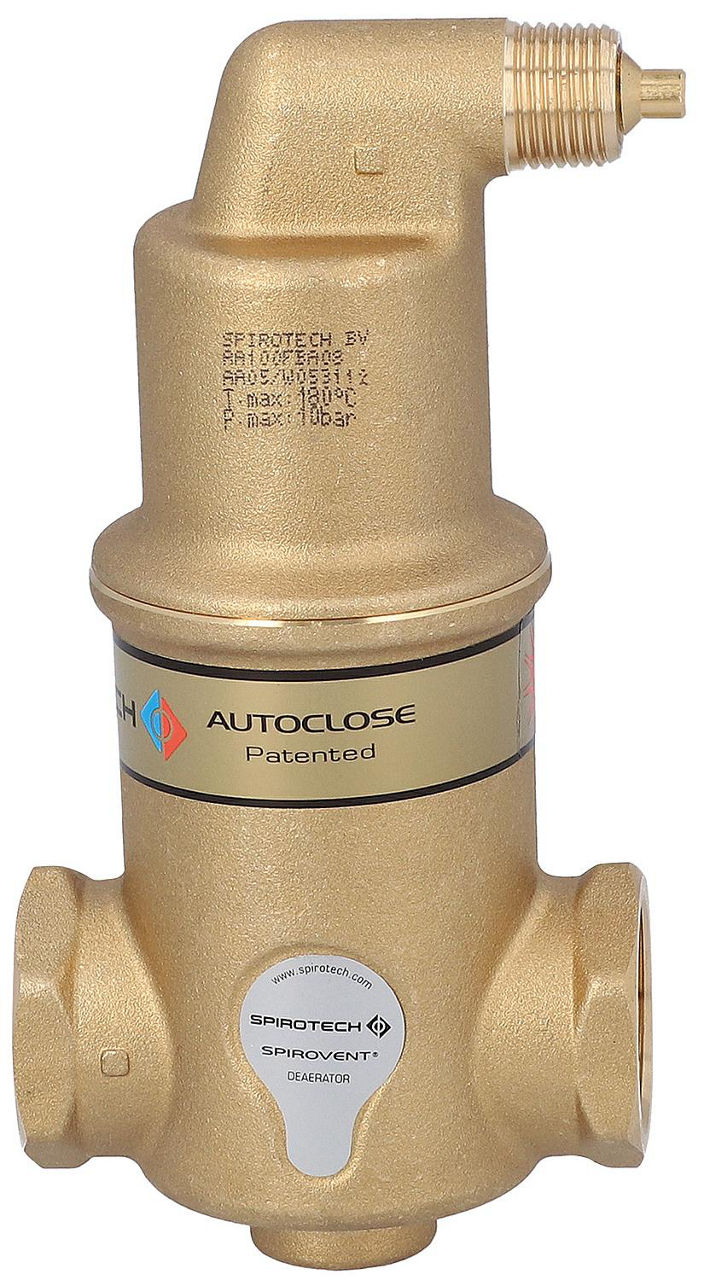

Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN25(1") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 2DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]88GrößeDN 25 (1") IGH1 [mm]180L [mm]88Durchsatz [m³/h]2,0EAN8717811018538Hersteller Art-Nr.AA100FBA08MarkeSPIROTECHDokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN40(11/2") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 40AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 5DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]88GrößeDN 40 (1 1/2") IGH1 [mm]234L [mm]88Durchsatz [m³/h]5,0EAN8717811018569Hersteller Art-Nr.AA150FBA08MarkeSPIROTECHDokumenteDatenblatt - 1

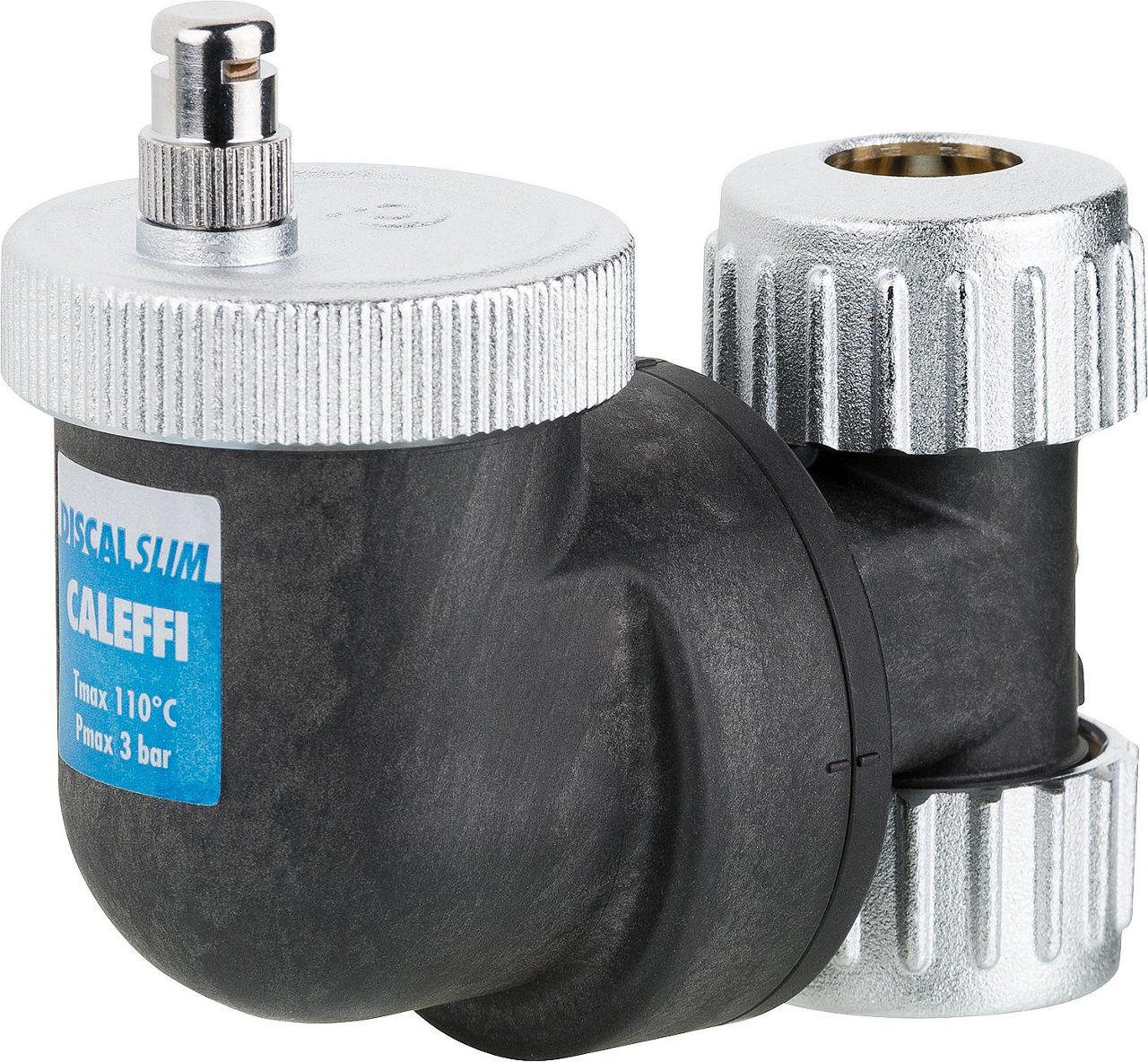

Mikroblasenluftabscheider DISCALSLIM 22mm Klemmverschraubung
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussKlemmringEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]72Anschluss22 mm KlemmverschraubungDokumenteDatenblatt - 1

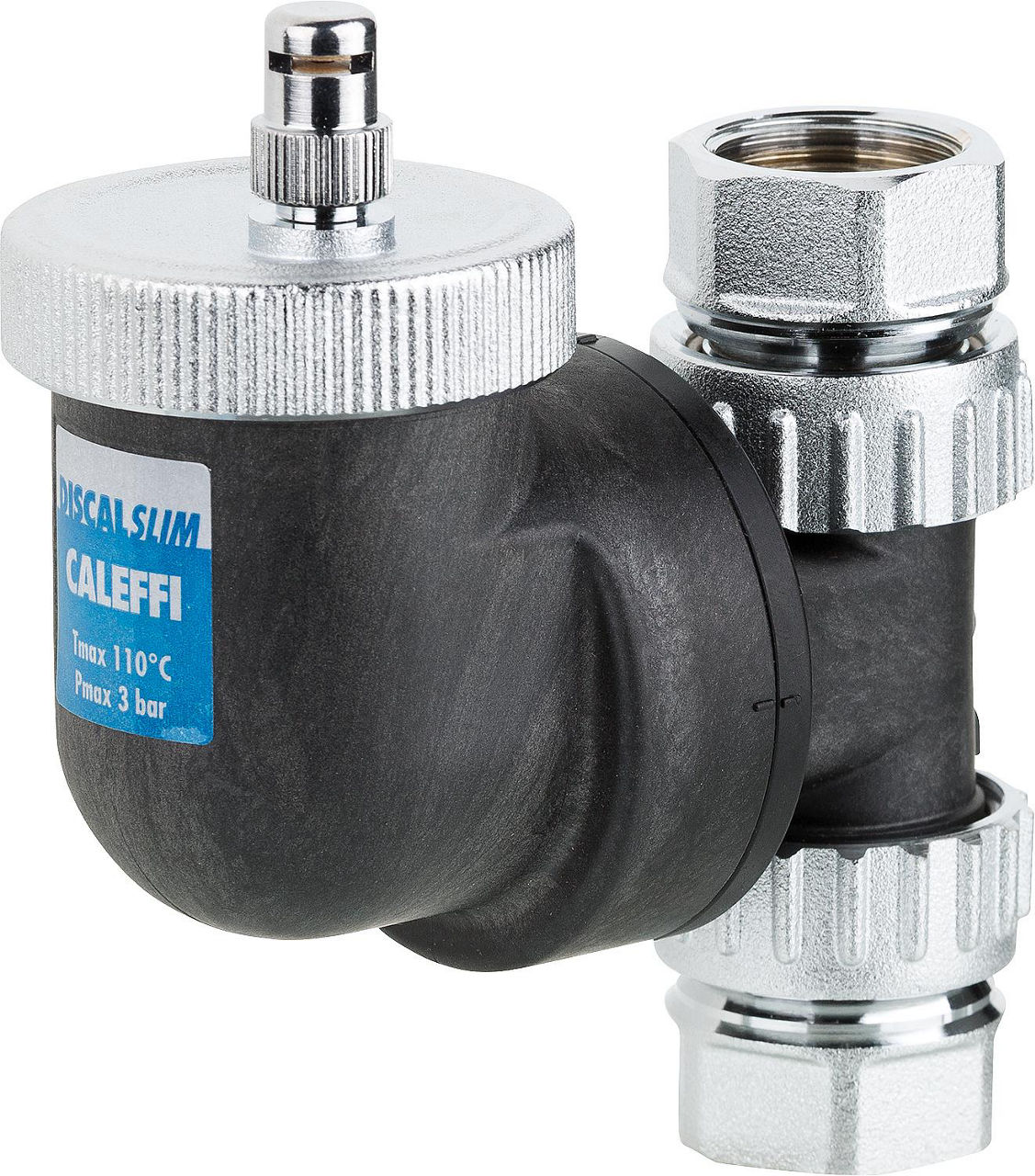

Mikroblasenluftabscheider DISCALSLIM DN20 (3/4") IG
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]105AnschlussDN 20 (3/4") IGDokumenteDatenblatt - 1
Mikroblasenluftabscheider DISCALSLIM DN25 (1") IG
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]118AnschlussDN 25 (1") IGDokumenteDatenblatt - 1

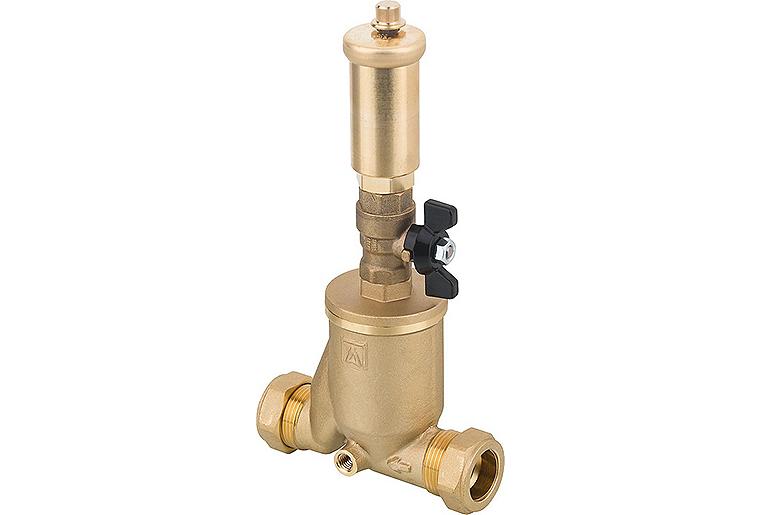

Solar-Luftabscheiderkombination mit Kugelhahn bis max 150°C
Gehäuse MessingAnschluss: Klemmring 22 mmBetriebsdruck max.: 6 barBetriebstemperatur max.: 150°CFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

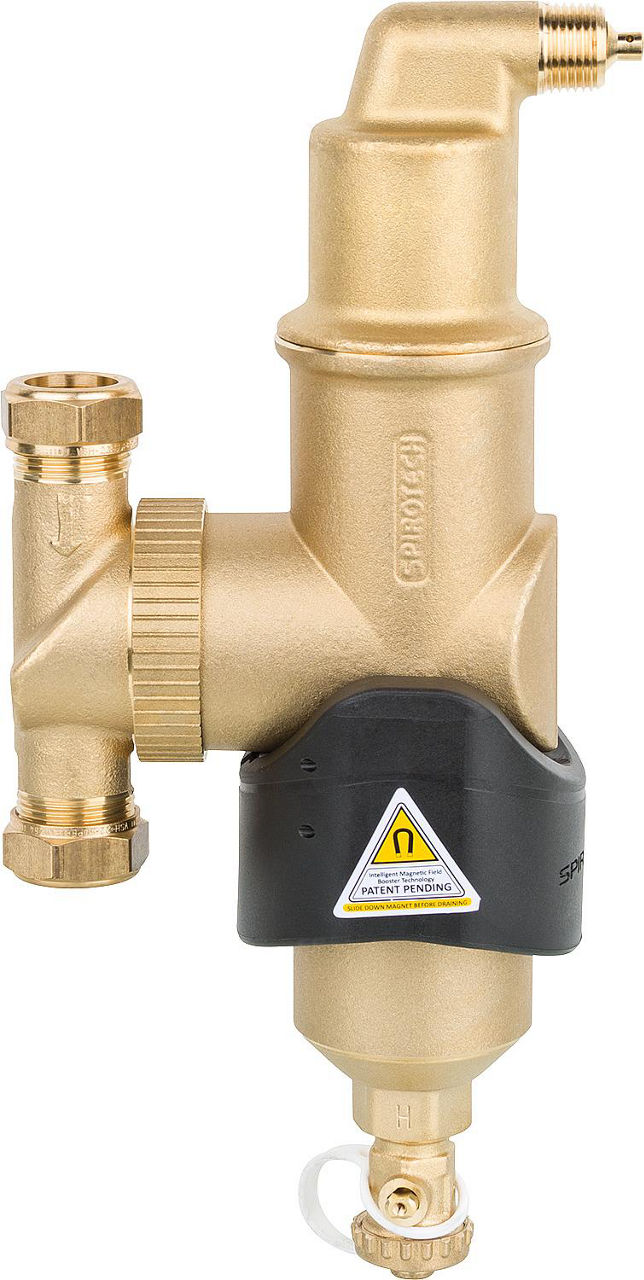

Spirocombi Luft- und Schlamm- abscheider mit Magnet MB3 DN32 (11/4") IG, 110°C, 10 bar
Kombinierter Mikroluftblasen- und Schlammabscheider mit leistungssteigerndem externen Magnet für Kühl- und HeizwassersystemeVariabler, um 360 Grad drehbarer Anschluss für vertikale, horizontale oder auch diagonale RohrleitungenStrömungsberuhigung in der Abscheidekammer durch spezielles Spirorohr ermöglicht kontinuierliche Entfernung von Luft-, Mikroluftblasen sowie magnetischen und nicht magnetischen Schmutz- und Schlammpartikeln bei sehr geringem DruckverlustSehr hohe Abscheiderate von Magnetit durch zwei außenliegende, nicht medium berührte Neodym PermanentmagneteLeckagefreiTechnische Daten:Material Gehäuse: MessingBetriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedien: Wasser/ Glykol bis 50%Fließgeschwindigkeit max.: 1 m/sAnschluss am Luftaustritt: DN15 (1/2") AGTechnische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 32AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 3.6DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]128EAN8717811055038AnschlussDN 32 (1 1/4") IGL [mm]128Durchsatz [m³/h]3,6Hersteller Art-Nr.UC125WJMarkeSPIROTECH
Spirocombi Luft- und Schlamm- abscheider mit Magnet MB3 DN40 (11/2") IG, 110°C, 10 bar
Kombinierter Mikroluftblasen- und Schlammabscheider mit leistungssteigerndem externen Magnet für Kühl- und HeizwassersystemeVariabler, um 360 Grad drehbarer Anschluss für vertikale, horizontale oder auch diagonale RohrleitungenStrömungsberuhigung in der Abscheidekammer durch spezielles Spirorohr ermöglicht kontinuierliche Entfernung von Luft-, Mikroluftblasen sowie magnetischen und nicht magnetischen Schmutz- und Schlammpartikeln bei sehr geringem DruckverlustSehr hohe Abscheiderate von Magnetit durch zwei außenliegende, nicht medium berührte Neodym PermanentmagneteLeckagefreiTechnische Daten:Material Gehäuse: MessingBetriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedien: Wasser/ Glykol bis 50%Fließgeschwindigkeit max.: 1 m/sAnschluss am Luftaustritt: DN15 (1/2") AGTechnische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 40AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 5DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]128EAN8717811055045AnschlussDN 40 (1 1/2") IGL [mm]128Durchsatz [m³/h]5,0Hersteller Art-Nr.UC150WJMarkeSPIROTECH
Spirocombi Luft- und Schlamm- abscheider mit Magnet MB3 DN50 (2")7 IG, 110°C, 10 bar
Kombinierter Mikroluftblasen- und Schlammabscheider mit leistungssteigerndem externen Magnet für Kühl- und HeizwassersystemeVariabler, um 360 Grad drehbarer Anschluss für vertikale, horizontale oder auch diagonale RohrleitungenStrömungsberuhigung in der Abscheidekammer durch spezielles Spirorohr ermöglicht kontinuierliche Entfernung von Luft-, Mikroluftblasen sowie magnetischen und nicht magnetischen Schmutz- und Schlammpartikeln bei sehr geringem DruckverlustSehr hohe Abscheiderate von Magnetit durch zwei außenliegende, nicht medium berührte Neodym PermanentmagneteLeckagefreiTechnische Daten:Material Gehäuse: MessingBetriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedien: Wasser/ Glykol bis 50%Fließgeschwindigkeit max.: 1 m/sAnschluss am Luftaustritt: DN15 (1/2") AGTechnische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 50AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 7.5DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]128EAN8717811055052AnschlussDN 50 (2") IGL [mm]128Durchsatz [m³/h]7,5Hersteller Art-Nr.UC200WJMarkeSPIROTECH
