Magnetit- und Schlammabscheider DIRTMAGSLIM Typ 545455 Vaillant Unterputz DN20(3/4") AG x DN20(3/4") ÜM
Zur Montage unter WandheizkesselnMit eingebauter EntleerungTechnische Daten:Material: Gehäuse aus Technopolymer-KunststoffEntleerungshahn mit DN 20 (3/4") AGBetriebsdruck max.: 3 barTemperaturbereich: 0-90°CAnschluss: DN 20 (3/4") AG x DN 20 (3/4") IG ÜWMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Magnetit- und Schlammabscheider DIRTMAGSLIM Typ 545555 002 Junkers Unterputz DN20(3/4")AG x DN20(3/4") ÜM
Zur Montage unter WandheizkesselnMit eingebauter EntleerungTechnische Daten:Material: Gehäuse aus Technopolymer-KunststoffEntleerungshahn mit DN 20 (3/4") AGBetriebsdruck max.: 3 barTemperaturbereich: 0-90°CAnschluss: DN 20 (3/4") AG x DN 20 (3/4") IG ÜWMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Magnetit- und Schlammabscheider DIRTMAGSLIM Typ 545555 003 Brötje Unterputz DN20(3/4")AG x DN20(3/4") ÜM
Zur Montage unter WandheizkesselnMit eingebauter EntleerungTechnische Daten:Material: Gehäuse aus Technopolymer-KunststoffEntleerungshahn mit DN 20 (3/4") AGBetriebsdruck max.: 3 barTemperaturbereich: 0-90°CAnschluss: DN 20 (3/4") AG x DN 20 (3/4") IG ÜWMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Magnetit- und Schlammabscheider EVENES Magnus DN20 (3/4")
Einbaulage horizontal oder vertikalDrehbares GehäuseStarker MagnetMit Entleerungshahn DN 15 (1/2")Technische Daten:Betriebsdruck max.: 10 barBetriebstemperaturbereich: 0-100°CMedien: Wasser, Wasser/Glycolgemisch bis 50%Material:Gehäuse: MessingDichtung: EPDMFiltereinsatz: EdelstahlAnschlussstück: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 9.5DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]100Baulänge [mm]104GrößeDN 20 (3/4")kv-Wert9,50MarkeevenesDokumenteDatenblatt - 1Datenblatt - 2
Magnetit- und Schlammabscheider EVENES Magnus DN25 (1")
Einbaulage horizontal oder vertikalDrehbares GehäuseStarker MagnetMit Entleerungshahn DN 15 (1/2")Technische Daten:Betriebsdruck max.: 10 barBetriebstemperaturbereich: 0-100°CMedien: Wasser, Wasser/Glycolgemisch bis 50%Material:Gehäuse: MessingDichtung: EPDMFiltereinsatz: EdelstahlAnschlussstück: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 10.3DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]100Baulänge [mm]104GrößeDN 25 (1")kv-Wert10,30MarkeevenesDokumenteDatenblatt - 1Datenblatt - 2
Magnetit- und Schlammabscheider XF, 22mm Klemmanschluss
Entfernt magnetische und nichtmagnetische Schlammpartikel in HeizungsanlagenDrehbares Anschlußteil, Einbaulage horizontal und vertikal möglichEntleerung mit DN 20 (3/4") SchlauchanschlußHalbautomatische Selbstreinigung durch integrierte BürstenWartung ohne Demontage des Filters möglichTechnische Daten:Betriebsdruck max.: 3 barBetriebstemperaturbereich: 0-90°CMedien: Wasser, Wasser/Glycolgemisch bis 30%Material Gehäuse: Technopolymer-KunststoffMaterial Anschlussteil: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderSchmutz/MagnetitAnschlussKlemmringEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 9DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.577200EAN8016615018417Anschluss22 mm KlemmringverschraubungDokumenteDatenblatt - 1Datenblatt - 2
Magnetit- und Schlammabscheider XF, 28mm Klemmanschluss
Entfernt magnetische und nichtmagnetische Schlammpartikel in HeizungsanlagenDrehbares Anschlußteil, Einbaulage horizontal und vertikal möglichEntleerung mit DN 20 (3/4") SchlauchanschlußHalbautomatische Selbstreinigung durch integrierte BürstenWartung ohne Demontage des Filters möglichTechnische Daten:Betriebsdruck max.: 3 barBetriebstemperaturbereich: 0-90°CMedien: Wasser, Wasser/Glycolgemisch bis 30%Material Gehäuse: Technopolymer-KunststoffMaterial Anschlussteil: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderSchmutz/MagnetitAnschlussKlemmringEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 10.5DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90EAN8016615676273Hersteller Art-Nr.577300Anschluss28 mm KlemmringverschraubungDokumenteDatenblatt - 1Datenblatt - 2
Magnetit- und Schlammabscheider XF, DN20 (3/4") IG
Entfernt magnetische und nichtmagnetische Schlammpartikel in HeizungsanlagenDrehbares Anschlußteil, Einbaulage horizontal und vertikal möglichEntleerung mit DN 20 (3/4") SchlauchanschlußHalbautomatische Selbstreinigung durch integrierte BürstenWartung ohne Demontage des Filters möglichTechnische Daten:Betriebsdruck max.: 3 barBetriebstemperaturbereich: 0-90°CMedien: Wasser, Wasser/Glycolgemisch bis 30%Material Gehäuse: Technopolymer-KunststoffMaterial Anschlussteil: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 10.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.577500EAN8016615676228AnschlussDN 20 (3/4"), IGDokumenteDatenblatt - 1Datenblatt - 2
Magnetit- und Schlammabscheider XF, DN25 (1") IG
Entfernt magnetische und nichtmagnetische Schlammpartikel in HeizungsanlagenDrehbares Anschlußteil, Einbaulage horizontal und vertikal möglichEntleerung mit DN 20 (3/4") SchlauchanschlußHalbautomatische Selbstreinigung durch integrierte BürstenWartung ohne Demontage des Filters möglichTechnische Daten:Betriebsdruck max.: 3 barBetriebstemperaturbereich: 0-90°CMedien: Wasser, Wasser/Glycolgemisch bis 30%Material Gehäuse: Technopolymer-KunststoffMaterial Anschlussteil: MessingTechnische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 10.7DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.577600EAN8016615676266AnschlussDN 25 (1"), IGDokumenteDatenblatt - 1
Magnetit- und Schlammabscheider XF, DN32 (1 1/4") IG
Entfernt magnetische und nichtmagnetische Schlammpartikel in HeizungsanlagenDrehbares Anschlußteil, Einbaulage horizontal und vertikal möglichEntleerung mit DN 20 (3/4") SchlauchanschlußHalbautomatische Selbstreinigung durch integrierte BürstenWartung ohne Demontage des Filters möglichTechnische Daten:Betriebsdruck max.: 3 barBetriebstemperaturbereich: 0-90°CMedien: Wasser, Wasser/Glycolgemisch bis 30%Material Gehäuse: Technopolymer-KunststoffMaterial Anschlussteil: MessingTechnische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 32AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 10.7DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.577700EAN8016615676280AnschlussDN 32 (1 1/4"), IGDokumenteDatenblatt - 1
Magnetit- und Schlammabscheider XF, DN40 (1 1/2") IG
Entfernt magnetische und nichtmagnetische Schlammpartikel in Heizungsanlagen Drehbares Anschlußteil, Einbaulage horizontal und vertikal möglich Entleerung mit DN 20 (3/4") Schlauchanschluß Halbautomatische Selbstreinigung durch integrierte Bürsten. Wartung ohne Demontage des Filters möglich Technische Daten: Betriebsdruck max.: 3bar Betriebstemperaturbereich: 0 - 90°C Medien: Wasser, Wasser/Glycolgemisch bis 30% Material Gehäuse: Technopolymer-Kunststoff Material Anschlussteil: Messing Zur Reduzierung des Durchlusses im FilterGeeignet für Anlagen die einen hohen Volumenstrom benötigenTechnische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 40AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 40DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90EAN8016615676297Hersteller Art-Nr.577800AnschlussDN 40 (1 1/2"), IG
Magnetit- und Schlammabscheider XF, DN50 (2") IG
Entfernt magnetische und nichtmagnetische Schlammpartikel in Heizungsanlagen Drehbares Anschlußteil, Einbaulage horizontal und vertikal möglich Entleerung mit DN 20 (3/4") Schlauchanschluß Halbautomatische Selbstreinigung durch integrierte Bürsten. Wartung ohne Demontage des Filters möglich Technische Daten: Betriebsdruck max.: 3bar Betriebstemperaturbereich: 0 - 90°C Medien: Wasser, Wasser/Glycolgemisch bis 30% Material Gehäuse: Technopolymer-Kunststoff Material Anschlussteil: Messing Zur Reduzierung des Durchlusses im FilterGeeignet für Anlagen die einen hohen Volumenstrom benötigenTechnische DatenTyp AbscheiderSchmutz/MagnetitAnschlussgrößeDN 50AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 40DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMaschendichte Filter [mm]0.16Max. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.577900EAN8016615676303AnschlussDN 50 (2"), IG
Mikroblasen- und Schlammabscheider DiscalDirtmag mit Magnet DN25 (1")
Kombination mit Mikroblasen-Luftabscheider und Schlamm-/Magnetitabscheider Drehbar für waagrechten und senkrechten Einbau Entlüfter mit hygroskopischer SicherheitskappeEntleerungshahn mit Schlauch-AnschlussTechnische Daten:Betriebsdruck max.: 3 barTemperaturbereich: 0-90°CMaterial Gehäuse: Technopolymer-KunststoffMaterial Anschlussstück: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagesenk-/ waagerechtDurchflussleistung [m³/h]0 — 10.5DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMax. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.546406MarkeCALEFFIGrößeDN 25 (1")AnschlussDN 25 (1")DokumenteDatenblatt - 1Datenblatt - 2
Mikroblasen- und Schlammabscheider DiscalDirtmag mit Magnet, DN 32 (1 1/4")
Kombination mit Mikroblasen-Luftabscheider und Schlamm-/Magnetitabscheider Drehbar für waagrechten und senkrechten Einbau Entlüfter mit hygroskopischer SicherheitskappeEntleerungshahn mit Schlauch-AnschlussTechnische Daten:Betriebsdruck max.: 3 barTemperaturbereich: 0-90°CMaterial Gehäuse: Technopolymer-KunststoffMaterial Anschlussstück: MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuft/Schmutz/MagnetitAnschlussgrößeDN 32AnschlussInnengewindeEinbaulagesenk-/ waagerechtDurchflussleistung [m³/h]0 — 10.5DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenJaGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnJaMax. Mediumtemperatur (Dauerbetrieb) [°C]90Hersteller Art-Nr.546407MarkeCALEFFIGröße28 mm KlemmverschraubungAnschlussDN 32 (1 1/4")DokumenteDatenblatt - 1Datenblatt - 2
Mikroblasen-Luftabscheider Discal Typ 551, DN20(3/4") IG, waagrecht und senkrecht verstellbar
Einsetzbar in Heiz- und KühlkreisläufenEntfernt kontinuierlich Luftblasen und Gase in Form von MikrobläschenEin spezielles Edelstahl-Gitternetz sorgt dafür, dass auch kleinste Mikrobläschen im Hauptstrom gebremst werden und aufsteigen könnenMit Hilfe eines automatischen Ventils wird die abgeschiedene Luft über eine Luftkammer nach außen abgeführtEinbauempfehlung: im Vorlauf vor der UmwälzpumpeNicht absperrbarTechnische Daten:Material Gehäuse: MessingBetriebsdruck max: 10 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 10 barMedien: Wasser und Glykolgemisch max. 50% Mit Entleerstutzen Verstellbar, drehbare SchieneFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110AnschlussDN 20 (3/4") IGHersteller Art-Nr.551705EAN8016615565577DokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, 22mm Klemmanschluss, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussKlemmringEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]106GrößeKlemmring 22 mmH1 [mm]153L [mm]106Durchsatz [m³/h]1,3EAN8717811018491Hersteller Art-Nr.AA022FBA08MarkeSPIROTECHDokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN20(3/4") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]85GrößeDN 20 (3/4") IGH1 [mm]153L [mm]85Durchsatz [m³/h]1,3EAN8717811018514Hersteller Art-Nr.AA075FBA08MarkeSPIROTECHDokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN25(1") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 2DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]88GrößeDN 25 (1") IGH1 [mm]180L [mm]88Durchsatz [m³/h]2,0EAN8717811018538Hersteller Art-Nr.AA100FBA08MarkeSPIROTECHDokumenteDatenblatt - 1
Mikroblasen-Luftabscheider Spirovent Solar AutoClose, DN40(11/2") IG, horizontal
Luft in SolarflüssigkeitenIm Gegensatz zu Wasser ist die Viskosität von glykolhaltigen Flüssigkeiten wesentlich höher. Je nach Konzentration der Flüssigkeit benötigen Luftbläschen mehrere Stunden um aufzusteigen. In der Flüssigkeit eingeschlossene Luftblasen verbleiben somit im Volumenstrom und durchlaufen die gesamte Anlage. Die Folge: Zirkulations-, Wärmeübergangs- und Korrosionsprobleme.Durch die fest angeordneten Widerstände im Spirorohr werden die Luftbläschen zum Aufsteigen gezwungen. Einbauort muss nicht an der höchsten Stelle erfolgen, sondern unmittelbar am Solarvorlauf.Temperatur: max. 180°CBetriebsdruck: max. 10 barGehäuse: Messing„AutoClose”Diese Ausführung bietet zusätzlich eine Erkennung zwischen Luft und Dampf und schließt automatisch beim Erreichen der Verdampfungstemperatur. Damit ist es möglich, Solaranlagen ständig und effektiv luftfrei zu halten.Vorteile:Kein Dampfaustritt am Ventil dank patentierter AutoClose FunktionKein Flüssigkeitsverlust Keine frühzeitige Zersetzung der Solarflüssigkeit Immer eine luftfreie Anlage mit optimaler LeistungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 40AnschlussInnengewindeEinbaulagewaagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 5DruckstufePN 10MaterialMessingMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenNeinMit AblasshahnNeinOberflächenschutzunbehandeltMax. Mediumtemperatur (Dauerbetrieb) [°C]180Baulänge [mm]88GrößeDN 40 (1 1/2") IGH1 [mm]234L [mm]88Durchsatz [m³/h]5,0EAN8717811018569Hersteller Art-Nr.AA150FBA08MarkeSPIROTECHDokumenteDatenblatt - 1
Mikroblasenluftabscheider DISCALSLIM 22mm Klemmverschraubung
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussKlemmringEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]72Anschluss22 mm KlemmverschraubungDokumenteDatenblatt - 1
Mikroblasenluftabscheider DISCALSLIM DN20 (3/4") IG
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 20AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]105AnschlussDN 20 (3/4") IGDokumenteDatenblatt - 1
Mikroblasenluftabscheider DISCALSLIM DN25 (1") IG
Scheiden in den Hydraulikkreisläufen entstehende Luft bis zur Mikroblasenebene (langsame und kontinuierliche Entlüftung) selbstständig und kontinuierlich abFür den waagrechten und senkrechten EinbauKompakte AbmaßeNicht absperrbarTechnische Daten:Material Gehäuse: Kunststoff PPAG40Betriebsdruck max: 3 barBetriebstemperaturbereich: 0°C-110°CAbblasedruck max: 3 barMedien: Wasser und Glykolgemisch max. 30% Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp AbscheiderLuftAnschlussgrößeDN 25AnschlussInnengewindeEinbaulagesenk-/ waagerechtWirkprinzipStauungDurchflussleistung [m³/h]0 — 1.3DruckstufePN 3MaterialKunststoffMit MagnesiumschutzanodeNeinMit EntsalzungspatroneNeinMit abnehmbarem MagnetenNeinGeeignet für HeizungenJaGeeignet für KühlenJaMit AblasshahnNeinMax. Mediumtemperatur (Dauerbetrieb) [°C]110Baulänge [mm]118AnschlussDN 25 (1") IGDokumenteDatenblatt - 1

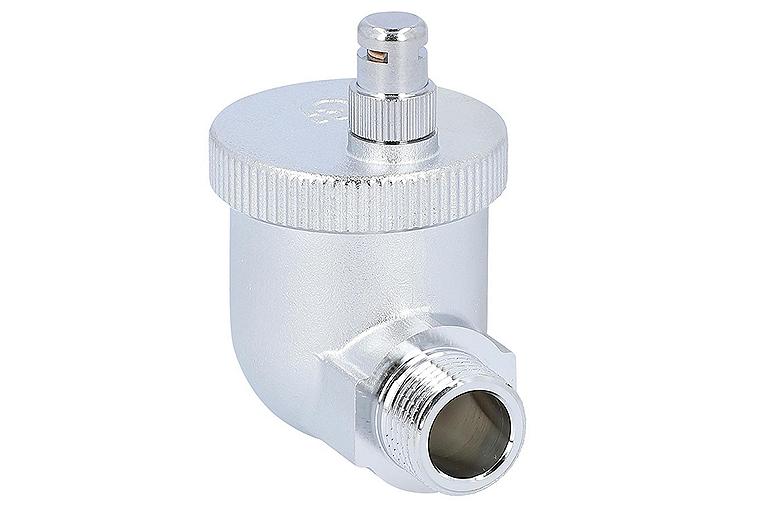

Radiator-Schnellentlüfter Aercal Typ 504, DN15(1/2") AG, Winkelanschluss, Messing verchromt
Betriebsdruck: max. 10 barAus MessingDN15 (½") AGHygroskopische SicherheitskappeVerchromtAbblasedruck: max. 2,5 barBetriebstemperatur: max. 100°CBeschreibung hygroskopische Kappe:Die Entlüfter 3221760393/58, 3220608924 und 3277247226 sind mit einer hygroskopischen Sicherheitskappe ausgerüstet. Diese ist mit Zellulose-Faserscheiben versehen, die bei Kontakt mit Wasser aufquellen und dadurch das Ventil schließen. Auf diese Weise werden ein möglicher Wasseraustritt und daraus entstehende Schäden verhindert.Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

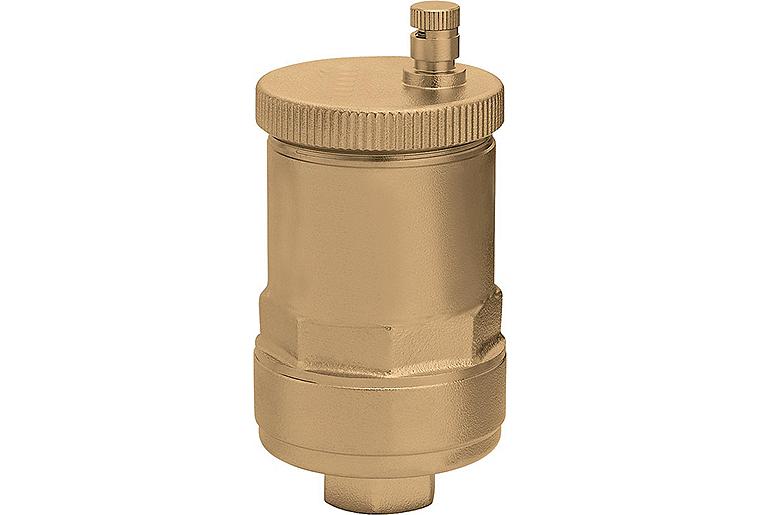

Schnellentlüfter DISCAL AIR, Typ 551 DN15(1/2") IG, aus Messing
DN15 (½") IGAbblasedruck: max. 10 barBetriebstemperatur: max. 110°CBetriebsdruck: max. 10 barAus MessingFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
