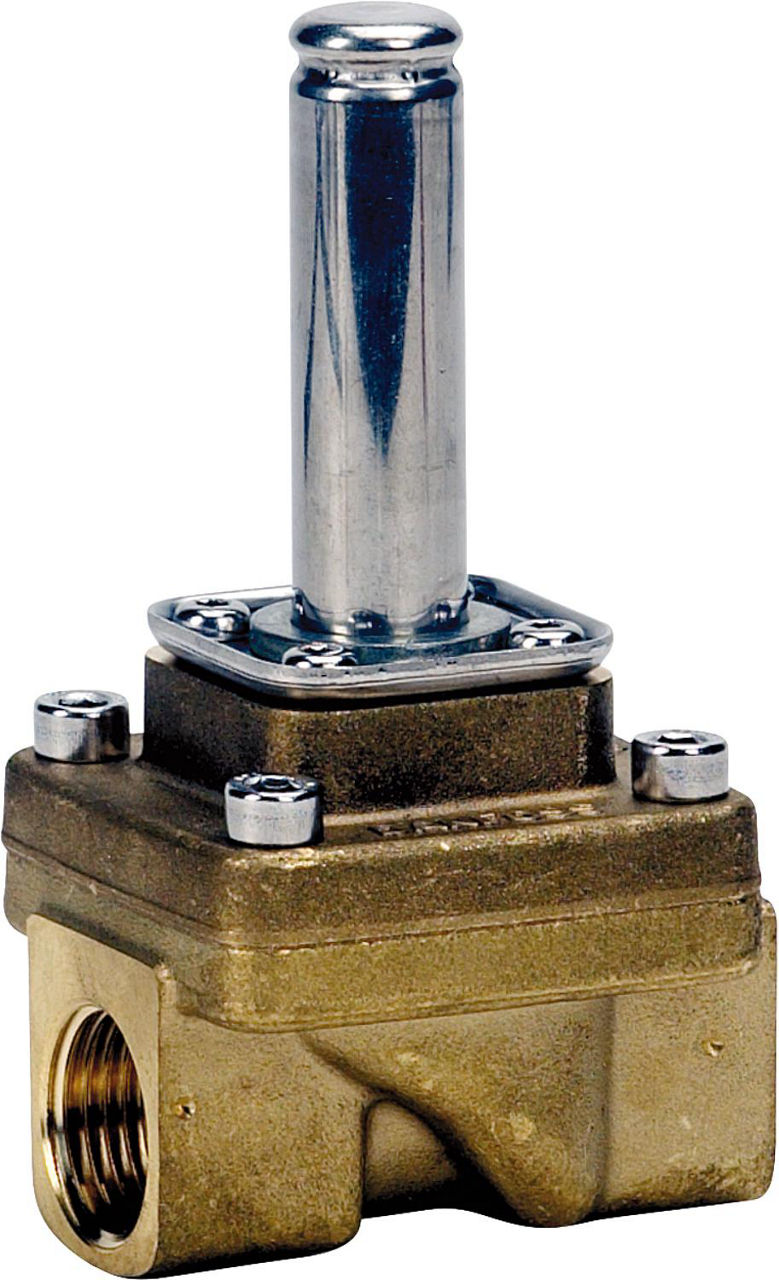

Danfoss Zwangsservogesteuertes Magnetventil Typ EVSIT 12 R 1/2" OL /Nachfolgetyp EV250B
Ohne Spule, stromlos geschlossen (NC). Für Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Drücken-z.B. Heizungsanlagen o.ä., benötigen keinen Differenzdruck.Neutrale Flüssigkeiten (max. 50 cSt) und Gase Ventilgehäuse aus MessingMax. Umgebungstemperatur: 40°C bis 80°C je nach SpulentypMedientemperatur: -30°C bis +140°CDichtungswerkstoff: EPDM für Wasser, VITON für Öl / LuftPrüfdruck max. 20 barSchnellschließendMedien:O = Öl, L = Luft, W = Wasser, B = Sole, D = Dampf1) auch für Wasser (W) bis max. 60°C einsetzbar, für eine geräuscharme Funktion wird eine Spule mit Gleichrichter empfohlen. (Bestell-Nr. 3718116039)Magnetventile sind ohne Spule, diese bitte in der gewünschten Spannung extra dazubestellen!!Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTyp MVEV250B 12 BDWerkstoff des GehäusesMessingkv-Wert [m³/h bei ∆p]4Zulässiger Diff.druck (∆p) min. bar, max. bar0 bis 16Geeigneter Spulentyp12 W a.c., 16 W d.c.Medientemp. min. °C, max. °C-0 bis +100Anschluss 1InnengewindeMedienO L 1)Anschluss 2InnengewindeIdent.-Nr.32U5253Anschlussgröße3/4 Zoll (20)Max. Mediumtemperatur (Dauerbetrieb) [°C]120Min. Mediumtemperatur (Dauerbetrieb) [°C]-30AusführunggeradeKvs-Wert6Höhe [mm]120.5MedienWasserL x H [mm]58 x 93,5MarkeDanfossHersteller Art-Nr.032U5253GrößeDN 15 (1/2")DokumenteDatenblatt - 1

Edelstahlmagnetventil 1" zwangsgesteuert, stromlos geschlossen 230V,50-60Hz
Für den Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyZulässiger Druck: 0 - 12 bar (3/4" - 1")0 - 16 bar (3/8" - 1/2")Dichtung: Viton (FKM)Körper: EdelstahlÖlbeständige MembraneMedien: Öl, Luft, WasserVersandinformationen:Rücknahme ausgeschlossenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenWerkstoff des Gehäusesrostfreier StahlAnschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1 Zoll (25)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert13Höhe [mm]145MedienÖl/Wasser/Luftkv-Wert [m³/h]13,0L x H [mm]95 x 145Spannung [V/Hz]230/50TypD4325 0802 702Zulässiger Druck bar0 - 16Nennweite DN25Anschluss R innenDN 25 (1")MarkeGSR®Hersteller Art-Nr.G043.004249.090.002.039GrößeDN 25 (1")DokumenteDatenblatt - 1Datenblatt - 2

Edelstahlmagnetventil 1/2" zwangsgesteuert, stromlos geschlossen 230V,50-60Hz
Für den Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyZulässiger Druck: 0 - 12 bar (3/4" - 1")0 - 16 bar (3/8" - 1/2")Dichtung: Viton (FKM)Körper: EdelstahlÖlbeständige MembraneMedien: Öl, Luft, WasserVersandinformationen:Rücknahme ausgeschlossenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenWerkstoff des Gehäusesrostfreier StahlAnschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1/2 Zoll (15)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert3.9Höhe [mm]122MedienÖl/Wasser/LuftZulässiger Druck bar0 - 12Anschluss R innenDN 15 (1/2")Spannung [V/Hz]230/50TypD4323 0802 012kv-Wert [m³/h]3,9L x H [mm]67 x 122Nennweite DN15MarkeGSR®Hersteller Art-Nr.G043.004536.090.009.090GrößeDN 15 (1/2")DokumenteDatenblatt - 1Datenblatt - 2

GSR Magnetventil zwangsgesteuert Type D 4322 1002 012 230V 50Hz Druck 0-12 bar 3/8" *
Für den Einsatz in geschlossenen Kreisen mit niedrigem, undefiniertem Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyVentil in Ruhestellung geschlossen (NC). Bei Bestromung öffnet die Magnetspule zuerst die Vorsteuerbohrung und hebt dann direkt oder unterstützt durch eine Druckdifferenz die Membrane vom Ventilsitz. Das Ventil schließt durch Federkraft.Zulässiger Druck: 0 - 16 barDichtung: Viton (FKM)Körper: MessingÖlbeständige MembraneMedien: Öl, Luft, WasserFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypD4322 1002 012Anschluss R innenDN 10 (3/8”)Werkstoff des GehäusesMessingNennweite DN10Zulässiger Druck bar0 – 12kv-Wert [m³/h]3,6Spannung [V/Hz]230 / 50L x H [mm]67 x 122Anschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße3/8 Zoll (10)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert3.6Höhe [mm]122MedienÖl/Wasser/LuftMarkeGSR®Hersteller Art-Nr.G043.004606.090.009.090GrößeDN 10 (3/8")DokumenteDatenblatt - 1Datenblatt - 2

GSR Magnetventil zwangsgesteuert Type D 4323 1002 012 230V 50Hz Druck 0-12 bar 1/2" *
Für den Einsatz in geschlossenen Kreisen mit niedrigem, undefiniertem Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyVentil in Ruhestellung geschlossen (NC). Bei Bestromung öffnet die Magnetspule zuerst die Vorsteuerbohrung und hebt dann direkt oder unterstützt durch eine Druckdifferenz die Membrane vom Ventilsitz. Das Ventil schließt durch Federkraft.Zulässiger Druck: 0 - 16 barDichtung: Viton (FKM)Körper: MessingÖlbeständige MembraneMedien: Öl, Luft, WasserFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypD4323 1002 012Anschluss R innenDN 15 (1/2”)Werkstoff des GehäusesMessingNennweite DN15Zulässiger Druck bar0 – 12kv-Wert [m³/h]3,9L x H [mm]67 x 122Spannung [V/Hz]230 / 50Anschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1/2 Zoll (15)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert3.9Höhe [mm]122MedienÖl/Wasser/LuftMarkeGSR®Hersteller Art-Nr.G043.004569.090.009.090GrößeDN 15 (1/2")DokumenteDatenblatt - 1Datenblatt - 2

GSR Magnetventil zwangsgesteuert Type D 4325 1002 702 ident...3702 Druck 0-16 bar 1" 230V 50 Hz
Für den Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyZulässiger Druck: 0 - 16 barDichtung: Viton (FKM)Körper: MessingÖlbeständige MembraneMedien: Öl, Luft, WasserVersandinformationen:Rücknahme ausgeschlossenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypD4325 1002 702Anschluss R innenDN 25 (1”)Werkstoff des GehäusesMessingNennweite DN25Zulässiger Druck bar0 – 16kv-Wert [m³/h]13,0L x H [mm]95 x 145Spannung [V/Hz]230 / 50Anschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1 Zoll (25)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert13Höhe [mm]145MedienÖl/Wasser/LuftMarkeGSR®Hersteller Art-Nr.G043.004243.090.002.039GrößeDN 25 (1")DokumenteDatenblatt - 1Datenblatt - 2

GSR-Magnetventil zwangsgesteuert B 4327.1002.242 230V 50Hz 0-16 bar 11/2"
Für den Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyZulässiger Druck: 0 - 16 barDichtung: Viton (FKM)Körper: MessingÖlbeständige MembraneMedien: Öl, Luft, WasserFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypB4327 1002 242Anschluss R innenDN 40 (1 1/2”)Werkstoff des GehäusesMessingNennweite DN40Zulässiger Druck bar0 – 16kv-Wert [m³/h]25,0L x H [mm]140 x 233Spannung [V/Hz]230 / 50Anschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1 1/2 Zoll (40)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert30Höhe [mm]233MedienÖl/Wasser/LuftMarkeGSR®Hersteller Art-Nr.G043.001330.090.099.090GrößeDN 40 (1 1/2")DokumenteDatenblatt - 1Datenblatt - 2

GSR-Magnetventil zwangsgesteuert B4328.1002.242 230V 50Hz 0-16 bar 2 "
Für den Einsatz in geschlossenen Kreisen mit niedrigen, undefinierten Druck z. B. HeizungsanlagenStromlos geschlossen (offen auf Anfrage)Die Ventile benötigen keinen DifferenzdruckEinbaulage: nur mit stehendem MagnetenMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSpannung: 230 Volt, 50 HzSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyZulässiger Druck: 0 - 16 barDichtung: Viton (FKM)Körper: MessingÖlbeständige MembraneMedien: Öl, Luft, WasserFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypB4328 1002 242Anschluss R innenDN 50 (2”)Werkstoff des GehäusesMessingNennweite DN50Zulässiger Druck bar0 – 16kv-Wert [m³/h]30,0Spannung [V/Hz]230 / 50L x H [mm]168 x 242Anschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße2 Zoll (50)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert25Höhe [mm]242MedienÖl/Wasser/LuftMarkeGSR®Hersteller Art-Nr.G043.001617.090.099.090GrößeDN 50 (2")DokumenteDatenblatt - 1Datenblatt - 2

Servogesteuertes Magnetventil GSR 1/2",stromlos offen, 230V 50Hz/240V 60Hz
DN 10-25 (3/8"-1"), 230 Volt DCZulässiger Druck: 0,3-20 barMit mindestens 0,3 bar Druckdifferenz arbeitendVentil stromlos offen (NO) Passende Ersatzspule 3718020641Für den Einsatz von neutralen, gasförmigen und flüssigen Medien (Luft/Wasser)Der angegebene Mindestdruck muss als Differenzdruck für eine einwandfreie Funktion der Servosteuerung immer vorhanden seinEinbaulage: beliebig, vorzugsweise stehendDichtung: NBRMedientemperatur: -10°C bis +80°CMit Magnetspule und GerätesteckerSchutzart: IP65100% ED-VDE0580Schnell schließendMade in GermanyFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenWerkstoff des GehäusesMessingAnschluss 1InnengewindeAnschluss 2InnengewindeAnschlussgröße1/2 Zoll (15)Max. Mediumtemperatur (Dauerbetrieb) [°C]80Min. Mediumtemperatur (Dauerbetrieb) [°C]-10AusführunggeradeElektrischer AnschlussAnschlusssteckerAnschlussspannung [V]230Frequenz der Eingangsspannung [Hz]0 — 50Einschaltdauer100 %Schutzart (IP)IP65Kvs-Wert3.8MedienWasser/LuftTypD4023 1001 012 NOkv-Wert [m³/h]3,8L x H [mm]67 x 105MarkeGSR®Hersteller Art-Nr.G040.001984.090.009.090GrößeDN 15 (1/2")DokumenteDatenblatt - 1Datenblatt - 2
