Windfahnen-Relais JSL-1E
Technische Daten:Schaltvermögen: 15 (8) A, 24–250 V ~, bei 24 V ~ min.150mASchaltdifferenz: > = 1 m / sKontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Schutzart: IP 65 (nach Montage, medienseitig: IP 20)Schutzklasse: IUmgebungstemperatur: – 40 … + 80 °Cmax. Mediumtemperatur: 85 °CMin. Einschaltwert: 2m/sMin. Abschaltwert: 1m/sMax. Einschaltwert: 9,2 m/sMax. Ausschaltwert: 8,0/sHebel: MessingFahne: V2A (1.4301)Farbe: grau (Unterteil: RAL 7016, Oberteil RAL 7035)Anwendung:Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern.Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestelltDurch Rechtsdrehen der innen liegenden Schraube können die Einschalt-/Abschaltwerte erhöht werdenEinbau erfolgt senkrecht von oben in eine waagerechte Rohrleitung/KanalMarke: alreHerstellerartikelnummer: JA070100VPE: €/StückEAN: 4050528047144Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Alre-Strömungswächter JSF-3 E 1/2" Medium normal
mechanischTÜV-geprüftTechnische Daten:Schaltvermögen: 15 (8) A, 24–250 V ~, bei 24 V ~ min. 150 mAKontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Genauigkeit: ± 15 % vom eingestellten SollwertSchutzart: IP 65Schutzklasse: IUmgebungstemperatur: – 40 … + 85 °Cmax. Mediumtemperatur: 120 °CPaddel: V4ABauartgeprüft durch TÜV nach Strömung 100 bis 6 ˝Medium: normalTrägerkörperschaft: MSMarke: alremax. Betriebsdruck [bar]: 5Ausstattung: angeb. T-Stück (GG)Herstellerartikelnummer: JA060500VPE: €/StückRohr [mm]: DN 15 (1/2")Typ: JSF-3EEAN: 4050528047120Versandinformationen:Rücknahme ausgeschlossenFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSF-3EAusstattungangeb. T-Stück (GG)max. Betriebsdruck [bar]5Rohr [mm]DN 15 (1/2")EAN4050528047120Hersteller Art-Nr.JA060500MarkealreDokumenteDatenblatt - 1
Alre-Strömungswächter JSF-1 E 1-8" Medium normal
mechanischTÜV-geprüftTechnische Daten:Schaltvermögen: 15 (8) A, 24–250 V ~, bei 24 V ~ min. 150 mAKontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Genauigkeit: ± 15 % vom eingestellten SollwertSchutzart: IP 65Schutzklasse: IUmgebungstemperatur: – 40 … + 85 °Cmax. Mediumtemperatur: 120 °CPaddel: V4ABauartgeprüft durch TÜV nach Strömung 100 bis 6 ˝Medium: normalTrägerkörperschaft: MSMarke: alremax. Betriebsdruck [bar]: 8Ausstattung: -Herstellerartikelnummer: JA060100VPE: €/StückRohr [mm]: DN 25 (1") ... DN 200 (8")Typ: JSF-1EEAN: 4050528047083Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSF-1EAusstattung-Rohr [mm]DN 25 (1") ... DN 200 (8")max. Betriebsdruck [bar]8EAN4050528047083Hersteller Art-Nr.JA060100MarkealreDokumenteDatenblatt - 1
Alre-Strömungswächter JSF-1 R E 1-8" Medium normal
mechanischTÜV-geprüftTechnische Daten:Schaltvermögen: 15 (8) A, 24–250 V ~, bei 24 V ~ min. 150 mAKontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)Genauigkeit: ± 15 % vom eingestellten SollwertSchutzart: IP 65Schutzklasse: IUmgebungstemperatur: – 40 … + 85 °Cmax. Mediumtemperatur: 120 °CPaddel: V4ABauartgeprüft durch TÜV nach Strömung 100 bis 6 ˝Medium: normalTrägerkörperschaft: MSMarke: alremax. Betriebsdruck [bar]: 5Ausstattung: red. Schaltwerte für geringes DurchflussvolumenHerstellerartikelnummer: JA060200VPE: €/StückRohr [mm]: DN 25 (1") ... DN 200 (8")Typ: JSF-1REEAN: 4050528047090Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSF-1REAusstattungred. Schaltwerte für geringes DurchflussvolumenRohr [mm]DN 25 (1") ... DN 200 (8")max. Betriebsdruck [bar]5EAN4050528047090Hersteller Art-Nr.JA060200MarkealreDokumenteDatenblatt - 1

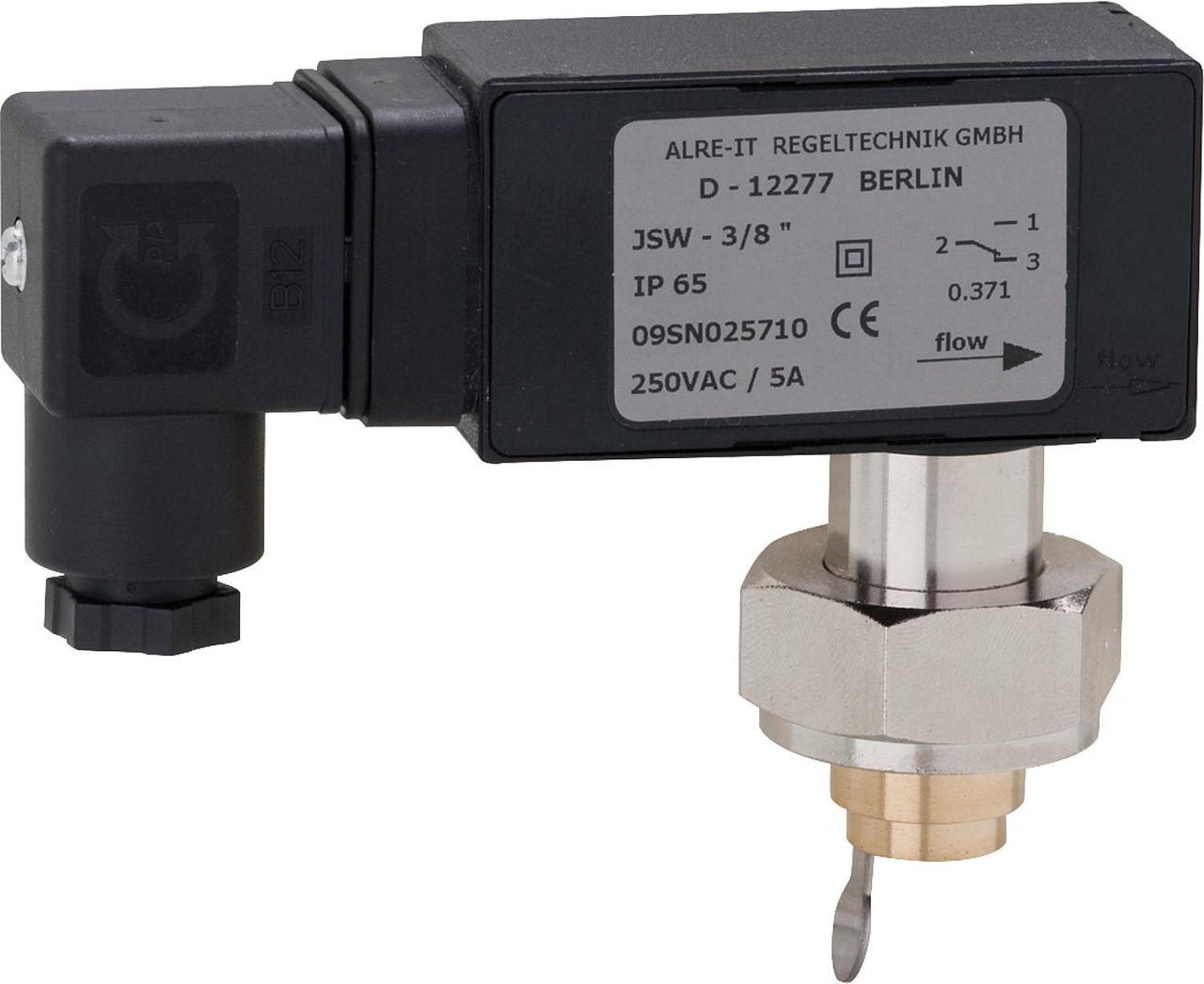

Alre-Strömungswächter JSW-1/2
Technische Daten:Schaltvermögen: 5 A, 24–250 V ~Kontakt: 1 Mikroschalter als potentialfreier WechselkontaktSchaltpunktgenauigkeit: ± 15 % vom EndwertSchutzart: IP 65Schutzklasse: IImax. Mediumtemperatur: 110 °Cmax. Druck: 25 barMaterial Gehäuse: MsPaddel: NIROMs-Überwurfmutter DN 20 R (3/4“) mit O-Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2“) im LieferumfangAnwendung:Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8“) bis DN 25 (1“)Einbau: Senkrecht in eine waagerechte RohrleitungBeruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem PaddelMarke: alremax. l/min.: 20DN: 15Herstellerartikelnummer: H530944l/min.: 0,5VPE: €/StückSchaltpunkt steigend: 5,5 - 7,0 l/minRohr [mm]: 1/2”Typ: JSW-1/2”EAN: 4050528044778Schaltpunkt fallend: 5,5 - 6,5 l/minFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSW-1/2”Rohr [mm]1/2”DN15max. l/min.20Schaltpunkt fallend5,5 - 6,5 l/minSchaltpunkt steigend5,5 - 7,0 l/minl/min.0,5EAN4050528044778Hersteller Art-Nr.H530944MarkealreDokumenteDatenblatt - 1
Alre-Strömungswächter JSW-3/4"
Technische Daten:Schaltvermögen: 5 A, 24–250 V ~Kontakt: 1 Mikroschalter als potentialfreier WechselkontaktSchaltpunktgenauigkeit: ± 15 % vom EndwertSchutzart: IP 65Schutzklasse: IImax. Mediumtemperatur: 110 °Cmax. Druck: 25 barMaterial Gehäuse: MsPaddel: NIROMs-Überwurfmutter DN 20 R (3/4“) mit O-Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2“) im LieferumfangAnwendung:Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8“) bis DN 25 (1“)Einbau: Senkrecht in eine waagerechte RohrleitungBeruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem PaddelMarke: alremax. l/min.: 40DN: 20Herstellerartikelnummer: H530945l/min.: 2,0VPE: €/StückSchaltpunkt steigend: 9,0 - 11,0 l/minRohr [mm]: 3/4”Typ: JSW-3/4”EAN: 4050528044785Schaltpunkt fallend: 7,0 - 9,5 l/minFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSW-3/4”Rohr [mm]3/4”DN20max. l/min.40Schaltpunkt fallend7,0 - 9,5 l/minSchaltpunkt steigend9,0 - 11,0 l/minl/min.2,0EAN4050528044785Hersteller Art-Nr.H530945MarkealreDokumenteDatenblatt - 1
Alre-Strömungswächter JSW-1"
Technische Daten:Schaltvermögen: 5 A, 24–250 V ~Kontakt: 1 Mikroschalter als potentialfreier WechselkontaktSchaltpunktgenauigkeit: ± 15 % vom EndwertSchutzart: IP 65Schutzklasse: IImax. Mediumtemperatur: 110 °Cmax. Druck: 25 barMaterial Gehäuse: MsPaddel: NIROMs-Überwurfmutter DN 20 R (3/4“) mit O-Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2“) im LieferumfangAnwendung:Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8“) bis DN 25 (1“)Einbau: Senkrecht in eine waagerechte RohrleitungBeruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem PaddelMarke: alremax. l/min.: 60DN: 25Herstellerartikelnummer: H530946l/min.: 3,5VPE: €/StückSchaltpunkt steigend: 17,0 - 20,5 l/minRohr [mm]: 1”Typ: JSW-1”EAN: 4050528044792Schaltpunkt fallend: 13,5 - 16,5 l/minFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypJSW-1”Rohr [mm]1”DN25max. l/min.60Schaltpunkt fallend13,5 - 16,5 l/minSchaltpunkt steigend17,0 - 20,5 l/minl/min.3,5EAN4050528044792Hersteller Art-Nr.H530946MarkealreDokumenteDatenblatt - 1

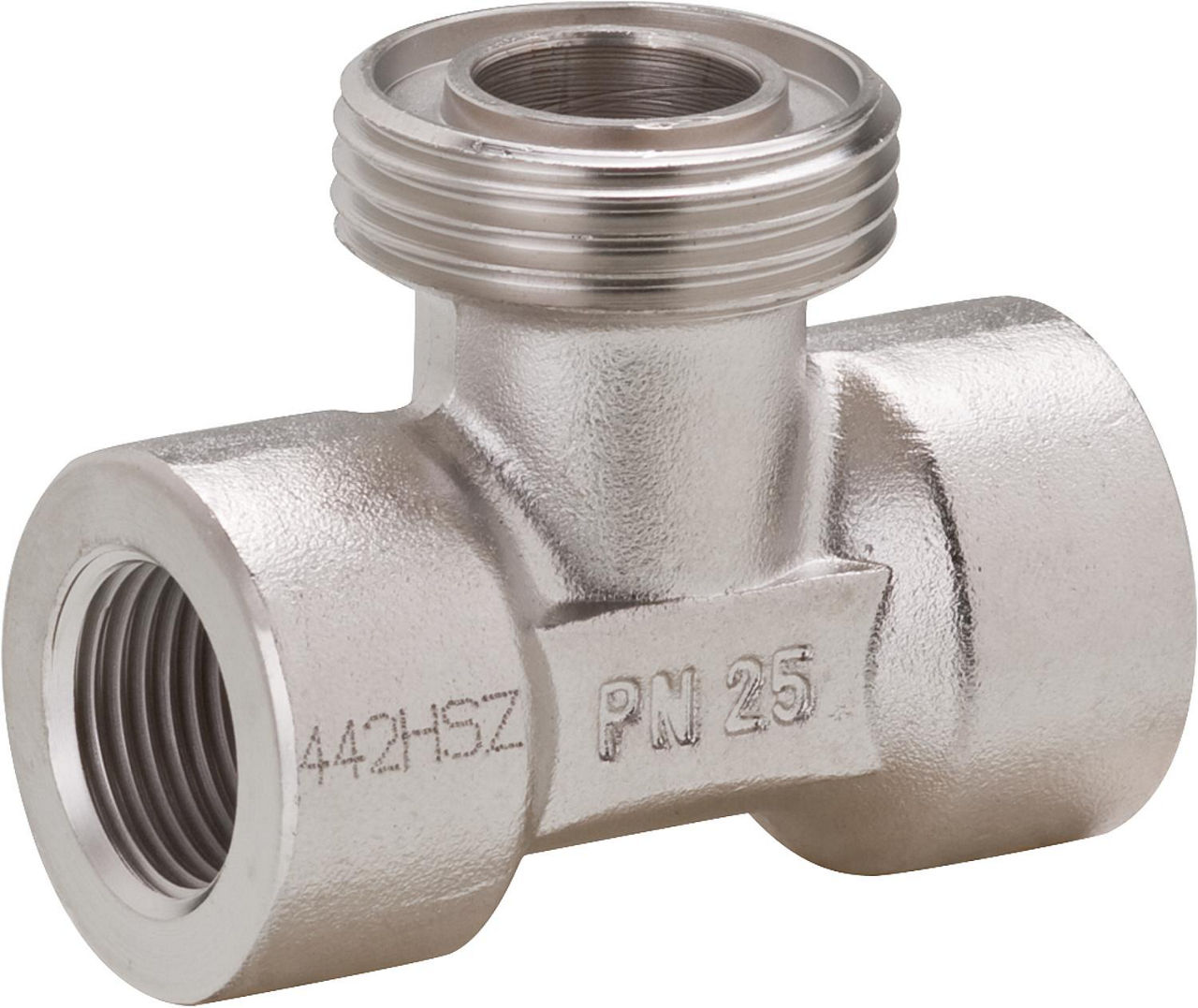

Alre-T-Stück 1/2" zu Strömungswächter JSW-1/2"
Marke: alreHerstellerartikelnummer: H530957VPE: €/StückGröße: DN 15 (1/2")EAN: 4050528044860Technische DatenGrößeDN 15 (1/2")EAN4050528044860Hersteller Art-Nr.H530957Markealre
Alre-T-Stück 3/4" zu Strömungswächter JSW-3/4"
Marke: alreHerstellerartikelnummer: H530951VPE: €/StückGröße: DN 20 (3/4")EAN: 4050528044815Technische DatenGrößeDN 20 (3/4")EAN4050528044815Hersteller Art-Nr.H530951Markealre
Alre-T-Stück 1" zu Strömungswächter JSW-1"
Marke: alreHerstellerartikelnummer: H530953VPE: €/StückGröße: DN 25 (1")EAN: 4050528044839Technische DatenGrößeDN 25 (1")EAN4050528044839Hersteller Art-Nr.H530953Markealre
