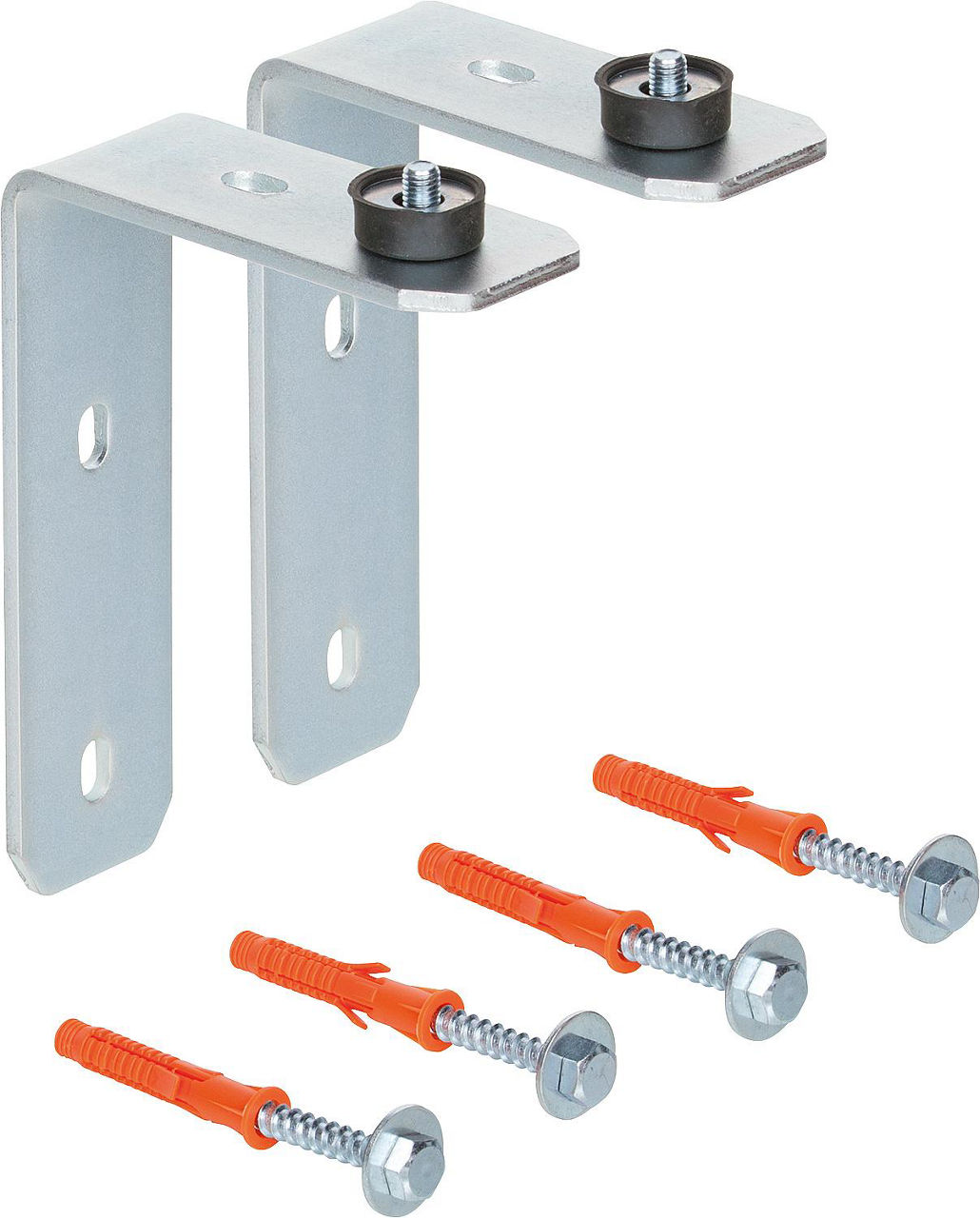

WS-Wandbefestigung universal Typ L-HV 100-150 galv. verzinkt inkl. Befestigungsmat. 1 Paar
Passend für: HV 50 und HV 70VibrationsgedämpftAusladung a: 100 mm oder 150 mmVPE: 2 StückGalvanisch verzinktEinschließlich BefestigungsmaterialVPE: €/VPE
WS-Standkonsole Typ SKL 80/L galv. verzinkt inkl. Befestigungsmaterial
Passend für: HV 80, HVM und HVM SUVibrationsgedämpftGalvanisch verzinktEinschließlich BefestigungsmaterialVPE: €/StückHöhenverstellbar [mm]: 650-900Typ: SKL 80/LTechnische DatenTypSKL 80/LHöhenverstellbar [mm]650-900

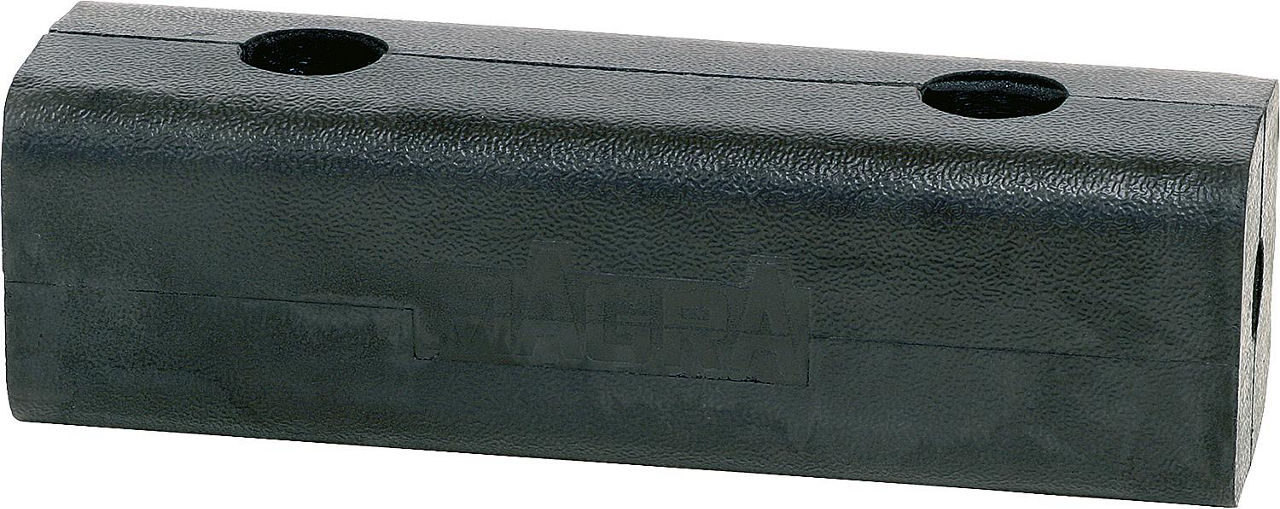

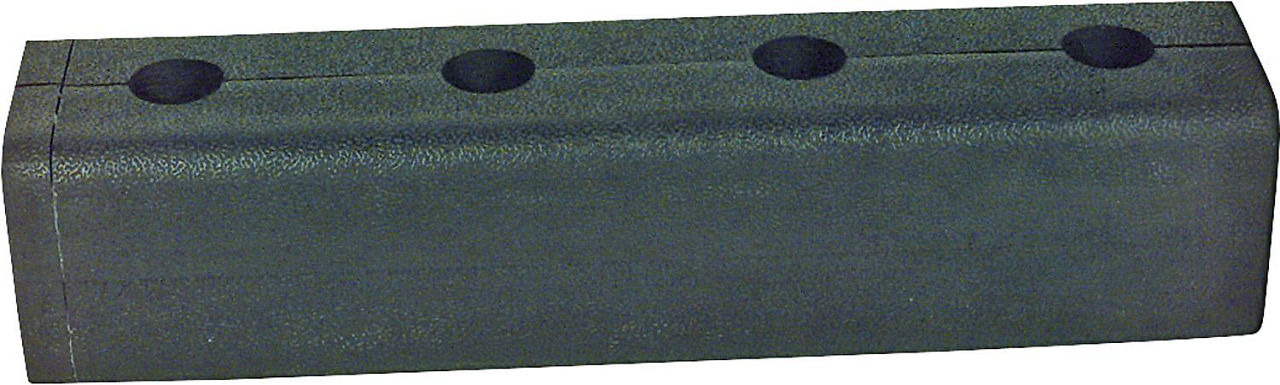

Fertigisolierung Type 60-24 Typ WST
entspricht der EnEVEntspricht der EnEVPU-Hartschaum-Halbschalen Wandstärke: 25 mm Mit Ausschnitten für die AnschlüsseEinschließlich SchnellverschlüssenMarke: MAGRAHerstellerartikelnummer: 64070602400Stärke [mm]: 25VPE: €/StückAusführung: HartschaumAnwendung: sonstigeEAN: 4024497003746

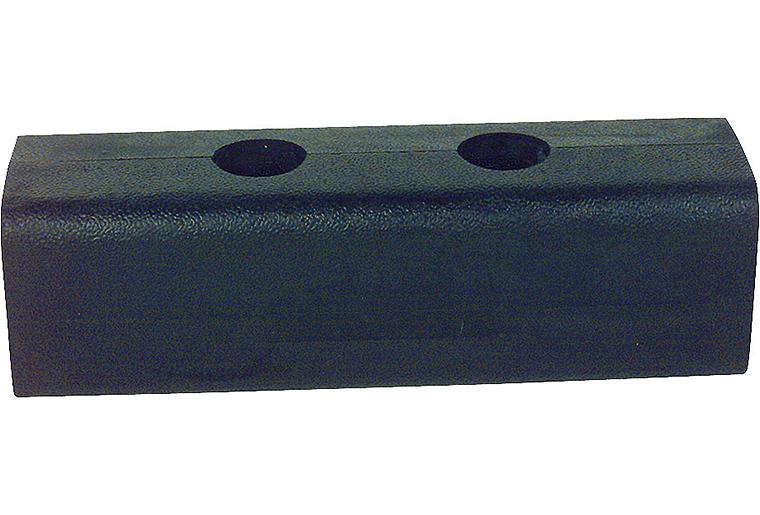

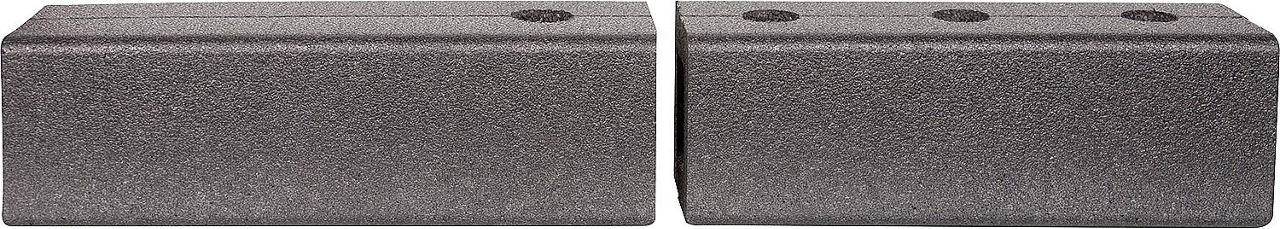

Magra Fertigisolierung für Vario schwarz 1 x Zwischenstück
Umschließt 1 HeizgruppeMit SchnellverschlüssenWandstärke: 35 mmMarke: MAGRAHerstellerartikelnummer: 615708520010Stärke [mm]: 35VPE: €/StückAusführung: sonstigepassend für: Vario 85-20Anwendung: sonstigeEAN: 4024497004156Technische DatenAnwendungsonstigeAusführungsonstigeStärke [mm]35passend fürVario 85-20EAN4024497004156Hersteller Art-Nr.615708520010MarkeMAGRA
Wandkonsolenset Typ LU-HV 160 -220 inkl. Befestigungsmaterial
Passend für: HV 80, HVM und HVM SUVibrationsgedämpftAusladung a: 160 mm oder 220 mmVPE: 2 Stück VPE: €/Set

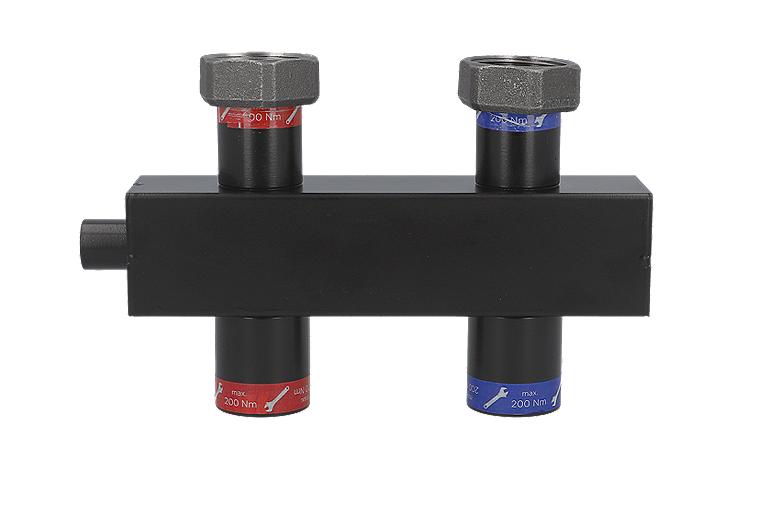

Hydraulische Weiche Evenes W3 M DN32(11/4") IG, 3m³h, 70kW, inkl. Isolierung
Ideal auf die Kesselverteiler evenes VT3 DN 25 (1") abgestimmtAuch mit Fremdverteiler mit Achsabstand 125 mm einsetzbarAnschluss für FühlerInkl. IsolierungTechnische Daten:Material: StahlMaterial Isolierung: EPP Materialstärke Isolierung: 25 mmBetriebsdruck max.: 6 barBetriebstemperatur max.: 110 °CDurchsatz max.: 3 m³/hLeistung max.: 70 kWAnschluss Heizkreis: DN 40 (1 1/2") ÜWMAnschluss Kesselkreis: DN 32 (1 1/4") IGAnschluss Fühler: DN 15 (1/2")Achsabstand Heizkreis: 125 mmAchsabstand Kesselkreis: 125 mmMaße (L x T): 300 x 110 mmMit Befestigungsmaterial: falseMarke: evenesOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 125Max. Betriebsdruck [bar]: 6VPE: €/StückTBS-Label-Neu: falseWerkstoff: StahlBreite [mm]: 300Achsabstand Sekundärkreis [mm]: 125INT-Label-Neu: falseTiefe [mm]: 110

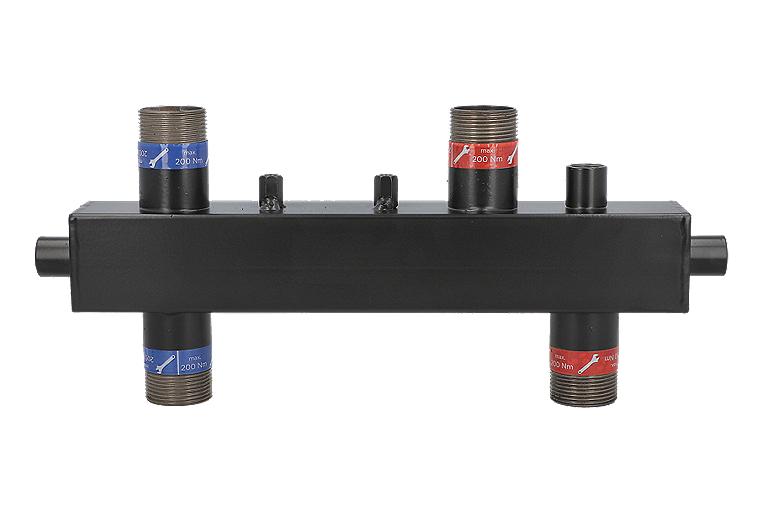

Hydraulische Weiche Evenes W3 P DN 32(11/4") AG, 3m³/h, 70kW, inkl. Halterung und Isolierung
Anschlüsse für Fühler und EntleerungInkl. Isolierung und WandbefestigungTechnische Daten: Material: StahlMaterial Isolierung: EPPMaterialstärke Isolierung: 25 mmBetriebsdruck max.: 6 barBetriebstemperatur max.: 110 °CAnschluss Fühler/Entleerung: DN 15 (1/2")Durchsatz max.: 3 m³/hLeistung max.: 70 kWAnschlüsse Heizkreis: DN 32 (1 1/4") AGAchsabstand Heizkreis: 250 mmAchsabstand Kesselkreis: 187,5 mmWandabstand: 100 mmMaße (L x T): 420 x 110 mmMit Befestigungsmaterial: trueMarke: evenesOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 187.5Max. Betriebsdruck [bar]: 6VPE: €/StückTBS-Label-Neu: falseWerkstoff: StahlBreite [mm]: 420Achsabstand Sekundärkreis [mm]: 250INT-Label-Neu: falseTiefe [mm]: 110
Magra Wandkonsole 85 für Vario-Verteiler
Mit Wandplatte für Schraubbefestigung und einklinkbarem Tragarm Ausladung (a) 160 mm oder 220 mm bis VerteilermitteGalvanisch verzinktEinschließlich BefestigungsmaterialBis 5 Heizgruppen = 2 KonsolenAb 6 Heizgruppen = 3 KonsolenLieferumfang: 1 StückMarke: MAGRAHerstellerartikelnummer: 74010160VPE: €/Stück

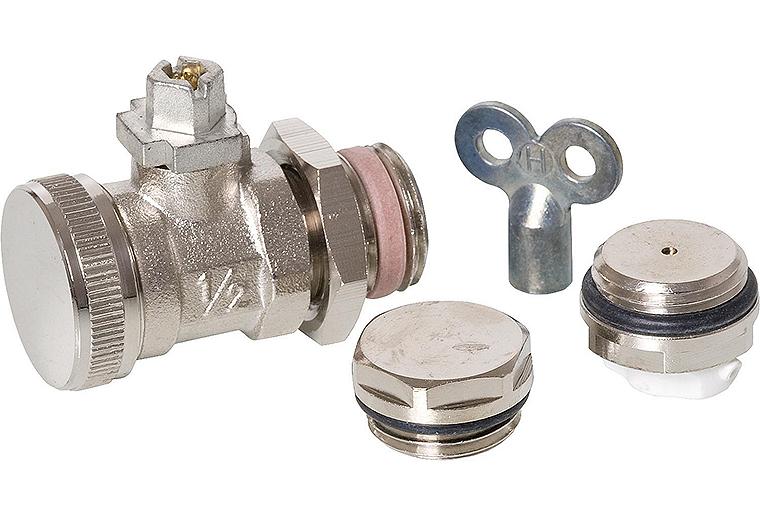

Entlüftungs-und Entleerset 1/2" selbstdichtend, Stopfen Entlüftungsventil und Entleerhahn
selbstdichtendStopfen, Entlüftungsventil und EntleerhahnMarke: MAGRAHerstellerartikelnummer: 72400VPE: €/SetEAN: 4024497004668

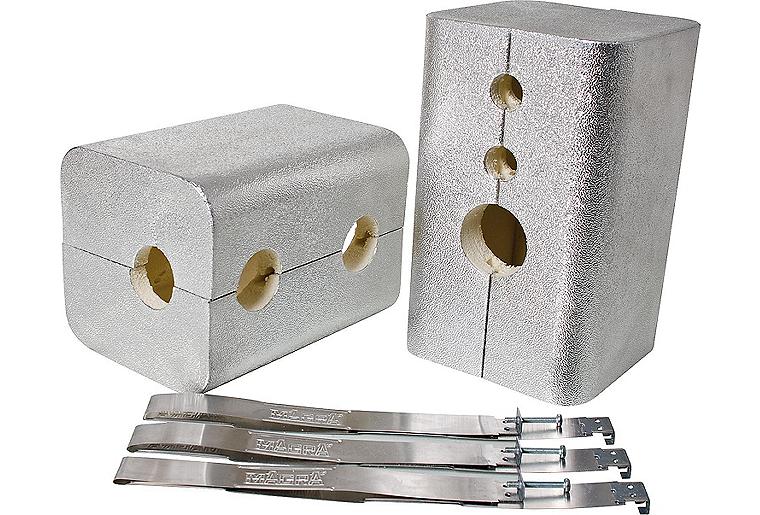

Fertigisolierung Endstücke für Kesselverteiler Typ F 122-16 mit Alu-Blechmantel
Mit ALU-BlechmantelEntpricht der EnEVUmschließen 2 HeizgruppenPU-Hartschaum-HalbschalenEinschließlich SchnellverschlüssenMit ALU-BefestigungsbändernWandstärke: 40 mmMarke: MAGRAHerstellerartikelnummer: 616612016020Stärke [mm]: 40VPE: €/PaarAusführung: sonstigeAnwendung: sonstige

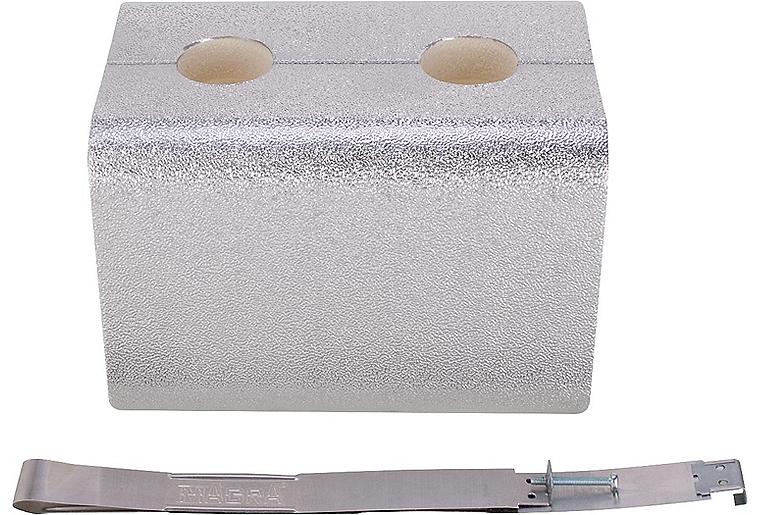

Fertigisolierung Zwischenstück für Kesselverteiler Typ F 122-16 mit Alu-Blechmantel
Mit ALU-BlechmantelUmschließt 1 HeizgruppeMit ALU-BefestigungsbandWandstärke: 40 mmMarke: MAGRAHerstellerartikelnummer: 616612016010Stärke [mm]: 40VPE: €/StückAusführung: sonstigeAnwendung: sonstige

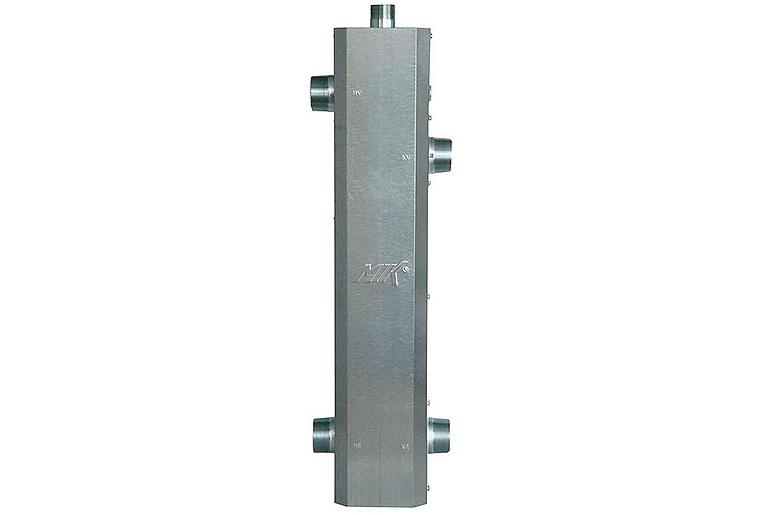

Hydraulische Weiche Typ HW 80/570A 2" AG, inkl. Entlüftung
Heizwasser-Durchsatz: bis 8 m³/hTauschkammer aus Vierkant-Rohr 80x80 mmBauhöhe: 815 mmStutzenabstand: Abnehmerkreis 570 mm, Kesselkreis 470 mmAnschlüsse Vor- und Rücklauf: DN50 (2") AGAnschluss oben für Kesselsicherheitsgruppe: DN32 (1 1/4") AGAnschluss unten für Spülung-Füllung-Entleerung: DN15 (1/2") IGAnschluss oben, seitlich für Temperaturfühler: DN15 (1/2") IG12 bar druckgeprüft und galvanisch verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°C Isolierung (35 mm EPS) mit verzinktem Stahlblechmantel (0,6 mm)Eingepresste Beschriftung im StahlblechmantelBefestigung mit Wandkonsolen H-HW160 (Ausladung 160 mm, Bestell-Nr. 3217157560) oder H-HW220 (Ausladung 220 mm, Bestell-Nr. 3217158561).Mit Befestigungsmaterial: falseOberflächenschutz: verzinktAchsabstand Primärkreis [mm]: 470Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 815Werkstoff: StahlAchsabstand Sekundärkreis [mm]: 570
Verbindungsrohr incl. Isolierung incl. 3 Verschraubungen 2"
Zum Verbinden von Heizkreisverteiler HV 80/125 und Hydraulische Weiche HW 80/570A.Bestehend aus:Verbindungsrohr mit Isolierung3 Verschraubungen DN50 (2")Rechts- oder Links-Anschluss möglich.VPE: €/Set
WS I-Boxx Klebebezeichungsbänder
25-teilig bestehend aus:WS i-BOXX® 72 + Insetboxen3 x Klebebezeichnungsbänder „Heizung Vorlauf“3 x Klebebezeichnungsbänder „Heizung Rücklauf“3 x Klebebezeichnungsbänder „Warmwasser-Heizung Vorlauf“3 x Klebebezeichnungsbänder „Warmwasser-Heizung Rücklauf“3 x Klebebezeichnungsbänder „Warmwasser“3 x Klebebezeichnungsbänder „Kaltwasser“2 x Klebebezeichnungsbänder „Erdgas“2 x Klebebezeichnungsbänder „Flüssiggas“2 x Klebebezeichnungsbänder „Zirkulation“ 1 x Mehrzweckschere,Länge 200 mm90 Etiketten pro RolleL-Boxx: i-BOXX® 72VPE: €/StückBeschriftung: mit BeschriftungMagnetisch: false
Magra-Wandbefestigung 110/150 VPE=2 Stück
Für isolierten HWplus KesselverteilerAusladung bis VerteilermitteMarke: MAGRAHerstellerartikelnummer: 73110603VPE: €/StückAusladung [mm]: 150EAN: 4024497003364Technische DatenAusladung [mm]150EAN4024497003364Hersteller Art-Nr.73110603MarkeMAGRA

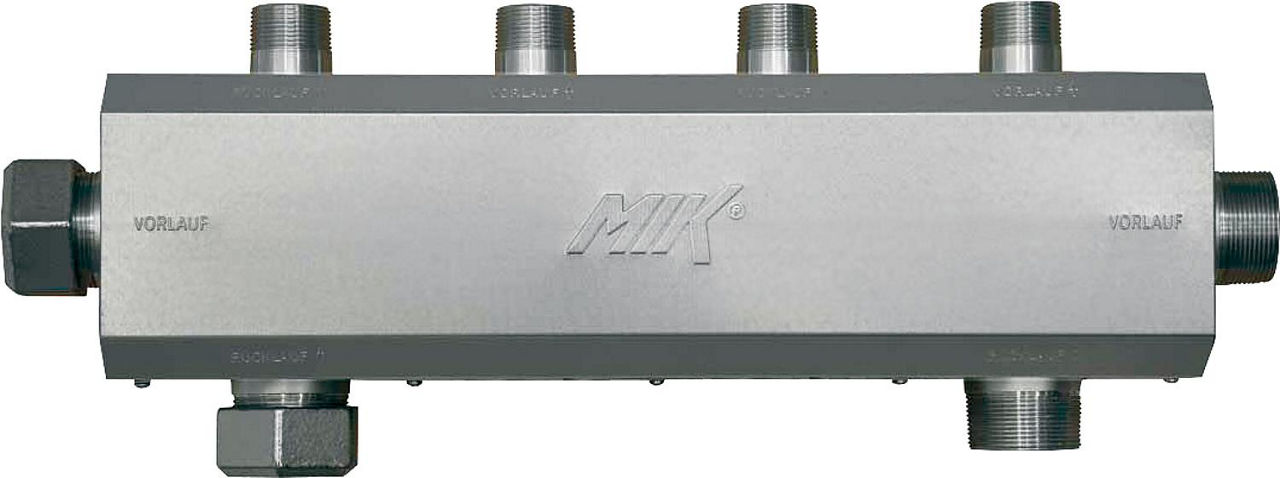

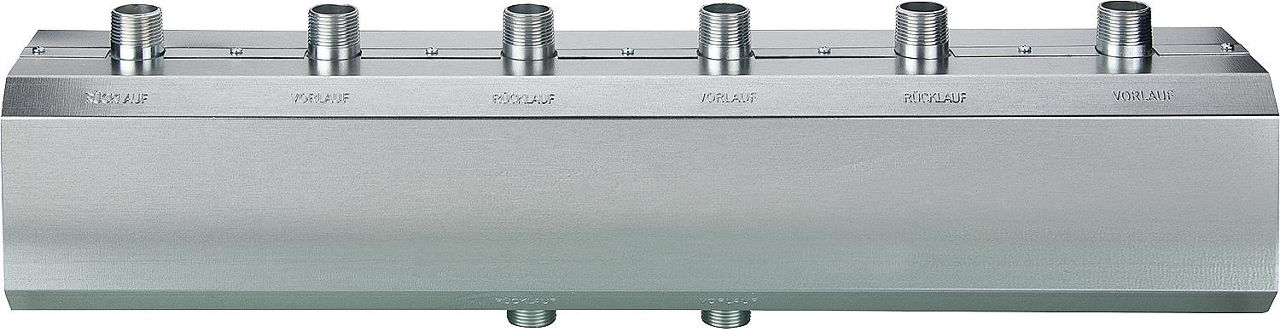

WS-Kesselverteiler Typ HVI-2 2 Heizgruppen 1´´inkl. Isolierung Thermisch getrennt
Heizwasser-Durchsatz: bis 2,3 m³/hLeistung bei ∆t=20°C bis 50 kWVor- und Rücklaufkammer thermisch getrenntfür Brennwerttechnik geeignetKesselanschlüsse unten: DN25 (1") AG Nippel Gruppenanschlüsse: DN25 (1") AG Nippel Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 125Oberflächenschutz: verzinktAnzahl Heizgruppen: 2L [mm]: 520Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 210Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 125Anschluss Zentralheizung: AußengewindeBreite [mm]: 520Typ: HVI-2Anschluss Gruppen: AußengewindeAnzahl der Gruppen: 2Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen2Achsabstand Gruppen [mm]125Anschluss GruppenAußengewindeNenninnendurchmesser GruppenDN 25 (1")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungAußengewindeNenninnendurchmesser ZentralheizungDN 25 (1")Max. Durchsatz [m³/h]2.3Max. Leistung [kW]50Vor- und Rücklauf thermisch getrenntJaMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]520Höhe [mm]210Tiefe [mm]152L [mm]520TypHVI-2Anzahl Heizgruppen2DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVI-3 3 Heizgruppen 1´´inkl. Isolierung Thermisch getrennt
Heizwasser-Durchsatz: bis 2,3 m³/hLeistung bei ∆t=20°C bis 50 kWVor- und Rücklaufkammer thermisch getrenntfür Brennwerttechnik geeignetKesselanschlüsse unten: DN25 (1") AG Nippel Gruppenanschlüsse: DN25 (1") AG Nippel Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 125Oberflächenschutz: verzinktAnzahl Heizgruppen: 3L [mm]: 770Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 210Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 125Anschluss Zentralheizung: AußengewindeBreite [mm]: 770Typ: HVI-3Anschluss Gruppen: AußengewindeAnzahl der Gruppen: 3Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]125Anschluss GruppenAußengewindeNenninnendurchmesser GruppenDN 25 (1")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungAußengewindeNenninnendurchmesser ZentralheizungDN 25 (1")Max. Durchsatz [m³/h]2.3Max. Leistung [kW]50Vor- und Rücklauf thermisch getrenntJaMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]770Höhe [mm]210Tiefe [mm]152Anzahl Heizgruppen3L [mm]770TypHVI-3DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVI-4 4 Heizgruppen 1´´inkl. Isolierung Thermisch getrennt
Heizwasser-Durchsatz: bis 2,3 m³/hLeistung bei ∆t=20°C bis 50 kWVor- und Rücklaufkammer thermisch getrenntfür Brennwerttechnik geeignetKesselanschlüsse unten: DN25 (1") AG Nippel Gruppenanschlüsse: DN25 (1") AG Nippel Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 125Oberflächenschutz: verzinktAnzahl Heizgruppen: 4L [mm]: 1020Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 210Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 125Anschluss Zentralheizung: AußengewindeBreite [mm]: 1020Typ: HVI-4Anschluss Gruppen: AußengewindeAnzahl der Gruppen: 4Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]125Anschluss GruppenAußengewindeNenninnendurchmesser GruppenDN 25 (1")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungAußengewindeNenninnendurchmesser ZentralheizungDN 25 (1")Max. Durchsatz [m³/h]2.3Max. Leistung [kW]50Vor- und Rücklauf thermisch getrenntJaMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1020Höhe [mm]210Tiefe [mm]152L [mm]1020Anzahl Heizgruppen4TypHVI-4DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-2 2 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 2L [mm]: 770Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 200Anschluss Zentralheizung: InnengewindeBreite [mm]: 770Typ: HVM-2Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 2Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen2Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]770Höhe [mm]176Tiefe [mm]152TypHVM-2Anzahl Heizgruppen2L [mm]770DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-3 3 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 3L [mm]: 1170Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 200Anschluss Zentralheizung: InnengewindeBreite [mm]: 1170Typ: HVM-3Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 3Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1170Höhe [mm]176Tiefe [mm]152TypHVM-3L [mm]1170Anzahl Heizgruppen3DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-4 4 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 4L [mm]: 1570Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAchsabstand Vorlauf/Rücklauf [mm]: 200Anschluss Zentralheizung: InnengewindeBreite [mm]: 1570Typ: HVM-4Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 4Tiefe [mm]: 152Versandinformationen:SpeditionssendungFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1570Höhe [mm]176Tiefe [mm]152TypHVM-4Anzahl Heizgruppen4L [mm]1570DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM SU-2 2 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C bis 120 kW Vorlaufkammer befindet sich in der Rücklaufkammer Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss untenGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 2L [mm]: 770Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAnschluss Zentralheizung: InnengewindeBreite [mm]: 770Typ: HVM SU-2Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 2Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen2Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]770Höhe [mm]176Tiefe [mm]152L [mm]770Anzahl Heizgruppen2TypHVM SU-2DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM SU-3 3 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C bis 120 kW Vorlaufkammer befindet sich in der Rücklaufkammer Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss untenGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 3L [mm]: 1170Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAnschluss Zentralheizung: InnengewindeBreite [mm]: 1170Typ: HVM SU-3Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 3Tiefe [mm]: 152Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1170Höhe [mm]176Tiefe [mm]152L [mm]1170Anzahl Heizgruppen3TypHVM SU-3DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM SU-4 4 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C bis 120 kW Vorlaufkammer befindet sich in der Rücklaufkammer Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss untenGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelAchsabstand Gruppen [mm]: 200Oberflächenschutz: verzinktAnzahl Heizgruppen: 4L [mm]: 1570Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 176Werkstoff: StahlAnschluss Zentralheizung: InnengewindeBreite [mm]: 1570Typ: HVM SU-4Anschluss Gruppen: InnengewindeAnzahl der Gruppen: 4Tiefe [mm]: 152Versandinformationen:SpeditionssendungFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1570Höhe [mm]176Tiefe [mm]152Anzahl Heizgruppen4TypHVM SU-4L [mm]1570DokumenteDatenblatt - 1
