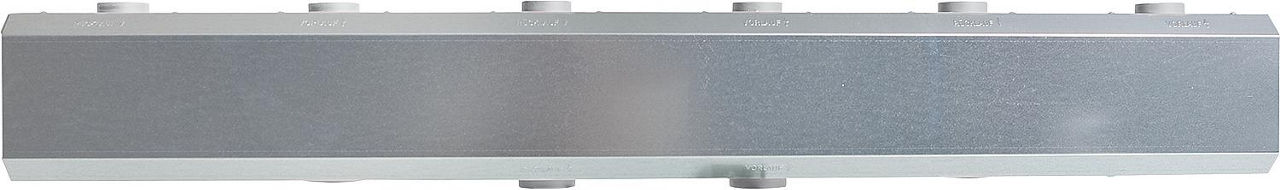

WS-Kesselverteiler Typ HVM SU-3 3 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C bis 120 kW Vorlaufkammer befindet sich in der Rücklaufkammer Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss untenGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1170Höhe [mm]176Tiefe [mm]152L [mm]1170Anzahl Heizgruppen3TypHVM SU-3DokumenteDatenblatt - 1

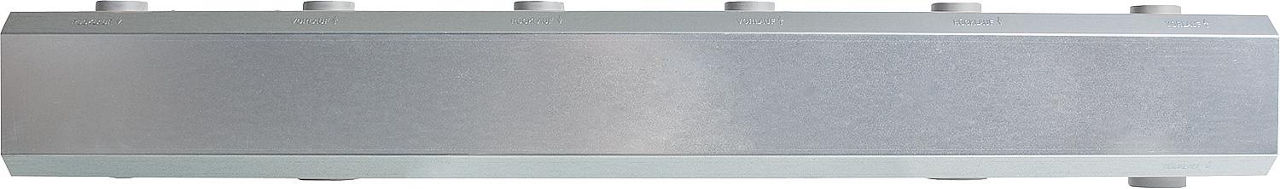

WS-Kesselverteiler Typ HVM SU-4 4 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C bis 120 kW Vorlaufkammer befindet sich in der Rücklaufkammer Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss untenGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelVersandinformationen:SpeditionssendungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1570Höhe [mm]176Tiefe [mm]152Anzahl Heizgruppen4TypHVM SU-4L [mm]1570DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-2 2 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen2Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]770Höhe [mm]176Tiefe [mm]152TypHVM-2Anzahl Heizgruppen2L [mm]770DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-3 3 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1170Höhe [mm]176Tiefe [mm]152TypHVM-3L [mm]1170Anzahl Heizgruppen3DokumenteDatenblatt - 1
WS-Kesselverteiler Typ HVM-4 4 Heizgruppen 1 1/4´´inkl. Isol. Kesselanschluss 1 1/2´´
Heizwasser-Durchsatz: bis 5,3 m³/hLeistung bei ∆t=20°C: bis 120 kW Vorlaufkammer befindet sich in der RücklaufkammerKesselanschlüsse unten: DN40 (1 1/2") IG MuffeGruppenanschlüsse: DN32 (1 1/4") IG Muffe Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)Kompaktbauweise mit integriertem Vor- und RücklaufGruppenabgänge nebeneinander liegenddruckgeprüft und verzinktBetriebsdruck: max. 6 barVorlauftemperatur: max. 90°CEingepresste Vor- und Rücklauf Beschriftung im StahlblechmantelVersandinformationen:SpeditionssendungFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen4Achsabstand Gruppen [mm]200Anschluss GruppenInnengewindeNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]200Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 40 (1 1/2")Max. Durchsatz [m³/h]5.3Max. Leistung [kW]120Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialStahlOberflächenschutzverzinktMax. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90Breite [mm]1570Höhe [mm]176Tiefe [mm]152TypHVM-4Anzahl Heizgruppen4L [mm]1570DokumenteDatenblatt - 1

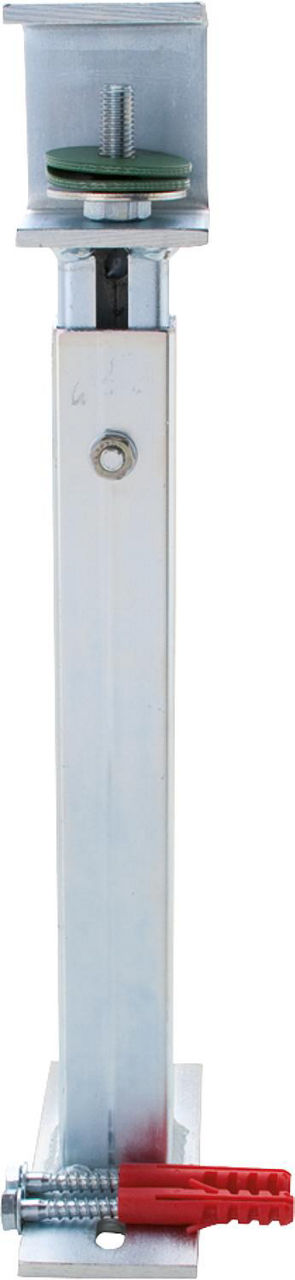

WS-Standkonsole Typ SKL 80 galv. verzinkt inkl. Befestigungsmaterial
Passend für: HV 80, HVM und HVM SUVibrationsgedämpftGalvanisch verzinktEinschließlich BefestigungsmaterialTechnische DatenHöhenverstellbar [mm]450-660TypSKL 80
WS-Standkonsole Typ SKL 80/L galv. verzinkt inkl. Befestigungsmaterial
Passend für: HV 80, HVM und HVM SUVibrationsgedämpftGalvanisch verzinktEinschließlich Befestigungsmaterial
WS-Wandbefestigung per 2 Stück 100 mm
Passend für: HV 50, HV 70, HWK 60/125, HW 60/125 und HW 60/250VPE = 2 StückGalvanisch verzinktEinschließlich BefestigungsmaterialFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypH-HV 100Ausladung (a) [mm]100DokumenteDatenblatt - 1
WS-Wandbefestigung per 2 Stück 150 mm
Passend für: HV 50, HV 70, HWK 60/125, HW 60/125 und HW 60/250VPE = 2 StückGalvanisch verzinktEinschließlich BefestigungsmaterialFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenTypH-HV 150Ausladung [mm]150 mmAusladung (a) [mm]150DokumenteDatenblatt - 1
WS-Wandbefestigung Typ H-HW 160 galv. verzinkt inkl. Befestigungsmat. 1 Paar
Passend für: HVI, HW 80, HW 80/400 und HW 80/570AVPE = 2 StückTechnische DatenTypH-HW 160Ausladung (a) [mm]160
WS-Wandbefestigung Typ H-HW 220 galv. verzinkt inkl. Befestigungsmat. 1 Paar
Passend für: HVI, HW 80, HW 80/400 und HW 80/570AVPE = 2 StückTechnische DatenTypH-HW 220Ausladung (a) [mm]220
WS-Wandbefestigung universal Typ L-HV 100-150 galv. verzinkt inkl. Befestigungsmat. 1 Paar
Passend für: HV 50 und HV 70VibrationsgedämpftAusladung a: 100 mm oder 150 mmVPE: 2 StückGalvanisch verzinktEinschließlich Befestigungsmaterial
