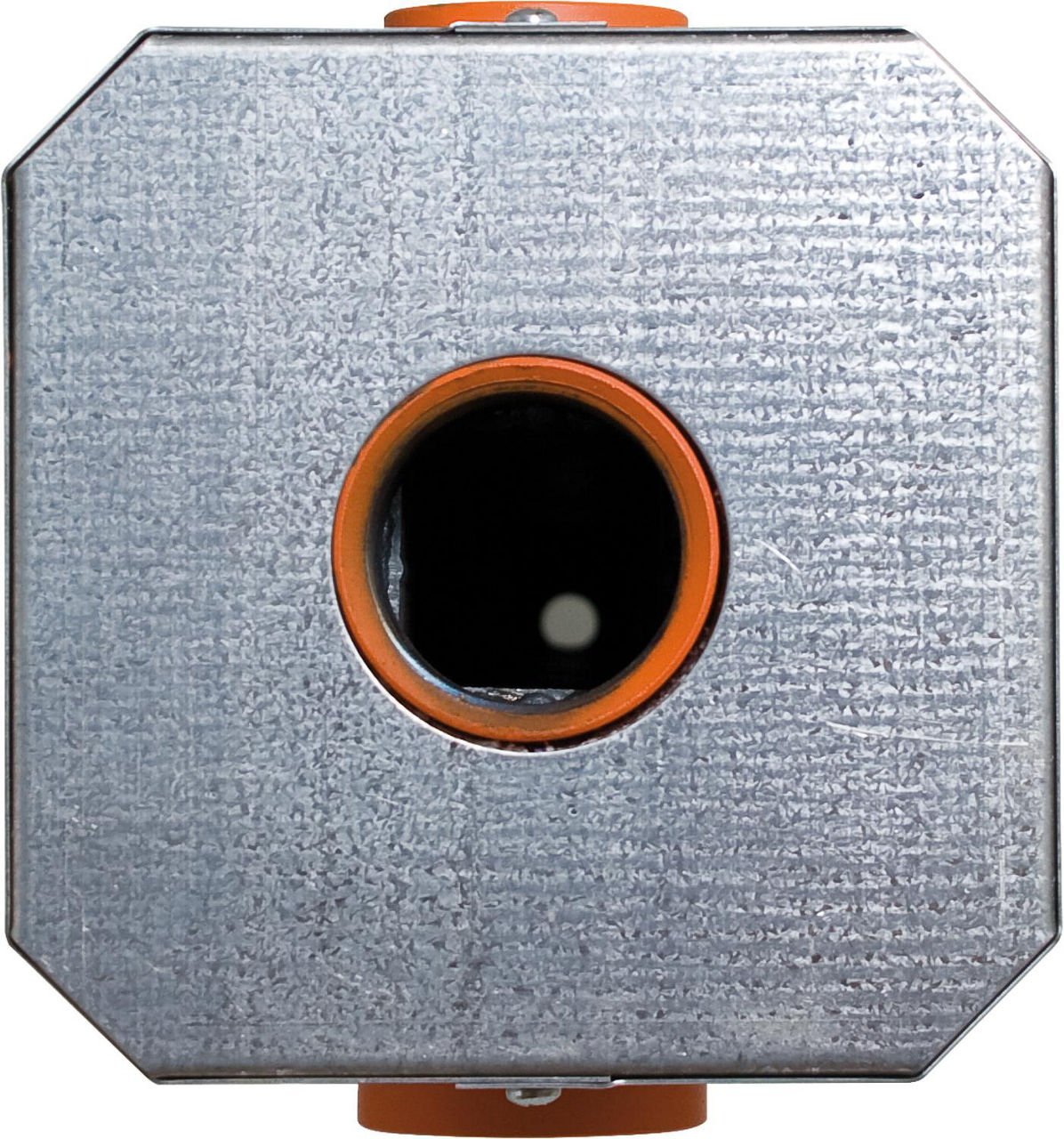

WS-Kesselverteiler Typ HVM SU-4 4 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich
492,66 €
Produktnummer:
HT-3217145527
Produktinformationen "WS-Kesselverteiler Typ HVM SU-4 4 Heizgruppen 1 1/4´´inkl. Isol. 1 Kesselanschluss seitlich"
- Heizwasser-Durchsatz: bis 5,3 m³/h
- Leistung bei ∆t=20°C bis 120 kW
- Vorlaufkammer befindet sich in der Rücklaufkammer
- Kesselanschlüsse DN40 (1 1/2") IG Muffe, Vorlaufanschluss seitlich, Rücklaufanschluss unten
- Gruppenanschlüsse: DN32 (1 1/4") IG Muffe
- Entleerungsmuffen DN15 (1/2") IG für Vor- und Rücklaufkammer
- Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,6 mm)
- Kompaktbauweise mit integriertem Vor- und Rücklauf
- Gruppenabgänge nebeneinander liegend
- druckgeprüft und verzinkt
- Betriebsdruck: max. 6 bar
- Vorlauftemperatur: max. 90°C
- Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
- Speditionssendung
Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Technische Daten
| Anzahl der Gruppen | 4 |

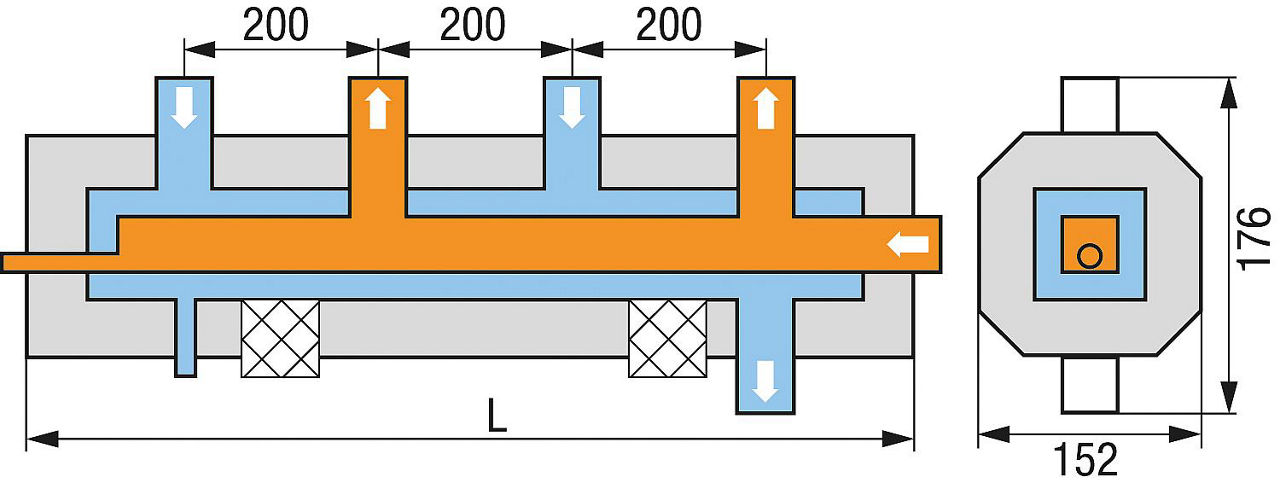

| Achsabstand Gruppen [mm] | 200 |
| Anschluss Gruppen | Innengewinde |
| Nenninnendurchmesser Gruppen | DN 32 (1 1/4") |
| Anschluss Zentralheizung | Innengewinde |
| Nenninnendurchmesser Zentralheizung | DN 40 (1 1/2") |
| Max. Durchsatz [m³/h] | 5.3 |
| Max. Leistung [kW] | 120 |
| Vor- und Rücklauf thermisch getrennt | Nein |
| Mit hydraulischer Weiche | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Wärmedämmung | Ja |
| Mit Entlüftung | Nein |
| Mit Wandbefestigungsbügel | Nein |
| Mit Entleerventil | Nein |
| Material | Stahl |
| Oberflächenschutz | verzinkt |
| Max. Betriebsdruck [bar] | 6 |
| Max. Betriebstemperatur [°C] | 90 |
| Breite [mm] | 1570 |
| Höhe [mm] | 176 |
| Tiefe [mm] | 152 |
| Anzahl Heizgruppen | 4 |
| Typ | HVM SU-4 |
| L [mm] | 1570 |
