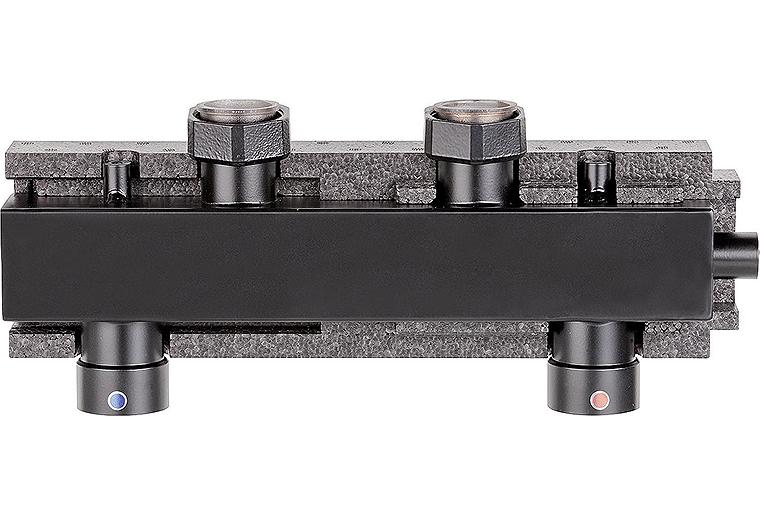

Hydraulische Weiche EVENES W3 DN32(11/4")IG, 3m³/h, 70KW für Kesselverteiler VT3
Ideal auf die Kesselverteiler evenes VT3 DN 25 (1") abgestimmtAuch mit Fremdverteiler mit Achsabstand 125 mm einsetzbarAnschluss für FühlerInkl. IsolierungTechnische Daten:Material: StahlMaterial Isolierung: EPP Materialstärke Isolierung: 25 mmBetriebsdruck max.: 6 barBetriebstemperatur max.: 110 °CDurchsatz max.: 3 m³/hLeistung max.: 70 kWAnschluss Heizkreis: DN 40 (1 1/2") ÜWMAnschluss Kesselkreis: DN 32 (1 1/4") IGAnschluss Fühler: DN 15 (1/2")Achsabstand Heizkreis: 125 mmAchsabstand Kesselkreis: 250 mm Maße (L x T): 420 x 110 mmMit Befestigungsmaterial: falseMarke: evenesOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 250Max. Betriebsdruck [bar]: 4VPE: €/StückHöhe [mm]: 110Werkstoff: StahlBreite [mm]: 420Achsabstand Sekundärkreis [mm]: 125Tiefe [mm]: 110Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

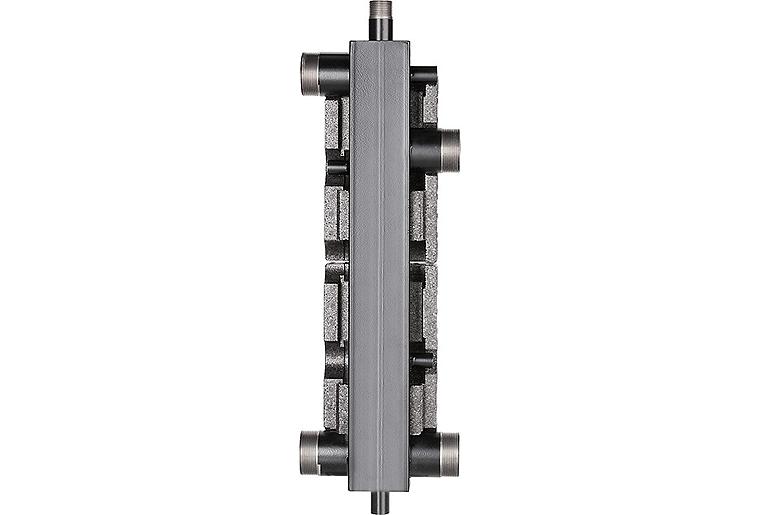

Hydraulische Weiche EVENES W7 DN50(2")IG,7m³/h, 170KW für Kesselverteiler VT7
Anschlüsse für Fühler und EntleerungInkl. Isolierung und WandbefestigungTechnische Daten: Material: StahlMaterial Isolierung: EPPMaterialstärke Isolierung: 25 mmBetriebsdruck max.: 6 barBetriebstemperatur max.: 110 °CAnschluss Fühler/Entleerung: DN 15 (1/2")Durchsatz max.: 7 m³/hLeistung max.: 170 kWAnschlüsse Heizkreis: DN 50 (2") AGAchsabstand Heizkreis: 500 mmAchsabstand Kesselkreis: 400 mmWandabstand: 160/220 mm Maße (L x T): 680 x 150 mmMit Befestigungsmaterial: trueMarke: evenesOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 640Max. Betriebsdruck [bar]: 6VPE: €/StückHöhe [mm]: 150Werkstoff: StahlBreite [mm]: 676Achsabstand Sekundärkreis [mm]: 400Tiefe [mm]: 150Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

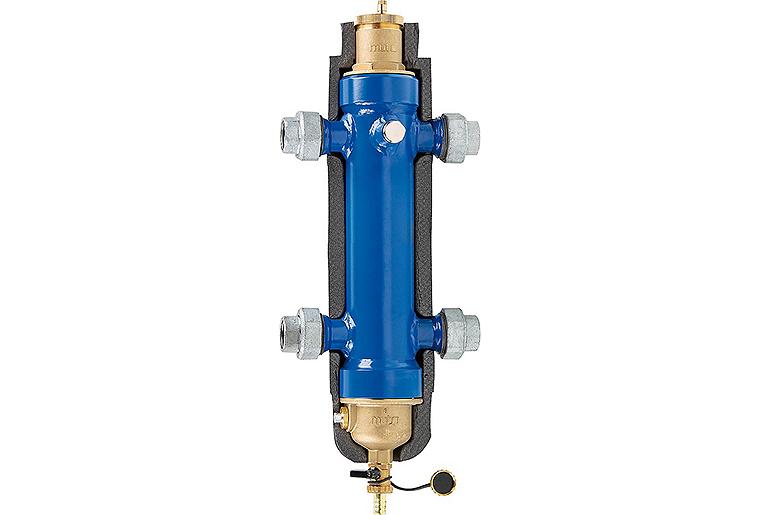

Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN25(1")
Vormontiert mit Magnetit- und Schlammabscheider und automatischem EntlüfterTauschkammer aus RundrohrAnschluss für Tauchfühler DN 15 (1/2")Inklusive Isolierung und 4 x VerschraubungenTechnische Daten:Betriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedium: Wasser/Glykol max.: 30 %Material Gehäuse: StahlMaterial Entlüfter und Magnetitabscheider: MessingMaterial Isolierung: PE-X 12 mmGesamthöhe [mm]: 525Mit Befestigungsmaterial: falseMarke: mutOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 220Ausführung: DN 25 (1") IGMax. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 525Werkstoff: StahlDurchsatz [m³/h]: 2,5Achsabstand [mm]: 220Breite [mm]: 226Achsabstand Sekundärkreis [mm]: 220Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

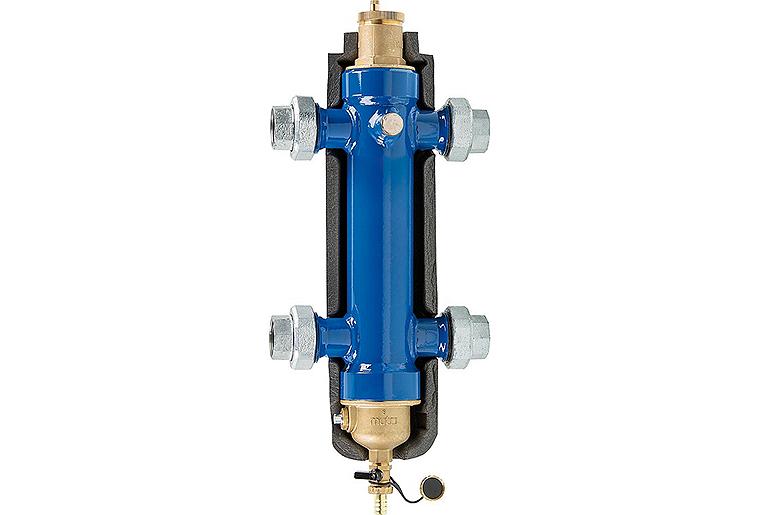

Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN32(11/4")
Vormontiert mit Magnetit- und Schlammabscheider und automatischem EntlüfterTauschkammer aus RundrohrAnschluss für Tauchfühler DN 15 (1/2")Inklusive Isolierung und 4 x VerschraubungenTechnische Daten:Betriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedium: Wasser/Glykol max.: 30 %Material Gehäuse: StahlMaterial Entlüfter und Magnetitabscheider: MessingMaterial Isolierung: PE-X 12 mmGesamthöhe [mm]: 545Mit Befestigungsmaterial: falseMarke: mutOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 240Ausführung: DN 32 (1 1/4") IGMax. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 545Werkstoff: StahlDurchsatz [m³/h]: 4Achsabstand [mm]: 240Breite [mm]: 248Achsabstand Sekundärkreis [mm]: 240Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN40(11/2")
Vormontiert mit Magnetit- und Schlammabscheider und automatischem EntlüfterTauschkammer aus RundrohrAnschluss für Tauchfühler DN 15 (1/2")Inklusive Isolierung und 4 x VerschraubungenTechnische Daten:Betriebstemperatur max.: 110°CBetriebsdruck max.: 10 barMedium: Wasser/Glykol max.: 30 %Material Gehäuse: StahlMaterial Entlüfter und Magnetitabscheider: MessingMaterial Isolierung: PE-X 12 mmGesamthöhe [mm]: 633Mit Befestigungsmaterial: falseMarke: mutOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 260Herstellerartikelnummer: 7.030.01926Ausführung: DN 40 (1 1/2") IGMax. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 633Werkstoff: StahlDurchsatz [m³/h]: 6Achsabstand [mm]: 260Breite [mm]: 286Achsabstand Sekundärkreis [mm]: 260Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

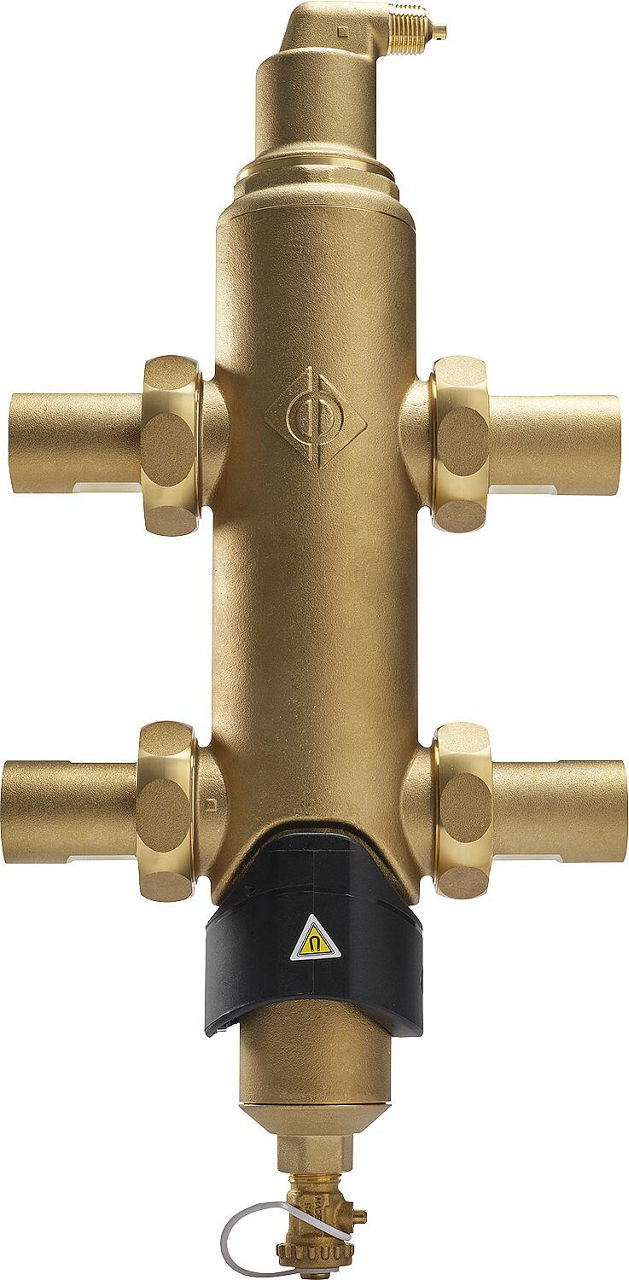

Hydraulische Weiche SpiroCross AX-J m. Magnet, 1" IG, 10 bar, 110 Grad
Heiz- und Kühlsysteme mit Primär- und Sekundärkreis oder mit getrennten Gruppen und Pumpen, wie z. B. mit Fußbodenheizungen oder Wärmepumpen, erfordern einen optimalen hydraulischen AbgleichTechnische Daten: Betriebsdruck: max. 10 barBetriebstemperatur: max. 110°CMaterial Gehäuse: Messing Abnehmbarer MagnetMit Befestigungsmaterial: falseMarke: SPIROTECHAnschluss: DN 25 (1")Achsabstand Primärkreis [mm]: 144L [mm]: 236Herstellerartikelnummer: AX100JMax. Betriebsdruck [bar]: 10VPE: €/StückH [mm]: 462Höhe [mm]: 462Werkstoff: MessingDurchsatz [m³/h]: 2Breite [mm]: 236Achsabstand Sekundärkreis [mm]: 144Typ: AX100Jh1 [mm]: 144Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]2Achsabstand Primärkreis [mm]144Achsabstand Sekundärkreis [mm]144Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]110MaterialMessingMit WärmedämmungNeinMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]462Breite [mm]236Hersteller Art-Nr.AX100JMarkeSPIROTECHTypAX100JAnschlussDN 25 (1")H [mm]462L [mm]236h1 [mm]144Durchsatz [m³/h]2DokumenteDatenblatt - 1
Hydraulische Weiche SpiroCross AX-J m. Magnet, 1 1/4" IG, 10 bar, 110 Grad
Heiz- und Kühlsysteme mit Primär- und Sekundärkreis oder mit getrennten Gruppen und Pumpen, wie z. B. mit Fußbodenheizungen oder Wärmepumpen, erfordern einen optimalen hydraulischen AbgleichTechnische Daten: Betriebsdruck: max. 10 barBetriebstemperatur: max. 110°CMaterial Gehäuse: Messing Abnehmbarer MagnetMit Befestigungsmaterial: falseMarke: SPIROTECHAnschluss: DN 32 (1 1/4")Achsabstand Primärkreis [mm]: 144L [mm]: 236Herstellerartikelnummer: AX125JMax. Betriebsdruck [bar]: 10VPE: €/StückH [mm]: 462Höhe [mm]: 462Werkstoff: MessingDurchsatz [m³/h]: 3,6Breite [mm]: 236Achsabstand Sekundärkreis [mm]: 144Typ: AX125Jh1 [mm]: 144Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3.6Achsabstand Primärkreis [mm]144Achsabstand Sekundärkreis [mm]144Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]110MaterialMessingMit WärmedämmungNeinMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]462Breite [mm]236Hersteller Art-Nr.AX125JMarkeSPIROTECHTypAX125JAnschlussDN 32 (1 1/4")H [mm]462L [mm]236h1 [mm]144Durchsatz [m³/h]3,6DokumenteDatenblatt - 1
Hydraulische Weiche SpiroCross AX-J m. Magnet, 1 1/2" IG, 10 bar, 110 Grad
Heiz- und Kühlsysteme mit Primär- und Sekundärkreis oder mit getrennten Gruppen und Pumpen, wie z. B. mit Fußbodenheizungen oder Wärmepumpen, erfordern einen optimalen hydraulischen AbgleichTechnische Daten: Betriebsdruck: max. 10 barBetriebstemperatur: max. 110°CMaterial Gehäuse: Messing Abnehmbarer MagnetMit Befestigungsmaterial: falseMarke: SPIROTECHAnschluss: DN 40 (1 1/2")Achsabstand Primärkreis [mm]: 144L [mm]: 236Herstellerartikelnummer: AX150JMax. Betriebsdruck [bar]: 10VPE: €/StückH [mm]: 462Höhe [mm]: 462Werkstoff: MessingDurchsatz [m³/h]: 5Breite [mm]: 236Achsabstand Sekundärkreis [mm]: 144Typ: AX150Jh1 [mm]: 144Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]5Achsabstand Primärkreis [mm]144Achsabstand Sekundärkreis [mm]144Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]110MaterialMessingMit WärmedämmungNeinMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]462Breite [mm]236Hersteller Art-Nr.AX150JMarkeSPIROTECHTypAX150JAnschlussDN 40 (1 1/2")H [mm]462L [mm]236h1 [mm]144Durchsatz [m³/h]5DokumenteDatenblatt - 1
Hydraulische Weiche SpiroCross Typ AX125 DN32 (11/4")
Für Heizungs-Klima- und Kühlanlagen mit unterschiedlichen Volumenströmen zur hydraulischen Entkopplung, kombiniert mit Luft- und SchlammabscheiderNicht für Trinkwasser geeignet!LeckagefreiTechnische Daten:Material: MessingBetriebstemperatur max.: 110°CBetriebsdruck max.: 0 barMedien: Wasser / Glykol bis 50%Fließgeschwindigkeit max.: 1,5 m/sInhalt: 1,5 lGewicht: 6,5 kgMit Befestigungsmaterial: falseMarke: SPIROTECHAnschluss: DN32 (11/4“)Achsabstand Primärkreis [mm]: 144Herstellerartikelnummer: AX125Max. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 462Werkstoff: MessingDurchsatz [m³/h]: 3,6Breite [mm]: 236Achsabstand Sekundärkreis [mm]: 144Typ: AX125EAN: 8717811013908Versandinformationen:Rücknahme ausgeschlossen

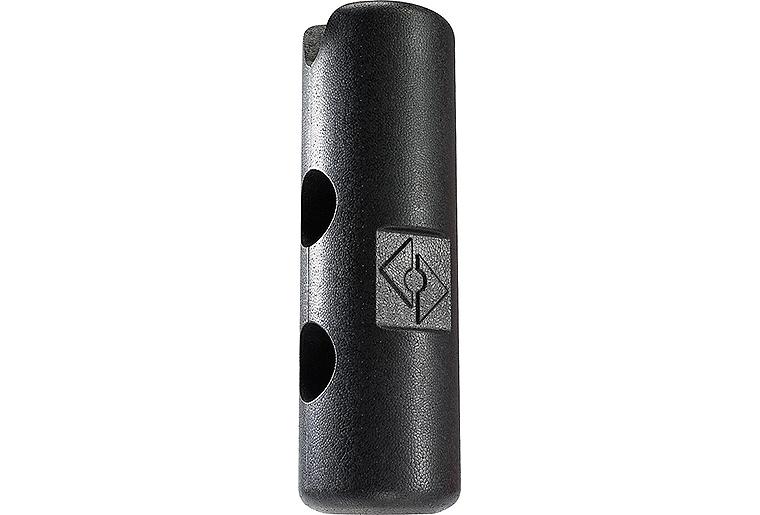

Isolierschale passend für Hydraulische Weiche SpiroCross AX100(J)-150(J)
Passend für AX100, AX125 und AX 150Halbschalen aus EPP-HartschaumMaße Isolierung (H x B x T): 482 x 150 x 150 mmNach HeizAnlV und EnEVHydraulische Weiche Spirocross ist im Lieferumfang nicht enthalten.Marke: SPIROTECHHerstellerartikelnummer: TAX150VPE: €/StückEAN: 8717811014233

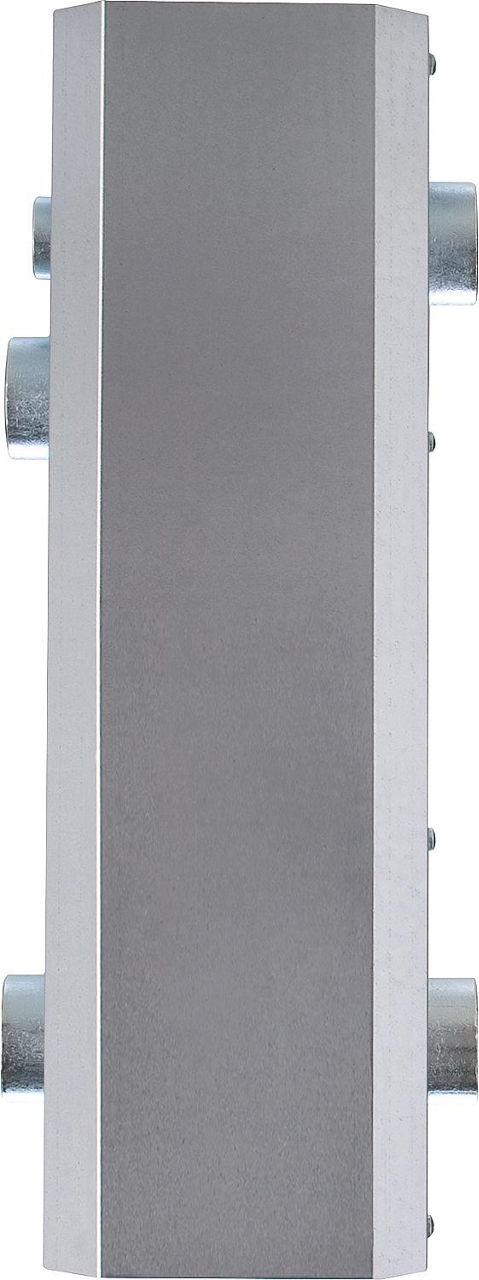

Hydraulische Weiche mit Isolierung,Typ HW 80/400 7m³/h
Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und AbnehmerkreisOben/Unten: Service-Anschlussmuffen für Entlüftung und EntleerungMuffe DN 15 (1/2") IG für TemperaturfühlerVersetzte Anschlüsse zur besseren EntlüftungTauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: verzinktAchsabstand Primärkreis [mm]: 340Service-Anschlüsse: DN 15 (1/2") IGMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlAnschlüsse: DN 40 (1 1/2") IGAchsabstand Sekundärkreis [mm]: 400Typ: HW 80/400h2 [mm]: 340Isolierung [mm]: 35Fördermenge: 7 m³/ha [mm]: 80h1 [mm]: 400Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]7Achsabstand Primärkreis [mm]340Achsabstand Sekundärkreis [mm]400Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzverzinktMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinh2 [mm]340Fördermenge7 m³/ha [mm]80Service-AnschlüsseDN 15 (1/2") IGh1 [mm]400AnschlüsseDN 40 (1 1/2") IGTypHW 80/400Isolierung [mm]35DokumenteDatenblatt - 1
Hydraulische Weiche mit Isolierung,Typ HW 60/250 3m³/h
Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und AbnehmerkreisOben/Unten: Service-Anschlussmuffen für Entlüftung und EntleerungMuffe DN 15 (1/2") IG für TemperaturfühlerVersetzte Anschlüsse zur besseren EntlüftungTauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: verzinktAchsabstand Primärkreis [mm]: 200Service-Anschlüsse: DN 15 (1/2") IGMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlAnschlüsse: DN 25 (1") IGAchsabstand Sekundärkreis [mm]: 250Typ: HW 60/250h2 [mm]: 200Isolierung [mm]: 25Fördermenge: 3 m³/ha [mm]: 60h1 [mm]: 250Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3Achsabstand Primärkreis [mm]200Achsabstand Sekundärkreis [mm]250Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzverzinktMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinh2 [mm]200Service-AnschlüsseDN 15 (1/2") IGh1 [mm]250AnschlüsseDN 25 (1") IGFördermenge3 m³/ha [mm]60TypHW 60/250Isolierung [mm]25DokumenteDatenblatt - 1

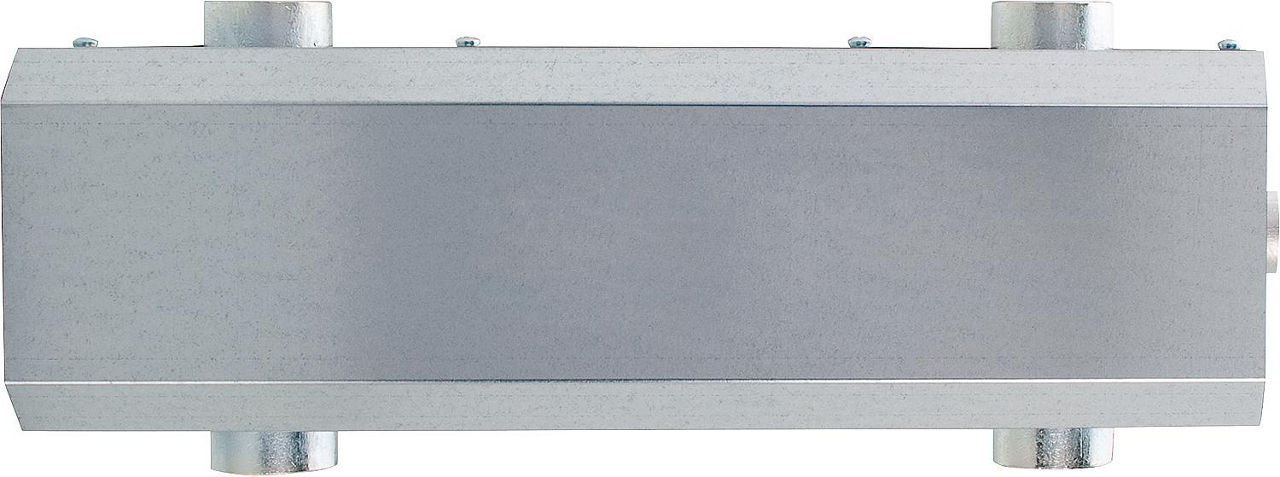

Hydraulische Weiche Typ HW 60 mit Isolierung, 3m³/h

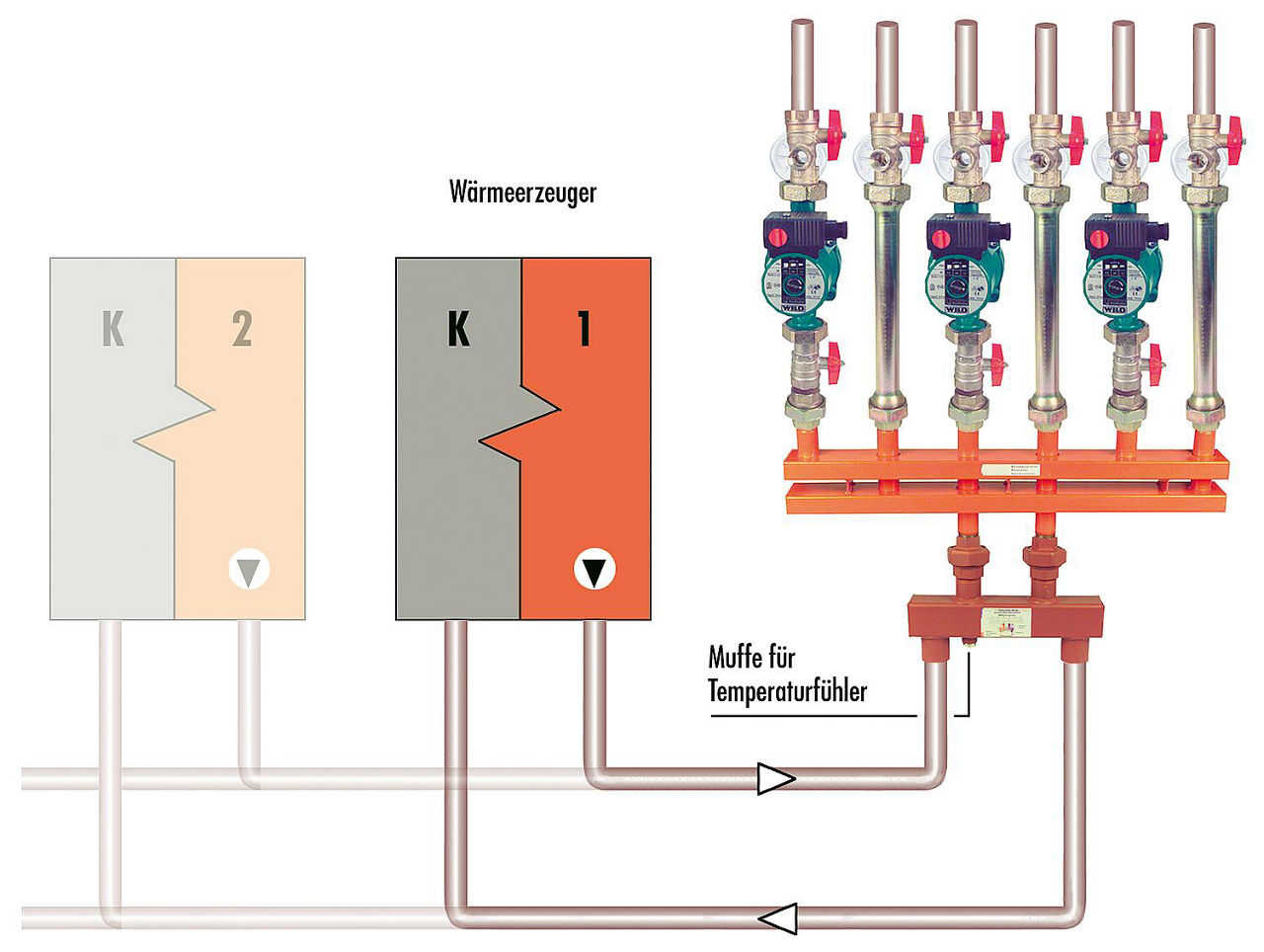

Tauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelAnschlüsse: Muffen mit InnengewindeFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: verzinktMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlH [mm]: 375Anschlüsse: DN 25 (1") IGTyp: HW 60Isolierung [mm]: 25Fördermenge: 3 m³/ha [mm]: 60Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzverzinktMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinFördermenge3 m³/hTypHW 60H [mm]375a [mm]60AnschlüsseDN 25 (1") IGIsolierung [mm]25DokumenteDatenblatt - 1
Hydraulische Weiche Typ HW 80 mit Isolierung, 7m³/h
Tauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelAnschlüsse: Muffen mit InnengewindeFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: verzinktMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlH [mm]: 600Anschlüsse: DN 40 (1 1/2") IGTyp: HW 80Isolierung [mm]: 35Fördermenge: 7 m³/ha [mm]: 80Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]7Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzverzinktMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinFördermenge7 m³/hTypHW 80H [mm]600AnschlüsseDN 40 (1 1/2") IGa [mm]80Isolierung [mm]35DokumenteDatenblatt - 1

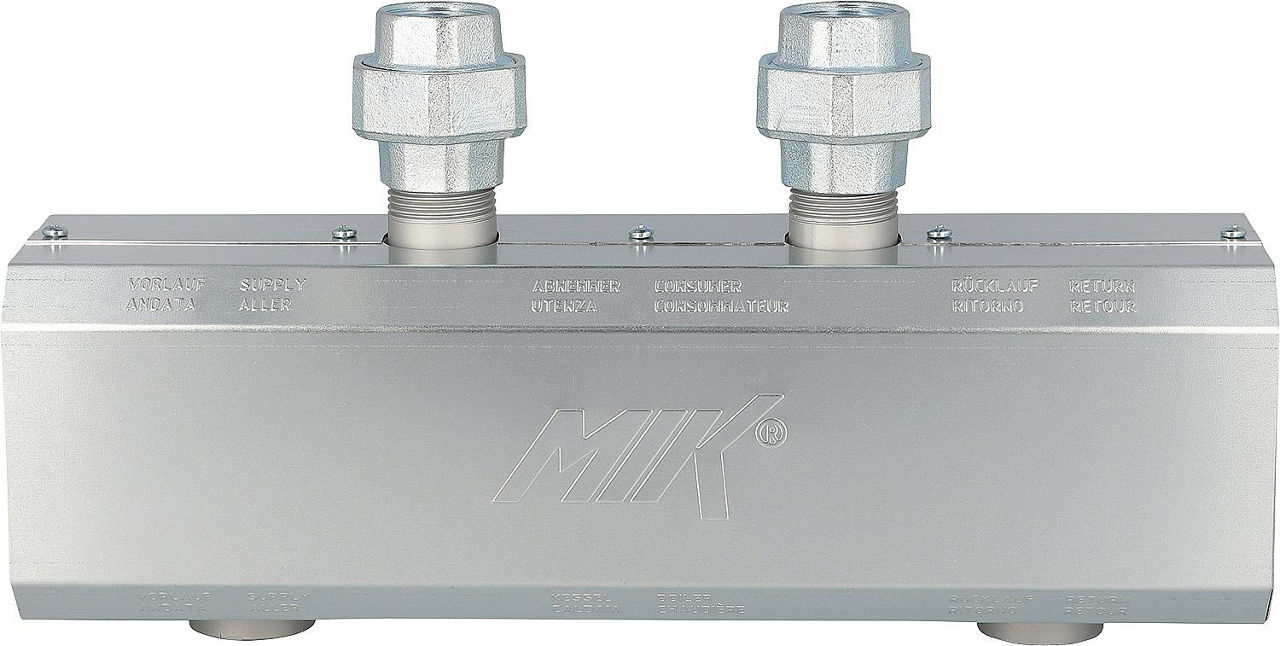

Hydraulische Weiche WST 60-24 zum Anschluss an Kesselverteiler 60-12,5 und F 87-12,5 (BG)
WST Hydraulische Weiche best. aus: Tauscherkammer aus Stahl mit aufgeswchweißten Endböden.2 Anschlussmuffen 1 1/4” für Wärmeerzeuger, 2 Gewindestutzen 1 1/4” mit 2 Verschraubungen 1 1/4” i/i zum Anschluss am Kesselverteiler Typ 60-12,5 (bzw. 2 Verschraubungen 1 1/4”x1“ i/i für Dispo-Kesselverteiler Typ 60-12,5 und Kesselverteiler Typ F 87-12,5. 1 Muffe 1/2“(mit selbstdichtendem Stopfen) für Temperaturfühler.Die Hydraulische Weiche ist werkseitig druckgeprüft und grundiert.Betriebsüberdruck max. 6 bar. Durchsatz: bis 3 m3/hMit Befestigungsmaterial: falseMarke: MAGRAOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 240Herstellerartikelnummer: 24100602402Max. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlAchsabstand Sekundärkreis [mm]: 125Typ: WST-H 1 1/4” Verteileranschl.EAN: 4024497003395Technische DatenTypWST-H 1 1/4” Verteileranschl.Max. Durchsatz [m³/h]3Achsabstand Primärkreis [mm]240Achsabstand Sekundärkreis [mm]125Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]110MaterialStahlOberflächenschutzgrundiertMit WärmedämmungNeinMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinEAN4024497003395Hersteller Art-Nr.24100602402MarkeMAGRA
Hydraulische Weiche HWK 60x1" Inkl.Isolierung
Tauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelTauschkammer aus Vierkant-Rohr 60 x 60 mm Anschlüsse DN 25(1”) IG für Kessel- und Abnehmerkreis (bzw. Vor- und Rücklauf) Service-Anschlüsse: DN 15 (1/2”) oben für Entlüftung / unten für Spülung-Füllung-EntleerungIsolierung: 25 mmFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und AbnehmerkreisOben/Unten: Service-Anschlussmuffen für Entlüftung und EntleerungMit Befestigungsmaterial: falseOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 250Service-Anschlüsse: DN 15 (1/2") IGMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlH [mm]: 250Anschlüsse: DN 25 (1") IGAchsabstand Sekundärkreis [mm]: 250Typ: HWK 60Fördermenge: bis 3 m³/hFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3Achsabstand Primärkreis [mm]250Achsabstand Sekundärkreis [mm]250Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzgrundiertMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinAnschlüsseDN 25 (1") IGFördermengebis 3 m³/hService-AnschlüsseDN 15 (1/2") IGH [mm]250TypHWK 60DokumenteDatenblatt - 1
Hydraulische Weiche HWK 60x11/4" Inkl.Isolierung
Tauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelTauschkammer aus Vierkant-Rohr 60 x 60 mm Anschlüsse DN 25(1”) IG für Kessel- und Abnehmerkreis (bzw. Vor- und Rücklauf) Service-Anschlüsse: DN 15 (1/2”) oben für Entlüftung / unten für Spülung-Füllung-EntleerungIsolierung: 25 mmFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und AbnehmerkreisOben/Unten: Service-Anschlussmuffen für Entlüftung und EntleerungMit Befestigungsmaterial: falseOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 375Service-Anschlüsse: DN 15 (1/2") IGMax. Betriebsdruck [bar]: 6VPE: €/StückWerkstoff: StahlH [mm]: 375Anschlüsse: DN 32 (1 1/4") IGAchsabstand Sekundärkreis [mm]: 375Typ: HWK 60Fördermenge: bis 4 m³/hFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]4Achsabstand Primärkreis [mm]375Achsabstand Sekundärkreis [mm]375Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzgrundiertMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinService-AnschlüsseDN 15 (1/2") IGAnschlüsseDN 32 (1 1/4") IGFördermengebis 4 m³/hH [mm]375TypHWK 60DokumenteDatenblatt - 1

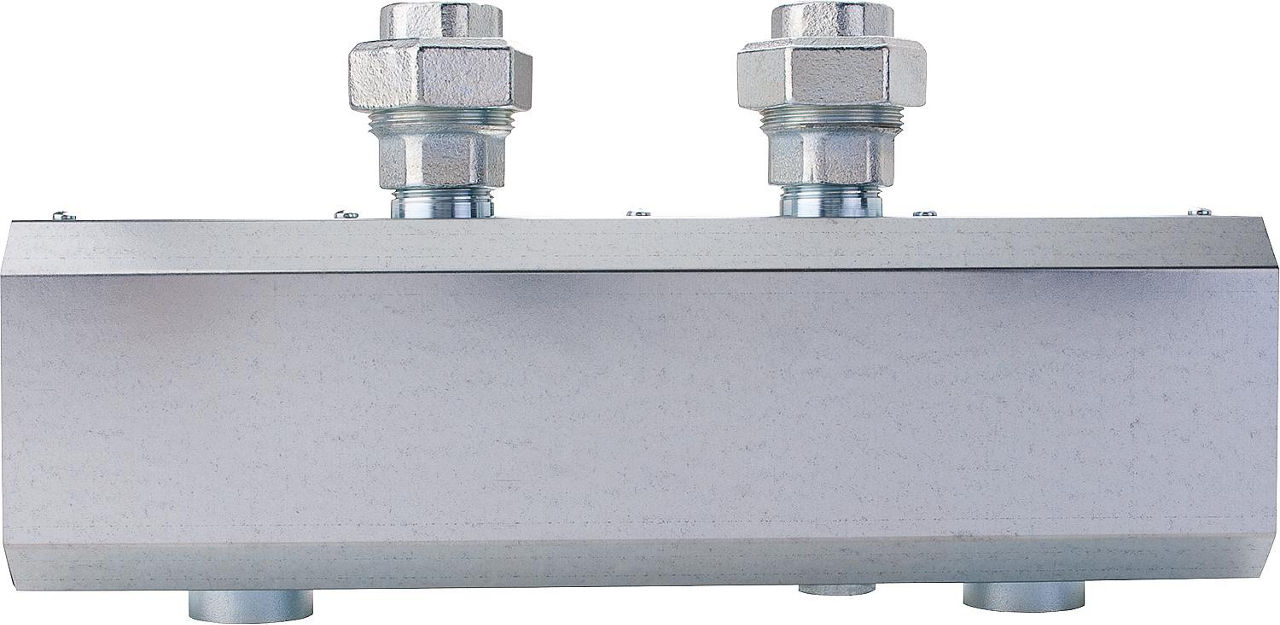

Hydraulische Weiche HW 60-125x1" Inkl.Isolierung
Tauschkammer aus VK Rohr 60 x 60Unten: Kesselkreis-Muffen Oben: Anschlussnippel für Abnehmerkreis mit Verschraubung (IG/IG) Muffe DN15 (1/2") IG für TemperaturfühlerIsolierung: 25 mmTauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 250Max. Betriebsdruck [bar]: 6VPE: €/Stückpassend zu: Verteiler HV und HVIWerkstoff: StahlAnschlüsse: DN 25 (1") IG (Vor- & Rücklauf)Achsabstand Sekundärkreis [mm]: 125Typ: HW 60/125Fördermenge: bis 3 m³/hFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3Achsabstand Primärkreis [mm]250Achsabstand Sekundärkreis [mm]125Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzgrundiertMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinpassend zuVerteiler HV und HVIAnschlüsseDN 25 (1") IG (Vor- & Rücklauf)Fördermengebis 3 m³/hTypHW 60/125DokumenteDatenblatt - 1
Hydraulische Weiche HW 60-125x11/4" Inkl.Isolierung
Tauschkammer aus VK Rohr 60 x 60Unten: Kesselkreis-Muffen Oben: Anschlussnippel für Abnehmerkreis mit Verschraubung (IG/IG) Muffe DN15 (1/2") IG für TemperaturfühlerIsolierung: 25 mmTauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelFunktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.Mit Befestigungsmaterial: falseOberflächenschutz: grundiertAchsabstand Primärkreis [mm]: 250Max. Betriebsdruck [bar]: 6VPE: €/Stückpassend zu: Verteiler HV 70Werkstoff: StahlAnschlüsse: DN 32 (1 1/4") IG (Vor- & Rücklauf)Achsabstand Sekundärkreis [mm]: 125Typ: HW 60/125Fördermenge: bis 3 m³/hFalls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]3Achsabstand Primärkreis [mm]250Achsabstand Sekundärkreis [mm]125Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzgrundiertMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialNeinpassend zuVerteiler HV 70Fördermengebis 3 m³/hAnschlüsseDN 32 (1 1/4") IG (Vor- & Rücklauf)TypHW 60/125DokumenteDatenblatt - 1

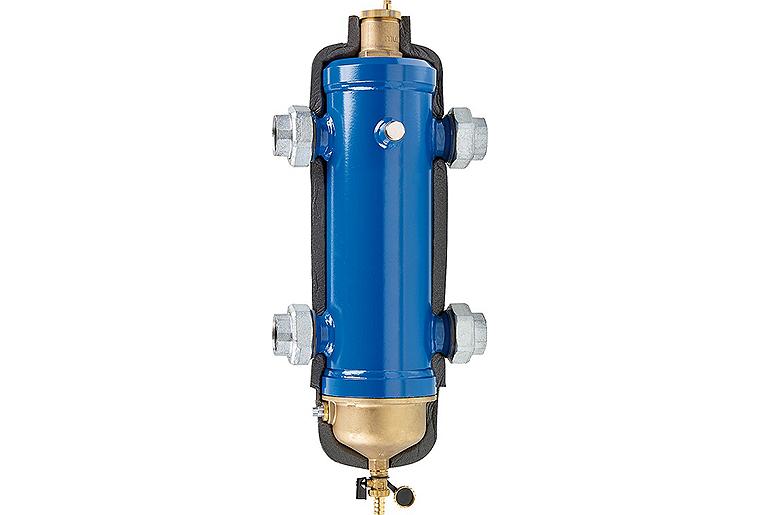

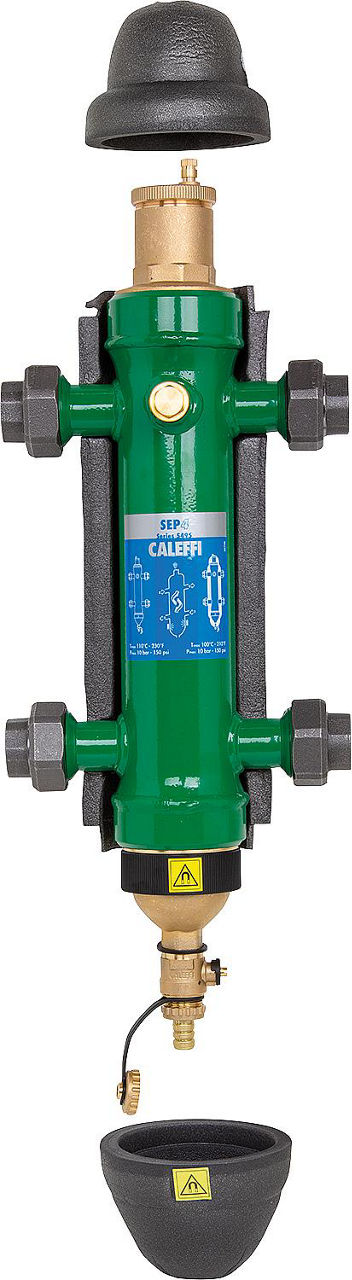

Hydr. Multifunktionsweiche mit Schlamm- und Mikroblasen- abscheider, DN25 (1")
Inkl. Schlamm- und Magnetitabscheider, Mikroblasenabscheider und DämmschaleKomplett vormontiertTechnische Daten:Betriebstemperatur: 0-100°cBetriebsdruck max.: 10 barMaterial: - Gehäuse: Stahl - Entlüfter und Schlammabscheider: MessingAnschluss Fühler DN 15(1/2“)Mit Befestigungsmaterial: falseMarke: CALEFFIOberflächenschutz: lackiertAchsabstand Primärkreis [mm]: 220Herstellerartikelnummer: 549506Ausführung: DN 25 (1“)Max. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 525Werkstoff: StahlDurchsatz [m³/h]: 2,5Achsabstand Sekundärkreis [mm]: 220Typ: 549506Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]2.5Achsabstand Primärkreis [mm]220Achsabstand Sekundärkreis [mm]220Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]100MaterialStahlOberflächenschutzlackiertMit WärmedämmungJaMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]525Hersteller Art-Nr.549506Typ549506AusführungDN 25 (1“)Durchsatz [m³/h]2,5DokumenteDatenblatt - 1Datenblatt - 2
Hydr. Multifunktionsweiche mit Schlamm- und Mikroblasen- abscheider, DN32 (1 1/4")
Inkl. Schlamm- und Magnetitabscheider, Mikroblasenabscheider und DämmschaleKomplett vormontiertTechnische Daten:Betriebstemperatur: 0-100°cBetriebsdruck max.: 10 barMaterial: - Gehäuse: Stahl - Entlüfter und Schlammabscheider: MessingAnschluss Fühler DN 15(1/2“)Mit Befestigungsmaterial: falseMarke: CALEFFIOberflächenschutz: lackiertAchsabstand Primärkreis [mm]: 240Herstellerartikelnummer: 549507Ausführung: DN 32 (1 1/4“)Max. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 545Werkstoff: StahlDurchsatz [m³/h]: 4Achsabstand Sekundärkreis [mm]: 240Typ: 549507Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]4Achsabstand Primärkreis [mm]240Achsabstand Sekundärkreis [mm]240Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]100MaterialStahlOberflächenschutzlackiertMit WärmedämmungJaMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]545Hersteller Art-Nr.549507Typ549507AusführungDN 32 (1 1/4“)Durchsatz [m³/h]4DokumenteDatenblatt - 1Datenblatt - 2
Hydr. Multifunktionsweiche mit Schlamm- und Mikroblasen- abscheider, DN40 (1 1/2")
Inkl. Schlamm- und Magnetitabscheider, Mikroblasenabscheider und DämmschaleKomplett vormontiertTechnische Daten:Betriebstemperatur: 0-100°cBetriebsdruck max.: 10 barMaterial: - Gehäuse: Stahl - Entlüfter und Schlammabscheider: MessingAnschluss Fühler DN 15(1/2“)Mit Befestigungsmaterial: falseMarke: CALEFFIOberflächenschutz: lackiertAchsabstand Primärkreis [mm]: 260Herstellerartikelnummer: 549508Ausführung: DN 40 (1 1/2“)Max. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 633Werkstoff: StahlDurchsatz [m³/h]: 6Achsabstand Sekundärkreis [mm]: 260Typ: 549508Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]6Achsabstand Primärkreis [mm]260Achsabstand Sekundärkreis [mm]260Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]100MaterialStahlOberflächenschutzlackiertMit WärmedämmungJaMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]633Hersteller Art-Nr.549508Typ549508AusführungDN 40 (1 1/2“)Durchsatz [m³/h]6DokumenteDatenblatt - 1Datenblatt - 2
Hydr. Multifunktionsweiche mit Schlamm- und Mikroblasen- abscheider, DN50 (2")
Inkl. Schlamm- und Magnetitabscheider, Mikroblasenabscheider und DämmschaleKomplett vormontiertTechnische Daten:Betriebstemperatur: 0-100°cBetriebsdruck max.: 10 barMaterial: - Gehäuse: Stahl - Entlüfter und Schlammabscheider: MessingAnschluss Fühler DN 15(1/2“)Mit Befestigungsmaterial: falseMarke: CALEFFIOberflächenschutz: lackiertAchsabstand Primärkreis [mm]: 280Herstellerartikelnummer: 549509Ausführung: DN 50 (2“)Max. Betriebsdruck [bar]: 10VPE: €/StückHöhe [mm]: 753Werkstoff: StahlDurchsatz [m³/h]: 8,5Achsabstand Sekundärkreis [mm]: 280Typ: 549509Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]8.5Achsabstand Primärkreis [mm]280Achsabstand Sekundärkreis [mm]280Max. Betriebsdruck [bar]10Max. Betriebstemperatur [°C]100MaterialStahlOberflächenschutzlackiertMit WärmedämmungJaMit EntlüftungJaMit EntleerventilJaMit MagnetitabscheiderJaMit BefestigungsmaterialNeinHöhe [mm]753Hersteller Art-Nr.549509Typ549509AusführungDN 50 (2“)Durchsatz [m³/h]8,5DokumenteDatenblatt - 1Datenblatt - 2

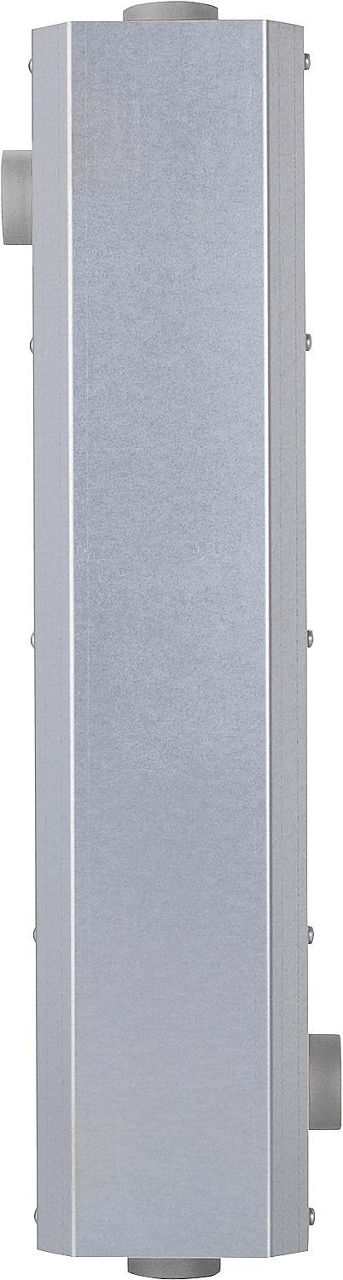

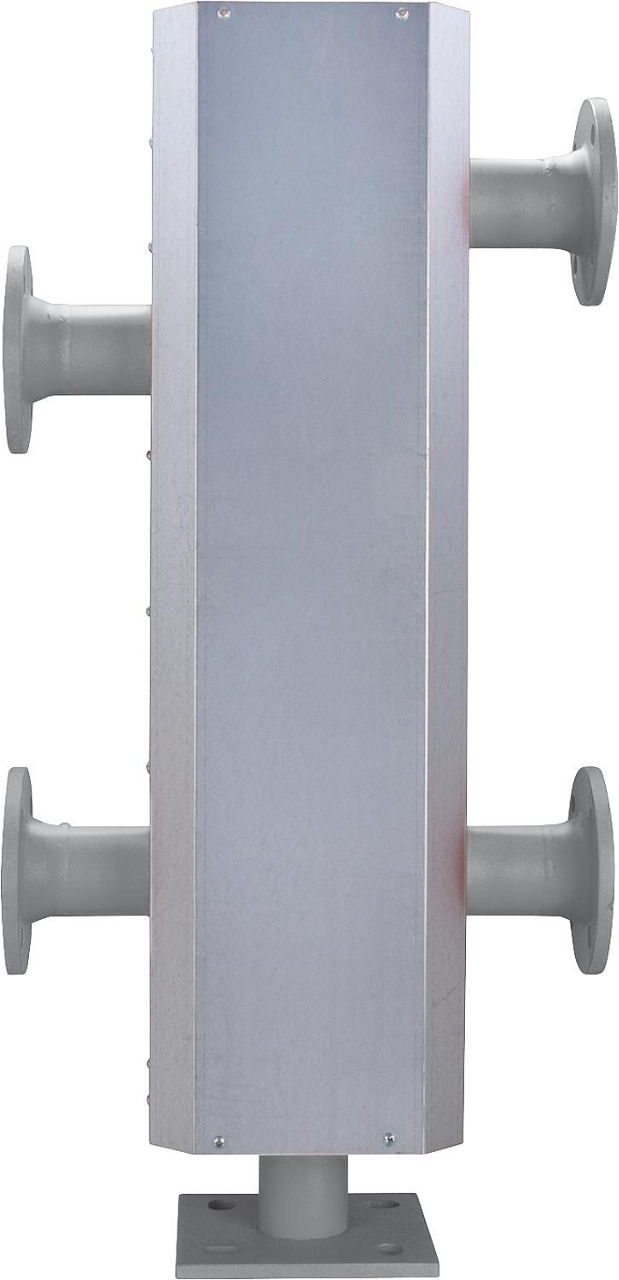

Hydraulische Weiche Typ HW 100, 9m³/h, KW205, Anschluss DN50/PN6
Tauschkammer aus Vierkant-Rohrdruckgeprüft und verzinktBetriebsdruck max. 6 barVorlauftemperatur max. 90°C Isolierung mit verzinktem StahlblechmantelMit Befestigungsmaterial: trueOberflächenschutz: verzinktAchsabstand Primärkreis [mm]: 400Max. Betriebsdruck [bar]: 6VPE: €/Stückh3 [mm]: 115B [mm]: 400Leistung (∆t=20 K): bis 205 kWHöhe [mm]: 950Werkstoff: StahlH [mm]: 950Anschlüsse: DN 50Breite [mm]: 400Achsabstand Sekundärkreis [mm]: 500Typ: HW 100h2 [mm]: 500Fördermenge: bis 9 m³/hh1 [mm]: 335Falls Sie weitere Informationen wie Sicherheitsdokumente zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenMax. Durchsatz [m³/h]9Max. Leistung [kW]205Achsabstand Primärkreis [mm]400Achsabstand Sekundärkreis [mm]500Max. Betriebsdruck [bar]6Max. Betriebstemperatur [°C]90MaterialStahlOberflächenschutzverzinktMit WärmedämmungJaMit EntlüftungNeinMit EntleerventilNeinMit MagnetitabscheiderNeinMit BefestigungsmaterialJaHöhe [mm]950Breite [mm]400Fördermengebis 9 m³/hH [mm]950TypHW 100AnschlüsseDN 50Leistung (∆t=20 K)bis 205 kWh1 [mm]335B [mm]400h3 [mm]115h2 [mm]500DokumenteDatenblatt - 1
