Hydraulische Weiche mit Isolierung,Typ HW 80/400 7m³/h
192,56 €
Produktinformationen "Hydraulische Weiche mit Isolierung,Typ HW 80/400 7m³/h"
- Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und Abnehmerkreis
- Oben/Unten: Service-Anschlussmuffen für Entlüftung und Entleerung
- Muffe DN 15 (1/2") IG für Temperaturfühler
- Versetzte Anschlüsse zur besseren Entlüftung
- Tauschkammer aus Vierkant-Rohr
- druckgeprüft und verzinkt
- Betriebsdruck max. 6 bar
- Vorlauftemperatur max. 90°C
- Isolierung mit verzinktem Stahlblechmantel
Funktionsweise einer hydraulischen Weiche:Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz.Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.
| Mit Befestigungsmaterial | nein |
| Oberflächenschutz | verzinkt |
| Achsabstand Primärkreis [mm] | 340 |
| Service-Anschlüsse | DN 15 (1/2") IG |
| Max. Betriebsdruck [bar] | 6 |
| VPE | €/Stück |
| Werkstoff | Stahl |
| Anschlüsse | DN 40 (1 1/2") IG |
| Achsabstand Sekundärkreis [mm] | 400 |
| Typ | HW 80/400 |

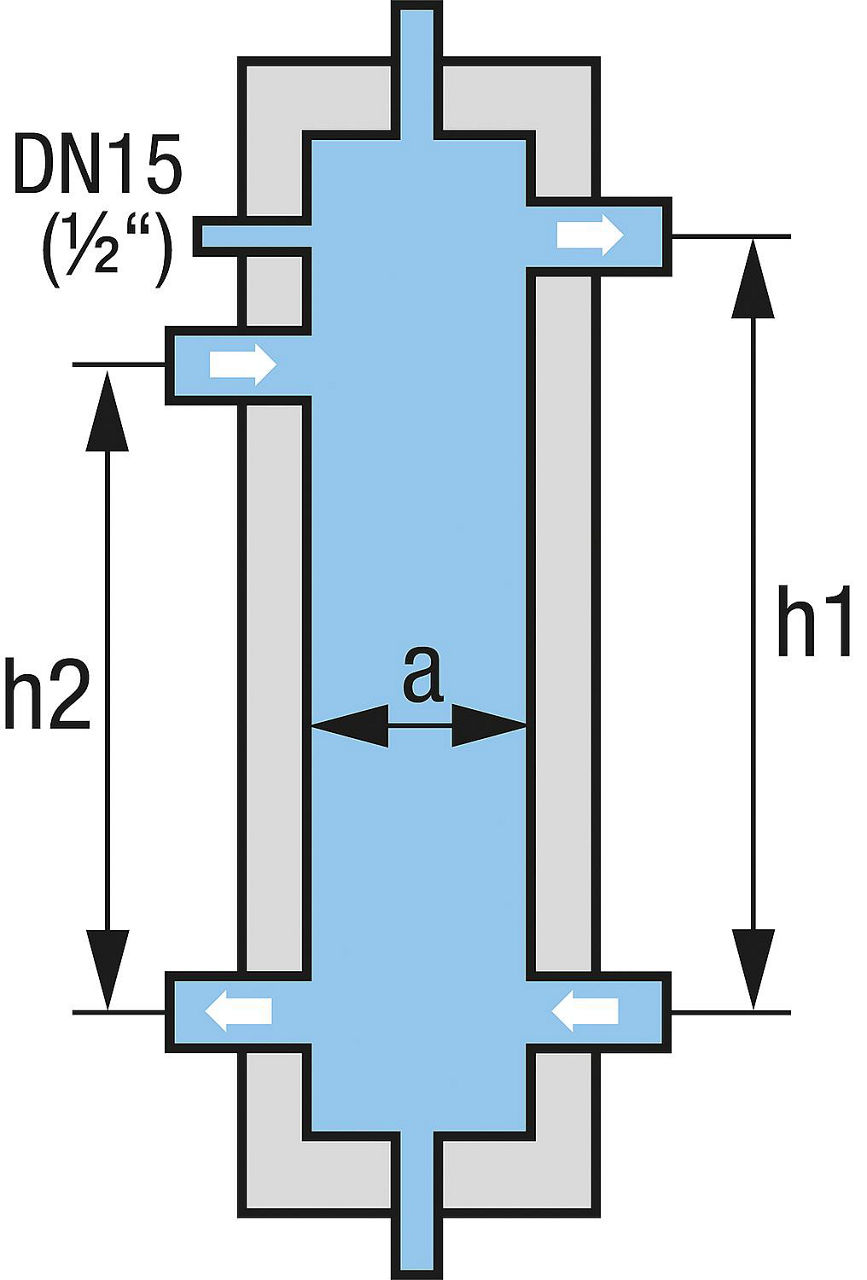

| h2 [mm] | 340 |
| Isolierung [mm] | 35 |
| Fördermenge | 7 m³/h |
| a [mm] | 80 |
| h1 [mm] | 400 |
Technische Daten
| Max. Durchsatz [m³/h] | 7 |
| Achsabstand Primärkreis [mm] | 340 |
| Achsabstand Sekundärkreis [mm] | 400 |
| Max. Betriebsdruck [bar] | 6 |
| Max. Betriebstemperatur [°C] | 90 |
| Material | Stahl |
| Oberflächenschutz | verzinkt |
| Mit Wärmedämmung | Ja |
| Mit Entlüftung | Nein |
| Mit Entleerventil | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Befestigungsmaterial | Nein |
| h2 [mm] | 340 |
| Fördermenge | 7 m³/h |
| a [mm] | 80 |
| Service-Anschlüsse | DN 15 (1/2") IG |
| h1 [mm] | 400 |
| Anschlüsse | DN 40 (1 1/2") IG |
| Typ | HW 80/400 |
| Isolierung [mm] | 35 |
