Hydraulische Weiche Typ WST 60-21 1"
MAGRA
154,78 €
Produktnummer:
HT-3217353138
Produktinformationen "Hydraulische Weiche Typ WST 60-21 1""

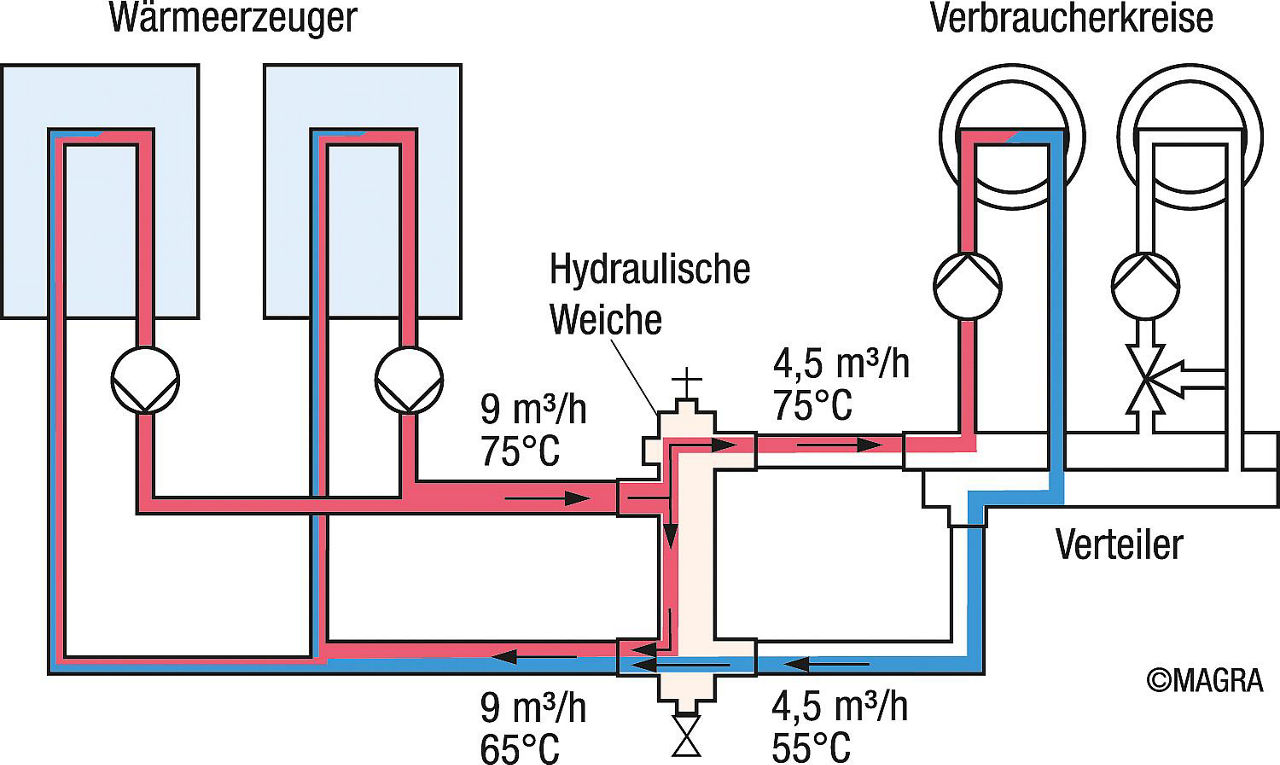

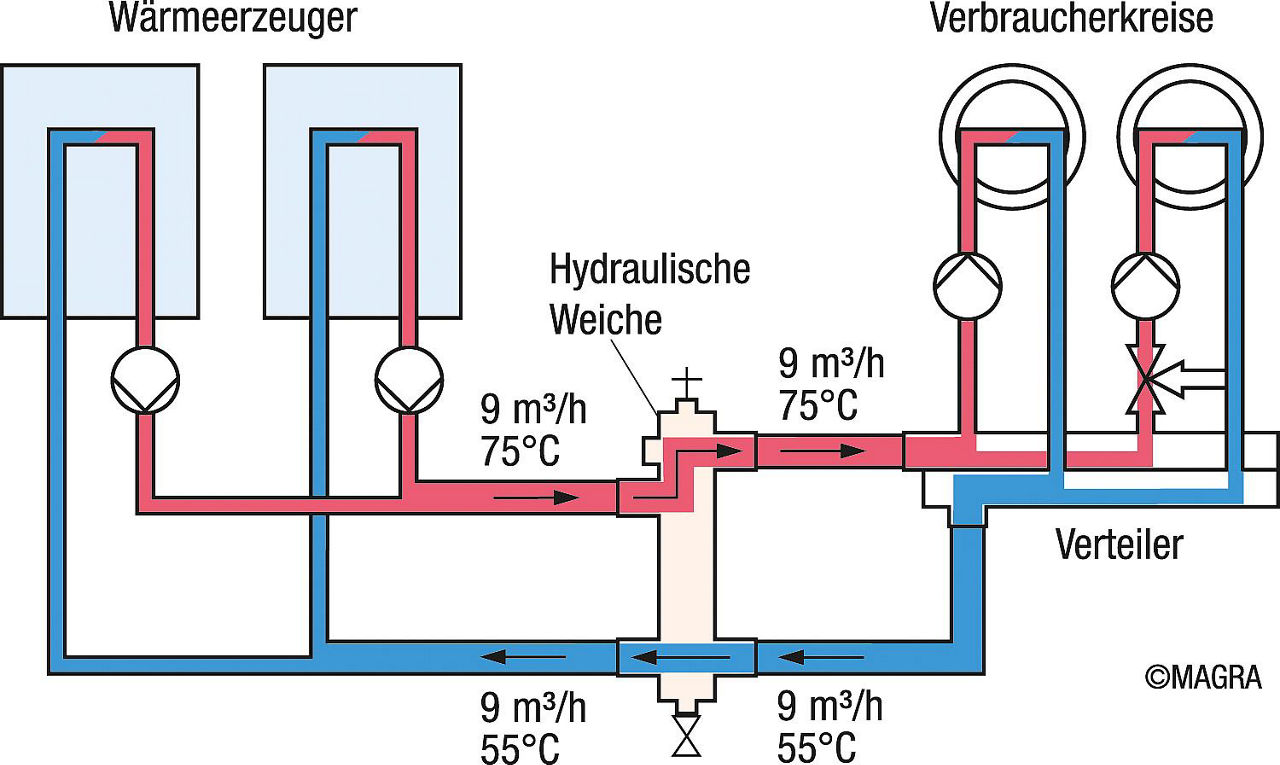

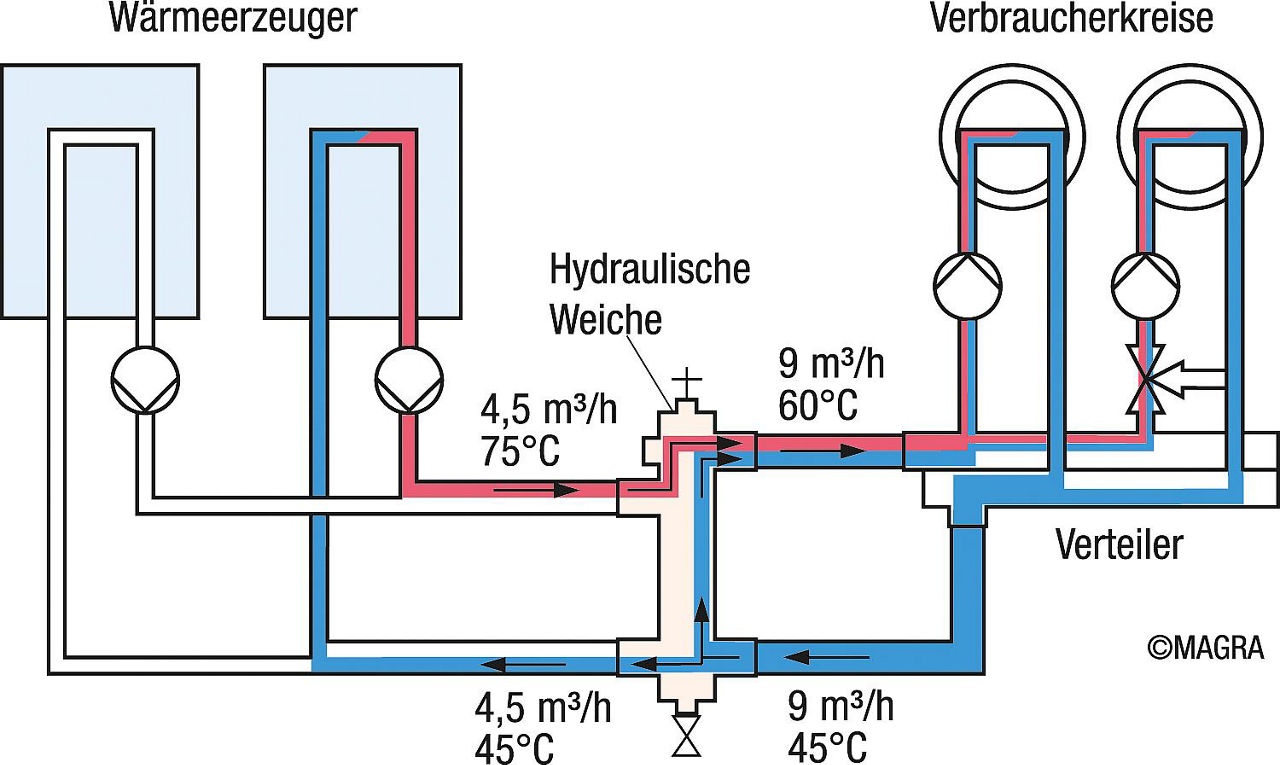

Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik.
- Betriebsdruck: max. 6 bar
- Betriebstemperatur: bis 110°C
- werkseitig druckgeprüft und grundiert
- Passend zu Magra-Verteiler Typ Vario
- Tauscherkammer aus Stahl mit aufgeschweißten Endböden
- 4 Anschlussmuffen für Wärmeabnehmer und Wärmeerzeuger
- Temperaturfühler-Anschluss: Muffe DN 15 (1/2")
- Entlüftung und Entleerung: je 1 Muffe DN 15 (1/2"), in den Endböden
- Entlüftungs- und Entleer-Set (Bestell-Nr.: 3268274686) bitte separat bestellen
Technische Daten
| Typ | WST 60-21 |
| Max. Durchsatz [m³/h] | 3 |
| Kammergröße [mm] | 60/60 |
| Anschlussdimensionen | DN25 (1") |
| Achsabstand Primärkreis [mm] | 155 |

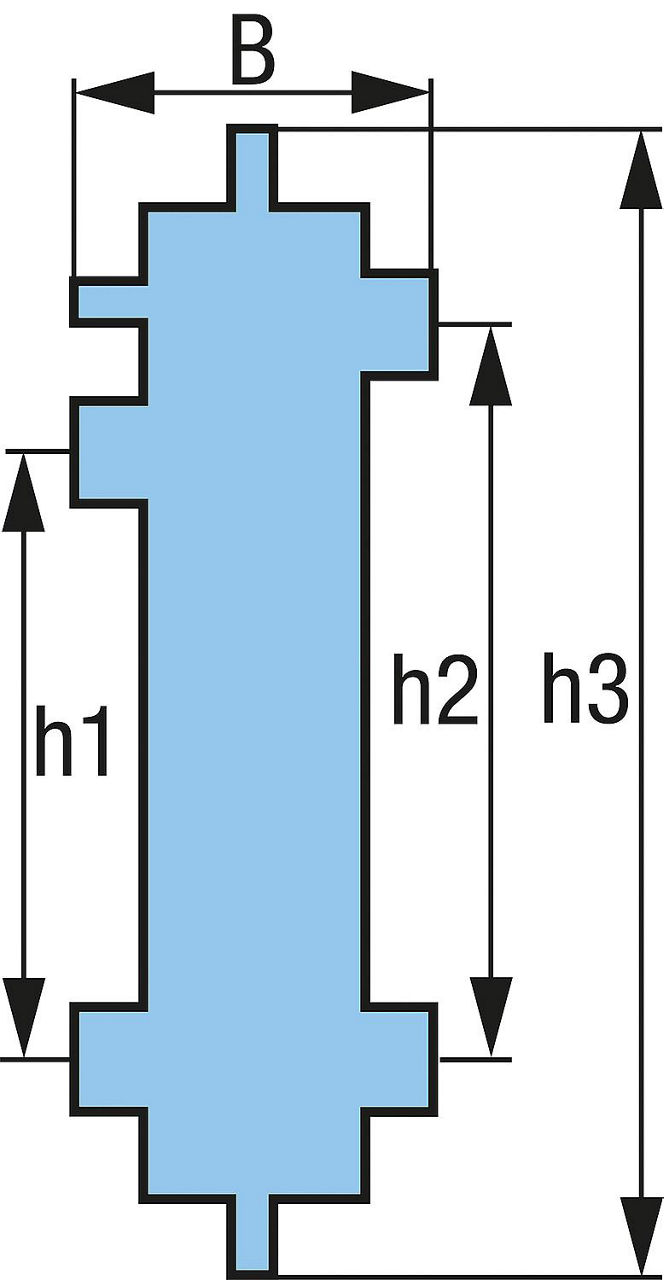

| B [mm] | 114 |
| Achsabstand Sekundärkreis [mm] | 210 |
| h1 [mm] | 155 |
| h2 [mm] | 210 |
| h3 [mm] | 375 |
| Max. Betriebsdruck [bar] | 6 |
| Max. Betriebstemperatur [°C] | 110 |
| Material | Stahl |
| Oberflächenschutz | grundiert |
| Mit Wärmedämmung | Nein |
| Mit Entlüftung | Nein |
| Mit Entleerventil | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Befestigungsmaterial | Nein |
| Höhe [mm] | 375 |
| Breite [mm] | 114 |
| EAN | 4024497004187 |
| Fördermenge [m³/h] | 3 |
| Hersteller Art-Nr. | 24000602100 |
| Marke | MAGRA |
