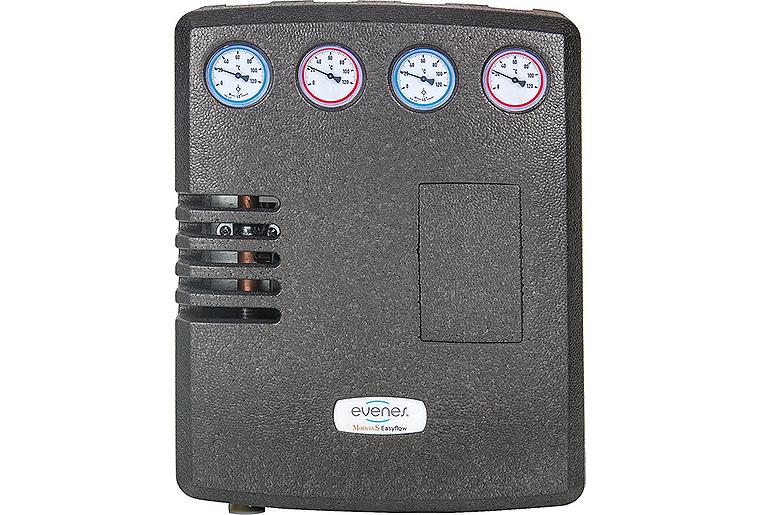

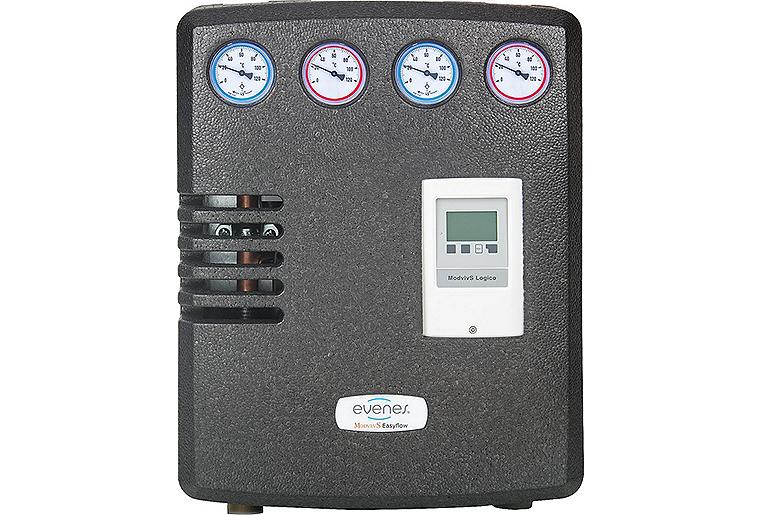

Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. mit Regelung
Ausführung Heizung ohne WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mmWitterungsgeführtKomplett vorverdrahtetInkl. Regelung, Mischermotor und FühlerFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.
Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. ohne Regelung
Ausführung Heizung ohne WarmwasserbereitungFür Brennwertanlage mit einem gemischten und ungemischten HeizkreisOptimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindetEinfache Befestigung durch stabile MetallgrundplatteGeringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt)Kompakt und komplett vormontiertKomplett vorverdrahtet (in der Ausführung mit Regelung)Vorlauf Direktkreis:1 x Thermometerkugelhahn rot 0-120°C1 x ÜberströmventilRücklauf Direktkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseVorlauf Mischerkreis:1 x Thermometerkugelhahn rot 0-120°C1 x Umwälzpumpe Wilo Para 15/6 SC1 x Bivalent-Mischer Rücklauf Mischerkreis:1 x Thermometerkugelhahn blau 0-120°C mit aufstellbarer SchwerkraftbremseTechnische Daten:Betriebstemperatur max.: 95 °CBetriebsdruck max.: 6 barAnschlüsse: DN25(1“) IGSchwerkraftbremse: 20 mbar Kvs-Wert Direktkreis: 5,0 Kvs-Wert Mischerkreis: 4,0Leistung Direktkreis max.: 35 kW (Δt 20K)Leistung Mischerkreis max.: 12 kW (Δt 8K)Durchfluss Direktkreis max.: 1510 l/h (Δt 20K)Durchfluss Mischerkreis max.: 1300 l/h (Δt 8K)Achsmaß Wärmeerzeuger: 125 mmAchsmaß Heizkreise: 90 mm Material: Messing, KupferIsolierung: EPPMaße (mit Isolierung) HxBxT: 516x400x180 mm Für Anlagen mit bauseitiger RegelungInkl. Mischermotor Betriebsspannung: 230 V/ACFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

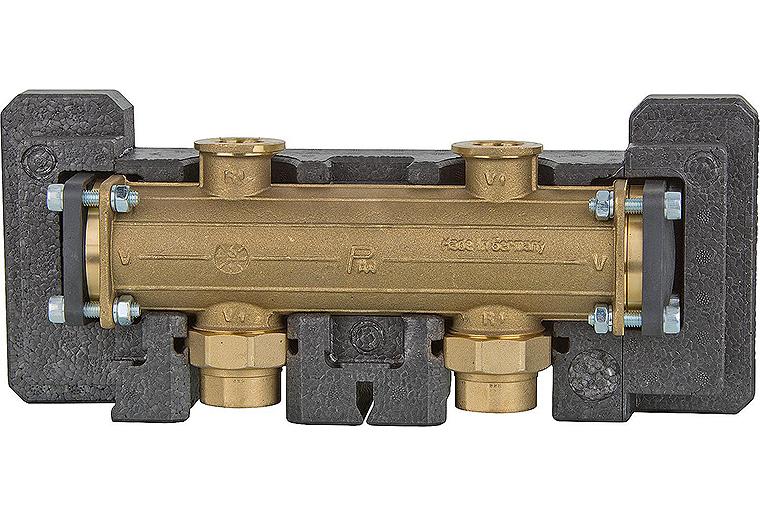

Hydraulische Weiche DN25 (1") bis 1600 l/h
Messinginkl. EPP-Isolierungbis 1600 l/hmit geführtem Vor- und Rücklauf zur Montage unter einem einzelnen Heizkreis DN25 (1“) auch unter einem Verteiler DN25 (1“), bei Verwendung der Halteplatte (Best.-Nr.: 3217350114), oder separat montierbar. Bei der separaten („Im-Rohr“-) Montage sind zusätzlich 2 Verschraubungssätze (Best.-Nr.: 3218104923) für die DN25 (1") Flansche erforderlich.Isolierung nach EnEV: EPP-HalbschalenMaße inkl. Isolierung (BxH): 330 x 128 mmAchsmaß: 125 mmAnschlüsse:Verbraucherseite (oben): DN25 (1") Flansch für DN40 (1½") MutterKesselseite (unten): DN40 (1½") AG oder DN25 (1") IG (mit Verschraubung) flachdichtend, seitlich: 2x DN20 (¾") IG mit Stopfen verschlossenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

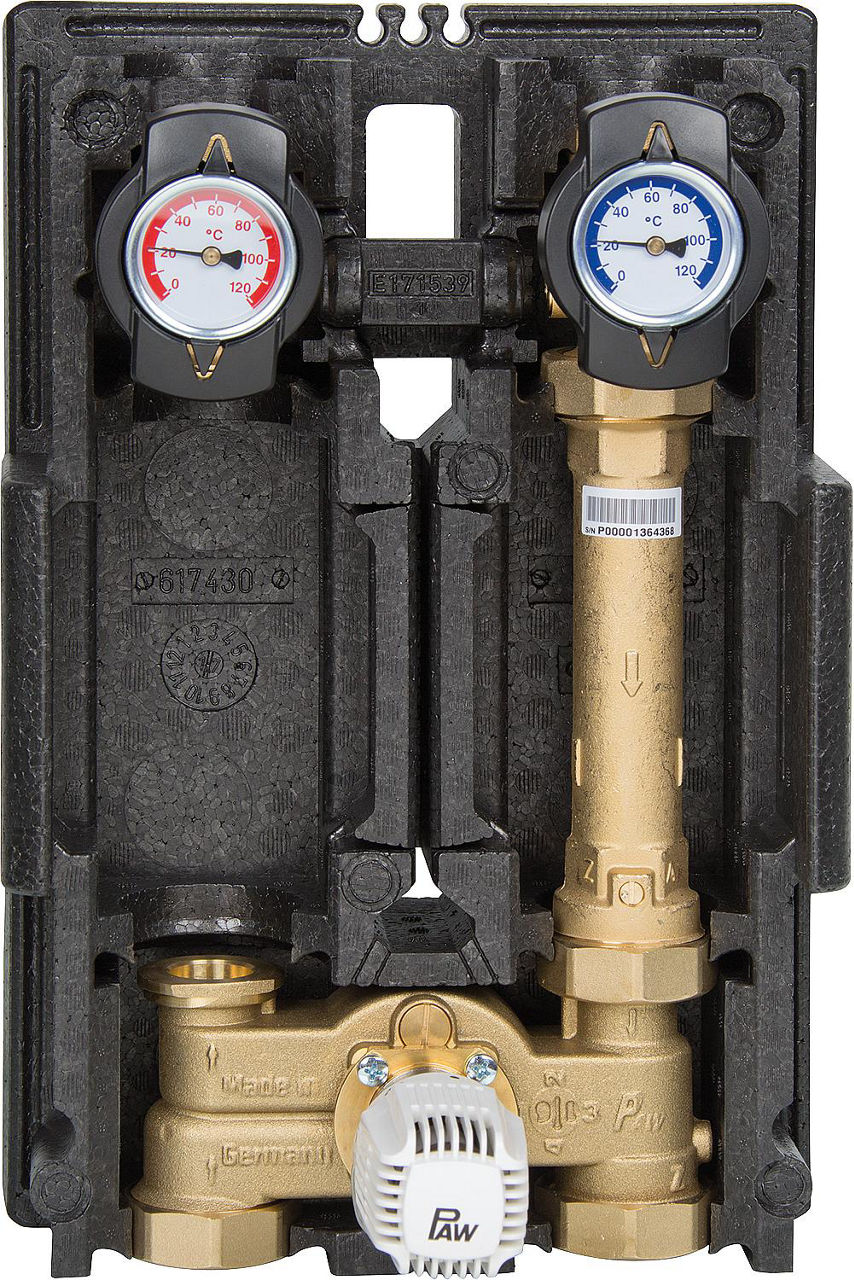

Konstantwert-Regelkreis WS33 DN25(1"), Vorlauf links Einstellbereich: 20-50°C
Für thermisch geregelte Flächenheizungen oder Niedertemperaturheizungen (z. B. Fußbodenheizungen)Anschlüsse: DN25 (1") InnengewindeSchwerkraftbremse (aufstellbar) im Rücklaufrohr keine Geräuschentwicklung beim Einsatz elektronisch geregelter Pumpen 200 mm Wassersäule, federbelastet, somit auch für liegende oder Überkopfmontage geeignet Vor- und Rücklaufstrang tauschbar (für den Vorlaufwechsel ist zwingend ein Mischerumbausatz, Best.-Nr.: 3217787399 bzw. 85 erforderlich, nicht im Lieferumfang enthalten) Anlegethermostat, einstellbar 20-60°C, ein Überschreiten der eingestellten Temperatur schaltet die Pumpe aus.3-Wege-Mischer mit Bypass 0-50% und ThermostatsteuerungRegelung erfolgt durch den Thermostat mit Anlegefühler (Regelbereich 20-50°C)Einstellung erfolgt von HandBypass einstellbarRückflusssperre im Mischer integriert, verhindert FehlzirkulationWerkstoffeArmaturen: MessingDichtungen: EPDM/NBRIsolierung nach EnEV: EPPTechnische DatenEinsatzbereich: bis 10 KWKvs-Wert: 2,6Temperatur: max. 110°CDruck: max. 8 barZulauf/Abgang: DN 25 (1") IGAbmessungenAchsabstand: 125 mmEinbaulänge: 345 mmMaße Isolierung (BxH): 250 x 415 mmLieferung erfolgt ohne Pumpe!(geeignete Pumpe: DN 25 mit Außen-gewinde DN 40 (1 1/2"), 180 mm Baulänge)Falls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnschlussgröße [DN]25Achsmaß [mm]125Max. Leistung [kW]8Höhe [mm]415AusführungFestwertEinbaustrecke für WärmemengenzählerNeinMax. Betriebsdruck [bar]6Breite [mm]250MaterialMessingKvs-Wert2.6AusführungVorlauf linksHersteller Art-Nr.36073LWUS01MarkePAWDokumenteDatenblatt - 1
KVS-Reduktion 2.5 für Heizkreisets Easyflow DN25(1") mit 3-Wege-Mischer
Für Easyflow DN 25 3-Wege-Mischer aus DN 25 HeizkreissetZur KVS Reduktion von KVS 10 auf 2,5, 4 oder 6,3
KVS-Reduktion 4.0 für Heizkreisets Easyflow DN25(1") mit 3-Wege-Mischer
Für Easyflow DN 25 3-Wege-Mischer aus DN 25 HeizkreissetZur KVS Reduktion von KVS 10 auf 2,5, 4 oder 6,3
KVS-Reduktion 6.3 für Heizkreisets Easyflow DN25(1") mit 3-Wege-Mischer
Für Easyflow DN 25 3-Wege-Mischer aus DN 25 HeizkreissetZur KVS Reduktion von KVS 10 auf 2,5, 4 oder 6,3

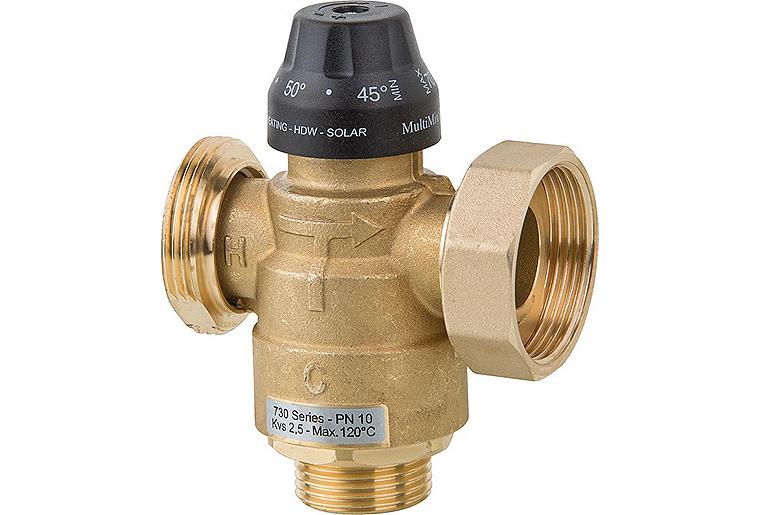

Mischventil komplett für Festwertregelungsset Easyflow DN 25
Passend für Konstantwert-Regelkreis EasyflowEinstellbereich: 20°C bis 43°CFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

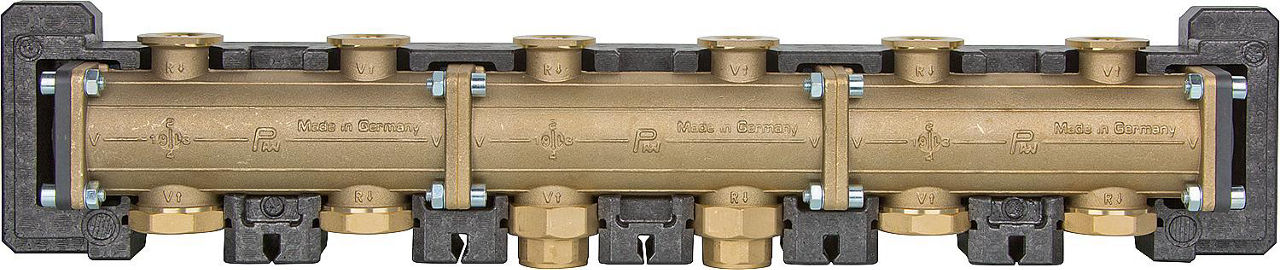

Modulverteiler 3-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4")
modular aufgebautkomplett vormontiert Mehrfachanschluss Kessel möglich, für größere LeistungenTechnische DatenDruck: max. 5 barTemperatur: max. 110°CArmaturen: MessingDichtungen: EPDM/NBRIsolierung nach EnEV: EPP-HalbschalenAchsabstand: 125 mmfür Leistungen bis 150 kW (je Kesselanschluss)extrem widerstandsarm, freier Durchgang (Ø = 50 mm)Kvs-Wert: 20,6Anschlüssefür Heizkreise (oben): DN32 (1 1/4") für DN50 (2") Mutter für Kessel (unten, Vor- und Rücklauf): DN50 (2") AG oder DN32 (1 1/4") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossenseitlich: 2x DN25 (1") IG, mit Stopfen verschlossen, für Sicherheitsgruppe und AusdehnungsgefäßAbmessungenEinbauhöhe: 125 mmHöhe Isolierung: 150 mmFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen3Achsabstand Gruppen [mm]125Anschluss GruppenFlanschstutzenNenninnendurchmesser GruppenDN 32 (1 1/4")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 32 (1 1/4")Max. Durchsatz [m³/h]20.6Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialMessingOberflächenschutzunbehandeltMax. Betriebsdruck [bar]5Max. Betriebstemperatur [°C]110Breite [mm]850Höhe [mm]150TypMV2 (3-fach)Anschlussmöglichkeitbis zu 5 HeizkreiseBreite (inkl. Isolierung)850 mmHersteller Art-Nr.37133MarkePAWDokumenteDatenblatt - 1
Modulverteiler DN25(1") 2-fach, bis zu 3 Heizkreise anschließbar
modular aufgebautkomplett vormontiert Mehrfachanschluss Kessel möglich, für größere LeistungenTechnische DatenDruck: max. 5 barTemperatur: max. 110°CArmaturen: MessingDichtungen: EPDM/NBRIsolierung nach EnEV: EPP-HalbschalenAchsabstand: 125 mmfür Leistungen bis 80 kW (je Kesselanschluss) extrem widerstandsarm, freier Durchgang (Ø = 36 mm)Kvs-Wert: 12,5Anschlüssefür Heizkreise (oben): DN25 (1") Flansch für DN40 (1 1/2") Mutter für Kessel (unten, Vor- und Rücklauf): DN40 (1 1/2") AG oder DN25 (1") IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossenseitlich: 2x DN20 (3/4") IG, mit Stopfen verschlossen, für Sicherheitsgruppe und AusdehnungsgefäßAbmessungenEinbauhöhe: 100 mmHöhe Isolierung: 128 mmFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAnzahl der Gruppen2Achsabstand Gruppen [mm]125Anschluss GruppenFlanschstutzenNenninnendurchmesser GruppenDN 25 (1")Achsabstand Vorlauf/Rücklauf [mm]125Anschluss ZentralheizungInnengewindeNenninnendurchmesser ZentralheizungDN 25 (1")Max. Durchsatz [m³/h]12.5Vor- und Rücklauf thermisch getrenntNeinMit hydraulischer WeicheNeinMit MagnetitabscheiderNeinMit WärmedämmungJaMit EntlüftungNeinMit WandbefestigungsbügelNeinMit EntleerventilNeinMaterialMessingOberflächenschutzunbehandeltMax. Betriebsdruck [bar]5Max. Betriebstemperatur [°C]110Breite [mm]580Höhe [mm]128TypMV2 (2-fach)Anschlussmöglichkeitbis zu 3 HeizkreiseBreite (inkl. Isolierung)580 mmHersteller Art-Nr.34123MarkePAWDokumenteDatenblatt - 1

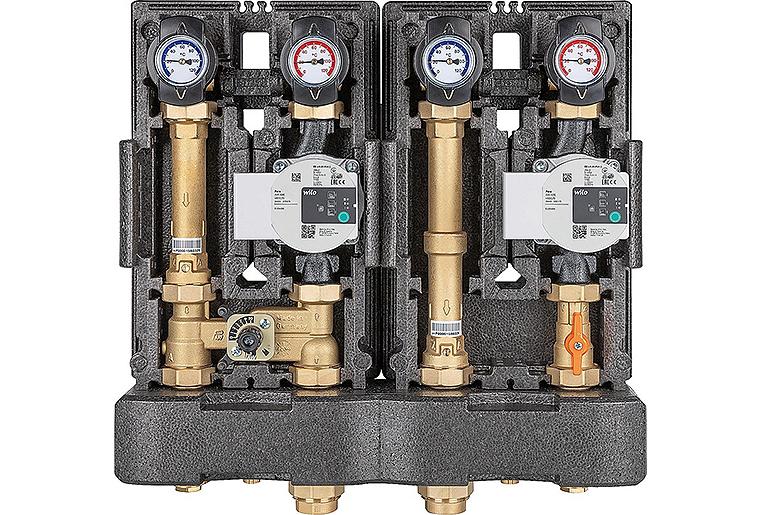

Modulverteilergruppe DN25(1") 1x direkt, 1x gemischt, 2x Wilo Para SC25/6-43
1 ungemischter Heizkreis und ein Heizkreis mit 3-Wege-Mischer Pumpe: Wilo Para SC 25/6-43 (inkl. 2 m Kabel)Gesamtbreite: 580 mmAnschlüsse Heizkreis-Abgang: D N25 (1") IGKessel-Zulauf: DN 25 (1") IGSchwerkraftbremse (aufstellbar) im Rücklaufrohr20 mbar federbelastet, somit auch für liegende oder Überkopfmontage geeignetWandhalterStahl, gelb verzinkt, mit Befestigungsmaterial, im Lieferumfang enthaltenWeitestgehend vormontiert – einfache MontageVorlauf rechtsVor- und Rücklaufstrang können vor Ort getauscht werden.Technische DatenDruck: max. 8 barTemperatur: max. 110°CKvs-Wert ungemischt: 6,3Kvs-Wert gemischt: 4,4Armaturen: MessingDichtungen: EPDM/NBRIsolierung nach EnEV : EPPAchsabstand: 125 mmGesamthöhe: 565 mmEinsatzbereichungemischt bis 50 kWgemischt bis 32,5 kW3-Wege-MischerMessing Lineare Kennlinie verhindert ein Aufschwingen der Regelung Vorlauf absperrbar, dadurch keine Entleerung nötig bei Servicearbeiten an der PumpeInkl. Stellantrieb für 3-Wege-Mischer, 5 Nm, 230 V/50 Hz, 140 sAnbausatz vormontiertFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

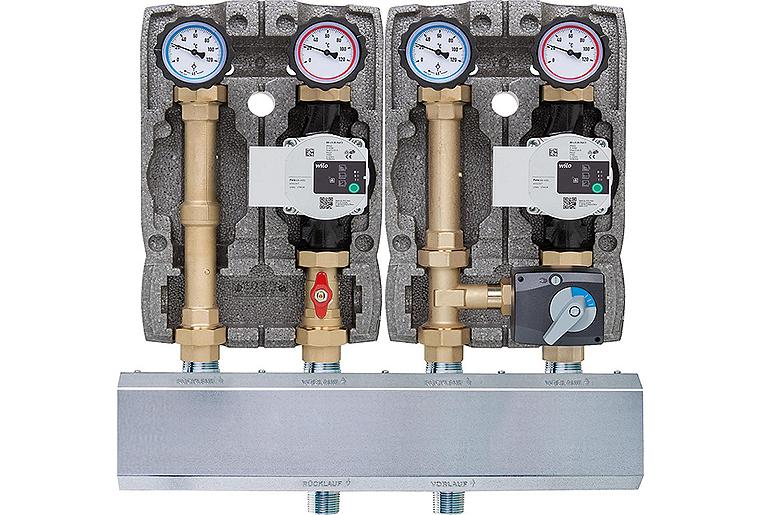

Modulverteilergruppe Easyflow 1xDirektkreis,1xMischkreis, Typ DiMi25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm
Modulverteilergruppe Easyflow 1xDirektkreis,1xMischkreis, Typ DiMi25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm
Modulverteilergruppe Easyflow 1xDirektkreis,2xMischerkreis Typ DiMIMI25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmVersandinformationen:Speditionssendung
Modulverteilergruppe Easyflow 1xDirektkreis,2xMischerkreis Typ DiMIMI25
Bestehend aus:1x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm

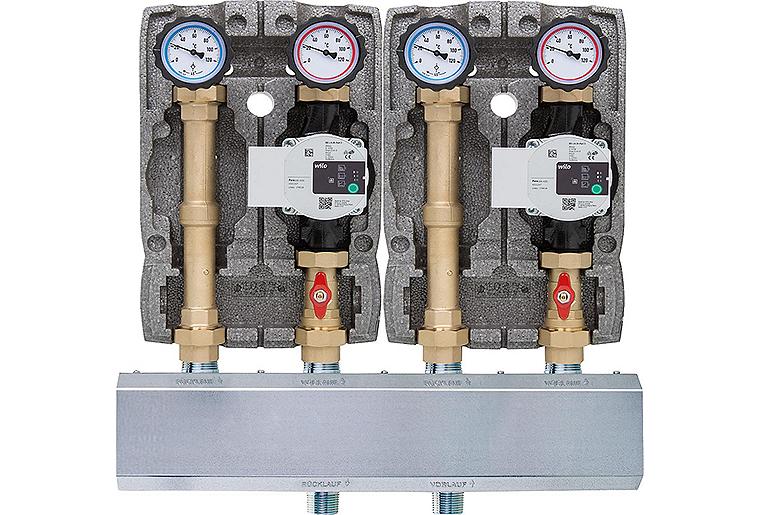

Modulverteilergruppe Easyflow 2xDirektkreis Typ DiDi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm
Modulverteilergruppe Easyflow 2xDirektkreis Typ DiDi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm

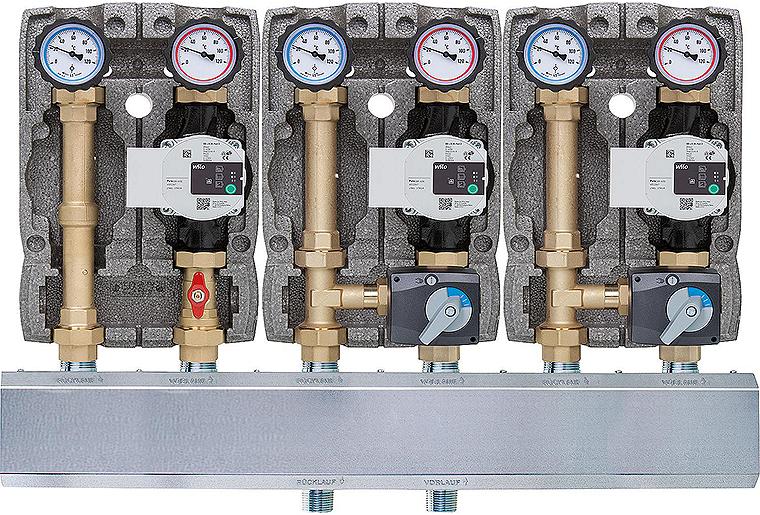

Modulverteilergruppe Easyflow 2xDirektkreis,1xMischerkreis Typ DiDIMI25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mmVersandinformationen:Speditionssendung
Modulverteilergruppe Easyflow 2xDirektkreis,1xMischerkreis Typ DiDIMI25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1“) mit Isolierung ungemischt + Wilo Para 25/6 SC1x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm

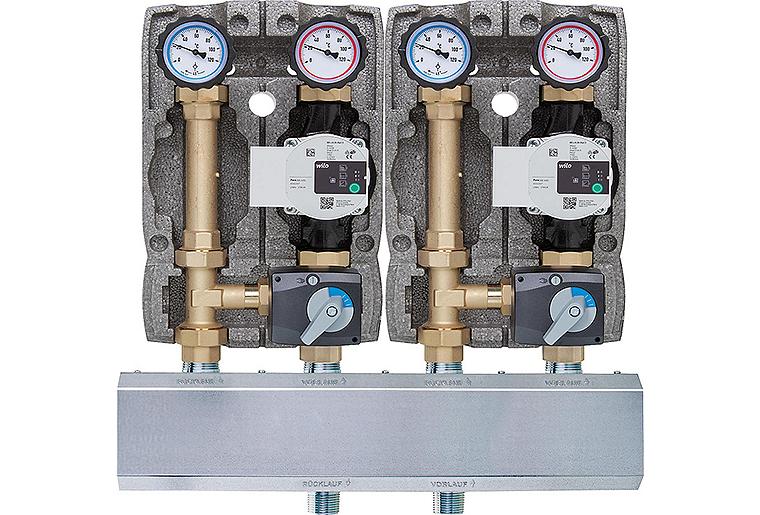

Modulverteilergruppe Easyflow 2xMischkreis, Typ MiMi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm
Modulverteilergruppe Easyflow 2xMischkreis, Typ MiMi25
Bestehend aus:2x Heizkreisset Easyflow DN 25 (1") mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC1x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1“, Stahl geschw.1x WS-Wandbefestigung per 2 Stück 100 mm

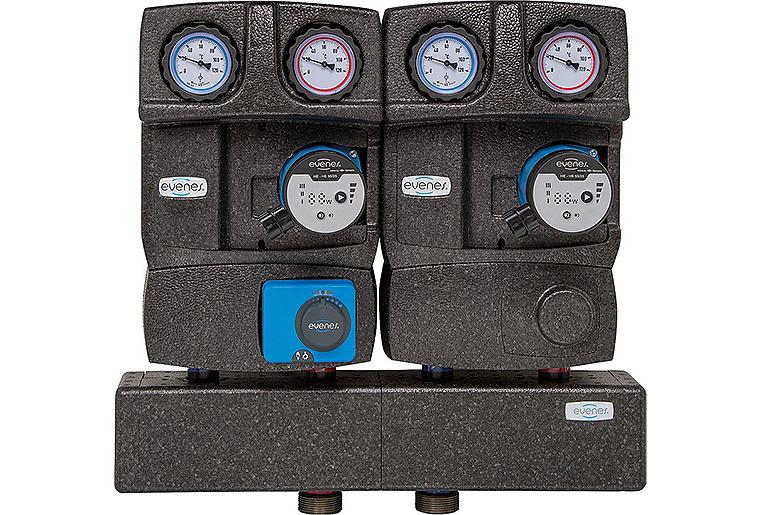

Modulverteilergruppe Evenes 1x Direktkreis, 1x Mischerkreis DN25 (1")
1 x Direktkreis, 1 x MischerkreisBestehend aus:1 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.1201 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-251 x Kesselverteiler Typ VT3 ÜWM für 2 HeizkreiseKompakte Modulverteilergruppen mit EPP-Isolierung und Wandhalterung für zwei oder drei Heizkreise
Modulverteilergruppe Evenes 1x Direktkreis, 1x Mischerkreis DN25 (1")
1 x Direktkreis, 1 x MischerkreisBestehend aus:1 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.1201 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-251 x Kesselverteiler Typ VT3 ÜWM für 2 HeizkreiseKompakte Modulverteilergruppen mit EPP-Isolierung und Wandhalterung für zwei oder drei Heizkreise
