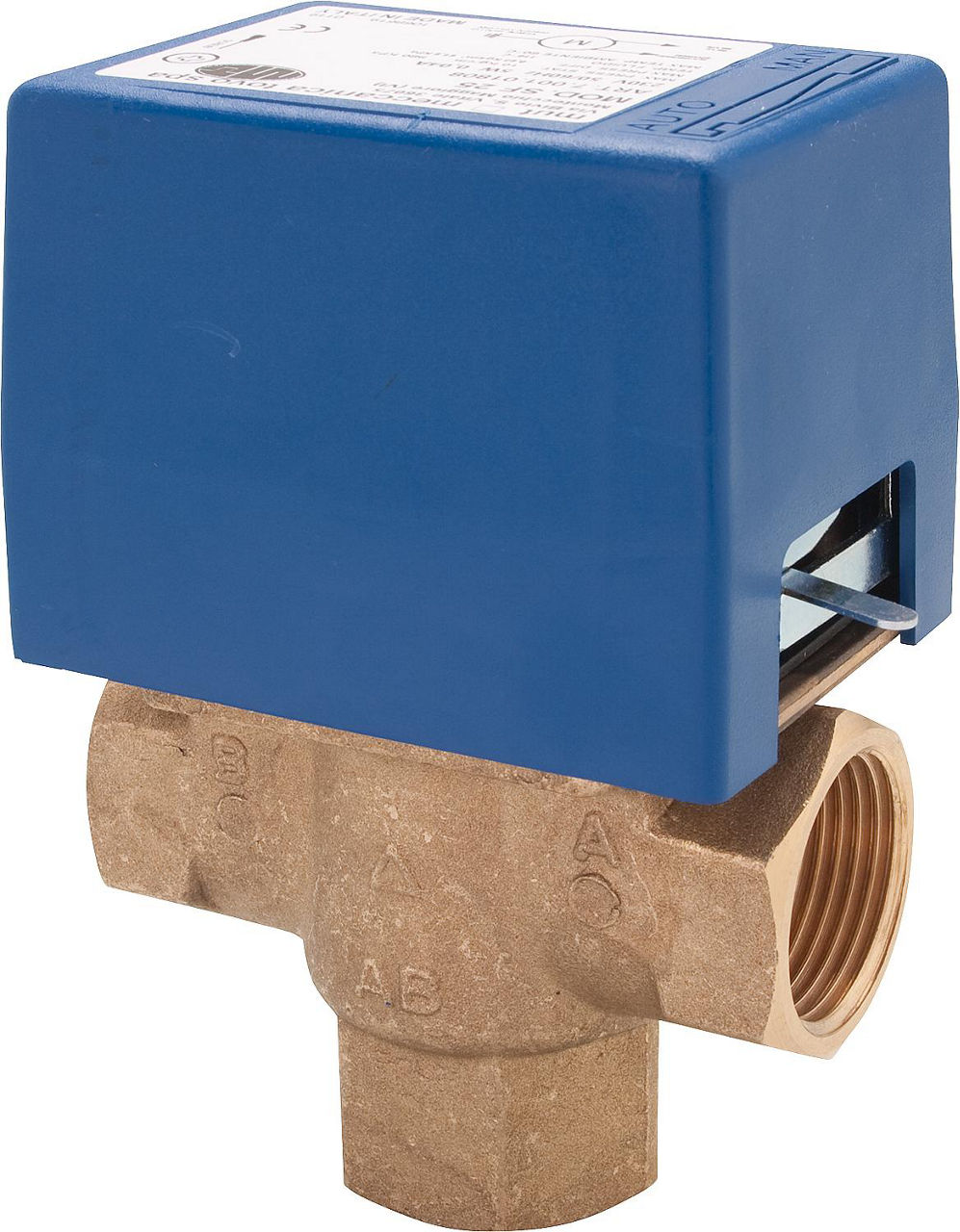

3-Wege Zonenventil SF mit Endschalter DN 25, KVS 12,6 24 V
Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung.Technische Daten:Leistungsaufnahme: 6 WSchutzart: IP22Umgebungstemperatur: max. 60°CMediumtemperatur: 5°C bis 110°CBetriebsdruck: max. 10 barDifferenzdruck: max. 0,9 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1 mZulässige Einbaulagen:Motor oben oder seitlich!Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]110Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert12.6Netzspannung24 V ACSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]20Schutzart (IP)IP22Leistungsaufnahme [W]6Umgebungstemperatur [°C]0 — 60D [mm]88Spannung24 V, 50 HzKvs-Wert12,6max. Differenzdruck0,62 barGrößeDN 25 (1") IGMarkemut

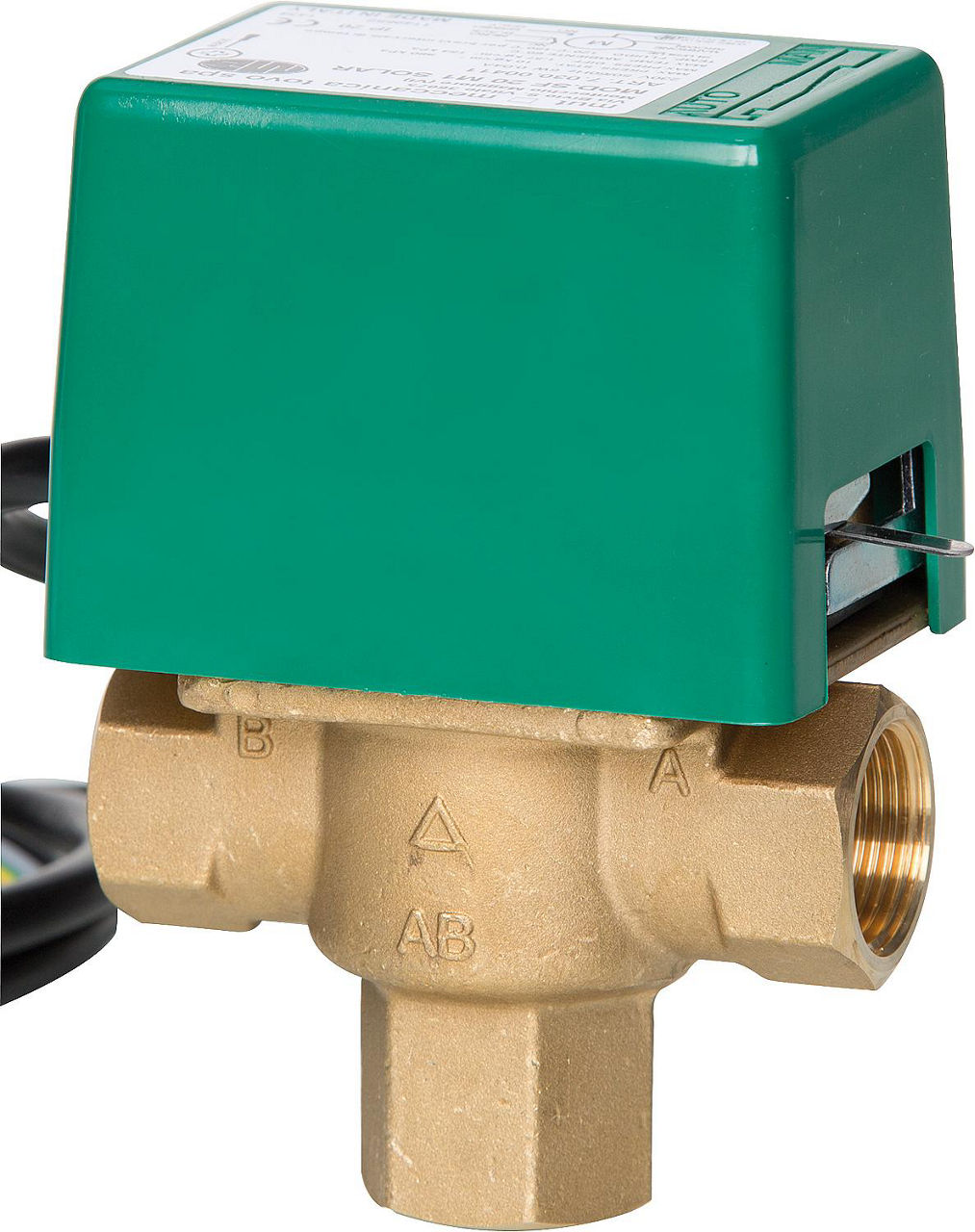

3-Wege Zonenventil Solar SF mit Endschalter DN 20 230V
Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut.Mit Handbetätigung, arretierbar in MittelstellungMit integriertem EndschalterTechnische Daten:Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp. max.: 60°CMediumtemp.: 5°C bis 130°CBetriebsdruck max.: 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmDifferenzdruck max.: 0,9 barWasser mit bis zu 50% GlykolFunktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück.Anschlüsse: InnengewindeFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 20AnschlüsseInnengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]130Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert7Netzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]10Schutzart (IP)IP22Leistungsaufnahme [W]6Umgebungstemperatur [°C]0 — 60GrößeDN 20 (G 3/4")max. Differenzdruck1,54 barKvs-Wert7,8D [mm]84MarkemutDokumenteDatenblatt - 1

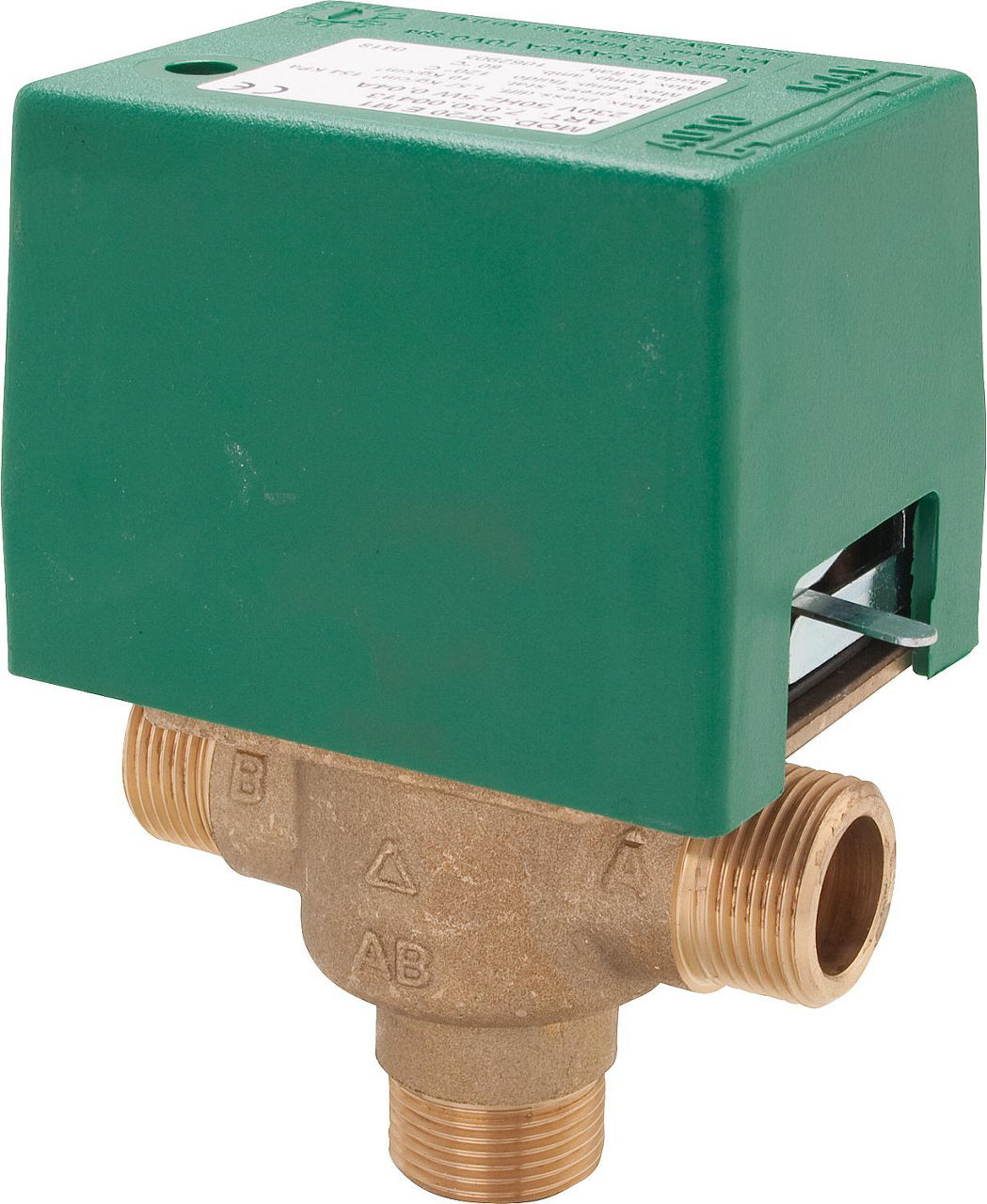

3-Wege Zonenventil Solar SF mit Endschalter DN 20, 230 V Außengewinde
Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut.Mit Handbetätigung, arretierbar in MittelstellungMit integriertem EndschalterTechnische Daten:Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp. max.: 60°CMediumtemp.: 5°C bis 130°CBetriebsdruck max.: 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmDifferenzdruck max.: 0,9 barWasser mit bis zu 50% GlykolAnschlüsse: AußengewindeFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 20AnschlüsseAußengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]130Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert7Netzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]10Schutzart (IP)IP22Leistungsaufnahme [W]6Umgebungstemperatur [°C]0 — 60Kvs-Wert7,8D [mm]84GrößeDN 20 (G3/4") max. Differenzdruck1,54 barMarkemutDokumenteDatenblatt - 1
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V
Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut.Mit Handbetätigung, arretierbar in MittelstellungMit integriertem EndschalterTechnische Daten:Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp. max.: 60°CMediumtemp.: 5°C bis 130°CBetriebsdruck max.: 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmDifferenzdruck max.: 0,9 barWasser mit bis zu 50% GlykolFunktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück.Anschlüsse: InnengewindeFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]130Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert9Netzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]10Schutzart (IP)IP22Leistungsaufnahme [W]6Umgebungstemperatur [°C]0 — 60Kvs-Wert12,6GrößeDN 25 (G 1")D [mm]88max. Differenzdruck0,6 barMarkemutDokumenteDatenblatt - 1
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V Außengewinde
Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut.Mit Handbetätigung, arretierbar in MittelstellungMit integriertem EndschalterTechnische Daten:Leistungsaufnahme: 6WElektr. Anschluss: 230 V, 50 HzEndschalter: 3 A, 250 V (AC)Schutzart: IP 22Umgebungstemp. max.: 60°CMediumtemp.: 5°C bis 130°CBetriebsdruck max.: 10 barVentilgehäuse, Deckel: MessingRückholfeder: rostfreier StahlKabellänge: 1000 mmDifferenzdruck max.: 0,9 barWasser mit bis zu 50% GlykolAnschlüsse: AußengewindeFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseAußengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]130Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert9Netzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]10Schutzart (IP)IP22Leistungsaufnahme [W]6Umgebungstemperatur [°C]0 — 60GrößeDN 25 (G1") max. Differenzdruck0,6 barD [mm]88Kvs-Wert12,6MarkemutDokumenteDatenblatt - 1

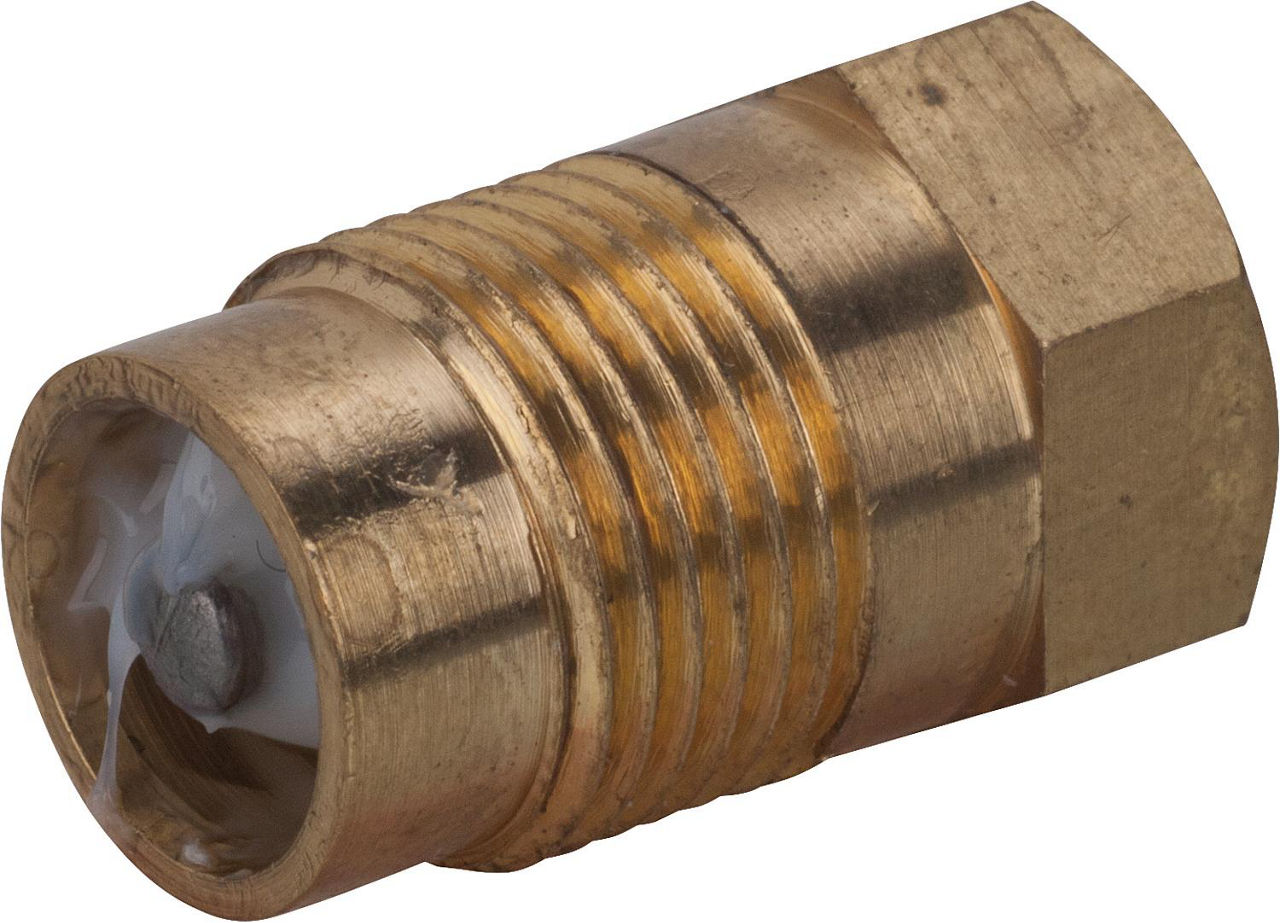

Danfoss Stopfbuchse groß für ältere Danfossventile VPE=10 Stück
SW 12: Für ältere Danfoss Ventilgehäuse RAV, RAVL, FJVR und KOV (Schlüsselweite 12 mm)SW 10: Für neue Danfoss Ventilgehäuse RA 2000 und VHS (Schlüsselweite 10 mm)Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d. h. im Anlagenbetrieb, ausgewechselt werdenVPE = 10 Stück Technische DatenTypSW 12 mm, Referenz 013U0070MarkeDanfossEAN5702420030586Hersteller Art-Nr.013U0070
Danfoss Stopfbuchse klein für neue Danfossventile VPE 10 Stück
SW 12: Für ältere Danfoss Ventilgehäuse RAV, RAVL, FJVR und KOV (Schlüsselweite 12 mm)SW 10: Für neue Danfoss Ventilgehäuse RA 2000 und VHS (Schlüsselweite 10 mm)Die O-Ring-Stopfbuchse des Ventils kann unter Druck, d. h. im Anlagenbetrieb, ausgewechselt werdenVPE = 10 Stück Technische DatenTypSW 10 mm, Referenz 013G0290MarkeDanfossEAN5702420013626Hersteller Art-Nr.013G0290

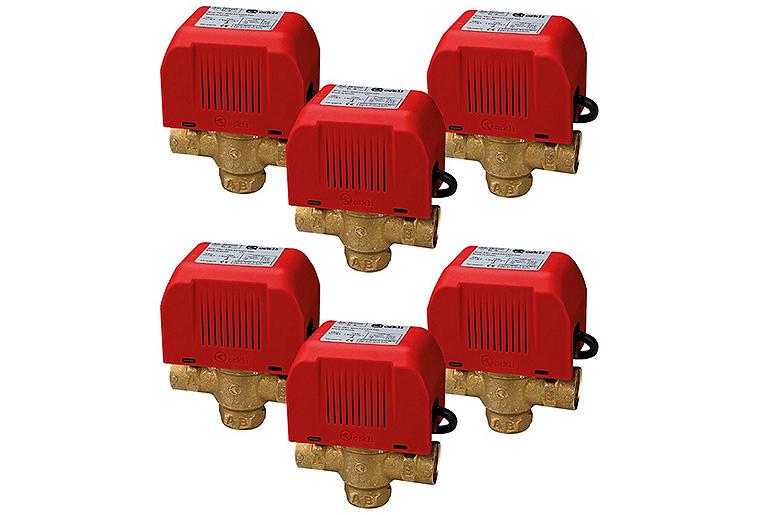

Drei-Wege-Zonenventil-Set Orkli 6x, DN25(1") kompl. mit Motor 230V
Bestehend aus 6x 3-Wege ZonenventilStromlos AB nach B geschlossenOhne EndschalterDN 25(1“) IGBetriebsdruck max.: 10 barTemperaturbereich: -20°C bis +160 °CFlüssigkeiten Wasser mit bis zu 50% GlykolElektr. Anschluss: 230 V / ACFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.

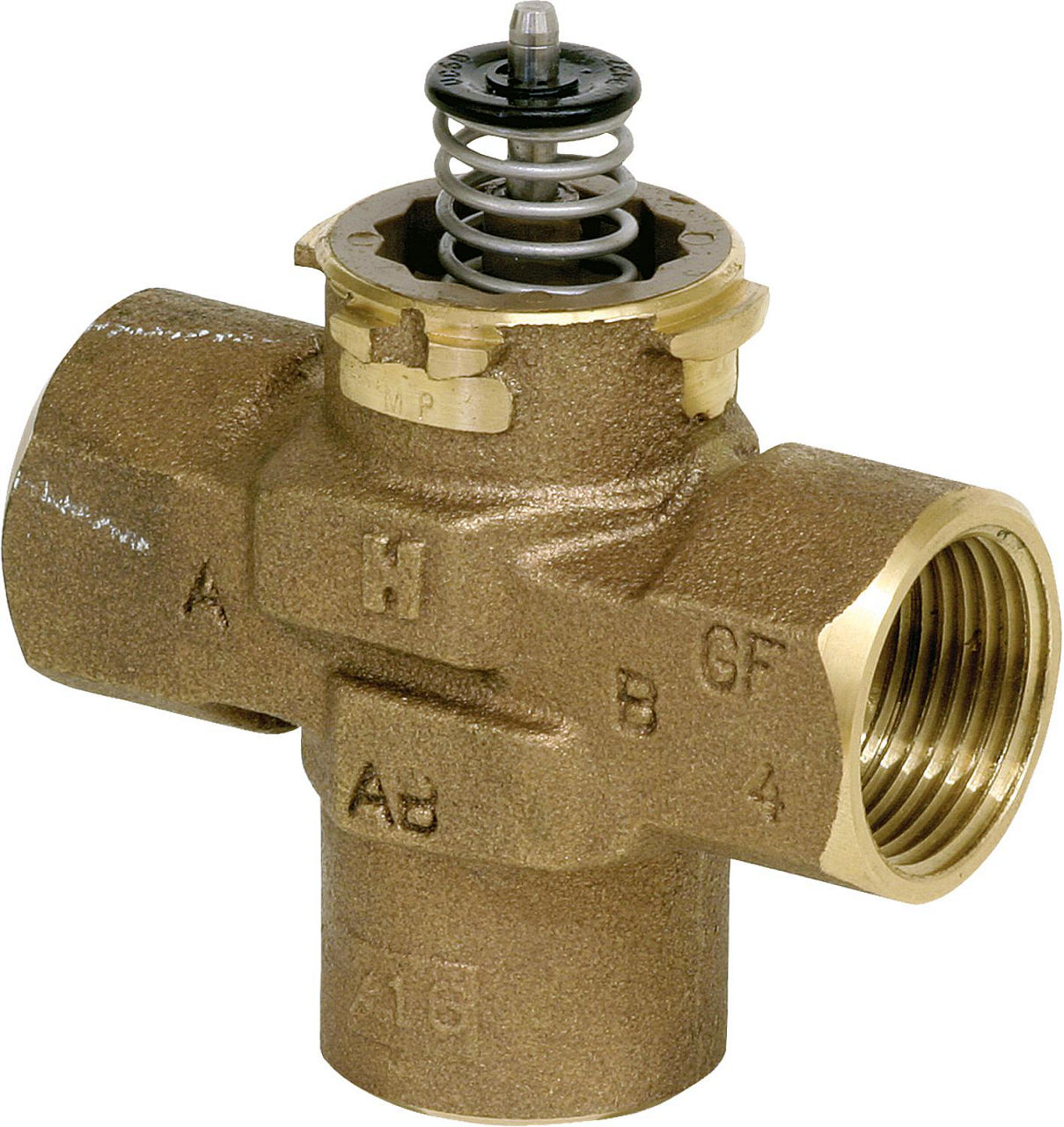

Dreiwege-Umschaltventil Honeywell VCZMH6000, DN20(3/4") IG, Kvs 7,0, ohne Stellantrieb
Geeignet zum Einbau in geschlossene Heizkreisläufe und WasserleitungenKann als Umschalt- oder Mischventil eingesetzt werdenSehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 0°C - 95°CUmgebungstemperatur max.: 65°CBetriebsdruck (statisch) max.: 20 barDifferenzdruck max.: 4 barVentilgehäuse: RotgussVentileinsatz: Ryton, NorylFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesBronzeAnschlussgrößeDN 20AnschlüsseInnengewindeDruckstufePN 20Max. Mediumtemperatur (Dauerbetrieb) [°C]95OberflächenschutzunbehandeltKvs-Wert7TypVCZMH6000EGrößeDN 20 (3/4") IGKvs-Wert7,0Hersteller Art-Nr.VCZMH6000/EMarkeResideoDokumenteDatenblatt - 1
Dreiwege-Umschaltventil Honeywell VCZMP6000, DN25(1") IG, Kvs 7,7, ohne Stellantrieb
Geeignet zum Einbau in geschlossene Heizkreisläufe und WasserleitungenKann als Umschalt- oder Mischventil eingesetzt werdenSehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 0°C - 95°CUmgebungstemperatur max.: 65°CBetriebsdruck (statisch) max.: 20 barDifferenzdruck max.: 4 barVentilgehäuse: RotgussVentileinsatz: Ryton, NorylFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesBronzeAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 20Max. Mediumtemperatur (Dauerbetrieb) [°C]95OberflächenschutzunbehandeltKvs-Wert7.7TypVCZMP6000EGrößeDN 25 (1") IGKvs-Wert7,7Hersteller Art-Nr.VCZMP6000/EMarkeResideoDokumenteDatenblatt - 1

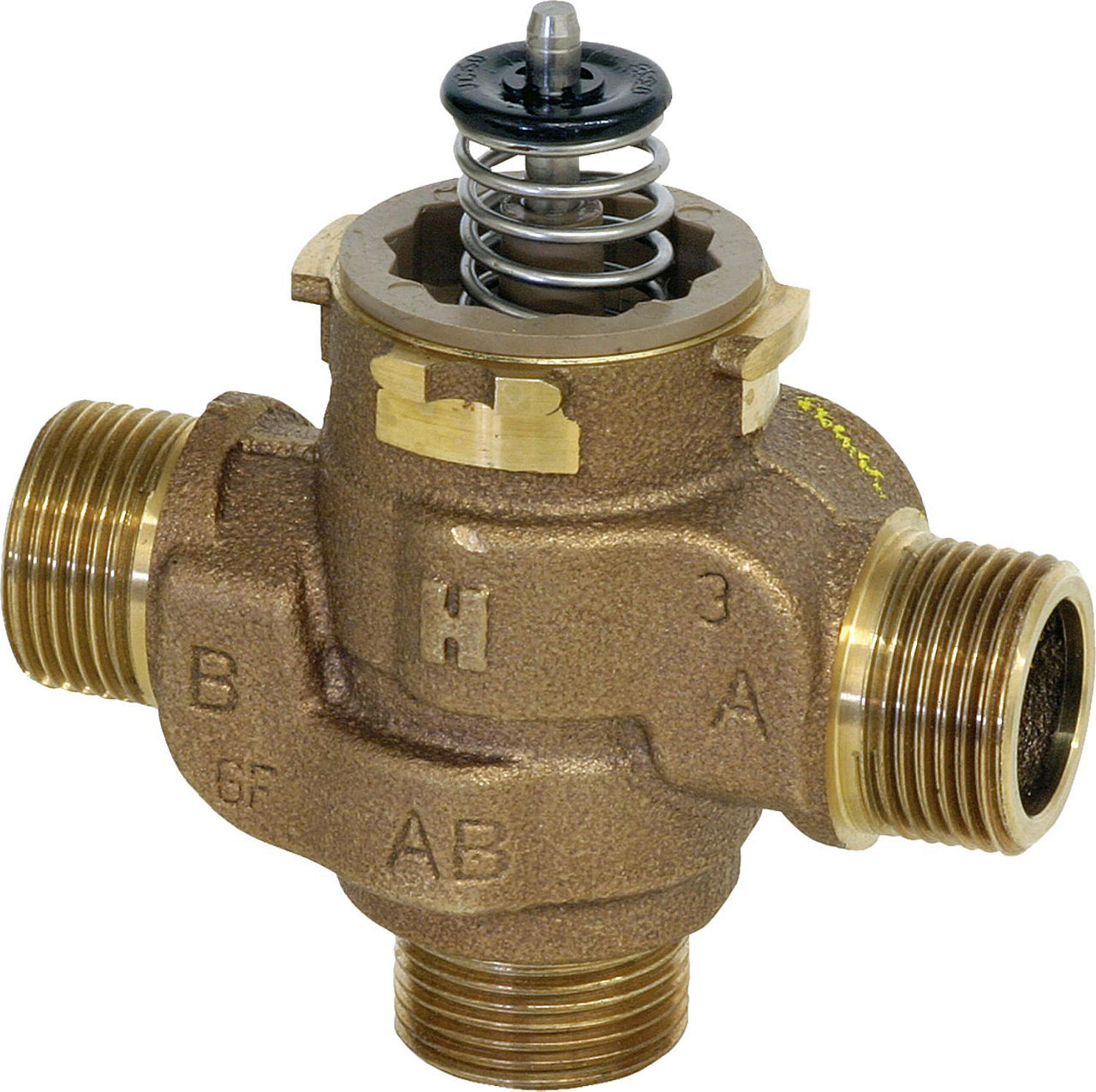

Dreiwege-Umschaltventil Honeywell VCZMQ6000, DN25(1") AG, Kvs: 7,7, ohne Stellantrieb
Geeignet zum Einbau in geschlossene Heizkreisläufe und WasserleitungenKann als Umschalt- oder Mischventil eingesetzt werdenSehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 0°C - 95°CUmgebungstemperatur max.: 65°CBetriebsdruck (statisch) max.: 20 barDifferenzdruck max.: 4 barVentilgehäuse: RotgussVentileinsatz: Ryton, NorylFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesBronzeAnschlussgrößeDN 25AnschlüsseAußengewindeDruckstufePN 20Max. Mediumtemperatur (Dauerbetrieb) [°C]95OberflächenschutzunbehandeltKvs-Wert7.7TypVCZMQ6000, Interdomo, Ref. 286051GrößeDN 25 (1") AGKvs-Wert7,7Hersteller Art-Nr.VCZMQ6000/UMarkeResideoDokumenteDatenblatt - 1
Stellantrieb Honeywell VC2011ZZ00E, EPU Ansteurung 24 V/50 Hz, mit Kabel 1 m, 3-adrig
Dreiwege-Umschalt-Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend).Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2.Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung24 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC2011ZZ00E für Interdomo Ref. 286049Ausführungmit Kabel 1 m, 3-adrigBetriebsspannung [V]24 V/50 HzMarkeResideoHersteller Art-Nr.VC2011ZZ00/UDokumenteDatenblatt - 1

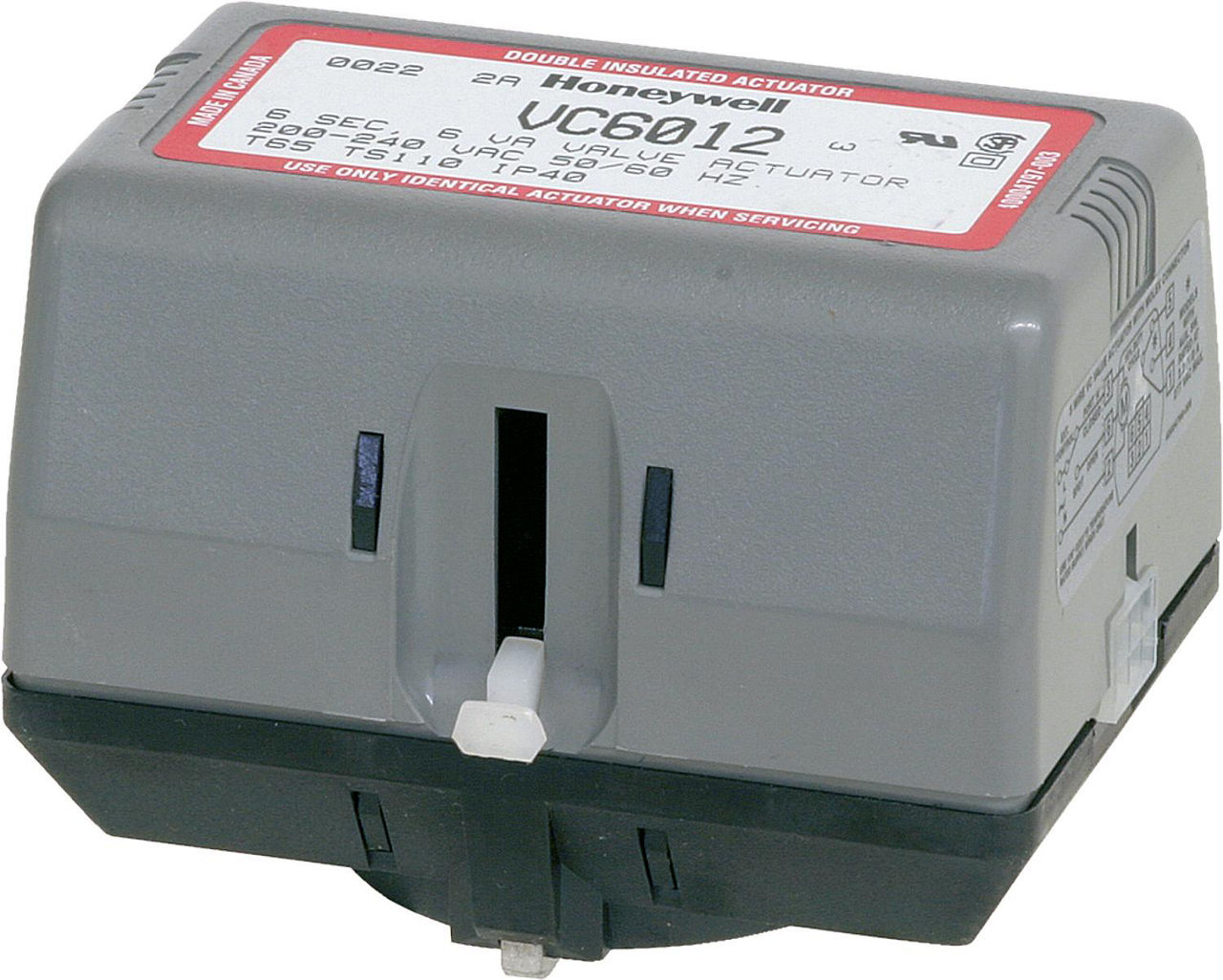

Stellantrieb Honeywell VC6012ZZ0U, EPU Ansteurung 230 V/50 Hz, mit Molex-Buchse
Dreiwege-Umschalt-Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend).Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2.Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIPassend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC6012ZZ00EAusführungmit Molex-BuchseBetriebsspannung [V]230 V/50 HzMarkeResideoHersteller Art-Nr.VC6012ZZ00/UDokumenteDatenblatt - 1
Stellantrieb Honeywell VC6013ZZ00U, EPU Ansteurung 230 V/50 Hz, mit Kabel 1 m, 3-adrig
Dreiwege-Umschalt-Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend).Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2.Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC6013ZZ00EAusführungmit Kabel 1 m, 3-adrigBetriebsspannung [V]230 V/50 HzMarkeResideoHersteller Art-Nr.VC6013ZZ00/EDokumenteDatenblatt - 1

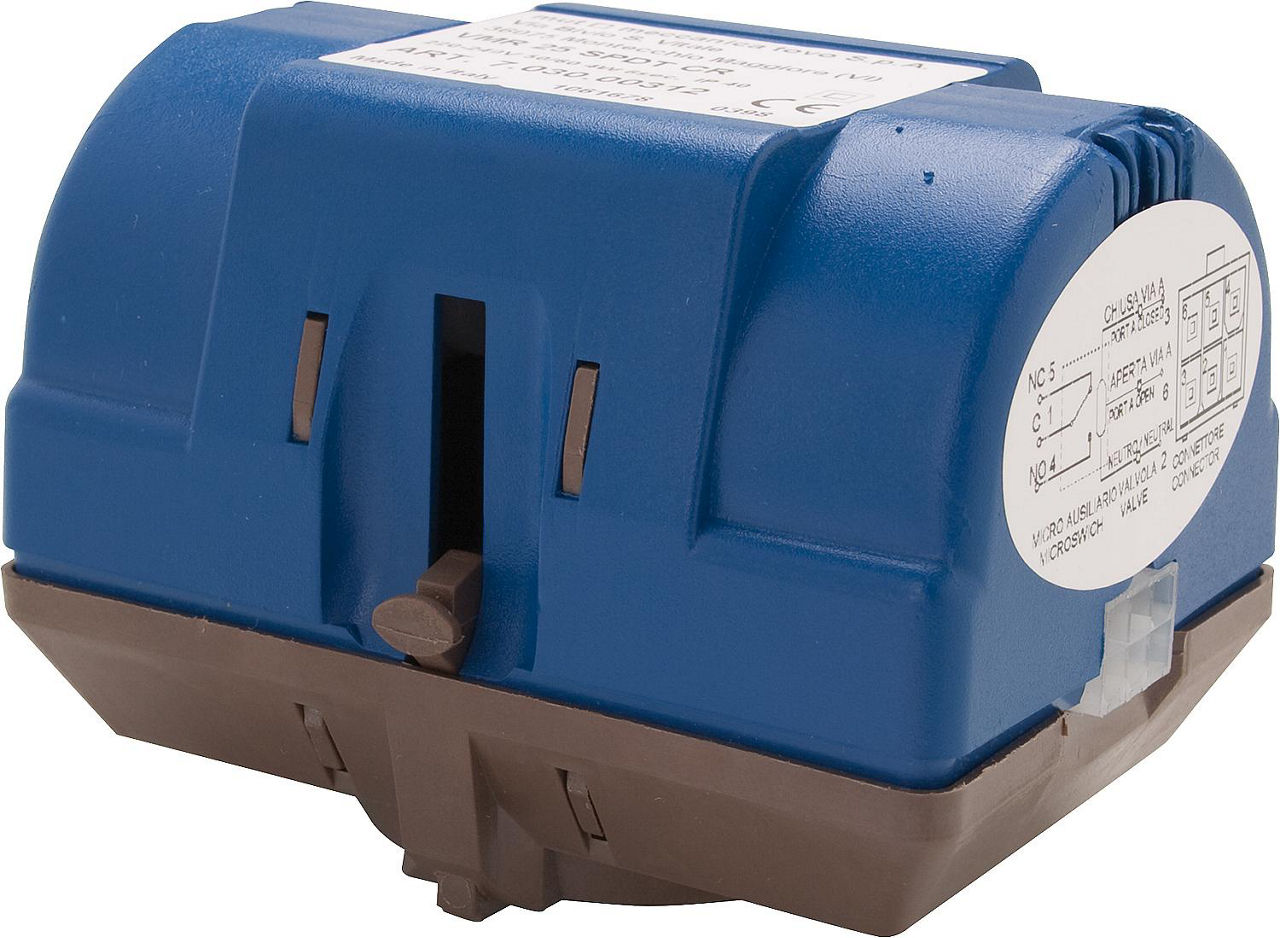

Stellantrieb SPDT mit Kabel 230V/AC
Passend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibel2-polig, mit 2 SteuerphasenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalDreipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffAnschlussmit Kabel (1 m)Betriebsspannung [V]230 V (AC)MarkemutDokumenteDatenblatt - 1
Stellantrieb SPDT Molex-Anschluss 230V/AC
Passend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibel2-polig, mit 2 SteuerphasenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalDreipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffBetriebsspannung [V]230 V (AC)AnschlussMolex-BuchseMarkemutDokumenteDatenblatt - 1
Stellantrieb SPDT Molex-Anschluss 24V/AC
Passend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibel2-polig, mit 2 SteuerphasenFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung24 V ACSteuersignalDreipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffAnschlussMolex-BuchseBetriebsspannung [V]24 V (AC)MarkemutDokumenteDatenblatt - 1
Stellantrieb SPST mit Kabel 230V/AC
1-polig (mit Relais), mit 1x Dauerphase und 1x SteuerphasePassend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffAnschlussmit Kabel (1m)Betriebsspannung [V]230 V (AC)MarkemutDokumenteDatenblatt - 1
Stellantrieb SPST Molex-Anschluss 230V/AC
1-polig (mit Relais), mit 1x Dauerphase und 1x SteuerphasePassend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffAnschlussMolex-BuchseBetriebsspannung [V]230 V (AC)MarkemutDokumenteDatenblatt - 1
Stellantrieb SPST Molex-Anschluss 24V/AC
1-polig (mit Relais), mit 1x Dauerphase und 1x SteuerphasePassend für MUT Umschaltventil Serie VMRLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: II nach CEi EN 60529Honeywell-kompatibelFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung24 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 60Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffBetriebsspannung [V]24 V (AC)AnschlussMolex-BuchseMarkemutDokumenteDatenblatt - 1

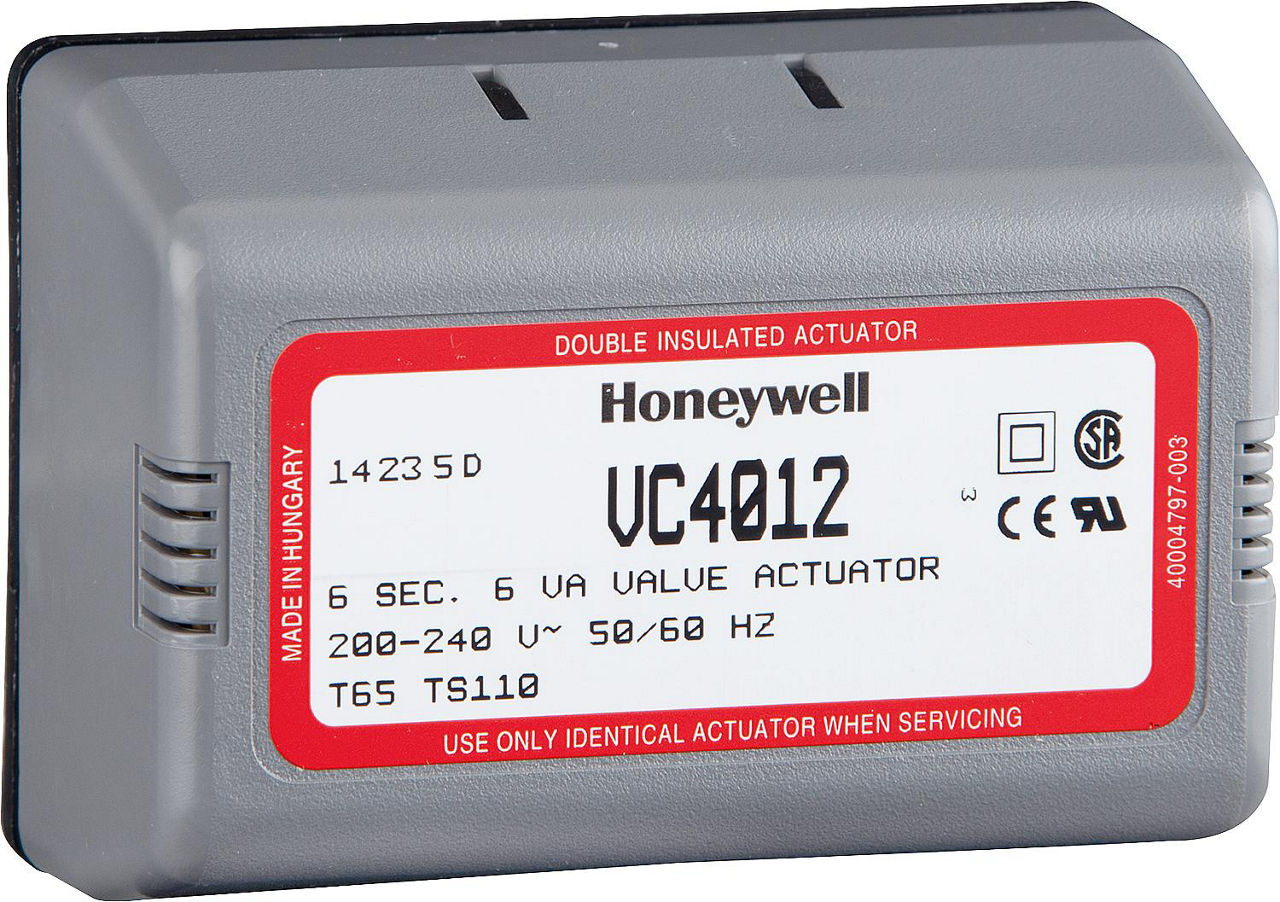

VC4012ZZ00E Antrieb 3-Wege- Ventil 230 V/50 Hz, Ref.071051183 (Molexstecker)
Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIEinpolig einschaltendFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC4012ZZ00EAusführungmit Molex-BuchseBetriebsspannung [V]230 V/50 HzMarkeResideoHersteller Art-Nr.VC4012ZZ00/UDokumenteDatenblatt - 1
VC4013ZZ00E Antrieb 3-Wege- Ventil 230 V/50 Hz
Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIEinpolig einschaltendFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung230 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC4013ZZ00E für Brötje Ref. 271497Ausführungmit Kabel 1 m, 3-adrigBetriebsspannung [V]230 V/50 HzMarkeResideoHersteller Art-Nr.VC4013ZZ00/UDokumenteDatenblatt - 1

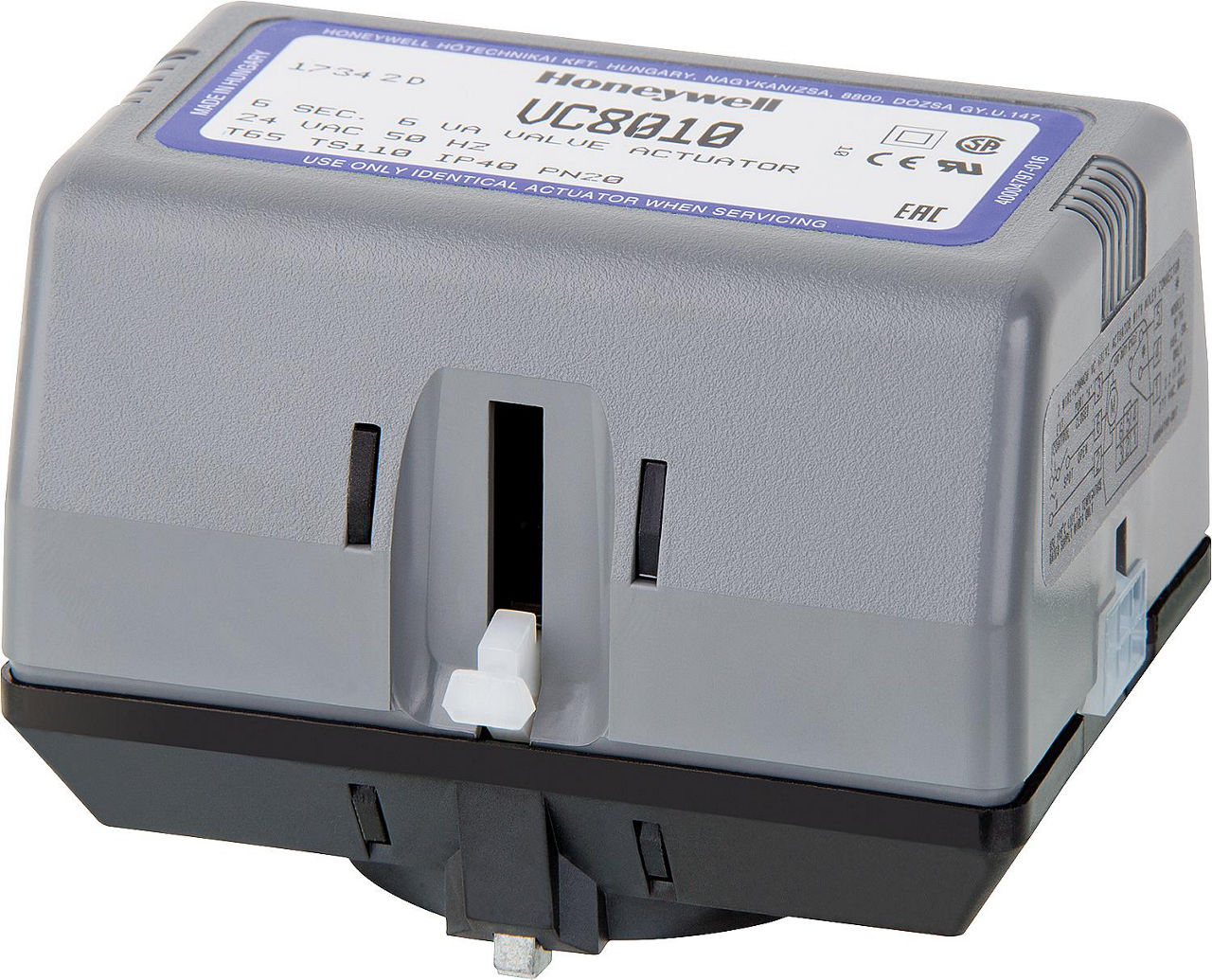

VC8010ZZ00E Antrieb 3-Wege- Ventil 24 V/50 Hz mit Molexbuchse, Ref. 255025
Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIEinpolig einschaltendFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung24 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussMolex-BuchseAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC8010ZZ00EAusführungmit Molex-BuchseBetriebsspannung [V]24 V/50 HzMarkeResideoHersteller Art-Nr.VC8010ZZ00/UDokumenteDatenblatt - 1
