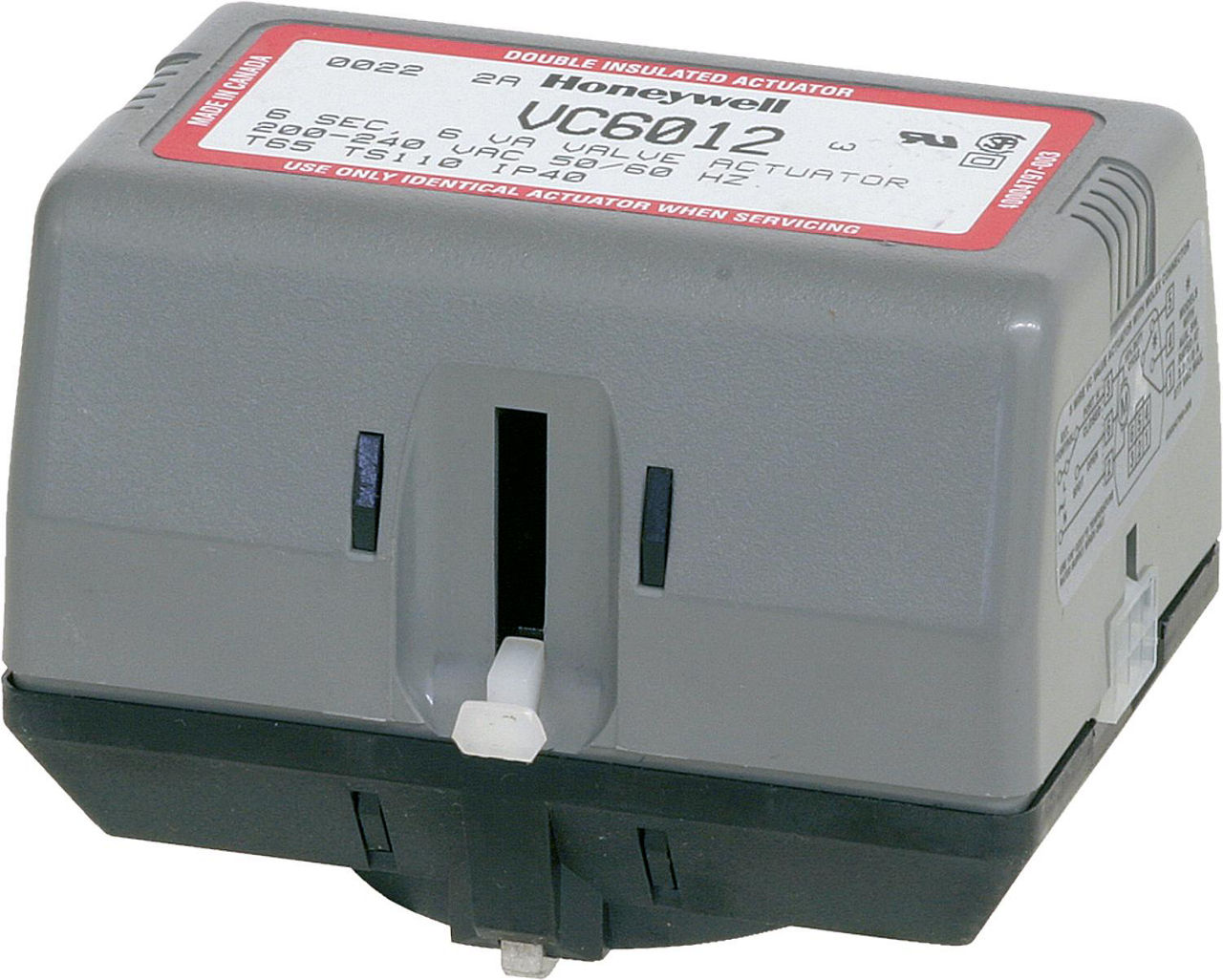

VC8011ZZ00E Antrieb 3-Wege- Ventil 24 V/50 Hz, mit Kabel 1 m, 3-adrig
Antrieb mit EPE-Ansteuerung (einpolig-einschaltend).Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2.Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung.Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.Passend für Umschaltventil VCLeistungsaufnahme: 4 WSchutzklasse: IP40Isolierklasse: IIEinpolig einschaltendFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenNetzspannung24 V ACSteuersignalZweipunktArt der RegelungohneElektrischer AnschlussAnschlusskabelAutomatische HuberkennungNeinArbeitsbereich einstellbarNeinHandbedienungJaLaufzeit [s]6Schutzart (IP)IP40Leistungsaufnahme [W]4Umgebungstemperatur [°C]0 — 65Höhe [mm]70Breite [mm]94Tiefe [mm]68Werkstoff des GehäusesKunststoffTypVC8011ZZ00EAusführungmit Kabel 1 m, 3-adrigBetriebsspannung [V]24 V/50 HzMarkeResideoHersteller Art-Nr.VC8011ZZ00/UDokumenteDatenblatt - 1

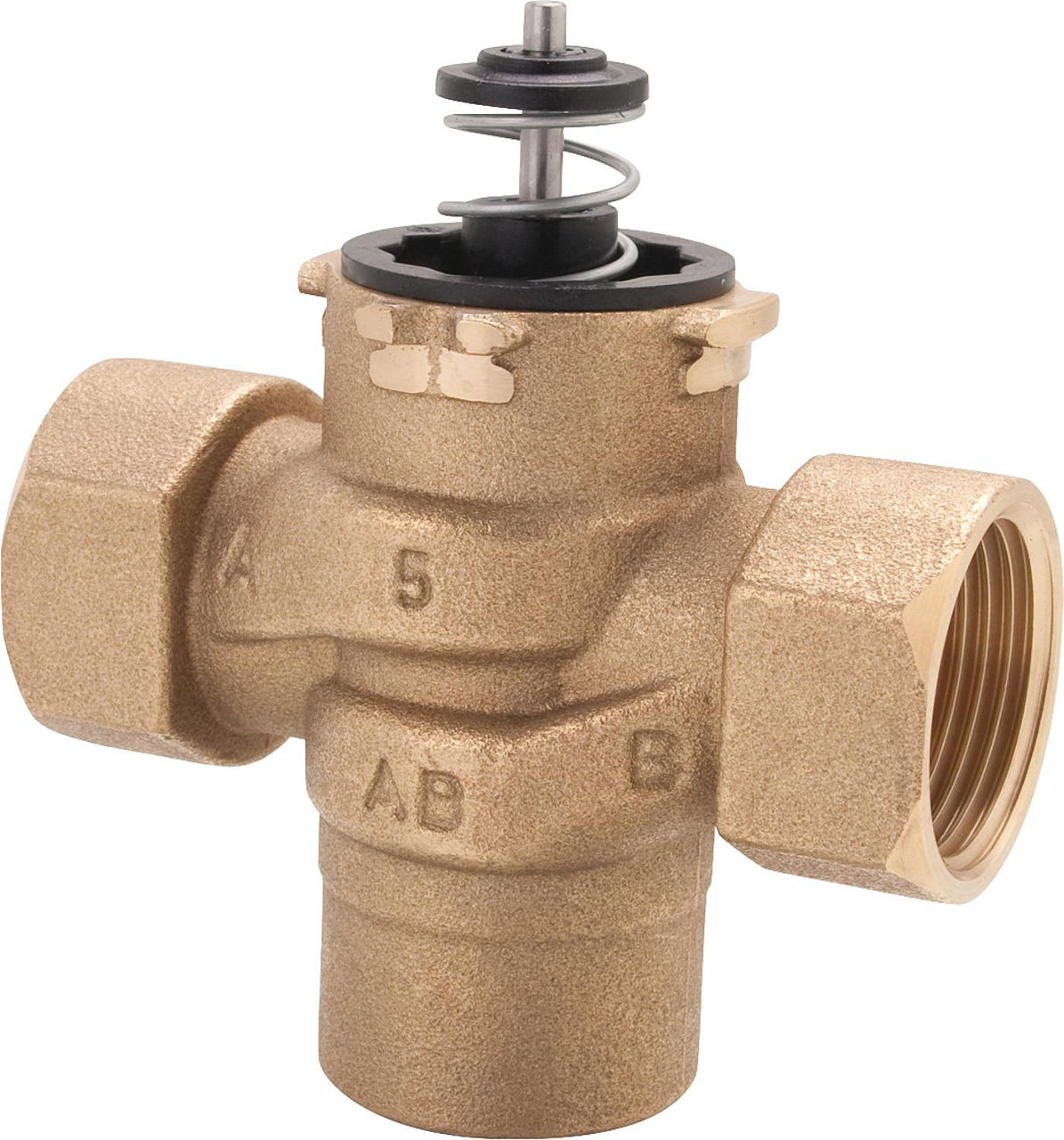

VMR 3-Wege Umschaltventil DN 20 IG KVS 7
Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen. Kann als Umschalt- oder Mischventil eingesetzt werden.Sehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 5°C...110°CUmgebungstemperatur: max. 60°CBetriebsdruck: max. 10 barDifferenzdruck: max. 4 barVentilgehäuse: MessingVentileinsatz: Kunstharz POMFeder: StahlO-Ringe: EPDMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 20AnschlüsseInnengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]110Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert7A [mm]131GrößeDN 20 (3/4") IGKvs-Wert7MarkemutDokumenteDatenblatt - 1
VMR 3-Wege Umschaltventil DN 25 AG, KVS 8
Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen. Kann als Umschalt- oder Mischventil eingesetzt werden.Sehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 5°C...110°CUmgebungstemperatur: max. 60°CBetriebsdruck: max. 10 barDifferenzdruck: max. 4 barVentilgehäuse: MessingVentileinsatz: Kunstharz POMFeder: StahlO-Ringe: EPDMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseAußengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]110Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert8Kvs-Wert8GrößeDN 25 (1") AGA [mm]136MarkemutDokumenteDatenblatt - 1
VMR 3-Wege Umschaltventil DN 25 IG KVS 8
Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen. Kann als Umschalt- oder Mischventil eingesetzt werden.Sehr leise Umschaltung ohne WasserschlägeAustausch des Stellantriebes ohne Entleerung der AnlageEinfacher Austausch der beweglichen TeileTechnische Daten:Mediumtemperatur: 5°C...110°CUmgebungstemperatur: max. 60°CBetriebsdruck: max. 10 barDifferenzdruck: max. 4 barVentilgehäuse: MessingVentileinsatz: Kunstharz POMFeder: StahlO-Ringe: EPDMFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]110Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltKvs-Wert8Kvs-Wert8GrößeDN 25 (1") IGA [mm]136MarkemutDokumenteDatenblatt - 1
Zonenventil 3-Wege V 4044 F 1034 B, DN25 (1") IG, 230V
Zur Umschaltung von Heizung auf Brauchwasserladung und anderen AnwendungenSteuerung mit einer PhaseElektrischer Anschluss:Phase auf Braun: A öffnet und B schließtohne Spannung: B öffnet und A schließtHandbetrieb, arretierbar in MittelstellungVergleichbare Typen:Centra ZV1... entspricht V4044C...Braukmann VZ133... entspricht V4044F...Technische Daten:Material: MessingNenndruck: 8,6 barBetriebstemperatur Medium Wasser: 5 bis 93°CUmgebungstemperatur: max. 52°CÖffnungs-/Schließzeit: 30 s / 12 sDifferenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 barLeistungsaufnahme: 6 WFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 8Max. Mediumtemperatur (Dauerbetrieb) [°C]93Min. Mediumtemperatur (Dauerbetrieb) [°C]5OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterJaHandbedienungJaLaufzeit [s]30Schutzart (IP)IP42Leistungsaufnahme [W]6Umgebungstemperatur [°C]5 — 52TypV4044 F 1034B mit EndschalterAnschlussDN 25 (1") IGSpannung230 V, 50 Hz, 42 mAHersteller Art-Nr.V4044F1034/UMarkeResideoDokumenteDatenblatt - 1
Zonenventil ESBE, Typ ZRS 224, 2-Wege, DN15 (1/2")IG, 230 V, Kvs 3,2
Zum Einbau in Heiz-/Kühlsystemen 2-Punkt Stellmotor Mit Kabel 0,85 Meter Einfacher Austausch des Stellmotors Schnelle Laufzeit Manueller Betrieb möglich Nicht für Brauch-/Trinkwasser zu verwendenTechnische Daten: Betriebstemperatur: Max. 94°C Druckstufe: PN16Laufzeit:Öffnen 15 sek.Schließen 5 sek. Schutzklasse: IP44 Stromversorgung: 230 V/AC, 50 Hz Steuersignal: 2-Punkt Ventilgehäuse: Messing Dichtungen: NBR / EPDMMedien:Wasser nach VDI2035Glycolgemisch max. 50 %Ethanolgemisch max. 28 % Anschlüsse beidseitig Innengewinde Funktion Auf/Zu Fliessweg von A nach B-PortFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungZweiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 15AnschlüsseInnengewindeDruckstufePN 16Max. Mediumtemperatur (Dauerbetrieb) [°C]94Min. Mediumtemperatur (Dauerbetrieb) [°C]2OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterNeinHandbedienungJaLaufzeit [s]15Schutzart (IP)IP44Leistungsaufnahme [W]6Umgebungstemperatur [°C]2 — 60EAN7330193052696Hersteller Art-Nr.43122100GrößeDN 15 (1/2")Kvs-Wert3,2A [mm]80MarkeESBEDokumenteDatenblatt - 1Datenblatt - 2
Zonenventil ESBE, Typ ZRS 224, 2-Wege, DN25 (1")IG, 230 V, Kvs 5,7
Zum Einbau in Heiz-/Kühlsystemen 2-Punkt Stellmotor Mit Kabel 0,85 Meter Einfacher Austausch des Stellmotors Schnelle Laufzeit Manueller Betrieb möglich Nicht für Brauch-/Trinkwasser zu verwendenTechnische Daten: Betriebstemperatur: Max. 94°C Druckstufe: PN16Laufzeit:Öffnen 15 sek.Schließen 5 sek. Schutzklasse: IP44 Stromversorgung: 230 V/AC, 50 Hz Steuersignal: 2-Punkt Ventilgehäuse: Messing Dichtungen: NBR / EPDMMedien:Wasser nach VDI2035Glycolgemisch max. 50 %Ethanolgemisch max. 28 % Anschlüsse beidseitig Innengewinde Funktion Auf/Zu Fliessweg von A nach B-PortFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungZweiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 16Max. Mediumtemperatur (Dauerbetrieb) [°C]94Min. Mediumtemperatur (Dauerbetrieb) [°C]2OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterNeinHandbedienungJaLaufzeit [s]15Schutzart (IP)IP44Leistungsaufnahme [W]6Umgebungstemperatur [°C]2 — 60EAN7330193052719Hersteller Art-Nr.43122300GrößeDN 25 (1")Kvs-Wert5,7A [mm]93MarkeESBEDokumenteDatenblatt - 1Datenblatt - 2
Zonenventil ESBE, Typ ZRS 224, 2-Wege, DN32 (11/4")IG, 230 V, Kvs 10
Zum Einbau in Heiz-/Kühlsystemen 2-Punkt Stellmotor Mit Kabel 0,85 Meter Einfacher Austausch des Stellmotors Schnelle Laufzeit Manueller Betrieb möglich Nicht für Brauch-/Trinkwasser zu verwendenTechnische Daten: Betriebstemperatur: Max. 94°C Druckstufe: PN16Laufzeit:Öffnen 15 sek.Schließen 5 sek. Schutzklasse: IP44 Stromversorgung: 230 V/AC, 50 Hz Steuersignal: 2-Punkt Ventilgehäuse: Messing Dichtungen: NBR / EPDMMedien:Wasser nach VDI2035Glycolgemisch max. 50 %Ethanolgemisch max. 28 % Anschlüsse beidseitig Innengewinde Funktion Auf/Zu Fliessweg von A nach B-PortFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungZweiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 32AnschlüsseInnengewindeDruckstufePN 16Max. Mediumtemperatur (Dauerbetrieb) [°C]94Min. Mediumtemperatur (Dauerbetrieb) [°C]2OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterNeinHandbedienungJaLaufzeit [s]15Schutzart (IP)IP44Leistungsaufnahme [W]6Umgebungstemperatur [°C]2 — 60EAN7330193052726Hersteller Art-Nr.43122400GrößeDN 32 (1 1/4")Kvs-Wert10A [mm]105MarkeESBEDokumenteDatenblatt - 1Datenblatt - 2
Zonenventil ESBE, Typ ZRS 234, 3-Wege, DN20 (3/4")IG, 230 V, Kvs 4,6
Zum Einbau in Heiz-/Kühlsystemen 2-Punkt Stellmotor Mit Kabel 0,85 Meter Einfacher Austausch des Stellmotors Schnelle Laufzeit Manueller Betrieb möglich Nicht für Brauch-/Trinkwasser zu verwendenTechnische Daten: Betriebstemperatur: Max. 94°C Druckstufe: PN16Laufzeit:Öffnen 15 sek.Schließen 5 sek. Schutzklasse: IP44 Stromversorgung: 230 V/AC, 50 Hz Steuersignal: 2-Punkt Ventilgehäuse: Messing Dichtungen: NBR / EPDMMedien:Wasser nach VDI2035Glycolgemisch max. 50 %Ethanolgemisch max. 28 % Anschlüsse InnengewindeFunktion Umschalten Stromlos AB-B geöffnetFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 20AnschlüsseInnengewindeDruckstufePN 16Max. Mediumtemperatur (Dauerbetrieb) [°C]94Min. Mediumtemperatur (Dauerbetrieb) [°C]2OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterNeinHandbedienungJaLaufzeit [s]15Schutzart (IP)IP44Leistungsaufnahme [W]6Umgebungstemperatur [°C]2 — 60EAN7330193052740Hersteller Art-Nr.43123200GrößeDN 20 (3/4")Kvs-Wert4,6A [mm]89MarkeESBEDokumenteDatenblatt - 1Datenblatt - 2
Zonenventil ESBE, Typ ZRS 234, 3-Wege, DN25 (1")IG, 230 V, Kvs 5,7
Zum Einbau in Heiz-/Kühlsystemen 2-Punkt Stellmotor Mit Kabel 0,85 Meter Einfacher Austausch des Stellmotors Schnelle Laufzeit Manueller Betrieb möglich Nicht für Brauch-/Trinkwasser zu verwendenTechnische Daten: Betriebstemperatur: Max. 94°C Druckstufe: PN16Laufzeit:Öffnen 15 sek.Schließen 5 sek. Schutzklasse: IP44 Stromversorgung: 230 V/AC, 50 Hz Steuersignal: 2-Punkt Ventilgehäuse: Messing Dichtungen: NBR / EPDMMedien:Wasser nach VDI2035Glycolgemisch max. 50 %Ethanolgemisch max. 28 % Anschlüsse InnengewindeFunktion Umschalten Stromlos AB-B geöffnetFalls Sie weitere Informationen wie Datenblätter zu diesem Produkt benötigen, kontaktieren Sie bitte unseren Kundenservice. Wir helfen Ihnen gerne weiter.Technische DatenAusführungDreiwegeWerkstoff des GehäusesMessingAnschlussgrößeDN 25AnschlüsseInnengewindeDruckstufePN 16Max. Mediumtemperatur (Dauerbetrieb) [°C]94Min. Mediumtemperatur (Dauerbetrieb) [°C]2OberflächenschutzunbehandeltNetzspannung230 V ACFrequenz50 HzSteuersignalZweipunktMit EndschalterNeinHandbedienungJaLaufzeit [s]15Schutzart (IP)IP44Leistungsaufnahme [W]6Umgebungstemperatur [°C]2 — 60EAN7330193052757Hersteller Art-Nr.43123300GrößeDN 25 (1")Kvs-Wert5,7A [mm]93MarkeESBEDokumenteDatenblatt - 1Datenblatt - 2
